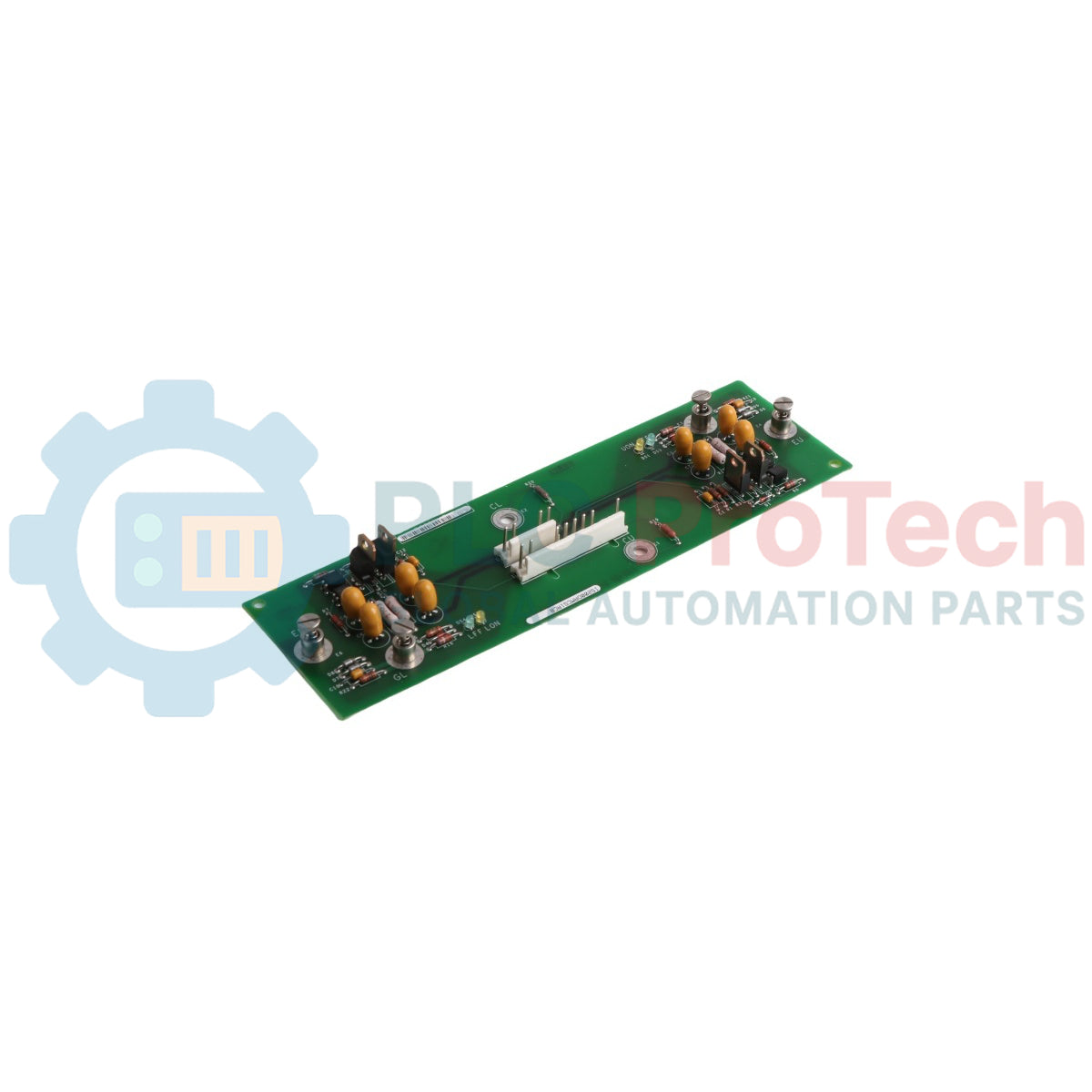

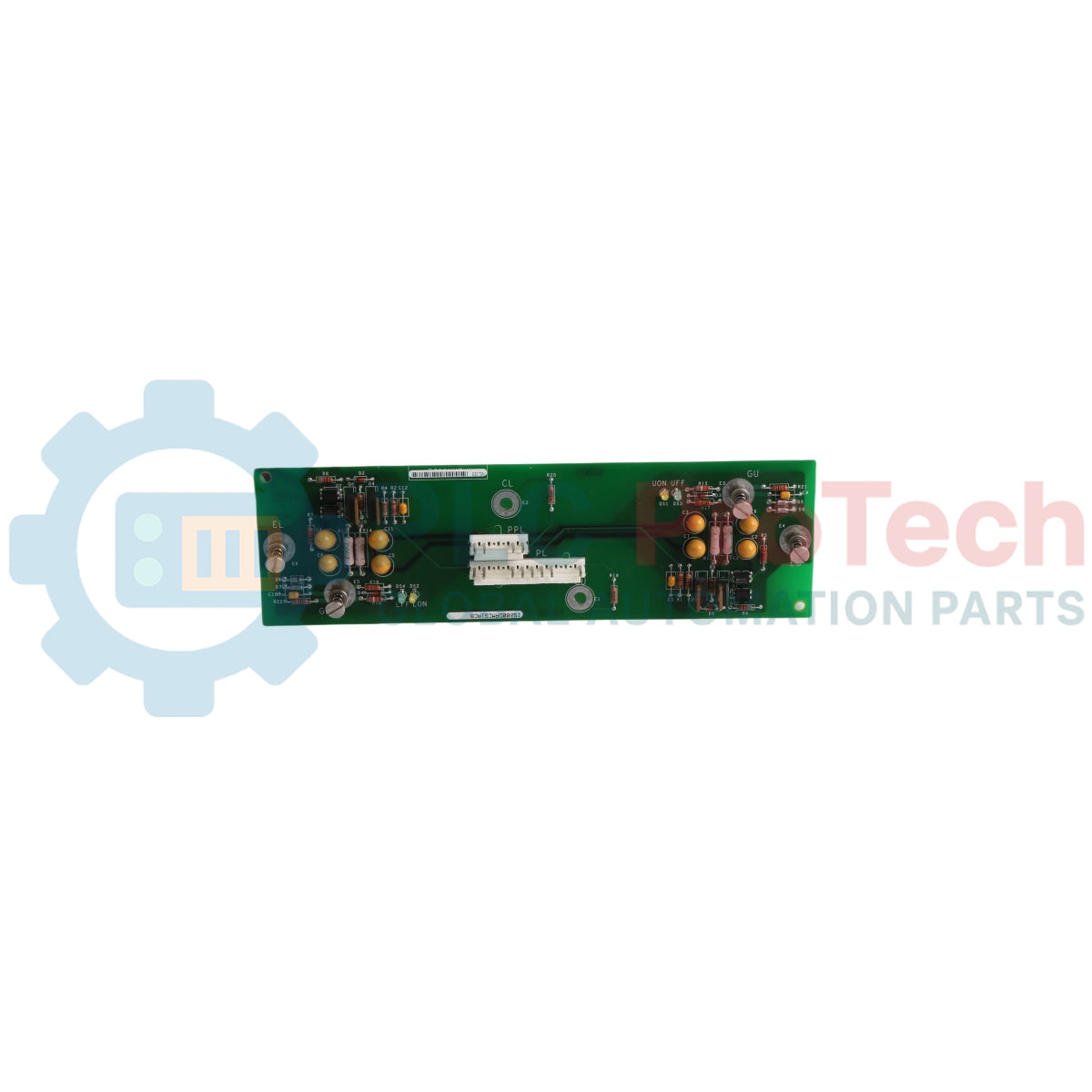

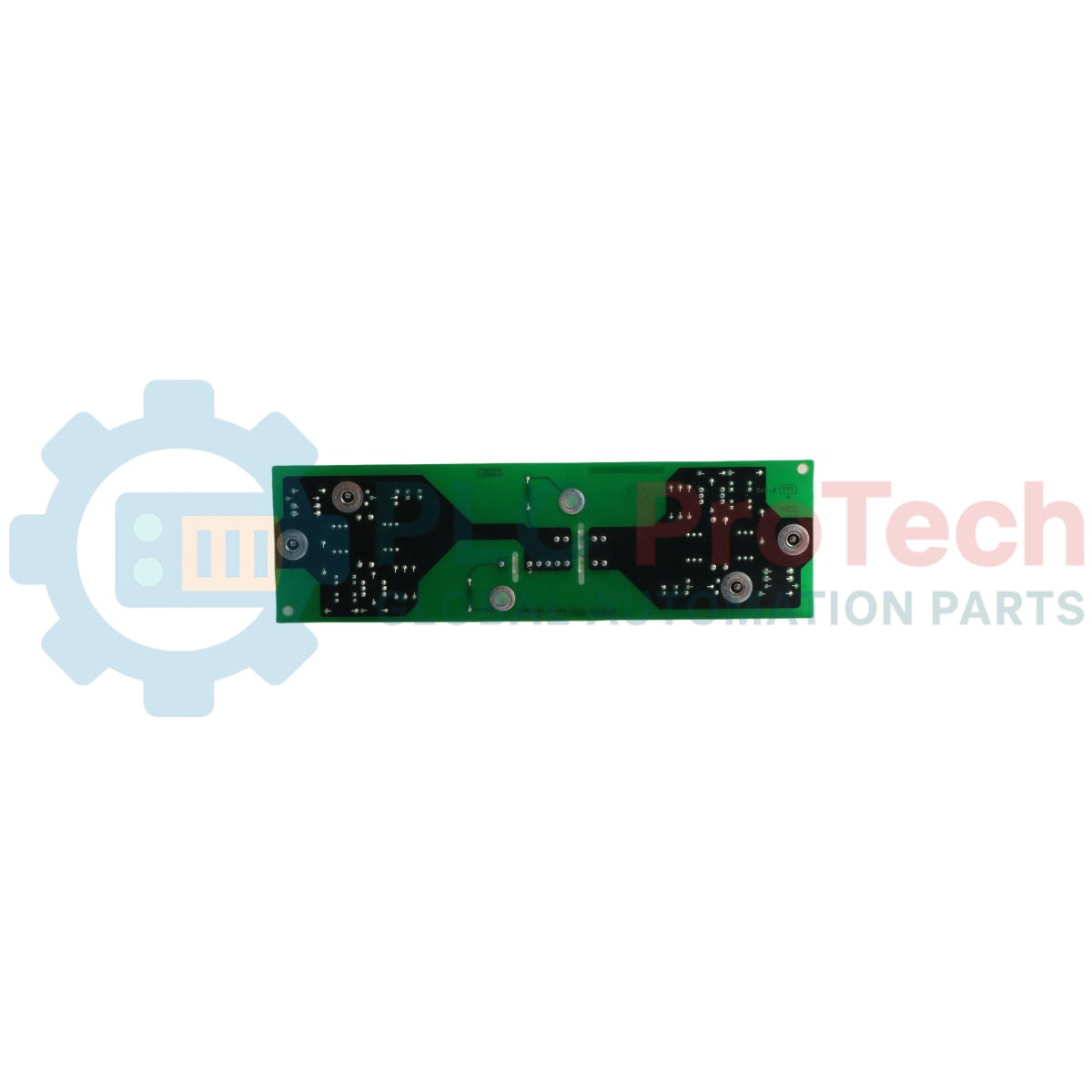

برد تقویت‌کننده و رابط درایو گیت GE Mark VI مدل IS200DAMCG1ACB

مروری بر محصول

برد IS200DAMCG1ACB به‌عنوان تقویت‌کننده محرک گیت و برد رابط کلیدی در سامانه کنترل GE Mark VI Speedtronic عمل می‌کند. این برد که به‌طور ویژه برای کاربردهای تبدیل توان بالا طراحی شده است، پیوند فرمان حیاتی میان منطق کنترل و ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBT) را برقرار می‌کند. IS200DAMCG1ACB سیگنال‌های منطقی سطح پایین را دریافت و آن‌ها را به سیگنال‌های محرک گیت قدرتمندی تقویت می‌کند که قادرند ماژول‌های توان بزرگ را در فرکانس‌های بالا سوئیچ کنند. این برد با یکپارچه‌سازی تقویت و پایش بازخورد، همگام‌سازی دقیقی را که برای درایوهای موتور سنگین و سامانه‌های تحریک توربین لازم است تضمین می‌کند و از زنجیره توان در برابر ناپایداری الکتریکی محافظت می‌نماید.

مزایای فنی اصلی

کنترل دقیق سوئیچینگ IGBT

این برد به مدارهای محرک تخصصی مجهز است که ویژگی‌های روشن‌شدن و خاموش‌شدن ماژول‌های IGBT را بهینه می‌کنند. IS200DAMCG1ACB با کنترل دقیق جریان گیت، تلفات سوئیچینگ را به حداقل می‌رساند و تداخل الکترومغناطیسی (EMI) را کاهش می‌دهد؛ در نتیجه، عمر کاری نیمه‌رساناهای توان اصلی مستقیماً افزایش می‌یابد.

حفاظت یکپارچه در برابر خطا

منطق سخت‌افزاری پیشرفته در IS200DAMCG1ACB، رخدادهای دسچوریشن و شرایط اضافه‌جریان را پایش می‌کند. اگر خطایی در سطح IGBT شناسایی شود، برد برای جلوگیری از خرابی حرارتی فاجعه‌بار، خاموش‌سازی نرم موضعی را آغاز کرده و وضعیت خطا را از طریق رابط پرسرعت به رک کنترل Mark VI ارسال می‌کند.

ایزولاسیون قدرتمند سیگنال

برای محافظت از پردازنده‌های حساس کنترل در برابر مرحله توان با ولتاژ بالا، این برد از اپتوکوپلرهای پربازده یا ایزولاتورهای مغناطیسی استفاده می‌کند. این جداسازی گالوانیکی تضمین می‌کند که گذراهای موجود روی باس توان به شبکه کنترل منتقل نشوند و حتی هنگام اختلالات شبکه، زمان آماده‌به‌کاری کل سامانه حفظ شود.

مشخصات فنی

راهنمای نصب و نگهداری

جابجایی و حفاظت در برابر ESD

IS200DAMCG1ACB شامل قطعات بسیار حساس MOS-gate است. هنگام نصب، همواره از مچ‌بند ESD متصل به زمین و زیراندازهای رسانا استفاده کنید. برای جلوگیری از آسیب پنهان ناشی از تخلیه الکتریسیته ساکن، از لمس کانکتورهای لبه‌ای با روکش طلا یا مقاومت‌های گیت نصب سطحی خودداری کنید.

ترتیب اتصال

هنگام اتصال برد به ماژول IGBT، مطمئن شوید سیم‌های زوج تابیده گیت-امیتر تا حد امکان کوتاه باشند تا اندوکتانس انگلی به حداقل برسد. پیش از اعمال توان باس DC با ولتاژ بالا، بررسی کنید که رابط کابل فیبر نوری یا کابل نواری به رک کنترل به‌طور ایمن در جای خود قرار گرفته باشد.

تفسیر LEDهای تشخیصی

در طول آزمون خودکار هنگام روشن‌شدن (POST)، LEDهای وضعیت روی برد را پایش کنید. چراغ سبز ثابت معمولاً نشان می‌دهد منابع تغذیه داخلی (VCC/VEE) در محدوده مجاز قرار دارند، درحالی‌که LED قرمز یا کهربایی چشمک‌زن، خطای گیت یا سیگنال بازخورد خارج از محدوده از پل توان را نشان می‌دهد.

مزایای مهندسی

IS200DAMCG1ACB برای شرایط سخت محیط‌های صنعتی، از جمله نیروگاه‌های توربین گاز و تأسیسات تولیدی بزرگ‌مقیاس، طراحی شده است. طراحی PCB چندلایه آن شامل صفحات زمین اختصاصی برای سرکوب نویز است و عملکرد پایدار را در مجاورت شینه‌های جریان بالا تضمین می‌کند. از آنجا که این برد یک قطعه بومی Mark VI است، یکپارچه‌سازی بی‌دردسری با نرم‌افزار ToolboxST شرکت GE فراهم می‌کند و امکان پایش لحظه‌ای سلامت محرک گیت و عیب‌یابی ساده از راه دور را می‌دهد.

سؤالات متداول فنی

سؤال 1: آیا می‌توان از IS200DAMCG1ACB برای جایگزینی نسخه‌های قدیمی‌تر DAMC استفاده کرد؟

پاسخ 1: بله، پسوند «G1ACB» نشان‌دهنده یک سطح بازبینی مشخص است که معمولاً شامل بهبودهای سخت‌افزاری نسبت به نسخه‌های قبلی می‌شود. این برد با بیشتر کاربردهای محرک گیت Mark VI سازگاری رو‌به‌عقب دارد، مشروط بر اینکه میان‌افزار سامانه از شناسه این بازبینی پشتیبانی کند.

سؤال 2: چه چیزی باعث ایجاد «خطای دسچوریشن» در این برد می‌شود؟

پاسخ 2: خطای دسچوریشن زمانی رخ می‌دهد که IGBT نتواند به‌طور کامل روشن شود یا شرایط اضافه‌جریان آن را از ناحیه اشباع خارج کند. برد افزایش حاصل در ولتاژ Vce را شناسایی کرده و برای جلوگیری از انفجار IGBT، بلافاصله محرک گیت را مهار می‌کند.

سؤال 3: آیا این برد به منبع تغذیه خارجی نیاز دارد؟

پاسخ 3: این برد معمولاً توان منطقی خود را از بک‌پلین Mark VI یا یک باس توزیع اختصاصی 24V DC دریافت می‌کند. بااین‌حال، انرژی محرک گیت با ولتاژ بالا از طریق مبدل‌های DC-DC داخلی روی برد مدیریت می‌شود تا ایزولاسیون حفظ شود.

سؤال 4: مقاومت‌های گیت را هنگام نگهداری دوره‌ای چگونه باید بررسی کرد؟

پاسخ 4: در زمان توقف‌های برنامه‌ریزی‌شده، با استفاده از مولتی‌متر دقیق بررسی کنید که مقاومت‌های گیت با مقادیر مشخص‌شده در شماتیک سامانه مطابقت داشته باشند. مقاومت‌های تغییررنگ‌داده یا سوخته نشان‌دهنده گرمای بیش‌ازحد ناشی از سوئیچینگ هستند و بهتر است برد به‌صورت پیشگیرانه تعویض شود.
