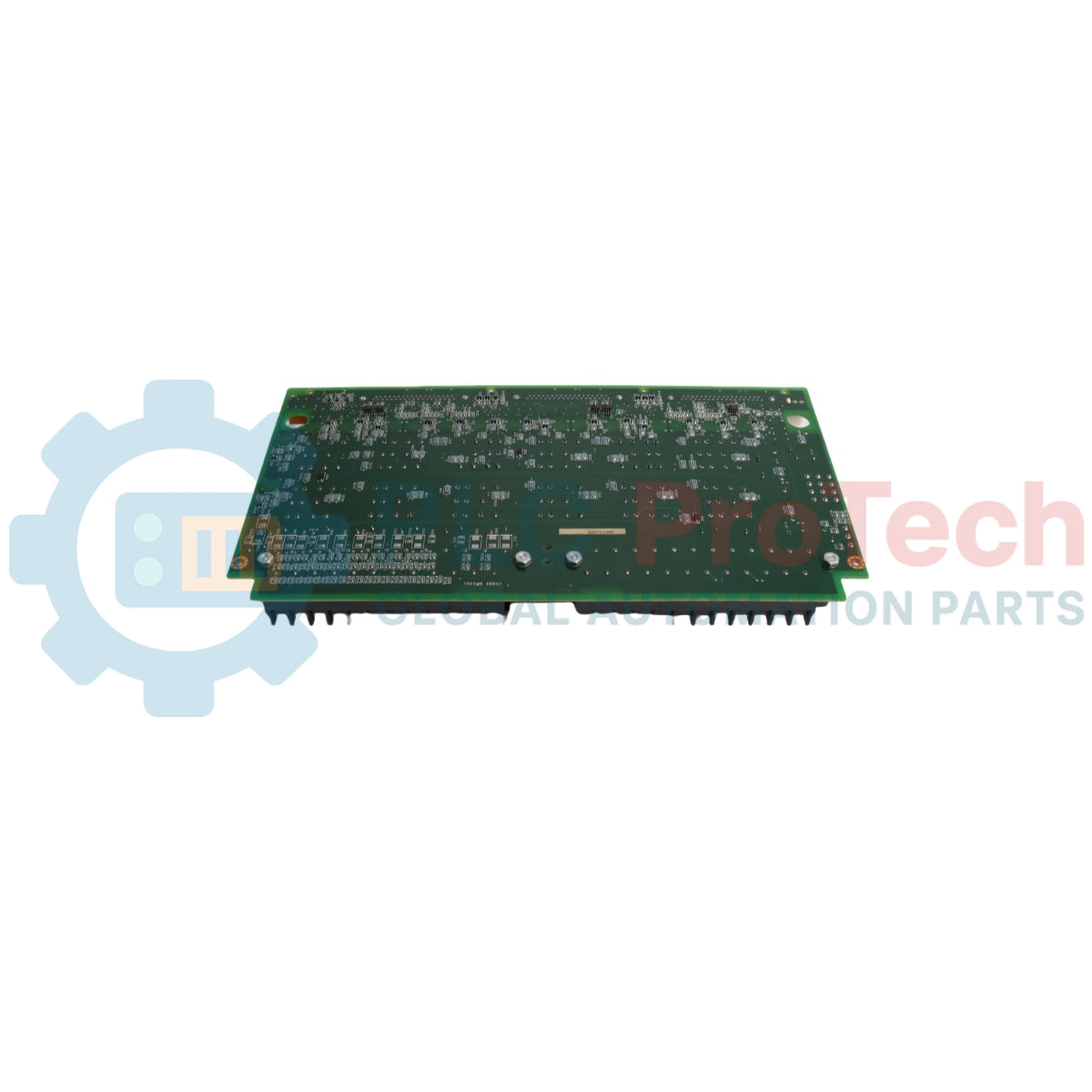

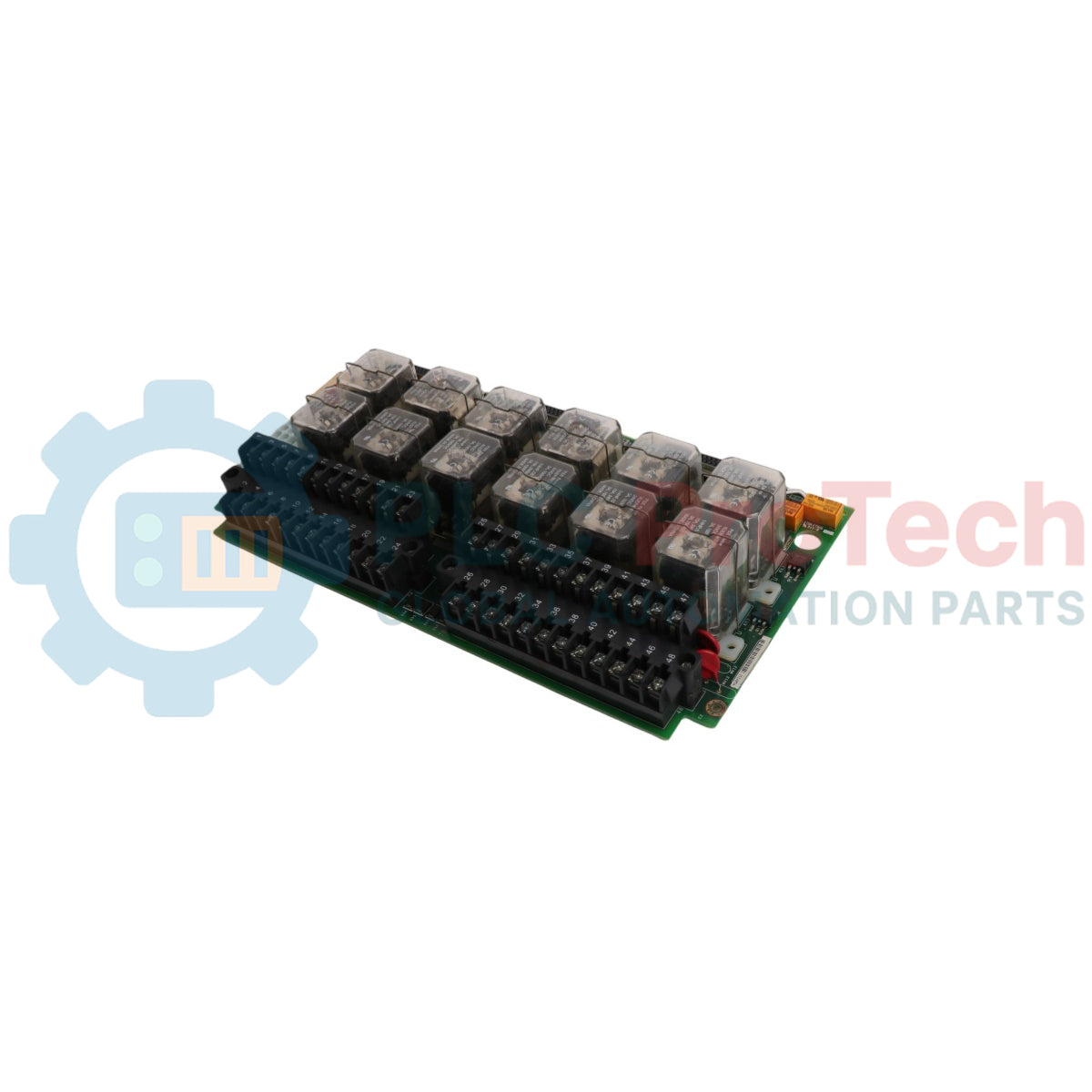

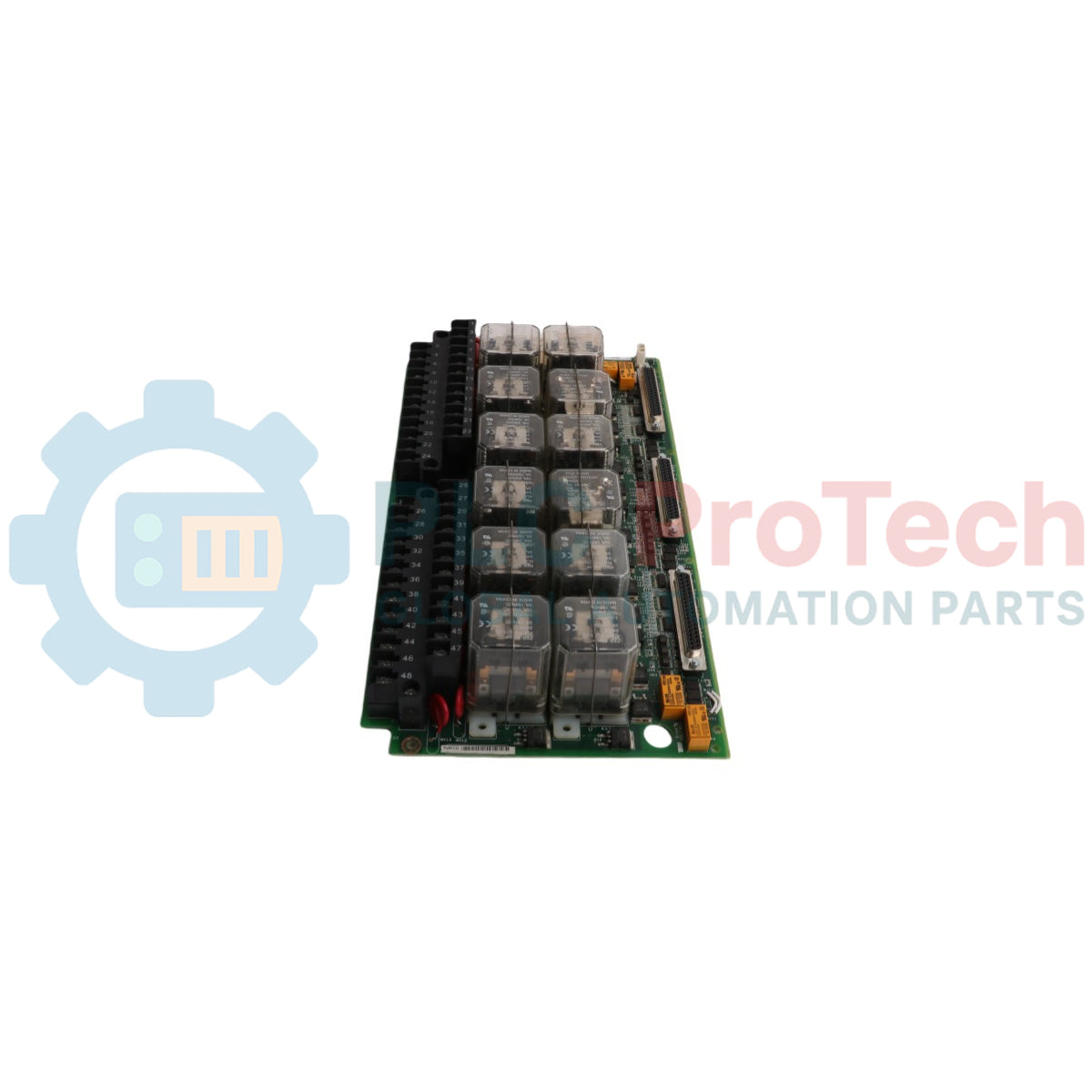

برد ترمینال اضطراری توربین GE IS200TREGH1B | ماژول Mark VI TREG

مرور کلی محصول

IS200TREGH1B به‌عنوان برد ترمینال اضطراری توربین (TREG) اصلی در سامانه کنترل GE Mark VI Speedtronic عمل می‌کند. این برد رابط سخت‌افزاری حیاتی برای مدار تریپ اضطراری توربین است و رابط میان منطق کنترل و سلونوئیدهای فیزیکی تریپ (ETM) را مدیریت می‌کند. IS200TREGH1B ورودی‌های دکمه‌های توقف اضطراری، ماژول‌های حفاظت در برابر افزایش سرعت و سامانه‌های اطفای حریق را یکپارچه می‌کند. این برد که برای حداکثر قابلیت اطمینان طراحی شده است، سازوکار فیزیکی «رأی‌گیری» برای سیگنال‌های تریپ دریافتی از هسته‌های حفاظتی <R>، <S> و <T> را فراهم می‌کند. این برد با اطمینان از اینکه یک فرمان تریپ معتبر به قطع فوری سوخت منجر می‌شود، به‌عنوان آخرین خط دفاعی در برابر افزایش بیش‌ازحد سرعت توربین و خرابی فاجعه‌بار مکانیکی عمل می‌کند.

مزایای فنی اصلی

منطق رأی‌گیری مبتنی بر سخت‌افزار

برد TREG از یک ماتریس رله منحصربه‌فرد استفاده می‌کند که رأی‌گیری سخت‌افزاری ۲ از ۳ (2oo3) را انجام می‌دهد. این امر تضمین می‌کند که حتی در صورت خرابی یک هسته کنترل یا ارسال سیگنال نادرست از سوی آن، دو هسته باقی‌مانده یکپارچگی سامانه ایمنی را حفظ کنند. این معماری رأی‌گیری مکانیکی، تأخیرهای وابسته به نرم‌افزار را حذف کرده و در شرایط اضطراری پاسخی تقریباً آنی فراهم می‌کند.

کنترل سه‌گانه سلونوئیدها با افزونگی

IS200TREGH1B کنترل حداکثر سه سلونوئید تریپ مستقل را پشتیبانی می‌کند. مدار هر سلونوئید ایزوله و پایش می‌شود و به سامانه اجازه می‌دهد شیرهای تریپ منفرد را به‌صورت «حین کار» آزمایش کند، بدون آنکه توربین خاموش شود. این قابلیت برای نیروگاه‌هایی که به دسترس‌پذیری بالا و انطباق دقیق با الزامات ایمنی نیاز دارند، ضروری است.

ایزولاسیون ایمنی گالوانیکی

این برد میان مدار تریپ سمت میدان و تجهیزات الکترونیکی کنترل ولتاژ پایین، ایزولاسیون ولتاژ بالا ایجاد می‌کند. این جداسازی مستحکم مانع از آن می‌شود که خطاهای اتصال به زمین در سیم‌کشی خارجی به پردازنده‌های کنترل Mark VI آسیب برسانند و تضمین می‌کند که سامانه ایمنی حتی هنگام بروز خطاهای شدید الکتریکی در نیروگاه نیز عملیاتی بماند.

مشخصات فنی

راهنمای نصب و نگهداری

یکپارچگی سیم‌کشی مدار تریپ

دکمه‌های توقف اضطراری و حسگرهای تریپ میدانی را با استفاده از کابل‌های مقاوم در برابر دمای بالا و حریق متصل کنید. اطمینان حاصل کنید که همه پیچ‌های ترمینال با گشتاور ۰٫۵ نیوتن‌متر (۴٫۴ اینچ-پوند) سفت شده‌اند. از آنجا که برد TREG منطق ایمنی حیاتی را مدیریت می‌کند، هرگز برای دور زدن ورودی‌های تریپ استفاده‌نشده از «سیم‌های جامپر» استفاده نکنید؛ در عوض، منطق را در نرم‌افزار ToolboxST پیکربندی کنید تا یک حلقه تحت نظارت حفظ شود.

آزمایش حین کار مدار تریپ (آزمون مرحله‌ای)

IS200TREGH1B امکان آزمایش دوره‌ای سلونوئیدهای تریپ را هنگام کار توربین تحت بار فراهم می‌کند. پیش از آغاز آزمایش، پایدار بودن سامانه هیدرولیک و فعال بودن سیگنال «مجاز بودن آزمایش» را بررسی کنید. LEDهای بازخورد روی برد TREG را پایش کنید تا تأیید شود سلونوئید مشخص‌شده در بازه زمانی مجاز با موفقیت بی‌برق و دوباره برق‌دار شده است.

بازرسی پوشش محافظ

در محیط‌های ساحلی یا با رطوبت بالا، هنگام توقف‌های سالانه، پوشش محافظ بازنگری H1B را از نظر نشانه‌های «تاول‌زدگی» یا پوسته‌پوسته‌شدن بررسی کنید. هرگونه تجمع گردوغبار را با هوای خشک کم‌فشار تمیز کنید. آلودگی روی کنتاکت‌های رله رأی‌گیری می‌تواند موجب افزایش مقاومت و در نتیجه ایجاد هشدارهای «مدار ایمنی باز» شود.

مزایای مهندسی

IS200TREGH1B برای برآورده‌کردن الزامات SIL (سطح یکپارچگی ایمنی) در تولید برق در مقیاس نیروگاهی مهندسی شده است. بازنگری H1B این برد دارای میرایی بهبودیافته رله است تا در برابر محیط‌های با لرزش بالا، که معمولاً در محفظه‌های توربین بخار و گاز وجود دارند، مقاومت کند. GE با متمرکزکردن همه عملکردهای تریپ اضطراری روی یک برد اختصاصی، پیچیدگی سامانه اینترلاک ایمنی را کاهش داده است و به تیم‌های مهندسی امکان می‌دهد ممیزی‌های سالانه اجباری ایمنی و آزمون‌های اثبات عملکرد را آسان‌تر انجام دهند.

پرسش‌های متداول فنی

سؤال ۱: تفاوت میان برد TREG و برد TRLY چیست؟

پاسخ ۱: هر دو برد از رله استفاده می‌کنند، اما TREG (IS200TREGH1B) به‌طور اختصاصی برای مدار تریپ اضطراری و کنترل سلونوئیدها طراحی شده است. برد TRLY برای خروجی‌های رله کمکی عمومی استفاده می‌شود که به همان سطح از منطق رأی‌گیری 2oo3 نیاز ندارند.

سؤال ۲: آیا IS200TREGH1B می‌تواند سلونوئیدهای تریپ ۲۳۰ ولت AC را کنترل کند؟

پاسخ ۲: خیر. برد TREG به‌طور خاص برای مدارهای تریپ ۱۲۵ ولت DC طراحی شده است که استاندارد سامانه‌های ایمنی GE Mark VI محسوب می‌شود. عبور دادن جریان AC ولتاژ بالا از کنتاکت‌های TREG باعث خرابی زودهنگام رله می‌شود و ممکن است منطق ایمنی را مختل کند.

سؤال ۳: LEDهای روی برد چگونه به عیب‌یابی کمک می‌کنند؟

پاسخ ۳: برد TREG برای هر یک از سه هسته تریپ (<R>، <S>، <T>) دارای LEDهای تشخیصی است. اگر یک هسته با دو هسته دیگر اختلاف داشته باشد، LED متناظر آن خاموش می‌شود یا تغییر رنگ می‌دهد و به تکنسین‌ها اجازه می‌دهد بدون خارج‌کردن توربین از مدار، ماژول حفاظتی معیوب را شناسایی کنند.

سؤال ۴: آیا این برد با سامانه‌های Mark VIe سازگار است؟

پاسخ ۴: IS200TREGH1B برای سامانه‌های قدیمی‌تر Mark VI (مبتنی بر رک VME) طراحی شده است. اگرچه Mark VIe از یک معادل عملکردی مشابه برای TREG استفاده می‌کند، فرم‌فاکتور و هدرهای ترمینال آن معمولاً متفاوت هستند و مستقیماً قابل تعویض نیستند.
