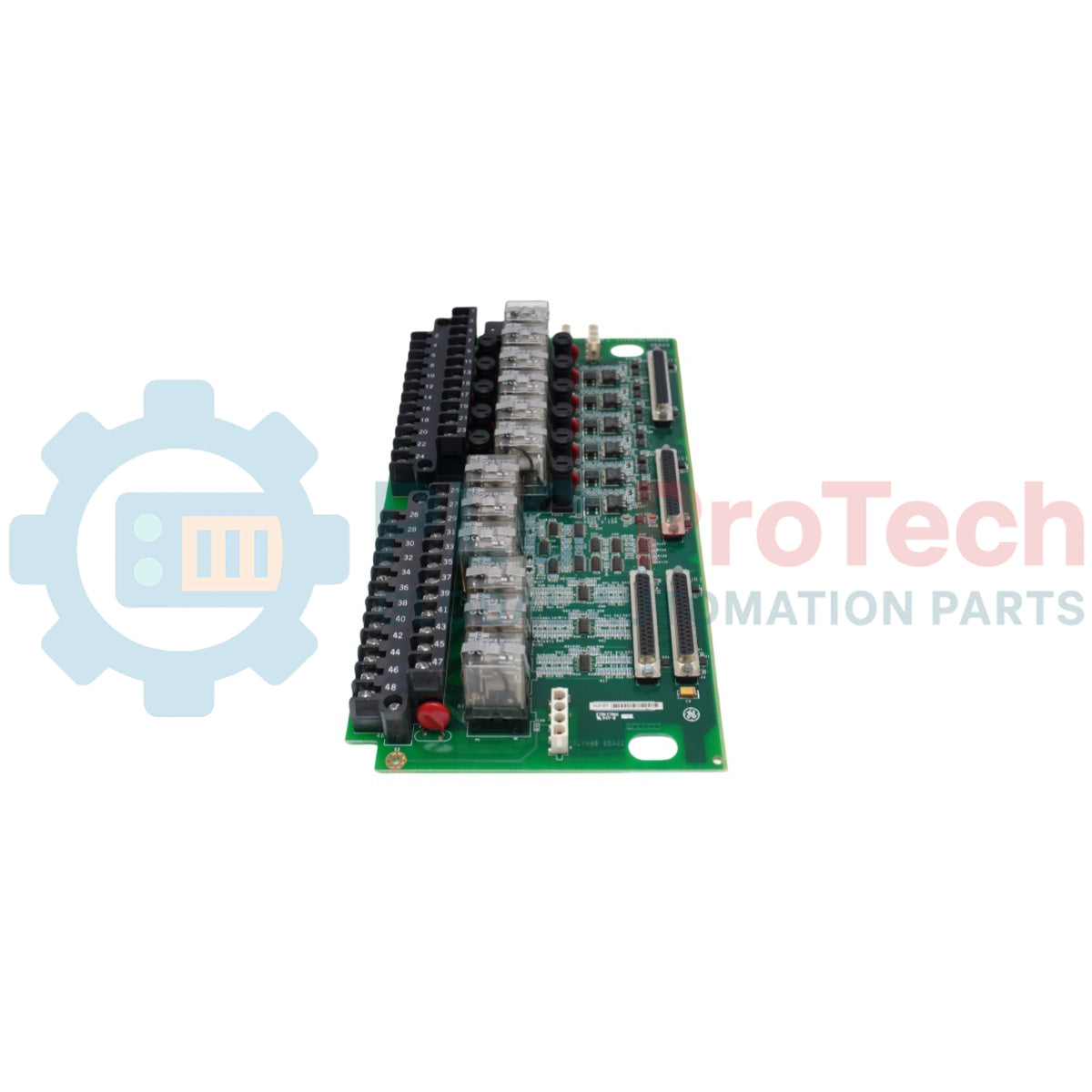

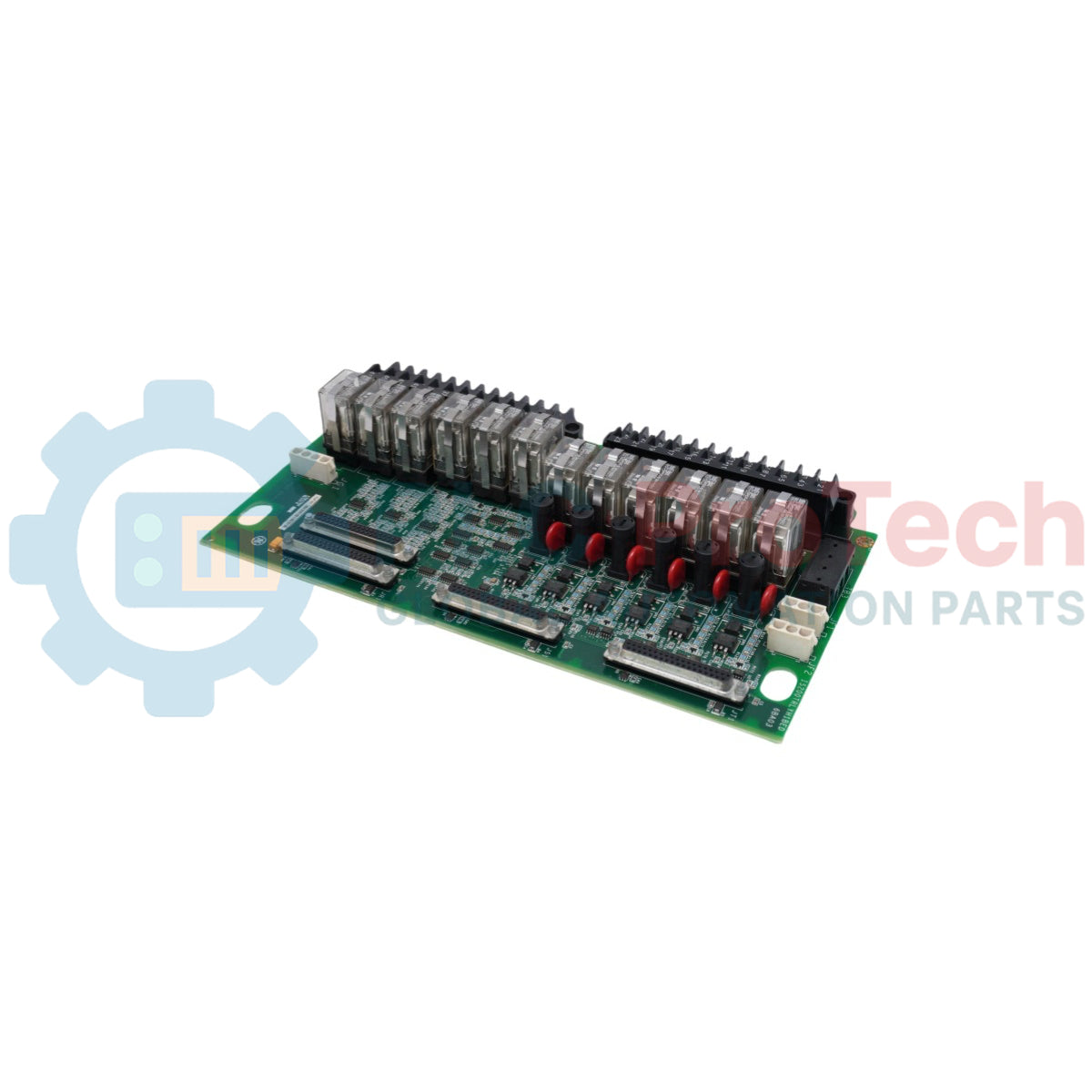

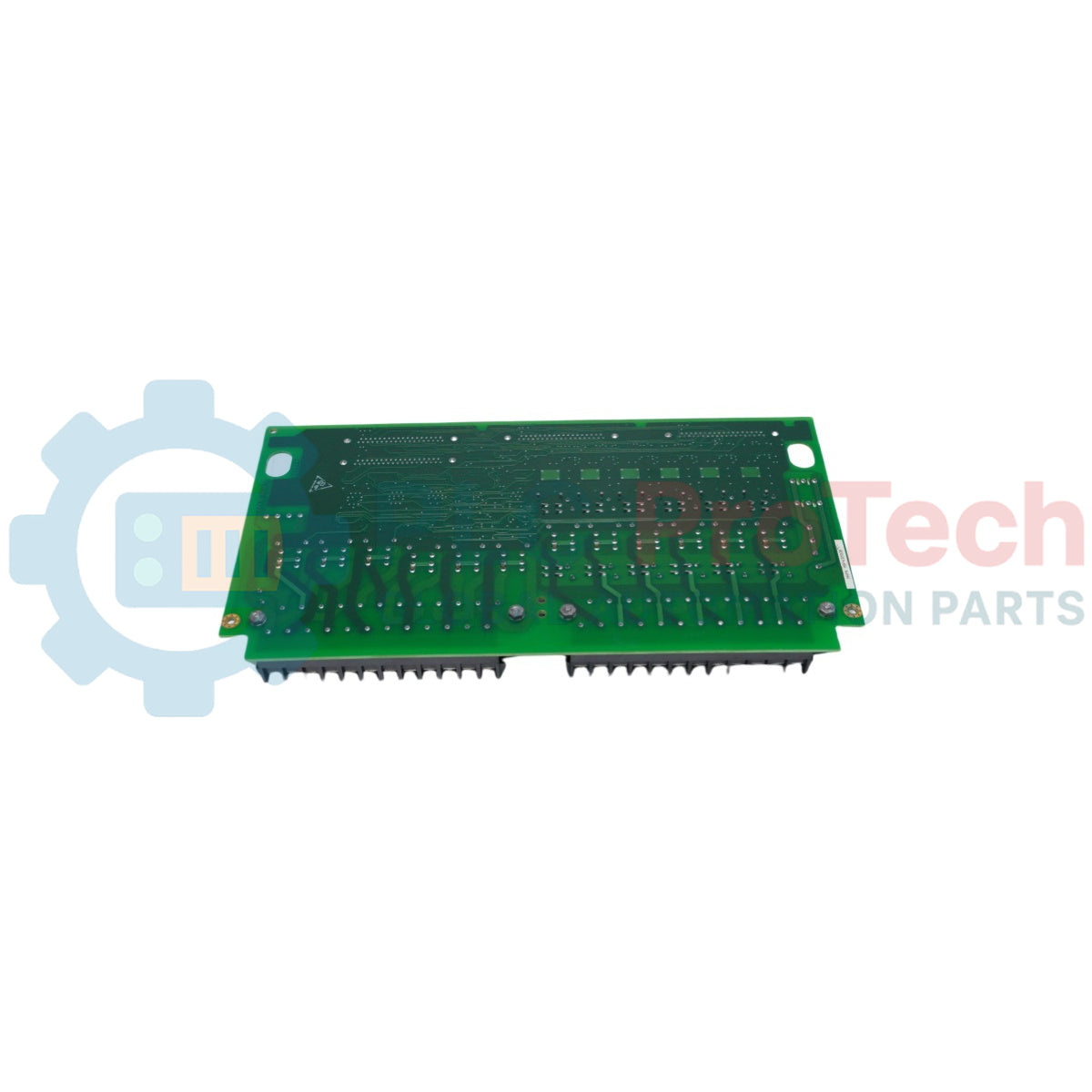

برد ترمینال خروجی رله GE Mark VI IS200TRLYH1B | ماژول Speedtronic TRLY

مرور کلی محصول

برد IS200TRLYH1B به‌عنوان یک برد ترمینال خروجی رله با چگالی بالا (TRLY) در سیستم کنترل GE Mark VI Speedtronic عمل می‌کند. این برد رابط ضروری برای عملکردهای کنترلی کمکی است که برای راه‌اندازی تجهیزات خارجی به خروجی‌های کنتاکت خشک نیاز دارند. برخلاف برد TREG که بر عملکردهای اضطراری تمرکز دارد، IS200TRLYH1B منطق عمومی مانند راه‌اندازی پمپ‌های موتور، فعال‌سازی فن‌های محفظه و ارسال سیگنال به سیستم‌های DCS راه دور را مدیریت می‌کند. این برد از پیکربندی‌های Simplex و افزونگی ماژولار سه‌گانه (TMR) پشتیبانی می‌کند و سیگنال‌های راه‌اندازی را از پردازنده‌های I/O دریافت کرده و آن‌ها را به وضعیت‌های فیزیکی مقاوم سوئیچ تبدیل می‌کند. برد TRLY با بلوک‌های ترمینال یکپارچه و هدرهای کابل ریبونی استاندارد، سیم‌کشی کابینت را ساده می‌کند و در عین حال ایزولاسیون الکتریکی بالای لازم برای قابلیت اطمینان نیروگاه را حفظ می‌نماید.

مزایای فنی اصلی

کنترل کمکی با چگالی بالا

برد IS200TRLYH1B تعداد ۱۲ تا ۲۴ کانال رله مستقل را (بسته به پیکربندی) روی یک PCB تجمیع می‌کند. این آرایش با چگالی بالا، فضای موردنیاز در کابینت کنترل را کاهش می‌دهد و امکان مدیریت توالی‌های پیچیده اتوماسیون، مانند مدیریت سیستم روغن‌کاری یا توالی‌بندی آب خنک‌کننده، را از یک گره سخت‌افزاری متمرکز فراهم می‌سازد.

معماری رأی‌گیری انعطاف‌پذیر TMR

هنگامی که برد در یک سیستم TMR استفاده می‌شود، ورودی‌های کنترلی را از هسته‌های <R>، <S> و <T> دریافت می‌کند. سخت‌افزار برای هر خروجی فرایند رأی‌گیری ۲ از ۳ را اجرا می‌کند و تضمین می‌نماید که خرابی یک کابل کنترل یا پردازنده منفرد، باعث تغییر وضعیت ناخواسته تجهیزات کمکی نشود.

پایش تشخیصی داخلی

برد TRLY بازخورد لحظه‌ای «Contact Feedback» را برای سیستم Mark VI فراهم می‌کند. این برد پیوستگی سیم‌پیچ‌های رله و وضعیت کنتاکت‌های خروجی را پایش می‌کند. اگر رله پس از صدور فرمان تغییر وضعیت ندهد، برد بلافاصله هشدار «Logic Mismatch» ایجاد می‌کند و به اپراتورها اجازه می‌دهد کانال معیوب را بدون ردیابی دستی مدار شناسایی کنند.

مشخصات فنی

راهنمای نصب و نگهداری

سیم‌کشی بلوک ترمینال و وایرشو

برد IS200TRLYH1B دارای دو ردیف ترمینال پیچی سنگین‌کار است. برای مدارهای کنترلی از سیم 1.5mm² (16 AWG) استفاده کنید و برای جلوگیری از اتصال کوتاه ناشی از «رشته‌های سرگردان سیم»، همیشه از وایرشوی عایق‌دار استفاده نمایید. همه ترمینال‌ها را با گشتاور 0.56 Nm (5 in-lb) محکم کنید. برای به حداقل رساندن کوپلینگ نویز القایی، اطمینان حاصل کنید که سیم‌کشی AC و DC از داکت‌های سیم جداگانه عبور داده شوند.

محافظت فیوز و تعویض آن

بیشتر گونه‌های TRLY برای کانال‌های خروجی دارای فیوزهای مجزا یا محدودکننده‌های بدون فیوز هستند. اگر رله‌ای مشخص نتواند تجهیز میدانی را فعال کند، پیوستگی فیوز مربوطه را بررسی کنید. برای جلوگیری از آسیب به مسیرهای مسی داخلی برد هنگام اتصال کوتاه میدانی، همیشه فیوزها را با نمونه‌ای دارای آمپراژ دقیقاً مطابق مشخصات GE تعویض نمایید.

مسیریابی کابل ریبونی

برد TRLY را با استفاده از کابل‌های ریبونی ۵۰ پین به بردهای پردازنده VCMI یا VRTD متصل کنید. اطمینان حاصل کنید که کابل‌ها از شینه‌های AC با جریان بالا فاصله داشته باشند. برای جلوگیری از شل‌شدن کابل‌ها بر اثر لرزش در طول زمان، که یکی از علل رایج هشدارهای متناوب «I/O Communication Failure» است، از زبانه‌های قفل‌کننده داخلی روی هدرهای برد استفاده کنید.

مزایای مهندسی

برد IS200TRLYH1B برای تحمل شرایط سخت حرارتی و الکتریکی محفظه توربین طراحی شده است. بازبینی H1B از کنتاکت‌های رله با روکش طلا استفاده می‌کند تا از اکسیداسیون در کاربردهای سیگنال کم‌سطح (کنتاکت خشک) جلوگیری شود و قابلیت اطمینان بلندمدت سوئیچینگ تضمین گردد. از آنجا که این برد یک قطعه بومی Mark VI است، با نرم‌افزار پیکربندی ToolboxST کاملاً یکپارچه می‌شود و امکان تخصیص منطق به‌صورت «کشیدن و رها کردن» و آزمایش بیت‌های اجباری در زمان واقعی را برای راه‌اندازی و عیب‌یابی فراهم می‌کند.

پرسش‌های متداول فنی

Q1: آیا می‌توان از IS200TRLYH1B برای عملکردهای E-Stop استفاده کرد؟

A1: اگرچه برد TRLY قابلیت اطمینان بالایی دارد، برای کنترل  کمکی در نظر گرفته شده است. عملکردهای حیاتی تریپ اضطراری باید از طریق برد TREG هدایت شوند؛ این برد دارای رأی‌گیری سخت‌افزاری تخصصی ۲ از ۳ موردنیاز برای مدارهای ایمنی توربین است.

Q2: مزیت بازبینی H1B نسبت به نسخه‌های قبلی چیست؟

A2: بازبینی H1B معمولاً شامل مقاومت بهتر رله در برابر لرزش و چیدمان بهینه‌شده PCB برای دفع حرارت بهتر است. این نسخه جایگزین مستقیم «form-fit-function» برای بردهای TRLY قدیمی‌تر محسوب می‌شود، اما در محیط‌های دارای لرزش زیاد، MTBF بالاتری ارائه می‌دهد.

Q3: چگونه می‌توانم یک کانال رله مشخص را بدون راه‌اندازی توربین آزمایش کنم؟

A3: با استفاده از ایستگاه تعمیر و نگهداری Mark VI، می‌توانید بیت خروجی دیجیتال مرتبط با رله را «Force» کنید. LED داخلی برد (در صورت وجود) را مشاهده کرده و با مولتی‌متر پیوستگی بین نقاط ترمینال را بررسی نمایید. پیش از اجباری‌کردن خروجی‌ها، مطمئن شوید همه اینترلاک‌های میدانی آزاد شده‌اند.

Q4: آیا این برد به‌طور هم‌زمان از بارهای 110V AC و 125V DC پشتیبانی می‌کند؟

A4: بله، مشروط بر اینکه بارها به کانال‌های رله متفاوت متصل باشند. هر رله از رله‌های دیگر ایزولاسیون گالوانیکی دارد و به شما اجازه می‌دهد ولتاژهای AC و DC را روی یک برد ترکیب کنید؛ با این حال، برای ایمنی باید جداسازی مناسب را در داکت‌های سیم‌کشی خارجی حفظ نمایید.
