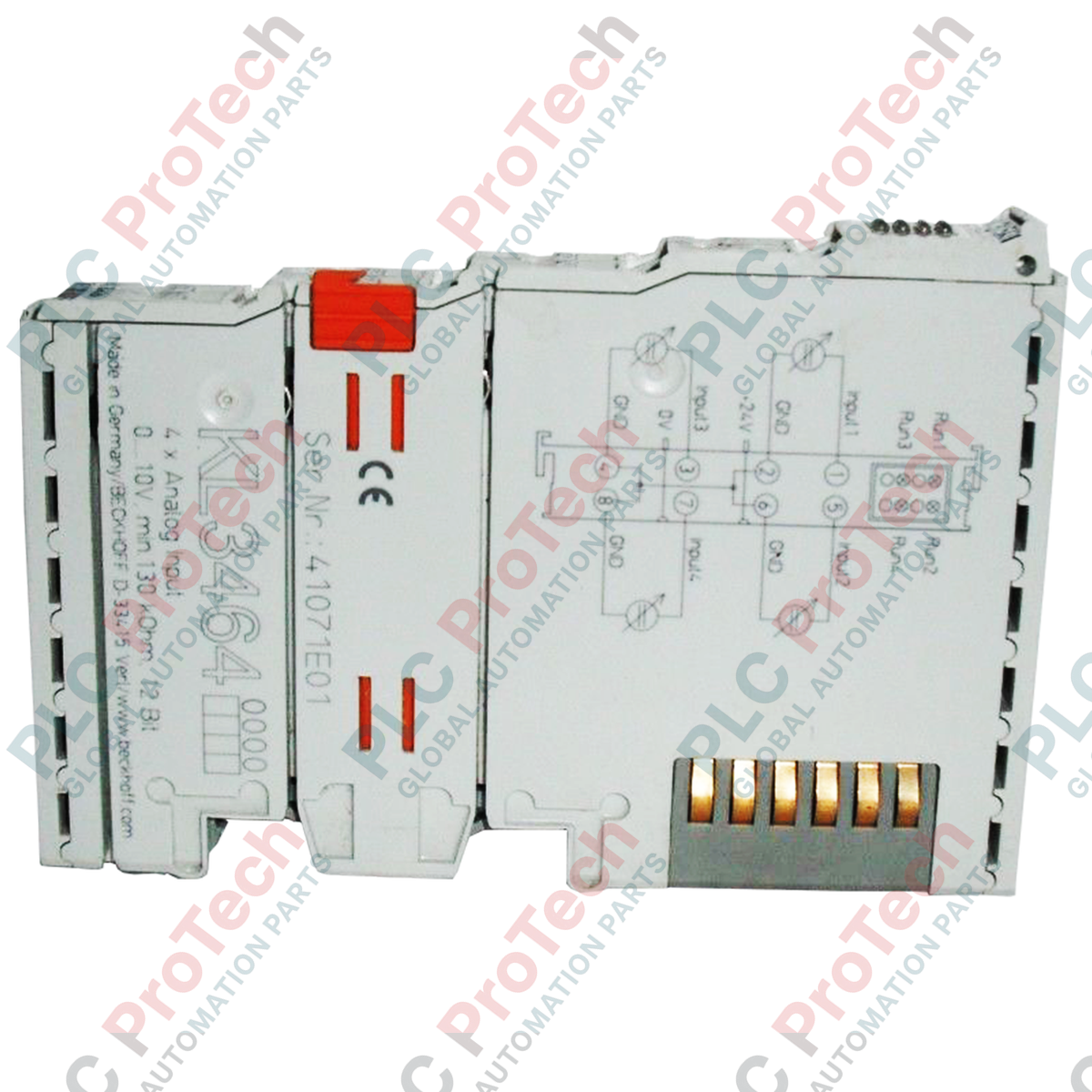

ترمینال ورودی آنالوگ ۴ کاناله بکهف KL3464 (۰–۱۰ ولت)

مروری بر محصول

 KL3464 (KL3464) یک ترمینال ورودی آنالوگ ۴ کاناله با چگالی بالا است که برای سیستم ترمینال باس Beckhoff طراحی شده است. این ترمینال برای پردازش سیگنال‌های استاندارد صنعتی در محدوده ۰ تا ۱۰ ولت ساخته شده است. KL3464 با ترکیب چهار کانال مستقل در یک محفظه ۱۲ میلی‌متری، راهکاری کارآمد و کم‌جا برای جمع‌آوری داده از چندین حسگر ارائه می‌دهد. هر ورودی با تفکیک‌پذیری ۱۲ بیتی دیجیتال می‌شود و برای پایش متغیرهای فرایندی مانند فشار، جریان و موقعیت در سیستم‌های تولید خودکار و کنترل ساختمان، توازن قابل‌اعتمادی میان سرعت و دقت فراهم می‌کند.

پردازش سیگنال با چگالی بالا

Beckhoff KL3464 برای سیستم‌هایی بهینه شده است که به تعداد زیادی نقطه آنالوگ در فضایی فشرده نیاز دارند. هر چهار کانال با ایزولاسیون الکتریکی ۵۰۰ ولت به دستگاه اتوماسیون سطح بالاتر منتقل می‌شوند و از باس داخلی K در برابر تداخل الکتریکی سمت فیلد محافظت می‌کنند. این ترمینال با زمان تبدیل تقریباً ۲ تا ۴ میلی‌ثانیه کار می‌کند و به‌روزرسانی تصویر فرایند PLC با داده‌های جاری فیلد را تضمین می‌کند. طراحی «Plug-and-Play» آن به تنظیم دستی آدرس یا پیکربندی نیاز ندارد و فرایند راه‌اندازی مجموعه‌های بزرگ ورودی/خروجی را به‌طور چشمگیری ساده‌تر می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

تفکیک‌پذیری ۱۲ بیتی چگونه به داده ۱۶ بیتی در تصویر فرایند تبدیل می‌شود؟

اگرچه مبدل آنالوگ به دیجیتال (ADC) داخلی  تفکیک‌پذیری ۱۲ بیتی ارائه می‌دهد، داده در تصویر فرایند به‌صورت یک کلمه ۱۶ بیتی (۴ × ۱۶ بیتی) نگاشت می‌شود. این روش از قالب استاندارد داده Beckhoff پیروی می‌کند؛ در این قالب، مقدار اندازه‌گیری‌شده ۱۲ بیتی معمولاً در سمت چپ تراز می‌شود تا پردازش داده در انواع مختلف ترمینال‌ها در نرم‌افزار PLC یکپارچه باشد.

مزیت مقاومت داخلی بالا (> ۱۳۰ kΩ) چیست؟

مقاومت داخلی بالا تضمین می‌کند که KL3464 بار الکتریکی ناچیزی به منبع سیگنال، یعنی حسگر، تحمیل کند. این ویژگی از «افت ولتاژ» جلوگیری می‌کند و تضمین می‌کند ترمینال خروجی واقعی حسگر را اندازه‌گیری کند و دقت بالا در هر چهار کانال حفظ شود.

آیا این ماژول برای حسگرها به منبع تغذیه خارجی نیاز دارد؟

KL3464 برای منطق داخلی خود از طریق K-bus تغذیه می‌شود. بااین‌حال، خود حسگرهای ۰ تا ۱۰ ولت معمولاً به منبع تغذیه خارجی ۲۴ ولت DC نیاز دارند. برای حفظ صحت سیگنال، اطمینان حاصل کنید که زمین حسگر به‌درستی به نقطه مشترک ترمینال مرجع شده باشد.

راهنمای مهندسی فیلد و نصب

• تراکم سیم‌کشی: با وجود چهار کانال در یک ترمینال، مدیریت کابل اهمیت زیادی دارد. اگر کاربرد شما برای تعویض سریع‌تر ماژول هنگام تعمیرات به سیم‌کشی قابل اتصال نیاز دارد، از گونه KS3464 استفاده کنید.

• روش شیلدینگ: سیگنال‌های آنالوگ به نویز الکترومغناطیسی حساس هستند. از کابل‌های زوج‌تابیده شیلددار استفاده کنید و شیلد را با کمک بست‌های شیلد Beckhoff (KL9195 یا مشابه) به ریل DIN ارت‌شده متصل کنید تا خطای اندازه‌گیری کمتر از آستانه ±۰٫۳٪ باقی بماند.

• تحمل شرایط محیطی: محدوده دمای کاری گسترده (۲۵- تا ۶۰+ درجه سانتی‌گراد)، KL3464 را برای تابلوهای کنترل بدون گرمایش یا محفظه‌های بیرونی مناسب می‌کند؛ مشروط بر اینکه درجه حفاظت IP20 رعایت شود و از ایجاد میعان جلوگیری شود.

مزایای مهندسی

KL3464 برای پروژه‌های صنعتی B2B توازن ایده‌آلی میان هزینه و عملکرد ارائه می‌دهد. قابلیت مدیریت چهار سیگنال در یک شیار، عرض کلی ایستگاه ورودی/خروجی را کاهش می‌دهد و در نتیجه هزینه‌های تابلو را مستقیماً پایین می‌آورد. انطباق این ترمینال با استانداردهای EN 61000-6-2/4 تضمین می‌کند که بتواند در محیط‌های دارای نویز الکتریکی عملکردی قابل‌اعتماد داشته باشد؛ همچنین تأییدیه‌هایی مانند UL، Ex و GL آن را به قطعه‌ای قابل استفاده در سراسر جهان برای کاربردهای دریایی، مناطق خطرناک و کاربردهای صنعتی عمومی تبدیل می‌کنند.
