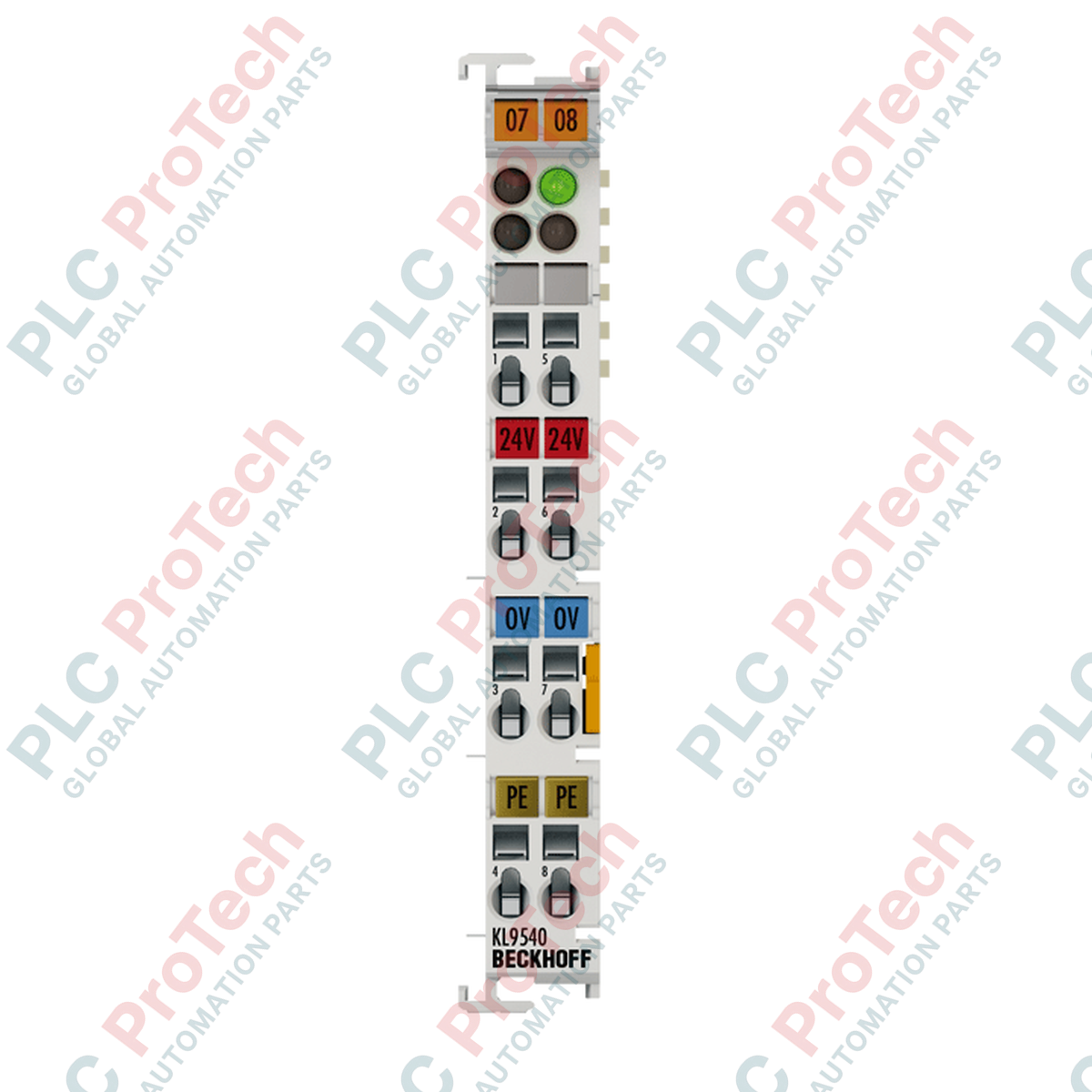

ترمینال سیستم فیلتر ضربه‌ای 24 ولت DC BECKHOFF KL9540

مروری بر محصول

KL9540 (KL9540) یک ترمینال سیستم تخصصی است که برای ارائه حفاظت پیشرفته در تأمین برق میدان در بلوک ترمینال باس بکهوف طراحی شده است. این ماژول به عنوان یک فیلتر گذرای با کارایی بالا عمل می‌کند و برای محافظت از قطعات الکترونیکی حساس در برابر گذرای ولتاژ بیش از حد و تداخلات فرکانس بالا در خطوط تغذیه میدان 24 VDC طراحی شده است. در بخش‌های صنعتی سنگین مانند نفت و گاز، مهندسی دریایی و تولید برق، نویزهای الکتریکی و گذراها می‌توانند منجر به خرابی فاجعه‌بار سخت‌افزار یا اختلال در سیگنال شوند. KL9540 به عنوان یک خط دفاعی حیاتی عمل می‌کند، پتانسیل میدان را تثبیت کرده و عملکرد قابل اعتماد ماژول‌های I/O پایین‌دستی را تضمین می‌کند، که به این ترتیب زمان‌های توقف غیرمنتظره را به حداقل رسانده و عمر تجهیزات را افزایش می‌دهد.

پیکربندی فنی (بررسی عمیق)

KL9540 به عنوان یک گره تنظیم توان بین منبع تغذیه و تماس‌های میدان عمل می‌کند. این ماژول از جریان نامی قوی تا 10 A پشتیبانی می‌کند و قادر است بارهای قابل توجهی را در یک بخش بزرگ ترمینال مدیریت کند. برخلاف ترمینال‌های ورودی استاندارد، KL9540 مدارهای فیلتراسیون تخصصی و اتصال اختصاصی PE (Protective Earth) را برای هدایت ایمن انرژی گذرا به زمین ادغام می‌کند.

این ماژول در یک پوسته پلی‌کربنات جمع‌وجور به ضخامت 12 mm قرار دارد و از سیستم اتصال دو شکاف و کلید استاندارد بکهوف برای نصب کنار هم بدون درز بهره می‌برد. همچنین از سیم‌کشی قابل اتصال (سری KS) پشتیبانی می‌کند و از ترمینال‌های فنری استفاده می‌کند که در مقایسه با ترمینال‌های پیچ سنتی مقاومت به ارتعاش بهتری دارند — امری ضروری برای محیط‌های دارای گواهی DNV GL و ATEX که معمولاً در آن‌ها به کار گرفته می‌شود.

مشخصات فنی

سؤالات متداول فنی

KL9540 باید در کدام بخش از ترمینال باس نصب شود؟

برای حداکثر حفاظت، KL9540 باید بالادست ماژول‌های I/O که قرار است محافظت شوند نصب شود. معمولاً بلافاصله پس از باس کوپلر یا ترمینال تغذیه برق قرار می‌گیرد تا تأمین برق میدان را قبل از رسیدن به ماژول‌های حساس دیجیتال یا آنالوگ فیلتر کند.

آیا KL9540 از ارتباط K-bus محافظت می‌کند؟

خیر. KL9540 به طور خاص برای فیلتر کردن تأمین برق میدان (تماس‌های قدرت) طراحی شده است و ارتباط داخلی منطق K-bus را فیلتر نمی‌کند. حفاظت از توان منطق معمولاً توسط فیلتر داخلی باس کوپلر یا فیلترهای جداگانه سمت منطق انجام می‌شود.

آیا این ماژول می‌تواند در مکان‌های خطرناک استفاده شود؟

بله. این ماژول دارای نشان ATEX (II 3 G Ex nA IIC T4 Gc) است که اجازه استفاده در مناطق خطرناک Zone 2 را می‌دهد، جایی که جو انفجاری به ندرت رخ می‌دهد اما باید در نظر گرفته شود.

راهنمای مهندسی و نصب

• اتصال PE: اتصال زمین حفاظتی (PE) برای عملکرد فیلتر گذرا حیاتی است. اطمینان حاصل کنید که اتصال با امپدانس پایین به ریل DIN برقرار شده است. ریل DIN 35 میلی‌متری باید به درستی به نوار زمین اصلی کابینت متصل شود تا فیلتر بتواند گذراها را به طور مؤثر دفع کند.

• برش و اتصال سیم: از پیچ‌گوشتی سرصاف استاندارد برای فعال‌سازی ترمینال‌های فنری استفاده کنید. طول برش سیم باید بین 8 تا 9 میلی‌متر باشد. برای هادی‌های انعطاف‌پذیر، استفاده از سرسیم‌ها (f) به شدت توصیه می‌شود تا از ریش‌ریش شدن جلوگیری شده و اتصال گازبندی شده در شرایط ارتعاش بالا تضمین شود.

• محدودیت‌های جریان: اگرچه ماژول برای جریان 10 A رتبه‌بندی شده است، همیشه بار همزمان کل ماژول‌های پایین‌دستی را محاسبه کنید. اگر جریان کل از 10 A تجاوز کند، باید یک ترمینال تغذیه برق اضافی در مجموعه باس تعبیه شود.

مزایای مهندسی

KL9540 به دلیل داشتن گواهی‌های چندصنعتی، به ویژه DNV GL برای کاربردهای دریایی و ATEX برای محیط‌های انفجاری، برجسته است. پوسته پلی‌کربنات آن نه تنها مقاوم بلکه مقاوم در برابر آتش است. وجود LEDهای سیگنال، بازخورد تشخیصی بصری فوری درباره وضعیت تأمین برق میدان ارائه می‌دهد. با رعایت استاندارد EN 61000-6-2/4، این ماژول تضمین می‌کند که سیستم اتوماسیون با دستورالعمل‌های سختگیرانه EMC مطابقت دارد و آن را به یک جزء «آرامش خاطر» برای پروژه‌های صنعتی پیچیده B2B تبدیل می‌کند که در آن ثبات الکتریکی غیرقابل مذاکره است.
