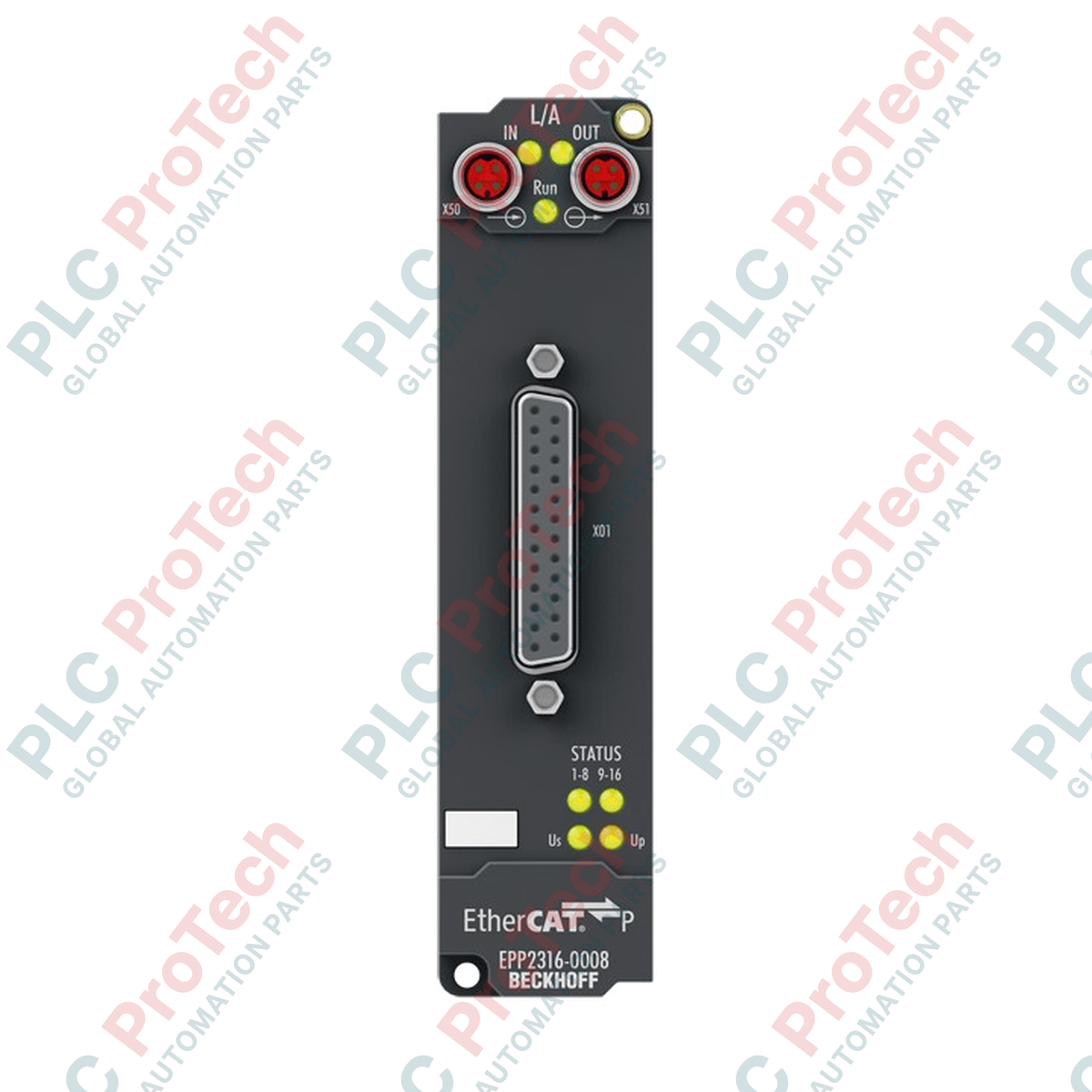

EPP2316-0008 BECKHOFF جعبه EtherCAT P با ورودی/خروجی ۱۶ کاناله با تراکم بالا

مروری بر محصول

EPP2316-0008 (EPP23160008) یک باکس EtherCAT P با عملکرد بالا است که برای محیط‌های اتوماسیون غیرمتمرکز طراحی شده است؛ محیط‌هایی که صرفه‌جویی در فضا و بهره‌وری کابل‌کشی در آن‌ها اهمیت زیادی دارد. این ماژول مقاوم I/O، ۸ ورودی دیجیتال و ۸ خروجی دیجیتال را در یک محفظه فشرده با درجه حفاظت IP67 ادغام می‌کند. EPP2316-0008 با بهره‌گیری از فناوری EtherCAT P، ارتباط فوق‌سریع و منبع تغذیه را - هم $U_S$ برای سیستم/حسگرها و هم $U_P$ برای تجهیزات جانبی/بارها - از طریق یک کابل M8 کدگذاری‌شده P ترکیب می‌کند. این ماژول با استفاده از رابط D-sub‏ ۲۵ پین برای اتصال I/O، راهکاری ایدئال برای کاربردهای B2B است که به تراکم بالای کانال‌ها در نصب مقاوم و بدون کابینت نیاز دارند؛ از جمله عملگرهای انتهایی ربات، ماشین‌ابزارهای ماژولار و سیستم‌های جابه‌جایی مواد.

معماری سخت‌افزار و اتوماسیون تک‌کابله

EPP2316-0008 از فلسفه «اتوماسیون با یک کابل» بهره می‌گیرد. کانکتورهای M8 کدگذاری‌شده P از اتصال تصادفی به تجهیزات استاندارد EtherCAT جلوگیری می‌کنند و تضمین می‌کنند که توان و داده به‌صورت ایمن از یک خط مشترک منتقل شوند. بخش I/O دارای یک سوکت D-sub‏ ۲۵ پین (UNC4-40) تخصصی است که امکان اتصال سریع دسته‌کابل‌های از پیش مونتاژشده را فراهم می‌کند. این معماری در مقایسه با ماژول‌هایی که برای هر کانال از کانکتورهای جداگانه M8 یا M12 استفاده می‌کنند، فضای مکانیکی اشغال‌شده را به‌طور چشمگیری کاهش می‌دهد.

ورودی‌ها مطابق مشخصات EN 61131-2 نوع 1/3 هستند و به فیلتر سریع ۱۰ میکروثانیه مجهزند، درحالی‌که هر خروجی می‌تواند تا ۰٫۵ A جریان تأمین کند. ورودی‌ها و خروجی‌ها هرکدام به‌صورت مستقل در برابر اتصال کوتاه محافظت شده‌اند؛ بنابراین خرابی یک تجهیز میدانی، عملکرد کل ماژول را مختل نمی‌کند.

مشخصات فنی

پرسش‌های متداول فنی

مزیت کانکتور M8 کدگذاری‌شده P چیست؟

کدگذاری P یک ویژگی ایمنی فیزیکی در EtherCAT P است. این ویژگی از اتصال ماژول به پورت‌های استاندارد EtherCAT (کدگذاری‌شده A) جلوگیری می‌کند و از سخت‌افزار در برابر اختلاف احتمالی ولتاژ محافظت می‌کند؛ زیرا EtherCAT P هم توان سیستم و هم توان تجهیزات جانبی را روی زوج‌های داده منتقل می‌کند.

چگونه سیم‌کشی D-sub‏ ۲۵ پین را برای انطباق با IP67 مدیریت کنم؟

برای حفظ درجه حفاظت IP67، باید از یک قاب کانکتور D-sub سازگار استفاده کنید که دارای آب‌بندی یکپارچه باشد. Beckhoff کابل‌ها و قاب‌های تخصصی از پیش مونتاژشده‌ای ارائه می‌دهد که به‌طور خاص برای حفظ یکپارچگی محیطی EPP2316-0008 در شرایط شست‌وشو یا محیط‌های غبارآلود طراحی شده‌اند.

آیا این ماژول می‌تواند حسگرهای جریان‌بالا را تغذیه کند؟

تغذیه حسگر از ولتاژ کنترلی ($U_S$) تأمین می‌شود و در مجموع می‌تواند تا ۰٫۵ A جریان ارائه دهد. این منبع تغذیه در برابر اتصال کوتاه مقاوم است و منبع توان پایداری را برای هر ۸ ورودی متصل فراهم می‌کند.

راهنمای مهندسی و نصب

• توپولوژی EtherCAT P: هنگام زنجیره‌ای‌کردن چندین ماژول EPP، همیشه مصرف جریان کل را از $U_S$ و $U_P$ محاسبه کنید. برای زنجیره‌های طولانی، از یک باکس ورودی EtherCAT P مانند EPP1328 استفاده کنید تا از افت ولتاژ که می‌تواند به ارتباط متناوب یا خرابی خروجی منجر شود، جلوگیری کنید.

• گشتاور سفت‌کردن کانکتور D-sub: هنگام محکم‌کردن کابل D-sub‏ ۲۵ پین، مطمئن شوید پیچ‌های UNC4-40 با گشتاور توصیه‌شده سازنده سفت شده‌اند. سفت‌کردن بیش‌ازحد می‌تواند به رزوه‌های داخلی آسیب برساند، درحالی‌که سفت‌کردن ناکافی، آب‌بندی IP67 و پیوستگی الکتریکی را هنگام لرزش به خطر می‌اندازد.

• راهبرد اتصال زمین: کانکتورهای M8 شیلددار، اتصال زمین عملکردی را فراهم می‌کنند. مطمئن شوید سطح نصب یا آداپتور ریل DIN به یک نقطه اتصال زمین مرکزی متصل باشد تا تداخل EMC را دفع کند؛ به‌ویژه در محیط‌هایی که نویز فرکانس‌بالا از درایوهای فرکانس متغیر یا موتورهای سروو وجود دارد.

مزایای مهندسی

EPP2316-0008 نمونه‌ای برجسته از تراکم صنعتی است. این ماژول با تجمیع ۱۶ کانال در یک محفظه IP67 و بهره‌گیری از اتصال D-sub، مشکل «درهم‌ریختگی کابل‌ها» را که اغلب در ماشین‌آلات پیچیده دیده می‌شود، حل می‌کند. مقاومت آن در برابر دماهای شدید (-25 تا +60 درجه سلسیوس) و لرزش زیاد (EN 60068-2-6)، این محصول را به راهکاری قابل نصب در هر مکان تبدیل می‌کند. ورودی‌های دومنظوره (نوع 1/3) امکان سازگاری با طیف گسترده‌ای از حسگرهای صنعتی را فراهم می‌کنند، درحالی‌که زمان‌های سوئیچینگ سریع تضمین می‌کنند ماژول بتواند با زمان‌های چرخه پرسرعت پروتکل EtherCAT همگام شود و اثربخشی کلی تجهیزات (OEE) را به حداکثر برساند.
