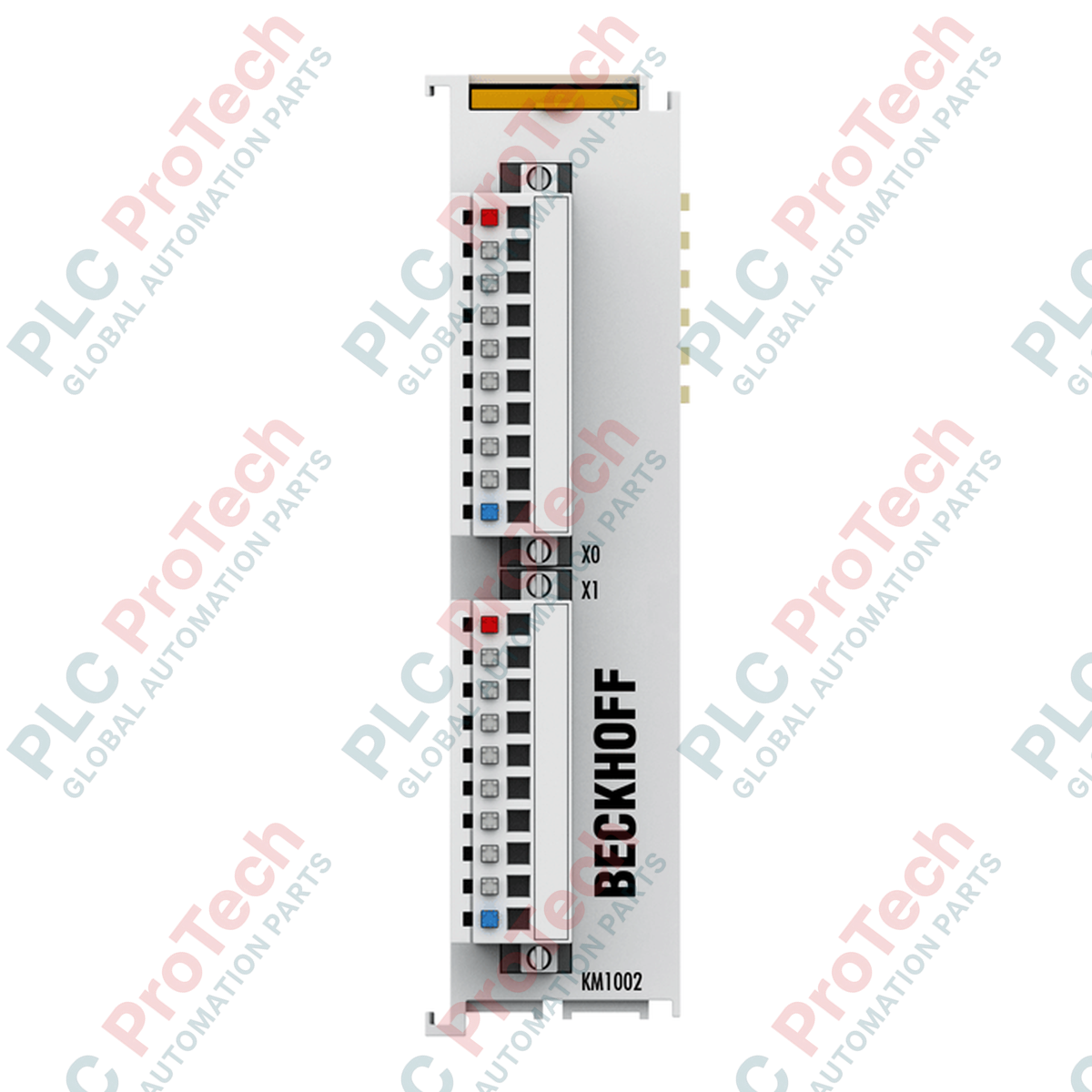

ماژول ترمینال باس ورودی دیجیتال ۱۶ کاناله BECKHOFF مدل KM1002-0001

مروری بر محصول

 KM1002-0001 (KM10020001) یک ماژول ترمینال ورودی دیجیتال با چگالی بالا است که برای ساده‌سازی دریافت سیگنال در تابلوهای کنترل با فضای محدود طراحی شده است. این ماژول با یکپارچه‌سازی  16 ورودی دیجیتال در محفظه‌ای فشرده با عرض 26.5 mm، در مقایسه با ترمینال‌های استاندارد 12 mm، کاهش قابل‌توجهی در فضای اشغال‌شده ایجاد می‌کند. مدل  KM1002-0001 به‌صورت پیش‌فرض به یک  کانکتور قابل‌جداشدن تک‌سیمه مجهز است که سیم‌کشی سریع در محل و تعمیر و نگهداری بدون ابزار را امکان‌پذیر می‌کند. این ماژول که برای سیستم I/O گذرگاه K شرکت  BECKHOFF طراحی شده است، سیگنال‌های کنترلی را با ایزولاسیون گالوانیکی 500 V منتقل می‌کند و از واحدهای حساس اتوماسیون در برابر نوسانات الکتریکی سمت میدان در صنایعی مانند لجستیک، بسته‌بندی و ساخت عمومی ماشین‌آلات محافظت می‌کند.

معماری I/O با چگالی بالا

معماری ترمینال  KM1002-0001 از طراحی دوکانکتوره (2 x 8 کانال) برای مدیریت مجموعاً 16 سیگنال فرایندی استفاده می‌کند. این ماژول با مشخصات  EN 61131-2, type 1 مطابقت دارد و با طیف گسترده‌ای از حسگرها و کلیدهای صنعتی سازگار است. این ماژول با فیلتر ورودی معمولاً 3.0 ms، برای حذف پرش کنتاکت کلیدهای مکانیکی و فیلتر کردن نویز با فرکانس بالا بهینه شده است تا فقط سطوح منطقی پایدار «0» یا «1» در تصویر فرایندی 16 بیتی به‌روزرسانی شوند. از آنجا که مصرف آن از گذرگاه K تنها 3 mA است، امکان توسعه گسترده I/O را بدون بارگذاری بیش از حد منبع تغذیه داخلی گذرگاه فراهم می‌کند.

مشخصات فنی

راهنمای عیب‌یابی عملیاتی و پرسش‌های متداول سازگاری

تفاوت عملکردی بین KM1002-0001 و مدل -0002 چیست؟

هر دو مدل دارای 16 کانال و فناوری اتصال تک‌سیمه هستند، اما  KM1002-0001 نسخه استانداردی است که بر چگالی بالا و بهره‌وری هزینه تمرکز دارد. مدل -0002 برای هر کانال LEDهای وضعیت یکپارچه اضافه دارد که تشخیص فوری فعالیت سیگنال سمت میدان را امکان‌پذیر می‌کند.

آیا برای آدرس‌دهی ورودی‌ها به پیکربندی نرم‌افزاری نیاز است؟

خیر.  KM1002-0001 یک ماژول «وصل و استفاده» در سیستم I/O بکهوف است. این ماژول به کلیدهای آدرس یا پارامتردهی نرم‌افزاری نیاز ندارد؛ TwinCAT System Manager پهنای ورودی 16 بیتی را بر اساس موقعیت فیزیکی ماژول روی ریل گذرگاه K به‌طور خودکار شناسایی می‌کند.

آیا می‌توان از این ماژول با حسگرهای 3 سیمه (PNP/NPN) استفاده کرد؟

 KM1002-0001 برای فناوری اتصال تک‌سیمه طراحی شده است؛ یعنی فقط سیم سیگنال را دریافت می‌کند. اگر از حسگرهای 3 سیمه استفاده می‌کنید، تغذیه حسگر (24V) و زمین (0V) باید از طریق ترمینال‌های خارجی توزیع شوند یا مدل  KM1002-0004 را انتخاب کنید که مستقیماً از اتصالات 3 سیمه پشتیبانی می‌کند.

راهنمای مهندسی و نصب

• دقت سیم‌کشی: از سیم افشان یا مفتولی با سطح مقطع بین 0.08 و 1.5 mm² استفاده کنید. اطمینان حاصل کنید که طول لخت‌کردن سیم دقیقاً 8 mm باشد تا اتصال ایمن درون دوشاخه فنری تضمین شود. لخت‌کردن نامناسب می‌تواند به اتصالات با مقاومت بالا یا قطع‌و‌وصل متناوب سیگنال منجر شود.

• احتیاط هنگام اتصال داغ: اگرچه سطح سیم‌کشی قابل‌جداشدن امکان تعویض سریع ماژول را فراهم می‌کند، همیشه پیش از خارج‌کردن کانکتور مطمئن شوید برق گذرگاه K قطع است یا سیستم در وضعیت ایمن قرار دارد تا از احتمال خراب‌شدن داده‌ها در تصویر فرایندی یا ایجاد اتصال کوتاه تصادفی جلوگیری شود.

• محافظت و نویز: برای خطوط ورودی با طول بیش از 30 متر در محیط‌های دارای نویز الکتریکی (نزدیک درایوهای فرکانس متغیر یا موتورهای بزرگ)، از کابل‌های شیلددار استفاده کنید. برای حفظ یکپارچگی ایزولاسیون 500 V ماژول، شیلد باید در نقطه ورود به تابلو به زمین کم‌امپدانس متصل شود.

مزایای مهندسی

 BECKHOFF KM1002-0001 در کاربردهای با چگالی بالا که فضای نصب روی ریل DIN محدود است، عملکردی برجسته دارد. موقعیت نصب متغیر و محفظه پلی‌کربناتی مقاوم آن، این ماژول را به گزینه‌ای انعطاف‌پذیر برای جعبه‌های کنترل غیرمتمرکز تبدیل می‌کند. این ماژول با استفاده از سیستم اتصال و شیار دوگانه، اتصال مکانیکی محکمی با ترمینال‌های Bus مجاور حفظ می‌کند و در برابر ارتعاشات و شوک‌های شدید (مطابق با EN 60068-2-27) که در ماشین‌آلات صنعتی سنگین رایج هستند، مقاومت دارد.
