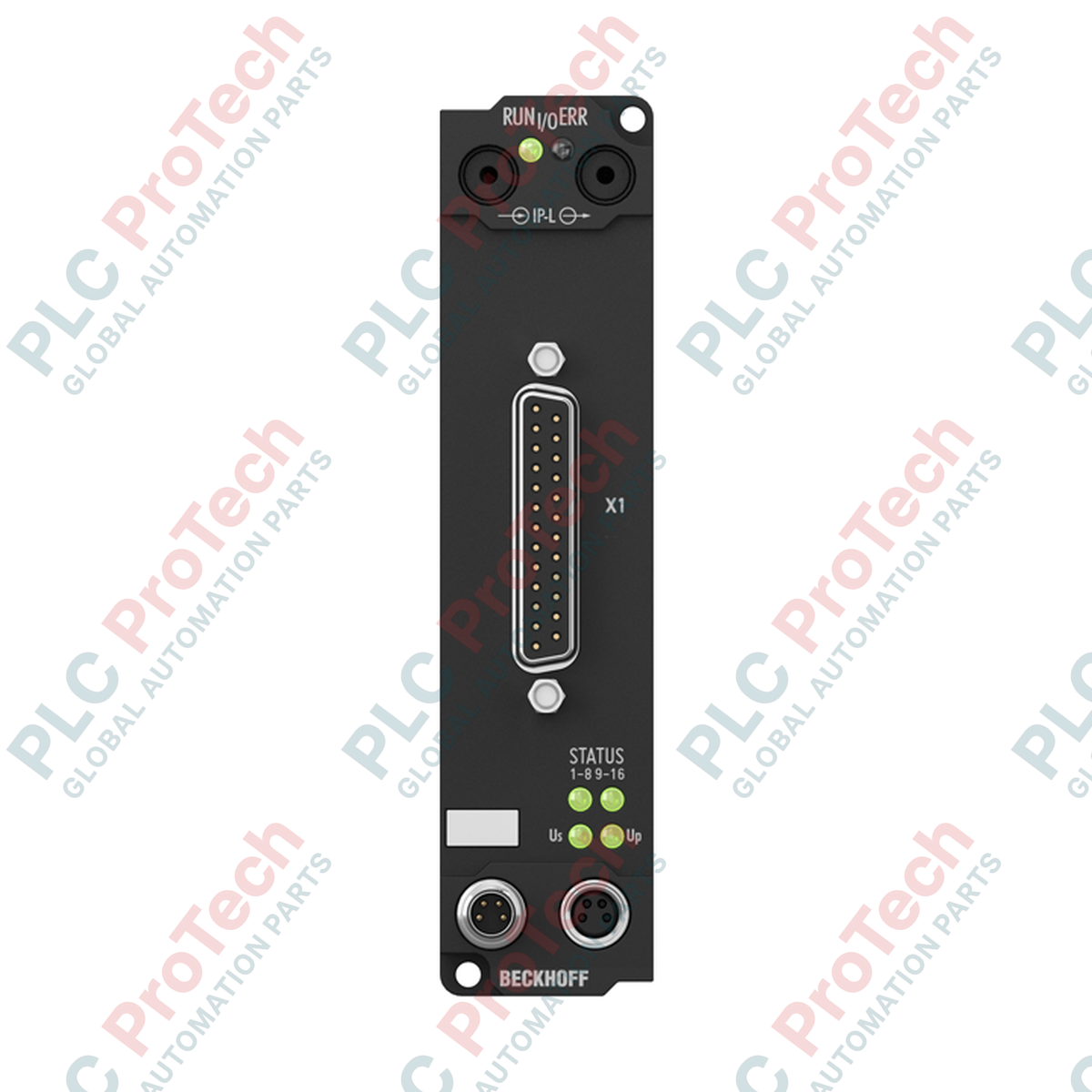

جعبهٔ توسعهٔ خروجی دیجیتال ۱۶کاناله BECKHOFF مدل IE2808-0001

مروری بر محصول

IE2808-0001 (IE28080001) یک ماژول توسعه با چگالی بالا و دارای رتبه حفاظتی IP67 است که برای سیستم Fieldbus Box شرکت BECKHOFF طراحی شده است. این جعبه توسعه، 16 خروجی دیجیتال را در محفظه‌ای بسیار باریک با عرض 30 mm جای می‌دهد و آن را به قطعه‌ای ضروری برای اتوماسیون غیرمتمرکز در مکان‌هایی با فضای بسیار محدود در تابلو تبدیل می‌کند. IE2808-0001 که برای نصب مستقیم روی ماشین مهندسی شده است، از طریق رابط پرسرعت IP-Link به یک جعبه کوپلر متصل می‌شود. این ماژول با فراهم‌کردن کنترل محلی برای شیرها، عملگرها و نشانگرها در محیط‌های سختی مانند صنایع فرآوری مواد غذایی، خطوط خودروسازی و جابه‌جایی مواد، حجم سیم‌کشی را به میزان چشمگیری کاهش می‌دهد و در عین حال، یکپارچگی سیگنال را از طریق بستر ارتباطی فیبر نوری حفظ می‌کند.

منطق خروجی و سیستم‌های حفاظتی

IE2808-0001 برای اتصال خروجی‌ها به یک سوکت D-sub با 25 پین (UNC4-40) مجهز است که استفاده از دسته‌سیم‌های پیش‌مونتاژشده را برای نصب سریع امکان‌پذیر می‌کند. هر یک از 16 کانال برای جریان 0.5 A در ولتاژ 24 VDC طراحی شده و از ترکیبی متنوع از بارهای اهمی، القایی و لامپی پشتیبانی می‌کند. برای تضمین حداکثر قابلیت اطمینان سیستم، هر کانال به‌صورت مستقل در برابر اتصال کوتاه محافظت می‌شود. در صورت بروز خطا، ماژول خطاها را به‌طور خودکار مدیریت کرده و داده‌های تشخیصی، از جمله 16 بیت اطلاعات وضعیت، را به تصویر فرایند بازمی‌گرداند. این قابلیت امکان پایش لحظه‌ای سلامت خروجی‌ها و شناسایی فوری مشکلات سیم‌کشی سمت میدان را بدون دخالت دستی فراهم می‌کند.

مشخصات فنی

سؤالات متداول مهندسی و عیب‌یابی

محدودیت جریان کل در 16 کانال چگونه مدیریت می‌شود؟

اگرچه هر کانال مجزا می‌تواند جریان 0.5 A را تحمل کند، IE2808-0001 دارای محدودیت جریان مجموع کل 4 A است. بنابراین، اگر هر 16 کانال به‌طور هم‌زمان فعال باشند، بار متوسط هر کانال نباید از 0.25 A بیشتر شود. برای کاربردهایی که به پالس‌های جریان بالا در تمام کانال‌ها نیاز دارند، مهندسان باید چرخه کاری را بررسی کنند تا از اضافه‌بار حرارتی جلوگیری شود.

مزیت اتصال D-sub 25 در محیط دارای درجه حفاظت IP67 چیست؟

استفاده از سوکت D-sub امکان سیم‌کشی با چگالی بالا را فراهم می‌کند که بسیار فشرده‌تر از استفاده از 16 کانکتور مجزای M12 است. با استفاده از کابل یا هود D-sub سازگار و دارای رتبه حفاظتی IP67 شرکت BECKHOFF، سیستم حفاظت کامل محیطی خود را حفظ می‌کند و در عین حال، تعویض کل بلوک ورودی/خروجی هنگام تعمیر و نگهداری ساده‌تر می‌شود.

آیا این ماژول به اتصال منبع تغذیه جداگانه نیاز دارد؟

بله. برق از طریق یک سوکت نر 4 پین M8 تأمین می‌شود. این ماژول همچنین به یک سوکت ماده 4 پین M8 در مسیر پایین‌دست مجهز است که امکان اتصال زنجیره‌ای منبع 24 VDC به جعبه‌های توسعه بعدی را فراهم می‌کند و تعداد کابل‌های تغذیه مجزا از مبدأ موردنیاز در میدان را کاهش می‌دهد.

راهنمای نصب و نگهداری در میدان

• کار با فیبر نوری IP-Link: ماژول از طریق حلقه IP-Link ارتباط برقرار می‌کند. هنگام نصب کابل‌های فیبر نوری، اطمینان حاصل کنید که شعاع خمش از مشخصات سازنده بیشتر نباشد (معمولاً 30 mm). برای اطمینان از هم‌سطح بودن انتهای فیبرها، از ابزار لخت‌کردن مخصوص BECKHOFF استفاده کنید؛ زیرا برش‌های ناصاف می‌توانند باعث بروز «خطاهای CRC» در ارتباط فیلدباس شوند.

• آب‌بندی کانکتور D-sub: برای دستیابی به درجه حفاظت IP67، کانکتور D-sub با 25 پین باید به واشر آب‌بندی صحیح مجهز شده و با استفاده از پیچ‌های UNC4-40 محکم شود. از سفت‌کردن بیش از حد خودداری کنید؛ سفت‌کردن دستی محکم یا گشتاور 0.4 Nm برای فشرده‌سازی آب‌بند، بدون آسیب‌زدن به رزوه‌ها، کافی است.

• ملاحظات حرارتی: در موقعیت‌های نصب مختلف، اطمینان حاصل کنید که محفظه پلی‌آمیدی (PA6) مستقیماً با منابع گرمایی با دمای بیش از 55 درجه سلسیوس تماس نداشته باشد. اگرچه این ماژول بدون فن و مقاوم است، حفظ جریان هوای محیطی در اطراف بخش اتصال D-sub به دفع گرما هنگام کارکرد ماژول در محدوده جریان مجموع 4 A کمک می‌کند.

مزایای مهندسی

BECKHOFF IE2808-0001 در کاربردهایی که به کنترل خروجی با چگالی بالا در مکان‌های مرطوب یا غبارآلود نیاز دارند، عملکردی عالی ارائه می‌دهد. ساختار آن از پلی‌آمید PA6 مقاومت بسیار خوبی در برابر مواد شوینده شیمیایی و ضربه‌های مکانیکی ایجاد می‌کند. مهندسان با استفاده از 16 بیت ورودی تشخیصی در تصویر فرایند می‌توانند راهبردهای پیشرفته «نگهداری پیش‌بینانه» را پیاده‌سازی کنند و اتصال‌های کوتاه یا سیم‌های قطع‌شده را در لبه شبکه، پیش از آنکه به توقف‌های پرهزینه تولید منجر شوند، شناسایی کنند.
