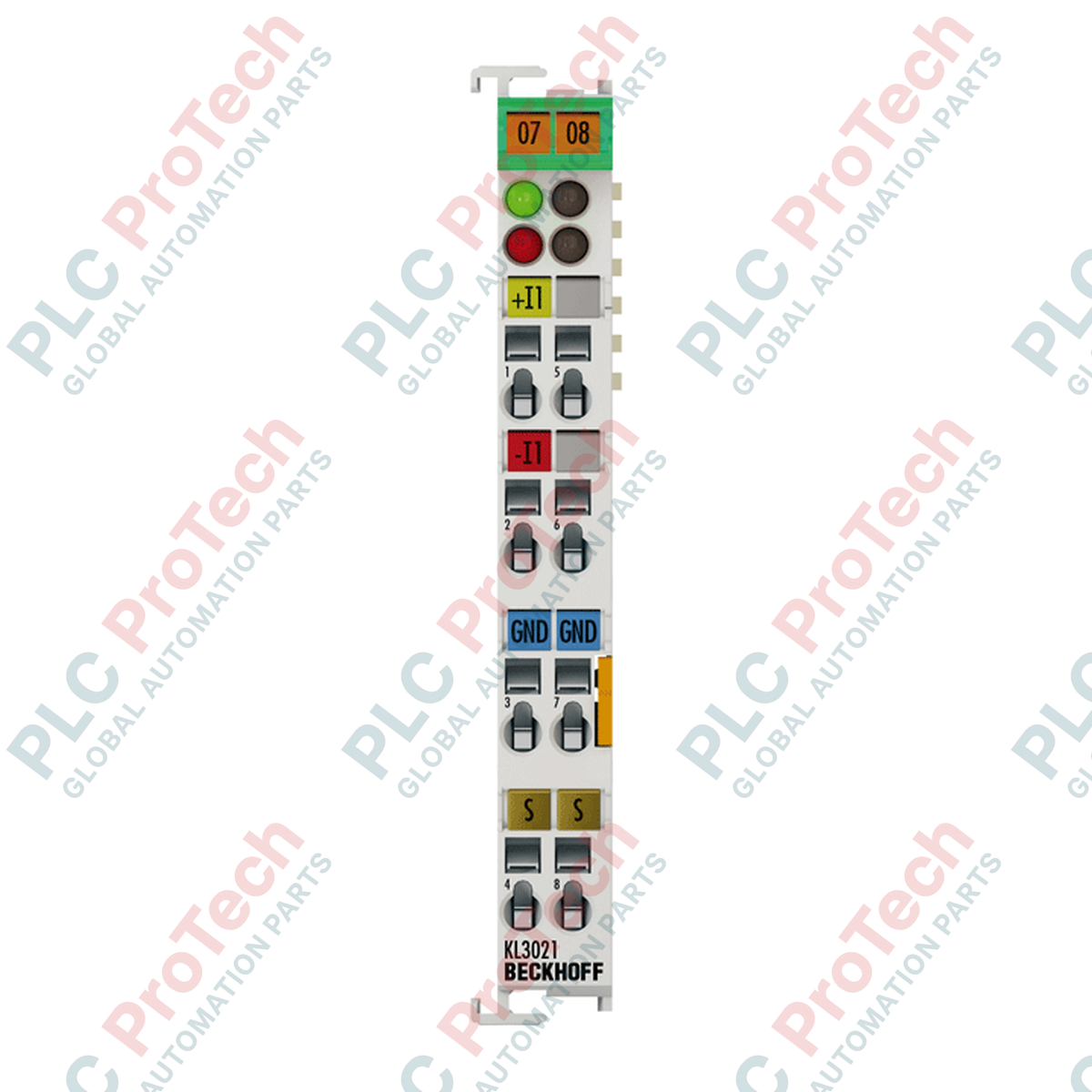

KS3021 ترمینال ورودی آنالوگ ۱ کاناله ۴-۲۰ میلی‌آمپر تفاضلی

مروری بر محصول

 KS3021 (KS3021) یک ترمینال ورودی آنالوگ تک کاناله با دقت بالا است که برای پردازش سیگنال‌های صنعتی استاندارد 4 تا 20 mA طراحی شده است. با استفاده از فناوری ورودی تفاضلی پیشرفته، این ترمینال به‌طور خاص برای حذف تداخل حلقه زمین و سرکوب نویز حالت مشترک مهندسی شده است، که آن را به گزینه‌ای ایده‌آل برای استقرار سنسورهای دوربرد در محیط‌های الکترومغناطیسی سخت تبدیل می‌کند. در بخش‌هایی مانند فرآیندهای شیمیایی، تصفیه آب و کنترل HVAC، KS3021 قابلیت اطمینان لازم برای تله‌متری حیاتی را فراهم می‌کند. با زمان تبدیل سریع حدود 1 میلی‌ثانیه و رزولوشن 12 بیت، اطمینان حاصل می‌کند که متغیرهای فرآیندی پویا با دقت بالا ثبت می‌شوند. علامت "KS" نشان‌دهنده سطح سیم‌کشی قابل اتصال است که امکان تعویض سریع ماژول بدون ایجاد اختلال در سیم‌کشی ابزار دقیق موجود را فراهم می‌کند.

پیکربندی فنی

KS3021 یک مرحله ورودی تفاضلی با مقاومت داخلی 80 اهم به‌علاوه افت ولتاژ دیود 0.7 ولت را ادغام می‌کند. این ترمینال از حداکثر ولتاژ حالت مشترک 35 ولت پشتیبانی می‌کند که مقاومت قابل توجهی در برابر تغییرات احتمالی بین زمین سنسور و زمین سیستم کنترل فراهم می‌آورد. ترمینال به‌طور کامل از طریق K-bus داخلی تغذیه می‌شود و جریان معمولی 60 میلی‌آمپر می‌کشد که توزیع برق در تابلو را با حذف نیاز به اتصالات برق 24 VDC خارجی ساده می‌کند. برای کاربردهای ایمنی حیاتی یا مناطق خطرناک، ماژول دارای جداسازی الکتریکی 500 ولت بین K-bus و سطح سیگنال است و دارای گواهی ATEX Ex nA IIC T4 Gc برای استفاده در مناطق انفجاری Zone 2 می‌باشد.

مشخصات فنی

سؤالات متداول فنی

مزیت اصلی سطح سیم‌کشی قابل اتصال در KS3021 چیست؟

ترمینال‌های سری KS دارای پلاگ سیم‌کشی جداشدنی هستند. این امکان را به پرسنل نگهداری می‌دهد تا با جدا کردن بلوک ترمینال پیش‌سیم‌کشی شده و قرار دادن آن در واحد جدید، ماژول معیوب را تعویض کنند. این کار خطر خطاهای سیم‌کشی را از بین می‌برد و به‌طور قابل توجهی میانگین زمان تعمیر (MTTR) را در محیط‌های تولید 24/7 کاهش می‌دهد.

ورودی تفاضلی چگونه نویز سیگنال را نسبت به ورودی‌های تک‌سر مدیریت می‌کند؟

ورودی تفاضلی اختلاف ولتاژ بین دو خط سیگنال را اندازه‌گیری می‌کند، نه ولتاژ یک خط نسبت به زمین مشترک. این پیکربندی به طور مؤثر نویز «حالت مشترک» که هر دو سیم را به طور مساوی تحت تأثیر قرار می‌دهد، حذف می‌کند که برای حفظ یکپارچگی سیگنال در مناطق با تداخل موتور بالا یا درایوهای فرکانس متغیر ضروری است.

آیا این ترمینال برای استفاده در مکان‌های خطرناک مناسب است؟

بله، KS3021 دارای گواهی ATEX با علامت II 3 G Ex nA IIC T4 Gc است. استفاده از آن در محیط‌های Zone 2 تأیید شده است، به شرطی که در یک محفظه با درجه‌بندی مناسب نصب شود که الزامات استانداردهای ایمنی سایت صنعتی را برآورده کند.

راهنمای مهندسی و نصب

• دقت سیم‌کشی و لخت کردن: از هادی‌های جامد یا رشته‌ای با سطح مقطع 0.08 تا 1.5 میلی‌متر مربع (AWG 28-16) استفاده کنید. طول لخت کردن دقیق 9 تا 10 میلی‌متر را رعایت کنید. برای فعال‌سازی گیره فنری از پیچ‌گوشتی سرصاف کوچک استفاده کنید؛ بلوک قابل اتصال تضمین می‌کند که پس از سیم‌کشی، اتصالات مطابق با استاندارد EN 60068 در برابر لرزش مقاوم باقی می‌مانند.

• زمین کردن و شیلدینگ: برای بهره‌مندی حداکثری از ورودی تفاضلی، از کابل‌های جفت‌پیچیده شیلددار استفاده کنید. شیلد باید با استفاده از براکت شیلد به نقطه زمین عملکردی (FE) در ورودی ترمینال متصل شود تا تداخل فرکانس بالا از مبدل آنالوگ به دیجیتال 12 بیتی داخلی دور شود.

• مدیریت تغذیه K-bus: از آنجا که KS3021 تنها از K-bus تغذیه می‌کند (60 میلی‌آمپر)، همیشه بودجه توان کل Bus Coupler خود را بررسی کنید. اگر جریان کل K-bus تمام ترمینال‌های متصل شده از حد مجاز کوپلر (مثلاً 500 میلی‌آمپر یا 1000 میلی‌آمپر) بیشتر شود، باید یک ترمینال تازه‌کننده K-bus به بخش اضافه شود.
