• FX2N-48MR-DS
1 1

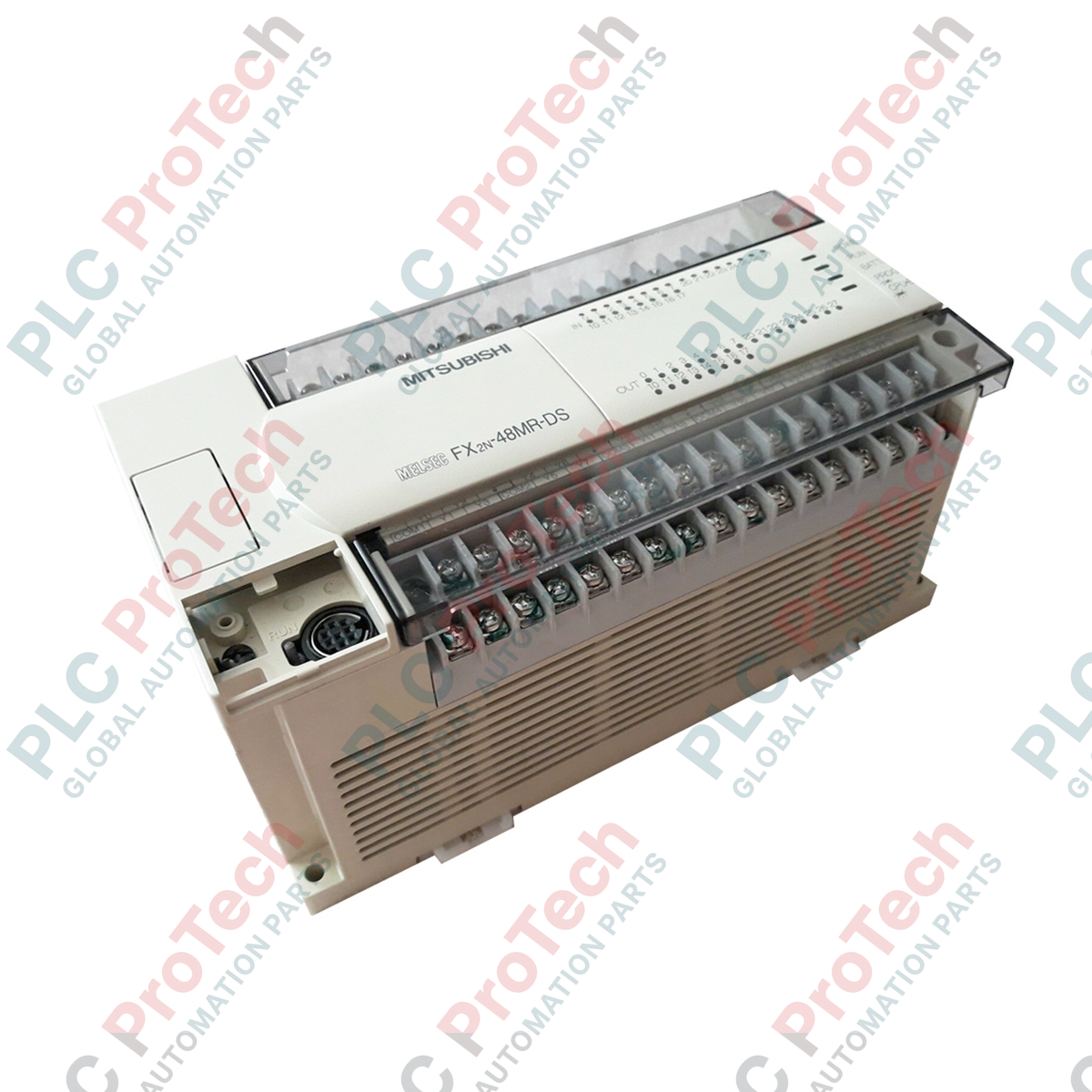

واحد پایه PLC سری FX2N مدل FX2N-48MR-DS میتسوبیشی الکتریک

واحد پایه PLC سری FX2N مدل FX2N-48MR-DS میتسوبیشی الکتریک

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: FX2N-48MR-DS

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های CPU PLC

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 500g

  • ابعاد: 190 x 110 x 100 mm

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

ساختارهای کنترل صنعتی قابل اعتماد نیازمند هسته‌های پردازشی مقاوم هستند و واحد پایه PLC Mitsubishi Electric FX2N-48MR-DS دقیقاً همین را با پیکربندی ورودی/خروجی با چگالی بالا و فرم فاکتور جمع‌وجور ارائه می‌دهد. این کنترلر با منبع تغذیه 24 VDC کار می‌کند و انتخاب ایده‌آلی برای سیستم‌های کنترل صنعتی متحرک، دریایی یا پشتیبانی شده با باتری است. این دستگاه 24 ورودی دیجیتال و 24 خروجی رله‌ای را در یک شاسی واحد ادغام می‌کند و کنترل محلی جامع را بدون نیاز فوری به ماژول‌های توسعه فراهم می‌آورد. بر پایه معماری اثبات شده MELSEC FX2N ساخته شده، این واحد پایه از پردازش با سرعت بالا، مجموعه دستورالعمل‌های جامع و ساختارهای حافظه قابل گسترش پشتیبانی می‌کند تا وظایف اتوماسیون تولید و فرآیندهای میان‌رده را با اطمینان کامل انجام دهد.

ویژگی‌ها

  • ورودی برق 24 VDC: مناسب برای حلقه‌های کنترل DC صنعتی استاندارد، حذف نیاز به ترانسفورماتورهای کاهش ولتاژ AC در سطح کنترلر.
  • پیکربندی ورودی انعطاف‌پذیر: 24 ورودی دیجیتال طراحی شده برای پذیرش هر دو پیکربندی سنسور Sink (NPN) و Source (PNP) از طریق سیم‌کشی ترمینال قابل تنظیم.
  • خروجی‌های رله‌ای مقاوم: 24 کانال خروجی رله با ایزولاسیون الکترومغناطیسی که قادر به راه‌اندازی بارهای محرک AC یا DC تا 2 آمپر به ازای هر نقطه هستند.
  • پردازش با سرعت بالا: دارای شمارنده‌های سرعت بالا و ورودی‌های وقفه یکپارچه برای ردیابی دقیق پالس‌های صنعتی سریع.
  • قابلیت توسعه مدولار: اتصال بی‌وقفه با بلوک‌های توسعه FX2N و FX3U، ماژول‌های عملکرد ویژه و رابط‌های شبکه برای افزایش تعداد ورودی/خروجی.

کاربردها

  • تجهیزات بسته‌بندی و کارتن‌سازی خودکار که بر پایه معماری باس 24 ولت کار می‌کنند.
  • ردیابی نقاله، سیستم‌های مرتب‌سازی و ماشین‌آلات تخصصی حمل مواد.
  • ایستگاه‌های پمپاژ، واحدهای تله‌متری از راه دور (RTU) و کنترل‌های محلی تصفیه‌خانه‌های آب.
  • سیستم‌های کنترل دریایی و واحدهای نظارت بر موتور کمکی که نیازمند تطابق مستقیم با برق DC هستند.

مشخصات فنی

پارامتر ارزش
سازنده میتسوبیشی الکتریک
شماره مدل FX2N-48MR-DS
سری MELSEC FX2N
ولتاژ تغذیه 24 VDC (+20% / -15%)
مصرف برق 30 وات
کل ورودی/خروجی یکپارچه 48 نقطه
ورودی‌های دیجیتال 24 نقطه (24 VDC، انتخاب‌پذیر Sink/Source)
خروجی‌های دیجیتال 24 نقطه (رله، 2 آمپر به ازای هر نقطه، حداکثر 8 آمپر مشترک)
ولتاژ سوئیچ خروجی حداکثر 250 VAC، حداکثر 30 VDC
زمان پاسخ حدود 10 میلی‌ثانیه (تاخیر مکانیکی کنتاکت رله)
ظرفیت برنامه 8,000 مرحله (قابل گسترش تا 16,000 مرحله با کاست‌های RAM/EEPROM)
رابط برنامه‌نویسی RS-422 (مینیدین 8 پین)
دمای عملکرد محیطی 0 تا 55 درجه سانتی‌گراد
کشور سازنده ژاپن
وزن حمل و نقل (محاسبه شده) 0.85 کیلوگرم
ابعاد بسته‌بندی (محاسبه شده) ۱۹۰ × ۱۱۰ × ۱۰۰ میلی‌متر

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

سری FX2N یک دستگاه قدیمی و قابل اعتماد است. برای پیکربندی‌های مدرن که جایگزینی مستقیم محدود است، سری‌های FX3G یا FX5U ارتقاءهای عملکردی مناسبی هستند. با این حال، تفاوت‌های ابعادی و به‌روزرسانی‌های مجموعه دستورالعمل نیازمند تبدیل کد در GX Works2 یا GX Works3 است. برای جایگزینی مستقیم بدون تغییر در چیدمان نصب، حفظ یک واحد دقیق FX2N-48MR-DS حیاتی است تا از تغییرات سیم‌کشی جلوگیری شده و سازگاری با کاسِت‌های حافظه موجود تضمین شود.

اشتباهات کاربردی و نکات مهندسی

هنگام سوئیچ کردن بارهای القایی (مانند شیرهای سلونوئیدی یا سیم‌پیچ‌های کنتاکتور) با خروجی‌های رله مجتمع، پالس‌های EMF معکوس می‌توانند باعث فرسایش کنتاکت و خرابی زودرس شوند. همیشه مقاومت و خازن خارجی (RC snubber) را در بارهای AC و دیودهای فلی‌بک را در بارهای DC نصب کنید تا رله‌های داخلی محافظت شوند. همچنین، ظرفیت منبع تغذیه ۲۴ ولت DC کابینت باید برای تأمین جریان ۳۰ وات PLC و جریان راه‌اندازی تمام سنسورهای متصل به اندازه کافی باشد.

نکات راه‌اندازی و سیم‌کشی

برای پیکربندی ورودی‌های دیجیتال، ترمینال "S/S" را پیدا کنید. اتصال ۲۴ ولت به "S/S" ورودی‌ها را به صورت Sink (نوع NPN) تنظیم می‌کند، در حالی که اتصال ۰ ولت به "S/S" آن‌ها را به صورت Source (نوع PNP) پیکربندی می‌کند. برای کاهش تداخل الکترومغناطیسی در ورودی‌های با سرعت بالا (X0 تا X5)، از کابل‌های جفت‌پیچ‌خورده شیلددار برای مسیرهای سیگنال استفاده کرده و شیلد را فقط در ترمینال زمین بدنه PLC زمین کنید.

راهنمای نصب

هشدار حیاتی

قبل از انجام هرگونه عملیات نصب، سیم‌کشی یا نگهداری روی PLC، تمام منابع تغذیه اصلی را قطع کنید. از خاموش بودن کامل فیزیکی و عدم وجود بارهای خازنی باقی‌مانده اطمینان حاصل کنید. عدم جداسازی منبع تغذیه می‌تواند منجر به شوک الکتریکی، خرابی تجهیزات یا راه‌اندازی نادرست دستگاه شود.

1
کنترلر را به صورت افقی روی ریل DIN استاندارد ۳۵ میلی‌متری یا مستقیماً به صفحه پشتی محفظه با استفاده از سوراخ‌های پیچ نصب مجتمع شده نصب کنید. حداقل ۵۰ میلی‌متر فاصله در همه طرف‌ها برای تهویه همرفتی مناسب حفظ شود.
2
منبع تغذیه ۲۴ ولت DC را به ترمینال‌های اختصاصی L+ و M روی بلوک ترمینال منبع تغذیه وصل کنید. قبل از روشن کردن، قطبیت را بررسی کنید تا از خرابی فیوز محافظ ورودی جلوگیری شود.
3
اطمینان حاصل کنید که ترمینال زمین PLC (زمین کلاس D، مقاومت ۱۰۰ اهم یا کمتر) مستقیماً با نقطه زمین اصلی سیستم با استفاده از هادی مسی ضخیم متصل شده است.
4
خطوط ورودی و خروجی سیگنال را از طریق ترمینال‌های مجتمع شده سیم‌کشی کنید. خطوط AC با ولتاژ بالا را کاملاً از سیگنال‌ها و خطوط ارتباطی DC با ولتاژ پایین جدا نگه دارید تا از تداخل سیگنال جلوگیری شود.
Loading product navigation…
Key Features:
#FX2N Series #PLC CPU Modules

Can the inputs on the FX2N-48MR-DS be configured for PNP sourcing field devices?
Yes. By connecting the S/S terminal to the 0V terminal of the power supply, the input circuits are configured to accept PNP (source) input signals.

What is the maximum switching frequency of the relay outputs?
The mechanical relay outputs are designed for low-frequency switching, typically limited to 10 Hz under resistive load, and should not be used for high-speed PWM tasks.

What happens if the internal battery of the controller fails?
If the battery fails, the program stored in the internal volatile RAM can be lost upon power-down. To prevent this, program backups should be written to an optional EEPROM cassette.

Can I expand this base unit with FX3U extension modules?
Yes, standard FX2N expansion units can be used. Many FX3U extension blocks are also backward-compatible, but you must check specific module-level configuration manuals to verify bus loading limitations.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً سیاست رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .

TECHNICAL SPECIFICATIONS

Country of origin
ایالات متحده آمریکا
