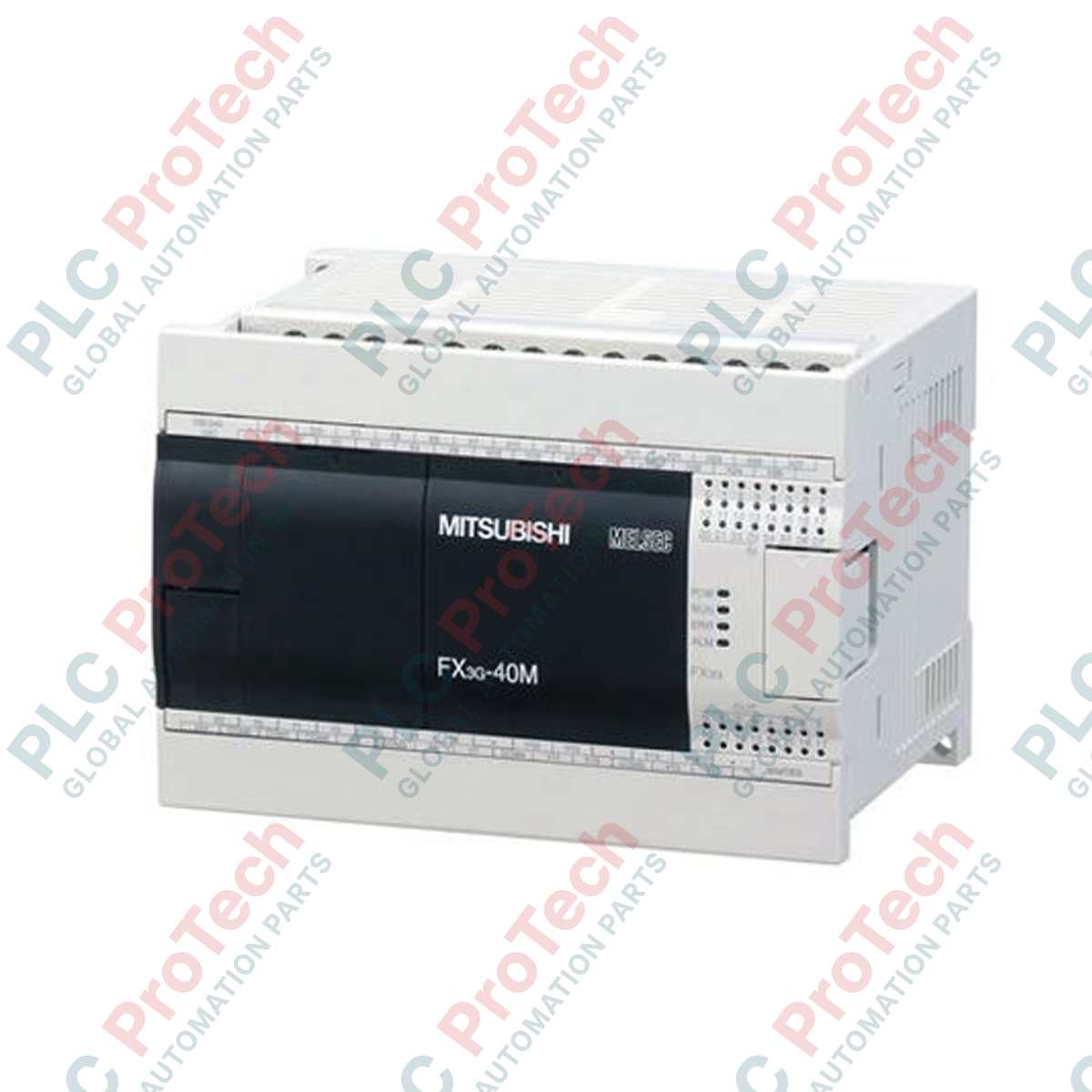

ماژول CPU PLC سری Melsec FX3G میتسوبیشی الکتریک FX3G-40MT/ES

ماژول CPU PLC سری Melsec FX3G میتسوبیشی الکتریک FX3G-40MT/ES

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: FX3G-40MT/ES

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های CPU PLC

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 700g

  • ابعاد: 130mm x 90mm x 86mm

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

با مدیریت توالی‌های فشرده اتوماسیون صنعتی با پردازش سرعت بالا، Mitsubishi Electric FX3G-40MT/ES به‌عنوان واحد پردازش اصلی قدرتمند در خانواده PLCهای MELSEC FX3G Series عمل می‌کند. این میکروکنترلر بهینه‌شده برای عملکرد مقرون‌به‌صرفه، 24 ورودی دیجیتال و 16 خروجی ترانزیستوری را در یک فضای جمع‌وجور ادغام می‌کند. این دستگاه با منبع تغذیه گسترده 100-240 VAC کار می‌کند و دارای شمارنده‌های سرعت بالا، قابلیت توسعه دو باس و پورت‌های ارتباطی USB/سریال یکپارچه است که امکان ادغام انعطاف‌پذیر در معماری‌های کنترل مدرن را فراهم می‌آورد.

ویژگی‌های کلیدی

  • معماری دو باس: پشتیبانی از استفاده همزمان از آداپتورهای عملکرد ویژه نوع FX3U و بلوک‌های توسعه استاندارد سری FX.
  • حافظه برنامه بزرگ: شامل 32,000 مرحله حافظه EEPROM داخلی که برای نگهداری برنامه استاندارد نیازی به باتری ندارد.
  • موقعیت‌یابی با سرعت بالا: دارای شمارنده‌های سرعت بالا (تا 60 کیلوهرتز) و خروجی‌های پالس یکپارچه (تا 100 کیلوهرتز) برای کنترل مستقیم استپر یا سروو.
  • پورت‌های ارتباطی دوگانه: شامل رابط‌های USB 2.0 و RS-422 داخلی برای برنامه‌ریزی، راه‌اندازی و اتصال HMI آسان.

کاربردها

  • سیستم‌های نقاله و جداسازی: پاسخ‌دهی با سرعت بالا و I/O یکپارچه برای مدیریت سنسورها و عملگرهای پنوماتیک به‌صورت کارآمد.
  • ماشین‌آلات بسته‌بندی و برچسب‌زنی: تولید دقیق پالس‌های گام و جهت برای تغذیه فیلم و ثبت چاقوی چرخشی.
  • سیستم‌های کنترل محیطی: ادغام Modbus برای پنل‌های اقلیم، تهویه و پمپاژ آب.

مشخصات فنی

تولیدکننده میتسوبیشی الکتریک
شماره مدل FX3G-40MT/ES
سری MELSEC FX3G
ولتاژ منبع تغذیه 100 تا 240 VAC (+10% / -15%)، 50/60 هرتز
مصرف برق 37 وات
ورودی‌های یکپارچه 24 ورودی (24 VDC، Sink/Source، 7mA)
خروجی‌های یکپارچه 16 خروجی (ترانزیستور، نوع Sink)
حافظه برنامه 32,000 مرحله (EEPROM داخلی)
حد دمای کاری 0 تا 55 درجه سانتی‌گراد (دمای کاری محیط)
ابعاد (عرض × ارتفاع × عمق) 130 میلی‌متر × 90 میلی‌متر × 86 میلی‌متر
وزن حمل و نقل (محاسبه شده) 1.0 کیلوگرم
کشور سازنده ژاپن

اتصالات و رابط‌ها

برچسب ترمینال وظیفه / تخصیص مدار
L, N ورودی‌های منبع تغذیه AC (100 تا 240 VAC)
S/S ترمینال انتخابگر Sink / Source برای ورودی‌های 24 VDC
X0 تا X27 کانال‌های ورودی دیجیتال 24 ولت DC
COM1 تا COM4 ترمینال‌های مشترک برای خروجی‌های ترانزیستور
Y0 تا Y17 خروجی‌های ترانزیستور (Sink) (حداکثر 0.5 آمپر به ازای هر کانال)

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

FX3G-40MT/ES مسیر مناسبی برای مدرن‌سازی واحدهای قدیمی FX1N-40MT-ES/UL است. فرم فاکتور بسیار سازگار است، اما توجه داشته باشید که نرم‌افزار برنامه‌نویسی نیاز به GX Works2 (یا GX Developer نسخه 8.72A و بالاتر) دارد. قبل از دانلود پارامترهای برنامه، مطمئن شوید که پیکربندی پروژه به FX3G/FX3GC در تنظیمات پروژه تغییر یافته است.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام طراحی پنل کنترل، از قرار دادن کنتاکتورهای پرقدرت مستقیماً در کنار واحد پایه FX3G-40MT/ES خودداری کنید تا تداخل الکترومغناطیسی روی ورودی‌های سرعت بالا کاهش یابد. حداقل 50 میلی‌متر فاصله در تمام طرف‌های محفظه حفظ کنید تا از تجمع حرارت داخلی جلوگیری شود، به‌ویژه هنگام استفاده از خروجی برق سرویس 24 ولت DC داخلی در حداکثر ظرفیت آن.

نکات راه‌اندازی و سیم‌کشی

برای پیکربندی ورودی‌های دیجیتال به صورت Sink، ترمینال S/S را مستقیماً به ترمینال 24 ولت داخلی جامپر کنید. برای ورودی‌های Source، S/S را به ترمینال 0 ولت متصل کنید. اطمینان حاصل کنید که جریان بار حداکثر در هر گروه مشترک ترانزیستور (COM1 تا COM4) از 0.8 آمپر تجاوز نکند تا از خرابی حرارتی مسیر خروجی داخلی جلوگیری شود.

راهنمای نصب

هشدار حیاتی: ایمنی در اولویت است

قبل از نصب، مونتاژ یا سیم‌کشی این دستگاه، تمام منابع برق AC اولیه و کمکی را ایزوله کنید. ولتاژ باقی‌مانده در خازن‌های منبع تغذیه می‌تواند باعث شوک الکتریکی کشنده یا خرابی تجهیزات شود. قبل از برداشتن پوشش ترمینال‌ها، با ولت‌متر کالیبره شده از قطع برق اطمینان حاصل کنید.

1
واحد PLC را روی ریل DIN افقی و تمیز 35 میلی‌متری (DIN46277) داخل یک محفظه صنعتی NEMA4 یا IP54 نصب کنید. از قفل‌های کشویی یکپارچه برای ثابت نگه داشتن واحد در برابر لرزش استفاده کنید.
2
ترمینال زمین عملکردی را با استفاده از سیم زمین 2 میلی‌متر مربع یا ضخیم‌تر به خط زمین محافظ ایزوله شده (زمین کلاس D: امپدانس 100 اهم یا کمتر) متصل کنید. سیم‌کشی زمین را با ماشین‌آلات سنگین الکتریکی مشترک نکنید.
3
ورودی برق AC (100-240 VAC) را به ترمینال‌های L و N متصل کنید. سیم‌های ورودی AC را به‌گونه‌ای قرار دهید که از سیگنال‌های ورودی/خروجی DC با ولتاژ پایین فاصله داشته باشند تا از القای نویز جلوگیری شود.
Loading product navigation…
Key Features:
#Melsec FX3G Series #PLC CPU Modules

What software is required to program this module?
You can program it using Mitsubishi Electric's GX Works2 or GX Developer (version 8.72A or later). Standard connection is achieved via the built-in USB mini-B port.

Does this model have a battery inside?
No, it features internal non-volatile EEPROM that stores up to 32,000 steps of program memory without requiring battery backup. An optional battery can be added only if keep-alive memory registers are required.

Are the outputs of this controller sink or source?
The FX3G-40MT/ES features Transistor Sink (NPN) outputs. Current flows into the output terminal when active.

Can I expand this unit with additional inputs and outputs?
Yes, you can expand it up to 128 local digital I/O points (or up to 256 points via CC-Link networks) using standard FX Series expansion modules and function adapters.
