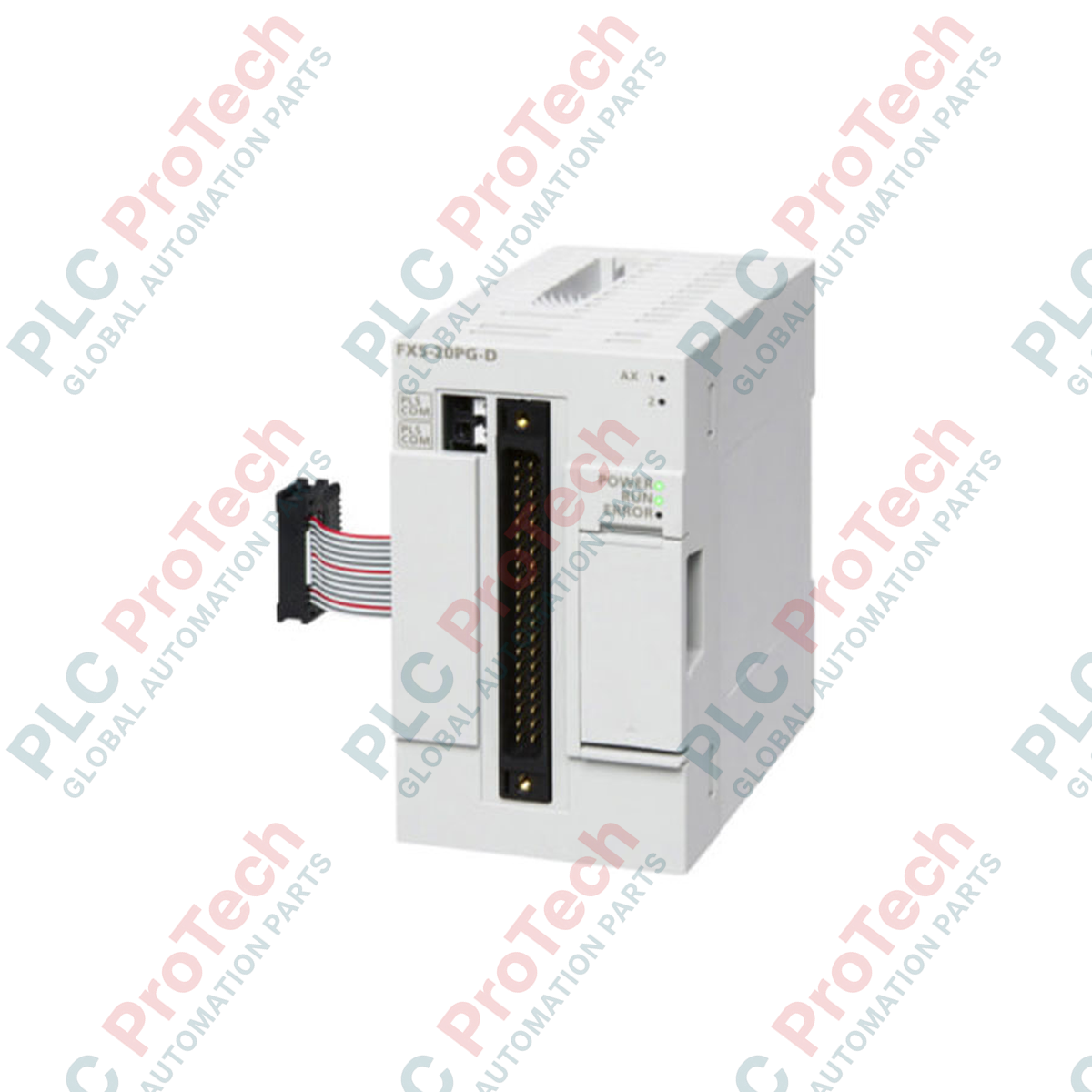

ماژول موقعیت‌یابی قطار پالس دومحوره سری MELSEC iQ-F میتسوبیشی الکتریک FX5-20PG-D

توضیحات

ماژول FX5-20PG-D میتسوبیشی الکتریک برای ارائه کنترل حرکت با سرعت و دقت بالا طراحی شده و قابلیت‌های اختصاصی موقعیت‌یابی با قطار پالس ۲ محور را در پلتفرم کنترلی فشرده MELSEC iQ-F فراهم می‌کند. این ماژول به خروجی‌های درایور خط تفاضلی مجهز است و آن را برای وظایف موقعیت‌یابی حساس به نویز و پربسامد، شامل تقویت‌کننده‌های سروو و موتورهای پله‌ای، ایدئال می‌سازد. با واگذاری محاسبات پیچیده مسیر حرکت از CPU اصلی، زمان‌های پاسخ قطعی سیستم را برای عملیات بسته‌بندی، جابه‌جایی مواد و مونتاژ تضمین می‌کند.

ویژگی‌ها

• کنترل مستقل یا هم‌زمان ۲ محور با قابلیت‌های درون‌یابی خطی.
• طراحی خروجی درایور خط تفاضلی برای ایمنی الکتریکی برتر در برابر نویز و فواصل انتقال طولانی‌تر.
• نرخ‌های خروجی پالس پرسرعت تا ۵ مگاپالس بر ثانیه برای نمایه‌سازی فوق‌دقیق موتور.
• ورودی‌های خارجی اختصاصی برای کلیدهای محدودکننده، داگ‌های نقطه نزدیک و سیگنال‌های توقف، با هدف تضمین ایمنی موقعیت‌یابی در سطح سخت‌افزار.
• یکپارچه‌سازی مستقیم با نرم‌افزار GX Works3 برای پیکربندی و پایش ساده پارامترها.

کاربردها

• سیستم‌های گنتری پرسرعت چندمحوره برای برداشتن و جایگذاری.
• محورهای تغذیه ماشین‌آلات بسته‌بندی فرم‌دهی، پرکردن و درزبندی.
• میزهای نمایه‌سازی چرخشی دقیق و ایستگاه‌های هم‌راستاسازی نوار نقاله.
• تجهیزات جابه‌جایی و مراحل موقعیت‌یابی مواد نیمه‌رسانا.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

مدل FX5-20PG-D از خروجی‌های درایور خط تفاضلی استفاده می‌کند که باید از مدل FX5-20PG-P، مجهز به خروجی‌های ترانزیستوری/کلکتور باز، متمایز شود. در حالی که نسخه «-P» به مسیرهای کابلی فیزیکی کوتاه‌تر و سرعت پالس پایین‌تر محدود است، مدل «-D» به‌طور ویژه برای ردیابی پرسرعت و سیم‌کشی طولانی تا ۱۰ متر بدون افت سیگنال بهینه شده است. پیش از راه‌اندازی، اطمینان حاصل کنید که تقویت‌کننده سروو یا رابط‌های درایو شما از ورودی‌های تفاضلی، مانند استانداردهای RS-422، پشتیبانی می‌کنند.

خطاهای رایج کاربردی و نکات مهندسی

هنگام مسیریابی سیگنال‌های قطار پالسی با فرکانس بالا (تا ۵ Mpps)، کوپل نویز الکتریکی شایع‌ترین علت از دست رفتن پالس‌ها یا انحراف موقعیت است. از عبور موازی کابل‌های خروجی FX5-20PG-D با خطوط موتور AC پرقدرت یا کابل‌های برق درایو فرکانس متغیر (VFD) خودداری کنید. در داخل تابلو کنترل، حداقل فاصله فیزیکی ۱۰۰ میلی‌متر را رعایت کنید و اگر کابل‌های سیگنال ناچارند از مسیرهای جریان بالا عبور کنند، آن‌ها را در لوله‌های فلزی اختصاصی و زمین‌شده عبور دهید.

نکات راه‌اندازی و سیم‌کشی

برای حفظ یکپارچگی قابل‌اعتماد سیگنال تفاضلی، همیشه برای خطوط پالس و جهت از کابل زوج‌تابیده شیلددار (STP) استفاده کنید. برای جلوگیری از ایجاد حلقه زمین، شیلد کابل را فقط در سمت گیرنده (شاسی تقویت‌کننده سروو) به زمین متصل کنید. هنگام پیکربندی نرم‌افزار در GX Works3، مطمئن شوید حالت فعال (قطبیت منطقی پالس) با پیکربندی پارامترهای درایو مطابقت دارد؛ تنظیم نادرست قطبیت معمولاً با بروز فوری خطای حرکت بیش‌ازحد یا حرکت محورها در جهت مخالف هنگام توالی‌های بازگشت به مبدأ آشکار می‌شود.
