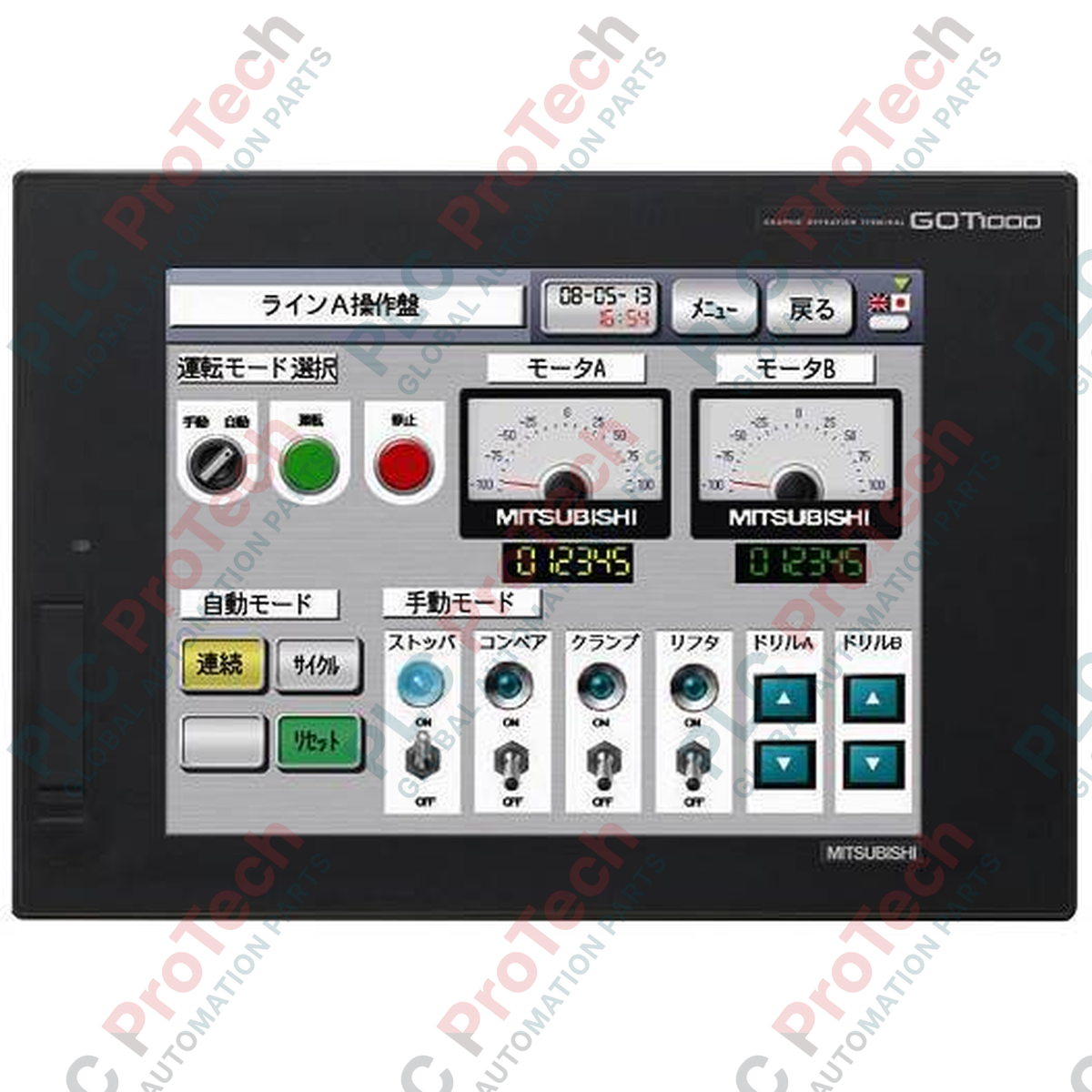

HMI سری GOT1000 میتسوبیشی الکتریک GT1675M-VTBA

توضیحات

با GT1675M-VTBA، پایانه اپراتوری لمسی ممتاز ۱۰٫۴ اینچی از مجموعه GOT1000 HMI، قابلیت‌های بصری‌سازی قدرتمندی را در معماری‌های کنترلی خود به کار بگیرید. این پایانه که برای ارائه وضوح استثنایی و کنترل انعطاف‌پذیر اپراتور طراحی شده است، به پنل LCD رنگی TFT با روشنایی بالا مجهز است که قابلیت نمایش ۶۵٬۵۳۶ رنگ را با زاویه دید گسترده تا ۸۸ درجه در همه جهات دارد. این پایانه که برای یکپارچه‌سازی بی‌وقفه با سیستم طراحی شده است، منطق کنترلی و داده‌های بصری‌سازی را هماهنگ می‌کند تا بهره‌وری عملیاتی در محل را بهبود دهد.

این دستگاه به صفحه‌نمایش لمسی مقاومتی آنالوگ مجهز است که از چیدمان‌های دلخواه کلیدها تا حداقل ۲ × ۲ نقطه برای هر کلید پشتیبانی می‌کند و انعطاف‌پذیری بسیار بیشتری در طراحی رابط کاربری نسبت به پنل‌های ماتریسی سنتی ارائه می‌دهد. با ظرفیت داخلی ۱۵ مگابایت حافظه فلش، اپراتورهای صنعتی می‌توانند تصاویر گرافیکی دقیق، پروژه‌های چندزبانه و فایل‌های گزارش جامع سیستم را ذخیره کنند. قابلیت پشتیبان‌گیری از داده‌های حیاتی ساعت و تعمیرونگهداری، به‌واسطه ماژول باتری لیتیومی اختصاصی GT15-BAT، در طول زمان به‌طور قابل‌اعتماد حفظ می‌شود.

ویژگی‌ها

• نمایشگر رنگی TFT با وضوح‌بالای ۱۰٫۴ اینچی و وضوح VGA برابر با ۶۴۰ × ۴۸۰ پیکسل.
• قابلیت دید استثنایی با درخشندگی ۴۵۰ cd/m² و سیستم تنظیم روشنایی ۸ سطحی.
• نور پس‌زمینه لامپ کاتد سرد قابل‌تعویض، مجهز به تشخیص سوختگی و گزینه‌های قابل‌تنظیم محافظ صفحه‌نمایش.
• صفحه‌نمایش لمسی مقاومتی آنالوگ که امکان شخصی‌سازی دقیق چیدمان کلیدها را فراهم می‌کند.
• حافظه فلش داخلی سخاوتمندانه ۱۵ مگابایتی برای پروژه‌ها، فونت‌ها و پیکربندی‌های سیستم.
• گواهی‌های جامع ایمنی دریایی، داخلی و بین‌المللی برای استقرار در سراسر جهان.

کاربردها

• پایش تولید برق و تأسیسات زیربنایی.
• سامانه‌های پالایش نفت، گاز و پتروشیمی.
• سامانه‌های کنترل دریایی و کشتی که به تأییدیه‌های دریایی ABS، DNV و Lloyd's Register نیاز دارند.
• خطوط تولید مونتاژ و ساخت خودکار.
• عملیات تصفیه آب و کنترل محیطی.

مشخصات فنی

راهنمای نصب

• اطمینان حاصل کنید که پنل نصب صاف، تمیز و عاری از نقص‌های ساختاری باشد تا آب‌بندی مناسب در برابر عوامل محیطی تضمین شود.
• شیار نصب را دقیقاً با ابعاد 289 میلی‌متر × 200 میلی‌متر برش دهید تا از گیرکردن سازه یا نفوذ جلوگیری شود.
• واحد HMI را با استفاده از براکت‌های نصب پیشنهادی به‌طور محکم ثابت کنید و آن‌ها را به‌صورت یکنواخت سفت کنید تا قاب جلویی تغییر شکل ندهد.
• اطمینان حاصل کنید که دمای محیط اطراف محل نصب در محدوده عملیاتی مشخص‌شده باقی بماند.
• کابل‌های ارتباطی مسیر و کابل‌های برق فشارقوی را در کانال‌های جداگانه عبور دهید تا تداخل الکترومغناطیسی (EMI) به حداقل برسد.

انطباق و گواهی‌ها

• UL / cUL
• CE (دستورالعمل سازگاری الکترومغناطیسی، دستورالعمل ولتاژ پایین)
• KC
• طبقه‌بندی‌های دریایی: ABS، BV، DNV، LR، NK، RINA، GL
