تولیدکننده: Mitsubishi Electric
شماره محصول: GT1685M-STBD
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پنل‌های اپراتوری HMI
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8000g
ابعاد: 395 x 310 x 145 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

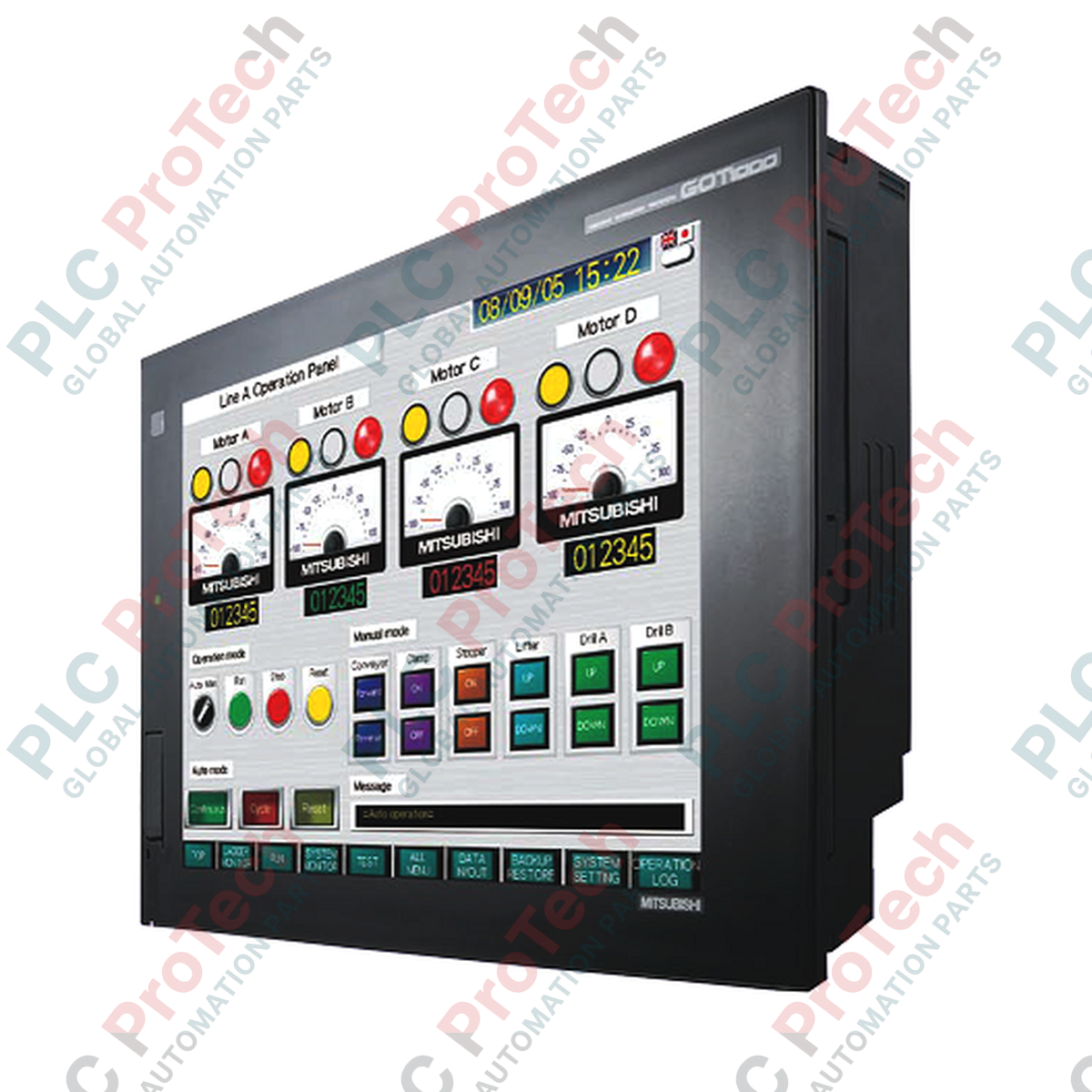

Mitsubishi Electric GT1685M-STBD یک ترمینال اپراتوری HMI با عملکرد بالا و نمایشگر 12.1 اینچی است که برای ارائه بصری قدرتمند و کنترل سیستم در معماری GOT1000 طراحی شده است. این رابط سازگار با محتوای چندرسانه‌ای، مجهز به نمایشگر رنگی TFT نوع SVGA با روشنایی بالا و پشتیبانی از 65,536 رنگ است و در محیط‌های صنعتی چالش‌برانگیز، وضوحی عالی و زاویه دید گسترده‌ای در اختیار اپراتورها قرار می‌دهد. این دستگاه دارای 15MB حافظه فلش داخلی برای پردازش گرافیک‌های پیچیده، ثبت داده‌ها و میزبانی پیکربندی‌های سیستم‌عامل است. برای یکپارچه‌سازی آسان با سیستم طراحی شده و به رابط‌های سریال داخلی Ethernet، RS-232 و RS-422/485، به‌همراه دو درگاه USB و یک شکاف کارت CompactFlash مجهز است تا اتصال متنوع به PLCها، درایوهای فرکانس و شبکه‌های کنترل نظارتی را تضمین کند.
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | میتسوبیشی الکتریک |
| شماره مدل | GT1685M-STBD |
| سری | GOT1000 (پلتفرم GT16) |
| نوع دستگاه نمایش | LCD رنگی TFT (روشنایی بالا، زاویه دید گسترده) |
| اندازه صفحه‌نمایش | ۱۲٫۱ اینچ |
| وضوح تصویر | 800 x 600 پیکسل (SVGA) |
| رنگ‌های نمایش | ۶۵٬۵۳۶ رنگ |
| زاویه دید | راست/چپ: ۸۰ درجه، بالا: ۶۰ درجه، پایین: ۸۰ درجه |
| نوع نور پسزمینه | لامپ فلورسنت کاتد سرد قابل‌تعویض (CCFL) |
| نوع صفحه لمسی | مقاومتی آنالوگ (تک‌نقطه‌ای) |
| حافظه داخلی | حافظه فلش 15MB (درایو C) |
| ولتاژ منبع تغذیه ورودی | 24VDC (+25%, -20%) |
| مصرف برق | ۴۰ وات یا کمتر (با خاموش بودن نور پسزمینه ۲۶ وات یا کمتر) |
| ولتاژ تحمل | 500VDC به‌مدت ۱ دقیقه بین ترمینال برق و زمین |
| مقاومت عایقی | ۱۰ مگااهم یا بیشتر (500VDC با استفاده از تستر عایق) |
| ساختار حفاظتی | سطح جلویی: IP67، داخل تابلو: IP2X |
| ابعاد خارجی (W x H x D) | 316 x 242 x 52 mm |
| ابعاد برش پنل | 302 x 228 mm |
| وزن خالص دستگاه | 2.7 kg |
| وزن حمل (محاسبه‌شده) | 3.85 kg |
| ابعاد بسته‌بندی (محاسبه‌شده) | 395 x 310 x 145 mm |
| نوع رابط | رابط / مشخصات | تخصیص عملکردی |
|---|---|---|
| RS-232 | D-sub نه‌پین (نری) | ارتباط با PLC، اتصال برنامهریزی رایانه (تا 115200 bps) |
| RS-422/485 | ۱۴ پین (مادگی) | شبکه‌سازی کنترل‌کننده و رابط‌های فیلدباس چندنقطه‌ای (تا 115200 bps) |
| اترنت | RJ-45 (100BASE-TX) | اتصال کنترل‌کننده شبکه، مسیریابی داده‌های رابط MES، رابط میزبان راه دور |
| میزبان USB | Type-A (USB 1.1 / 2.0 Full Speed) | انتقال حافظه خارجی، یکپارچه‌سازی صفحه‌کلید/ماوس، رابط دستگاه بارکدخوان |
| دستگاه USB | Mini-B (USB 1.1 / 2.0 Full Speed) | رابط مستقیم رایانه برای انتقال پروژه، بهروزرسانی سیستم‌عامل، حالت شفاف FA |
| شیار کارت CF | CompactFlash نوع I | ثبت داده، مدیریت دستور ساخت، راه‌اندازی سیستم پشتیبان، ذخیره‌سازی صفحههای محلی‌سازی‌شده |
GT1685M-STBD بخشی از خانواده محصولات قدیمی GOT1000 است. برای طراحی‌های نوین سیستم که به مهاجرت به پلتفرم‌های نسل فعلی نیاز دارند، این ماژول از نظر عملکردی با سری GOT2000 (مانند GT2712-STBD) مطابقت دارد. طراحی‌های صفحه‌نمایش ایجادشده برای GT1685M در GT Works3 را میتوان با استفاده از ابزار بومی مهاجرت در GT Works3 به‌صورت خودکار به سری GT27 ارتقا داد و کامپایل کرد. هنگام مهاجرت، پیکربندی‌های ماژول ارتباطی را بررسی کنید، زیرا واحدهای توسعه گذرگاه پشتی در نسل‌های GOT1000 و GOT2000 متفاوت هستند.
هنگام نصب GT1685M-STBD در محیط‌هایی با نویز الکتریکی زیاد، اطمینان حاصل کنید که منبع تغذیه 24VDC تمیز و اختصاصی است. افت‌های گذرای ولتاژ یا الگوهای ریپل بیش از آستانه -20٪ (کمتر از 19.2VDC) می‌توانند باعث ریست‌های غیرمنتظره واچ‌داگ یا تغییرات کالیبراسیون لمسی شوند. همچنین بررسی کنید که تنظیمات مهلت خاموش‌شدن نور پسزمینه نمایشگر در پیکربندی پروژه بهینه باشد؛ روشن‌ماندن طولانی‌مدت صفحه با حداکثر روشنایی (470 cd/m2) در دماهای بیش از 45 degC فرسودگی لامپ CCFL را تسریع می‌کند و عمر عملکردی معمول 50,000 ساعته را کاهش می‌دهد.
برای ارتباط صنعتی از طریق رابط 14 پین RS-422/485، از کابل‌های زوجتابیده شیلددار (مانند Belden 3106A یا معادل آن) استفاده کنید. سیم شیلد را به‌طور ایمن به ترمینال Functional Ground (FG) روی ترمینال‌بلوک GOT وصل کنید و آن را در یک نقطه واحد داخل محفظه زمین کنید. هنگام استفاده از GT Works3 برای بهروزرسانی پروژه، از درگاه USB Mini-B برای انتقال سریع و با یکپارچگی بالا استفاده کنید؛ بااین‌حال، اگر از طریق اترنت ارتقا می‌دهید، یک نشانی IP ثابت روی لپ‌تاپ پیکربندی خود تنظیم کنید که با ماسک زیرشبکه HMI محلی مطابقت داشته باشد تا از قطع‌شدن انتقال جلوگیری شود.
هشدار حیاتی:
پیش از انجام هرگونه نصب مکانیکی، برش پنل یا تغییر در سیم‌کشی، ورودی برق کابینت اصلی را کاملاً ایزوله و بی‌برق کنید. با یک مولتی‌متر کالیبره بررسی کنید که ولتاژ تمام اتصالات ترمینال 0V باشد. ایزوله‌نکردن ورودی‌های 24VDC می‌تواند باعث آسیب به ترمینال، خرابی قطعات داخلی ماژول یا خطر برق‌گرفتگی شود.
یک برش دقیق با عرض 302 میلی‌متر و ارتفاع 228 میلی‌متر در پنل ایجاد کنید. برای جلوگیری از خراشیده‌شدن واشر محافظ، تمام لبه‌های فلزی را پلیسه‌گیری کنید.
بررسی کنید که واشر لاستیکی آب‌بندی‌شده به‌درستی در شیار قاب HMI قرار گرفته باشد تا حفاظت IP67 سطح جلویی تضمین شود.
HMI را از سمت جلوی برش پنل وارد کنید. براکت‌های فلزی نصب ارائه‌شده را از پشت سفت کنید. برای جلوگیری از تاب‌برداشتن پنل جلویی، گشتاور سفت‌کردن 0.36 تا 0.48 N-m را اعمال کنید.
اتصالات برق 24VDC را با استفاده از ترمینال‌های پیچی M3 (با کابلشوهای RAV1.25-3 یا V2-S3.3) خاتمه دهید. پیچ‌های ترمینال‌بلوک را با گشتاور بین 0.5 و 0.8 N-m سفت کنید.
سیم ارت عملکردی اختصاصی (FG) را به یک ترمینال‌استریپ تمیز روی بک‌پلین خود وصل کنید. سپس کابل‌های سریال، اترنت و USB را مطابق منطق پروژه متصل کنید.
