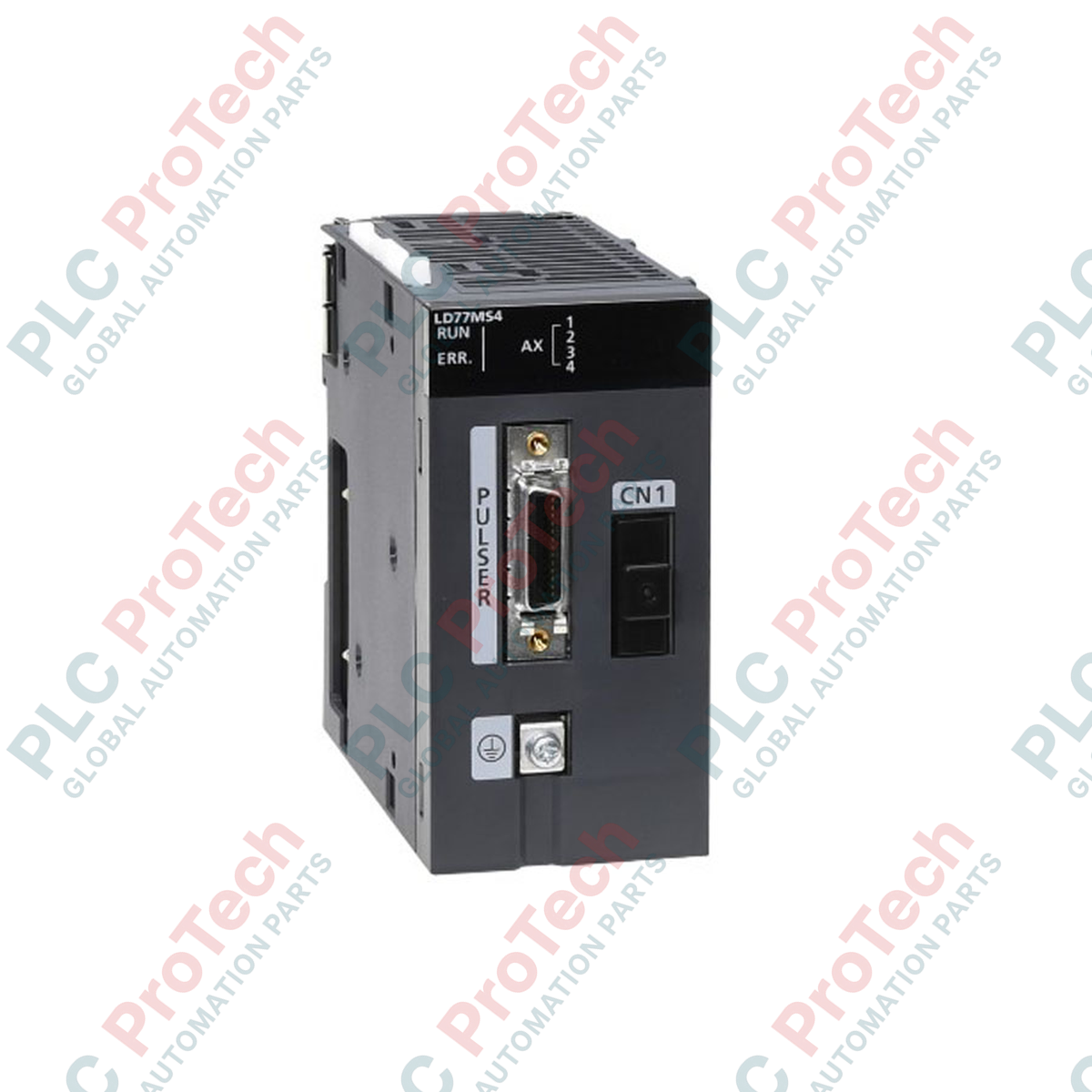

ماژول حرکت ساده سری MELSEC-L میتسوبیشی الکتریک LD77MS4

Q: LD77MS4 برای اتصال به درایوهای سروو از چه رابط شبکهای استفاده میکند؟

این ماژول از شبکه فیبر نوری پرسرعت SSCNET III/H استفاده میکند که مصونیت بالایی در برابر نویز و چرخههای همگامسازی سریع ارائه میدهد.

Q: برای پیکربندی ماژول LD77MS4 به چه نرمافزاری نیاز است؟

برنامهنویسی، پیکربندی و عیبیابی با استفاده از نرمافزار MELSOFT GX Works2 به همراه ابزار یکپارچه تنظیم ماژول حرکت ساده انجام میشود.

Q: آیا LD77MS4 از بادامک الکترونیکی و کنترل همزمان پشتیبانی میکند؟

بله، این ماژول از کنترل همزمان پیشرفته، نسبتهای دنده الکترونیکی، جبرانسازی فاز و پروفایلهای بادامک الکترونیکی پشتیبانی میکند.

SKU LD77MS4

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: LD77MS4
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های حرکت ساده
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 220g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

یکپارچه‌سازان سیستم که به کنترل چندمحوره بسیار هماهنگ نیاز دارند، می‌توانند از ماژول حرکت ساده LD77MS4 برای دستیابی به موقعیت‌یابی پرسرعت از طریق شبکه فیبر نوری استفاده کنند. این ماژول که برای یکپارچه‌سازی با پلتفرم PLC سری MELSEC-L طراحی شده است، به‌عنوان کنترل‌کننده‌ای اختصاصی عمل می‌کند و قابلیت مدیریت حداکثر 4 محور حرکتی را دارد. این ماژول از عملیات پیچیده‌ای مانند کنترل موقعیت‌یابی، کنترل هم‌زمان، پروفایل‌های بادامک الکترونیکی و کنترل سرعت-گشتاور پشتیبانی می‌کند.

ماژول LD77MS4 با استفاده از پروتکل ارتباطی اختصاصی SSCNET III/H، انتقال داده سریع و مصون از نویز را بین کنترل‌کننده و تقویت‌کننده‌های سروو سازگار تضمین می‌کند. این ماژول محاسبات سنگین مسیرهای حرکتی را از CPU اصلی جدا می‌کند و عملکرد قطعی با نوسان زمانی کم را در خطوط تولید صنعتی تضمین می‌نماید.

ویژگی‌ها

کنترل حداکثر 4 محور فیزیکی مستقل یا هم‌زمان.
ارتباط از طریق شبکه فیبر نوری پرسرعت و مصون از نویز SSCNET III/H.
اجرای پروفایل‌های پیشرفته کنترل حرکت، شامل بادامک الکترونیکی، دنده‌بندی و جبران‌سازی فاز.
ارائه 4 کانال ورودی دیجیتال یکپارچه برای ثبت علائم و محدودیت‌های پرسرعت.
راه‌اندازی و آزمایش تشخیصی ساده از طریق نرم‌افزار مهندسی GX Works2.

کاربردها

ماشین‌آلات بسته‌بندی، شامل فرم‌دهی-پرکردن-بستن، برچسب‌زنی و کارتن‌گذاری.
سیستم‌های جابه‌جایی مواد، شامل سیستم‌های گنتری پرسرعت و نوار نقاله‌ها.
خطوط مونتاژ خودکار و سیستم‌های برداشتن و جای‌گذاری.
برشگرهای چرخشی، قیچی‌های پروازی و سیستم‌های سیم‌پیچی.

مشخصات فنی

دسته‌بندیپارامتر مشخصات

سازنده	Mitsubishi Electric
مدل / شماره قطعه	LD77MS4
سری	سری MELSEC-L
نوع ماژول	ماژول حرکت ساده
تعداد محورهای کنترلی	4 محور
سیستم اتصال سروو	SSCNET III/H (1 سیستم)
چرخه کنترل	0.888 ms / 1.777 ms
تعداد نقاط ورودی	4 نقطه (سیگنال‌های فرمان خارجی: FLS، RLS، DOG، STOP)
روش ایزولاسیون ورودی	ایزولاسیون با فوتوکاپلر
ولتاژ نامی ورودی	24 VDC
جریان نامی ورودی	تقریباً 5 mA
محدوده ولتاژ ورودی عملیاتی	21.6 تا 26.4 VDC (ضریب ریپل 5٪ یا کمتر)
مصرف جریان داخلی (5 VDC)	0.60 A
جرم (وزن)	0.22 kg

اتصالات و رابط‌ها

پین ترمینال/درگاهنام عملکرد/سیگنال

کانکتور SSCNET III/H	رابط فیبر نوری برای زنجیره اتصال تقویت‌کننده‌های سروو
پین ورودی 1	محدودکننده حرکت رو به جلو (FLS)
پین ورودی 2	محدودکننده حرکت معکوس (RLS)
پین ورودی 3	نقطه نزدیک مرجع (DOG)
پین ورودی 4	توقف کاهشی (STOP)
پین COM	ترمینال مشترک ورودی (مشترک مثبت/منفی)

راهنمای نصب

برای جلوگیری از برق‌گرفتگی، پیش از نصب، جداسازی یا سیم‌کشی ماژول، همیشه همه منابع تغذیه خارجی را ایزوله کنید.
فقط از کابل‌های فیبر نوری مشخص‌شده Mitsubishi SSCNET III/H استفاده کنید. برای جلوگیری از تضعیف سیگنال یا آسیب فیزیکی، حداقل شعاع خم کابل‌های فیبر نوری را رعایت کنید.
برای حذف تداخل الکترومغناطیسی، کابل‌های ارتباطی فیبر نوری و سیگنال‌های ولتاژ پایین را جدا از خطوط موتور AC ولتاژ بالا عبور دهید.
ماژول را به‌طور محکم روی ریل DIN سری L نصب کنید و مطمئن شوید کانکتورهای باس کاملاً درگیر و قفل شده‌اند.

FAQ

ماژول LD77MS4 میتسوبیشی از چند محور کنترلی پشتیبانی می‌کند؟

ماژول حرکت ساده LD77MS4 از کنترل حداکثر ۴ محور حرکتی پشتیبانی می‌کند.

LD77MS4 برای اتصال به درایوهای سروو از چه رابط شبکه‌ای استفاده می‌کند؟

این ماژول از شبکه فیبر نوری پرسرعت SSCNET III/H استفاده می‌کند که مصونیت بالایی در برابر نویز و چرخه‌های همگام‌سازی سریع ارائه می‌دهد.

برای پیکربندی ماژول LD77MS4 به چه نرم‌افزاری نیاز است؟

برنامه‌نویسی، پیکربندی و عیب‌یابی با استفاده از نرم‌افزار MELSOFT GX Works2 به همراه ابزار یکپارچه تنظیم ماژول حرکت ساده انجام می‌شود.

آیا LD77MS4 از بادامک الکترونیکی و کنترل هم‌زمان پشتیبانی می‌کند؟

بله، این ماژول از کنترل هم‌زمان پیشرفته، نسبت‌های دنده الکترونیکی، جبران‌سازی فاز و پروفایل‌های بادامک الکترونیکی پشتیبانی می‌کند.
