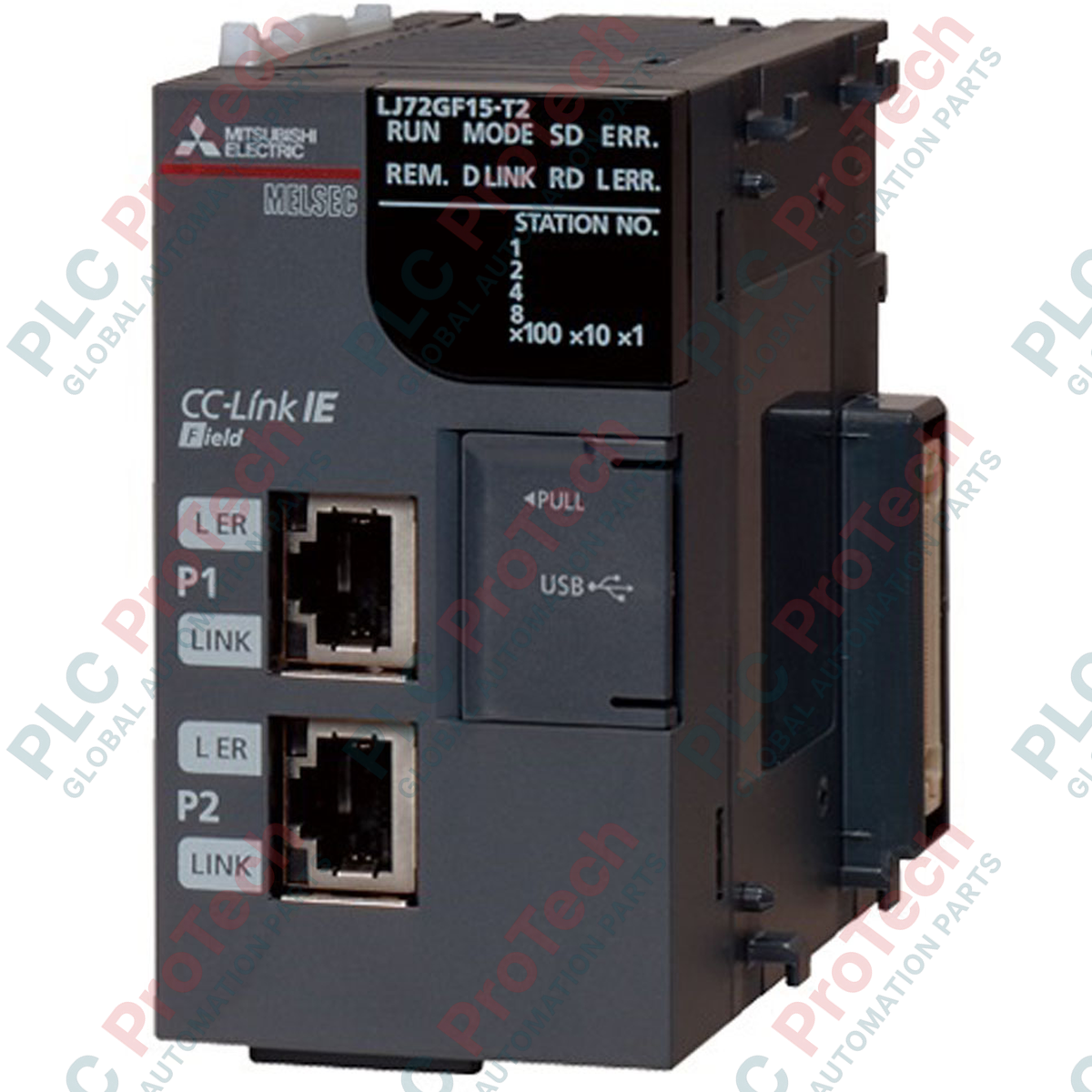

ماژول هد فیلد CC-Link IE سری MELSEC L مدل LJ72GF15-T2-CM میتسوبیشی الکتریک

ماژول هد فیلد CC-Link IE سری MELSEC L مدل LJ72GF15-T2-CM میتسوبیشی الکتریک

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: LJ72GF15-T2-CM

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های شبکه PLC

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

با ایجاد اتصال قابل اعتماد و قطعی گره‌های از راه دور در معماری‌های اتوماسیون توزیع‌شده، Mitsubishi Electric LJ72GF15-T2-CM به عنوان یک ماژول سر شبکه CC-Link IE Field با عملکرد بالا عمل می‌کند. این ایستگاه دستگاه هوشمند، ماژول‌های دیجیتال و آنالوگ غیرمتمرکز را مستقیماً به کنترلر اصلی از طریق شبکه اترنت پرسرعت متصل می‌کند. طراحی شده برای پلتفرم سری MELSEC L، از توپولوژی‌های مدولار پیچیده پشتیبانی می‌کند و در عین حال زمان پاسخ سریع و تشخیص‌های گسترده در سراسر شبکه صنعتی را حفظ می‌کند.

ویژگی‌ها

  • انتقال با سرعت بالا: پشتیبانی از سرعت ارتباط 1 گیگابیت بر ثانیه بر روی رسانه‌های اترنت صنعتی استاندارد برای تبادل داده‌های چرخه‌ای با تأخیر نزدیک به صفر.
  • ظرفیت گسترده گره‌ها: مدیریت تا 2048 نقطه ورودی/خروجی از راه دور و 1024 کلمه داده رجیستر از راه دور در هر ایستگاه.
  • عملکردهای یکپارچه RAS: دارای تشخیص‌های قابلیت اطمینان، در دسترس بودن و سرویس‌دهی برای شناسایی فوری خطاهای شبکه.
  • کامل بودن سیستم: به صورت استاندارد با پوشش باس END لازم برای اطمینان از خاتمه صحیح بک‌پلین عرضه می‌شود.
  • قابلیت توسعه مدولار: امکان اتصال مستقیم ماژول‌های دیجیتال، آنالوگ و عملکردهای تخصصی استاندارد سری MELSEC L.

کاربردها

  • خطوط مونتاژ خودرو که نیازمند کنترل ورودی/خروجی توزیع‌شده با سرعت بالا هستند.
  • سیستم‌های بسته‌بندی و حمل مواد با گره‌های نقاله از راه دور.
  • تأسیسات تصفیه آب با استفاده از ایستگاه‌های ابزار دقیق پراکنده.
  • فرآیندهای کنترل حرارتی چندمنطقه‌ای و پنل‌های تله‌متری از راه دور.

مشخصات فنی

پارامتر مشخصات
سازنده میتسوبیشی الکتریک
شماره مدل LJ72GF15-T2-CM
سری محصول سری MELSEC L
نوع ایستگاه ایستگاه دستگاه هوشمند شبکه CC-Link IE Field
سرعت ارتباط 1 گیگابیت بر ثانیه
حداکثر نقاط ورودی/خروجی از راه دور 2048 نقطه
حداکثر ظرفیت رجیستر از راه دور 1024 کلمه
مصرف جریان داخلی (5 ولت DC) 1.00 آمپر
عملکردهای RAS پشتیبانی شده (تشخیص سخت‌افزاری، تست‌های لوپ‌بک، پیگیری وضعیت لینک)
لوازم جانبی همراه واحد پایان پوشش انتهایی
وزن خالص 0.23 کیلوگرم
وزن حمل و نقل (محاسبه شده) 2.00 کیلوگرم

اتصالات و رابط‌ها

پورت رابط نوع اتصال و کابل توضیح عملکرد
پورت 1 / پورت 2 کانکتور RJ45 (Cat5e یا بالاتر STP، دو پوشش) اتصال خط شبکه CC-Link IE Field (پشتیبانی از توپولوژی‌های خطی، ستاره‌ای و حلقه‌ای)
کلیدهای شماره ایستگاه کلیدهای سخت‌افزاری چرخشی (x1، x10) پیکربندی دستی آدرس ایستگاه شبکه (1 تا 120)

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

پسوند "-CM" نشان‌دهنده تطابق با استانداردهای بسته‌بندی محلی است، اما عملکرد آن مشابه مدل استاندارد LJ72GF15-T2 است. این مدل کاملاً با ماژول‌های منبع تغذیه سری MELSEC L استاندارد، ورودی/خروجی دیجیتال و ماژول‌های آنالوگ سازگار است. اطمینان حاصل کنید محیط مهندسی شما با پروفایل‌های CSP+ صحیح در GX Works2 یا GX Works3 به‌روزرسانی شده باشد تا دستگاه در پیکربندی شبکه به درستی شناسایی شود.

اشتباهات کاربردی و نکات مهندسی

یک خرابی رایج در میدان، قطعی شبکه ناشی از تداخل الکترومغناطیسی (EMI) است. از آنجا که CC-Link IE Field با سرعت 1 گیگابیت بر ثانیه کار می‌کند، کابل Cat5 بدون شیلد استاندارد به شدت در معرض نویز درایو فرکانس متغیر (VFD) قرار دارد. باید از کابل‌های دوشیلد (STP) دسته 5e یا دسته 6 با پوسته‌های فلزی RJ45 زمین‌شده استفاده شود. همچنین، مصرف کل جریان 5 ولت DC بک‌پلین را محاسبه کنید: اگر افزودن ماژول‌های با چگالی بالا از ظرفیت ماژول منبع تغذیه فراتر رود، ماژول اصلی خاموش می‌شود یا ارتباطات به‌طور متناوب قطع می‌گردد.

نکات راه‌اندازی و سیم‌کشی

اگر درپوش فیزیکی END به‌طور محکم روی شکاف سمت راست‌ترین قسمت مجموعه کلی قفل نشده باشد، ماژول اصلی بوت نخواهد شد و خطای باس سخت‌افزار نمایش می‌دهد. همیشه قبل از روشن کردن، قفل فیزیکی را بررسی کنید. هنگام تنظیم شماره ایستگاه با کلیدهای چرخشی، حتماً برق اصلی سیستم را خاموش و روشن کنید؛ ماژول فقط در مرحله اولیه راه‌اندازی سخت‌افزار وضعیت کلید چرخشی را می‌خواند.

راهنمای نصب

هشدار حیاتی: قبل از نصب، جداسازی یا سیم‌کشی هر ماژول در مجموعه، مطمئن شوید منبع تغذیه اصلی خارجی در همه فازها کاملاً قطع شده است. عدم رعایت این موضوع می‌تواند منجر به شوک الکتریکی، آسیب به باس بک‌پلین یا خرابی فوری سخت‌افزار شود.
1

ماژول اصلی را روی ریل DIN نصب کنید و اطمینان حاصل کنید که قلاب‌های ریل DIN واحد به‌طور محکم درگیر و قفل شده‌اند.

2

کانکتورهای اتصال جانبی ماژول‌های منبع تغذیه و ورودی/خروجی مجاور را تراز کرده و آنها را به هم بلغزانید تا صدای کلیک شنیده شود، سپس اهرم‌های اتصال ماژول را قفل کنید.

3

درپوش انتهایی تأمین‌شده را روی شکاف ماژول سمت راست‌ترین قسمت مجموعه رک نصب کنید.

4

شماره ایستگاه را با استفاده از یک پیچ‌گوشتی دقیق کوچک روی کلیدهای چرخشی پنل جلویی تنظیم کنید و کابل‌های اترنت دوشیلد شده را به پورت 1 یا پورت 2 متصل نمایید.

Loading product navigation…
Key Features:
#MELSEC L Series #PLC Network Modules

What is the function of the included END cover on the LJ72GF15-T2-CM?
The END cover terminates the internal backplane bus of the MELSEC L Series system. Without this cover physically attached to the right side of the module stack, the system will detect an incomplete bus connection and generate a hardware error, halting all operations.

Can I use standard CAT5 UTP patch cables for this CC-Link IE Field module?
It is highly discouraged. Because CC-Link IE Field operates at 1 Gbps, it requires double-shielded (STP) Category 5e or Category 6 industrial Ethernet cabling with grounded metal connectors to prevent packet loss due to electromagnetic noise.

How do I configure the station number on this network head module?
The station number is configured using the two rotary switches on the front of the module. Turn the dials to your desired address (from 1 to 120) before powering up. Power must be cycled for the module to register changes to these switches.

Does this module support both line and ring network topologies?
Yes. The dual RJ45 ports (PORT 1 and PORT 2) support line, star, and redundant ring topologies within the CC-Link IE Field network framework.
