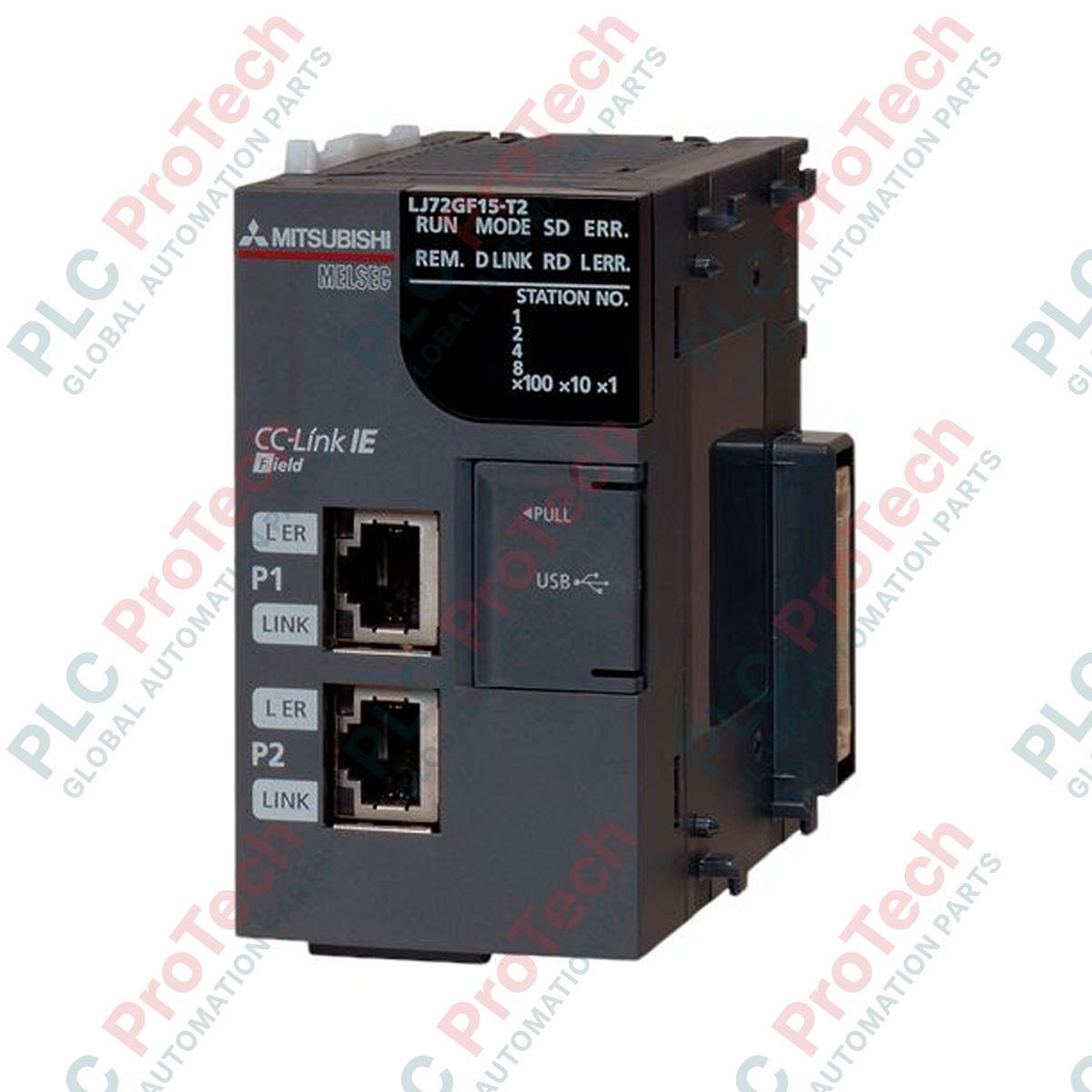

ماژول سر شبکه CC-Link IE فیلد سری MELSEC L مدل LJ72GF15-T2 میتسوبیشی الکتریک

فقط 10 قلم کالا در انبار باقی مانده است

تولیدکننده: Mitsubishi Electric
شماره محصول: LJ72GF15-T2
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های ارتباطی PLC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ماژول Mitsubishi Electric LJ72GF15-T2 به عنوان یک گره رابط مقاوم، ارتباط قطعی و پرسرعت را در معماری‌های کنترل توزیع شده فراهم می‌کند و ماژول‌های I/O از راه دور سری MELSEC L و ماژول‌های عملکرد هوشمند را به شبکه CC-Link IE Field متصل می‌نماید. این ماژول اصلی فریم‌های شبکه پرسرعت را به تراکنش‌های بکلین محلی تبدیل می‌کند و امکان چیدمان فیزیکی توزیع شده بدون کاهش سرعت پاسخ I/O را فراهم می‌آورد. با داشتن دو پورت RJ45، از توپولوژی‌های افزونه و حلقه‌ای مقاوم پشتیبانی می‌کند تا حداکثر زمان کارکرد سیستم در محیط‌های صنعتی فرآیند پیوسته تضمین شود.

ویژگی‌های کلیدی

لایه فیزیکی گیگابیت اترنت با سرعت انتقال قطعی 1 گیگابیت بر ثانیه.
پشتیبانی از توپولوژی شبکه انعطاف‌پذیر شامل خطی، ستاره‌ای، ترکیبی و ساختارهای حلقه با قابلیت دسترسی بالا.
پشتیبانی از حداکثر 10 ماژول توسعه محلی سری MELSEC L برای هر گره اصلی.
ابزارهای تشخیصی RAS یکپارچه شامل ثبت رویدادها، حالت‌های تست سیستم و ردیابی خطا.
پورت‌های ارتباطی دوگانه که امکان زنجیره‌سازی ساده بدون سوئیچ‌های خارجی را فراهم می‌کنند.

کاربردها

سیستم‌های کنترل نقاله توزیع شده و مراکز لجستیک.
سلول‌های مونتاژ و جوشکاری چند ایستگاهی خودرو.
کارخانه‌های تصفیه آب با ایستگاه‌های پمپاژ فیزیکی جدا شده.
ماشین‌های بسته‌بندی و بطری‌سازی که نیاز به چیدمان I/O از راه دور با چگالی بالا دارند.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	میتسوبیشی الکتریک
شماره مدل	LJ72GF15-T2
نوع شبکه	شبکه CC-Link IE Field
سرعت انتقال	1 گیگابیت بر ثانیه
طرح ارتباطی	عبور توکن (قطعی)
حداکثر ماژول‌های متصل شده	10 اسلات (افزایش بکلین محلی)
پورت‌های رابط	2 عدد RJ45 (PORT1 و PORT2)
نیاز کابل	رده 5e یا بالاتر (کابل STP دو لایه محافظ)
مصرف جریان داخلی (5 ولت DC)	1.00 آمپر
وزن خالص	0.23 کیلوگرم
وزن حمل و نقل (محاسبه شده)	1.50 کیلوگرم

اتصالات و رابط‌ها

ترمینال / پورت	عملکرد / وظیفه
پورت 1	اتصال بالا‌دستی / پایین‌دستی CC-Link IE Field (RJ45)
پورت 2	اتصال برگشتی / پایین‌دستی CC-Link IE Field (RJ45)
ترمینال FG	اتصال زمین عملکردی برای دفع نویز شیلد

مدل‌های جایگزین و سازگاری

ماژول LJ72GF15-T2 به طور خاص برای پلتفرم مدولار MELSEC L Series طراحی شده است. اطمینان حاصل کنید که محیط مهندسی شما با GX Works2 به‌روزرسانی شده باشد تا ثبت پروفایل شبکه این ایستگاه ماژول سر خاص به صورت یکپارچه انجام شود.

اشتباهات کاربردی و نکات مهندسی

این ماژول به تهویه غیرفعال متکی است. در تابلوهای الکتریکی با چگالی بالا و دمای محیط نزدیک به حد بالایی، حداقل 80 میلی‌متر فضای عمودی بالاتر و پایین‌تر از مجموعه ماژول را برای جلوگیری از گرمای موضعی و قطع ارتباط فیلدباس فراهم کنید.

نکات راه‌اندازی و سیم‌کشی

برای عملکرد قابل اعتماد 1 گیگابیت بر ثانیه، استفاده از کابل‌های پچ بدون شیلد استاندارد به شدت ممنوع است. باید از کابل‌های صنعتی دوشیلد Category 5e (STP) استفاده کنید. اطمینان حاصل کنید که شیلد فلزی جک RJ45 به درستی به زمین ریل DIN از طریق اتصال زمین عملکردی ماژول سر متصل شده است.

راهنمای نصب

هشدار حیاتی:

قبل از نصب سخت‌افزار فیزیکی، اتصال ماژول‌ها یا پایان دادن کابل‌های ارتباطی، تمام منابع تغذیه خارجی متصل به PLC اصلی و گره راه دور را ایزوله و قفل کنید. عدم خاموش کردن برق می‌تواند به قطعات حساس داخلی بک‌پلین آسیب برساند.

1 ماژول LJ72GF15-T2 را محکم روی ریل DIN متقارن استاندارد 35 میلی‌متری نصب کنید.

2 ماژول‌های محلی سری L یا ماژول‌های هوشمند را به سمت راست ماژول سر لغزاده و قفل کنید، به طوری که اتصال‌دهنده بک‌پلین به درستی درگیر شود.

3 کابل‌های STP دوشیلد را بر اساس طراحی توپولوژی فیزیکی خود به پورت 1 و پورت 2 وصل کنید.

4 صفحه انتهایی مدولار را به آخرین ماژول فیزیکی روی ریل متصل کنید تا سیگنال‌های داخلی محافظت شوند.

Key Features:

#Melsec L Series #PLC Communication Modules

What is the maximum number of extension modules supported by the LJ72GF15-T2?

The module supports a maximum of 10 local MELSEC L Series I/O or intelligent function modules connected directly to its backplane.

What kind of cabling is required to run the network at its full 1 Gbps capacity?

You must use double-shielded Category 5e (or higher) Ethernet cables compliant with 1000BASE-T specifications to maintain deterministic performance.

Which software is used to configure the network settings for this head module?

Network configuration, module parameter setting, and diagnostics are performed using GX Works2 software.

Does the head module support redundant loop configurations?

Yes, its dual-port design natively supports ring topologies, ensuring continuous network operation even if a segment breaks.
