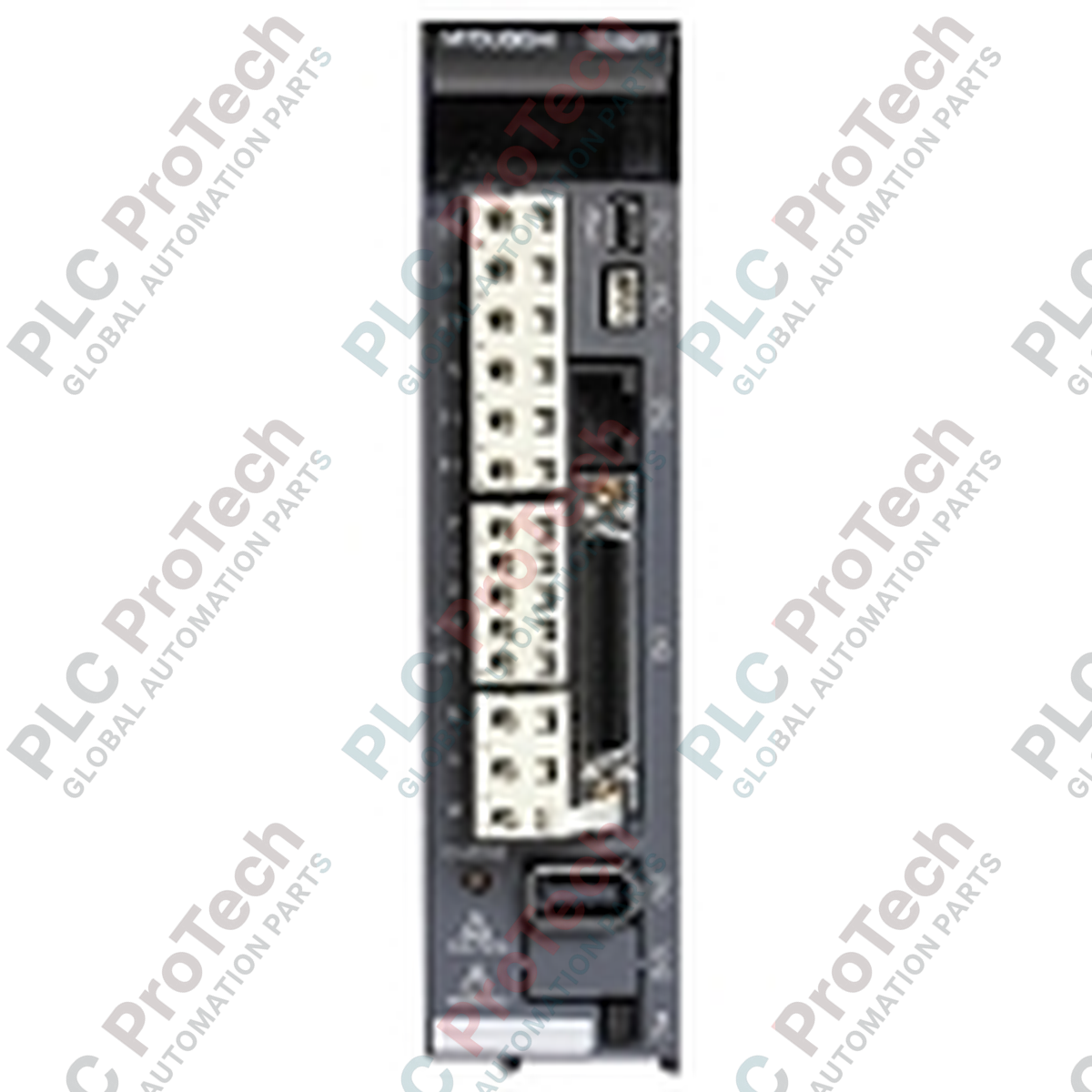

تقویت‌کننده سروو AC سری MELSERVO J3 میتسوبیشی الکتریک MR-J3-500B

Q: تفاوت بین مدلهای MR-J3-500A و MR-J3-500B چیست؟

MR-J3-500A از ورودیهای فرمان استاندارد ولتاژ آنالوگ یا قطار پالس استفاده میکند، در حالی که MR-J3-500B از رابط شبکه سریال پرسرعت نوری SSCNET III برای ارتباط مستقیم با کنترلرهای حرکت استفاده میکند.

Q: چگونه خطای ارتباطی AL.16 را در این درایو سروو برطرف کنم؟

ابتدا کابلهای فیبر نوری فیزیکی SSCNET III متصل به CN1A و CN1B را بررسی کنید. تمیز بودن دو سر فیبر نوری را بررسی کنید و مطمئن شوید شعاع خمیدگی بیش از 25 mm است. اگر خطا همچنان ادامه داشت، مطمئن شوید طول کابل نوری با پیکربندی کنترلر مطابقت دارد.

Q: آیا این تقویتکننده به مقاومت ترمز احیایی خارجی نیاز دارد؟

MR-J3-500B قابلیت ترمز احیایی داخلی دارد. بااینحال، اگر کاربرد شما شامل بارهای با اینرسی بالا، چرخههای کاهش سرعت سریع یا محورهای عمودی است، باید یک گزینه ترمز احیایی خارجی مانند MR-RB50 را بین ترمینالهای P(+) و C نصب کنید.

SKU MR-J3-500B

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: MR-J3-500B
کشور سازنده:ایالات متحده آمریکا
نوع محصول: تقویت‌کننده‌های سروو AC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۸۰ میلی‌متر x ۱۵۰ میلی‌متر x ۲۲۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

برای پاسخ‌گویی به نیازهای پیچیده کنترل حرکت چندمحوره، درایو سرو AC مدل Mitsubishi Electric MR-J3-500B، همگام‌سازی پیوسته مسیر و موقعیت‌یابی دقیق را از طریق یک شبکه فیبر نوری پرسرعت هماهنگ می‌کند. این تقویت‌کننده سرو 5.0 کیلوواتی به‌عنوان بخشی از خانواده محصولات MELSERVO J3، مستقیماً از طریق گذرگاه ارتباطی SSCNET III به کنترلرهای حرکت متصل می‌شود و با ایزولاسیون نوری، آسیب‌پذیری در برابر نویز الکتریکی را کاهش می‌دهد. این واحد بازخورد انکودرهای مطلق/افزایشی 18 بیتی با وضوح بالا را پردازش می‌کند و به آن امکان می‌دهد ثبات دقیق سرعت را حفظ کرده و الگوریتم‌های سرکوب ارتعاش را در پروفایل‌های بار پویا اجرا کند.

ویژگی‌های فنی کلیدی

رابط SSCNET III: گذرگاه ارتباطی فیبر نوری پرسرعت با سرعت 50 مگابیت‌برثانیه و زمان چرخه 0.44 میلی‌ثانیه که از تداخل الکترومغناطیسی خارجی (EMI) جلوگیری می‌کند.
کنترل پیشرفته سرکوب ارتعاش: نوسان‌های باقی‌مانده در پایان موقعیت‌یابی را سرکوب می‌کند و خستگی مکانیکی را در سیستم‌های بازویی بلند یا دارای اینرسی بالا به حداقل می‌رساند.
سازگاری با بازخورد با وضوح بالا: به‌صورت یکپارچه با انکودرهای چرخشی 18 بیتی (262,144 پالس بر دور) ارتباط برقرار می‌کند تا وضوح موقعیت‌یابی و پایداری حلقه سرعت استثنایی فراهم شود.
تنظیم خودکار تطبیقی بلادرنگ: پارامترهای بهره بهینه را بر اساس محاسبه پیوسته نسبت اینرسی هنگام کار فعال ماشین، به‌طور خودکار محاسبه می‌کند.
ردپای حرارتی فشرده: سیستم کانال خنک‌کاری داخلی بسیار کارآمد و مجموعه فن داخلی، گرما را از ماژول‌های کابینت کنترل مجاور دور می‌کنند.

کاربردهای صنعتی

ماشین‌کاری CNC چندمحوره، سیستم‌های دروازه‌ای و ماشین‌آلات مسیریابی.
ماشین‌های بسته‌بندی پرسرعت، کارتن‌گذاری دوار و فرم‌دهی، پرکردن و دوخت عمودی.
ماشین‌های چاپ دقیق و سیستم‌های سیم‌پیچی با کنترل ثبت و کشش.
تجهیزات جابه‌جایی خودکار مواد، ربات‌های برداشتن و گذاشتن بارهای سنگین و موقعیت‌دهنده‌های جوشکاری خودرو.

مشخصات فنی

پارامتر	مقدار مشخصه
تولیدکننده	میتسوبیشی الکتریک
شماره مدل	MR-J3-500B
سری محصول	سری MELSERVO-J3 (نوع شبکه SSCNET III)
توان خروجی نامی	5.0 کیلووات (5000 W)
ورودی توان مدار اصلی	سه‌فاز 200 تا 230 VAC، 50/60 هرتز
ورودی توان مدار کنترل	تک‌فاز 200 تا 230 VAC، 50/60 هرتز
سیستم کنترل	کنترل PWM موج سینوسی، سیستم کنترل جریان
رابط ارتباطی	SSCNET III (گذرگاه سریال فیبر نوری پرسرعت)
پاسخ فرکانسی سرعت	2100 هرتز
دمای محیط کاری	0 تا 55 درجه سانتی‌گراد (بدون یخ‌زدگی)
روش خنک‌کاری	فن خنک‌کننده اجباری (داخلی)
کشور مبدأ	ژاپن
وزن حمل (محاسبه‌شده)	6.0 کیلوگرم (تقریباً 13.2 پوند)
ابعاد بسته‌بندی (محاسبه‌شده)	280 mm x 150 mm x 220 mm

اتصالات و رابط‌ها

ترمینال / کانکتور	عملکرد / تخصیص مدار
CN1A	رابط فیبر نوری SSCNET III (اتصال بالادست/کنترلر)
CN1B	رابط فیبر نوری SSCNET III (اتصال به درایو پایین‌دست/بعدی)
CN2	رابط بازخورد انکودر موتور سروو (بازخورد مطلق/افزایشی 18 بیتی)
CN3	رابط ورودی/خروجی خارجی (کلیدهای محدودکننده، توقف اضطراری، ورودی‌های داگ نقطه نزدیک)
L1 / L2 / L3	ترمینال‌های منبع تغذیه اصلی (ورودی سه‌فاز 200-230 VAC)
L11 / L21	ترمینال‌های منبع تغذیه مدار کنترل (ورودی تک‌فاز 200-230 VAC)
U / V / W	ترمینال‌های خروجی موتور سروو (فازهای خروجی به سیم‌پیچ‌های موتور)
P / C / D	نقاط اتصال گزینه ترمز احیایی خارجی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

مدل شبکه مستقیم MR-J3-500B تحت پروتکل‌های SSCNET III کار می‌کند و مستقیماً با کنترلرهای SSCNET II یا شبکه‌های استاندارد آنالوگ/قطار پالس (درایوهای نوع A) سازگار نیست. اگر در حال ارتقای دستگاه قدیمی دارای درایو MR-J2S-500B هستید، باید کابل‌های استاندارد انکودر را تعویض کنید و برای پشتیبانی از رابط نوری، کنترلر را به یک کنترلر حرکت Q-Series سازگار (مانند Q172HCPU یا QD75MH4) یا یک ماژول موقعیت‌یابی L-Series ارتقا دهید.

نکات مهم کاربردی و مهندسی

با توان نامی 5.0 کیلووات، این درایو در پروفایل‌های شتاب‌گیری با بار کامل، حداکثر 300 وات تلفات حرارتی پیوسته ایجاد می‌کند. هنگام چیدمان پنل‌ها، اطمینان حاصل کنید که حداقل 40 میلی‌متر فضای آزاد در بالا و پایین تقویت‌کننده حفظ شود. در صورت نصب چند تقویت‌کننده در یک ردیف، برای جلوگیری از بار حرارتی متقابل و فعال‌شدن زودهنگام خطاهای حفاظت حرارتی (AL.45 یا AL.46)، حداقل 10 میلی‌متر فاصله بین درایوها حفظ کنید.

نکات راه‌اندازی و سیم‌کشی

هرگز از حد سخت‌گیرانه شعاع خم 25 mm در کابل‌های فیبر نوری SSCNET III متصل به CN1A و CN1B فراتر نروید. عبور از این حد، انتقال نور را تضعیف کرده و باعث بروز خطاهای متناوب AL.16 (خطای ارتباطی SSCNET) می‌شود. برای جلوگیری از نفوذ گردوغبار یا مه روغن، همیشه روی درگاه‌های نوری بلااستفاده پوشش‌های پلاستیکی محافظ قرار دهید؛ زیرا این عوامل به‌طور دائمی به اپتیک گیرنده داخلی آسیب می‌زنند.

راهنمای نصب

هشدار ایمنی حیاتی پیش از اقدام به سیم‌کشی، نصب مکانیکی یا سرویس بلوک‌های ترمینال برق، مدارشکن اصلی را قطع و ایزوله کنید. خازن‌های ولتاژ بالا شارژی مرگبار را حفظ می‌کنند. مطمئن شوید LED قرمز CHARGE که در قسمت جلویی فیزیکی MR-J3-500B قرار دارد، کاملاً خاموش شده است. با استفاده از مولتی‌متر دیجیتال مناسب، پتانسیل باس DC را بین ترمینال‌های P(+) و N(-) اندازه‌گیری کنید تا تأیید شود ولتاژ به کمتر از 50 VDC کاهش یافته است.

1

تقویت‌کننده سروو را به‌صورت عمودی روی سطحی فلزی، صاف و مستحکم، داخل کابینت کنترل عاری از گردوغبار و مه روغن، با کلاس حفاظتی IP54 یا بالاتر نصب کنید.

2

ترمینال ارت حفاظتی اصلی (PE) را با استفاده از تسمه‌های ارت بافته‌شده و ضخیم، به‌طور محکم به صفحه مسی اصلی اتصال زمین کابینت وصل کنید تا نویز فرکانس بالا سرکوب شود.

3

ورودی برق AC سه‌فاز را با استفاده از مدارشکن انشعابی و کنتاکتور الکترومغناطیسی به L1، L2 و L3 سیم‌کشی کنید. برق مدار کنترل را به ترمینال‌های L11 و L21 وصل کنید.

4

کابل اختصاصی خروجی موتور را به U، V و W وصل کنید و مطمئن شوید تطابق فازها دقیقاً با ترمینال‌های موتور سروو یکسان است. هرگز برق ورودی AC را مستقیماً به ترمینال‌های موتور U، V یا W وصل نکنید.

5

کابل انکودر را به CN2 وصل کنید، سپس خطوط فیبر نوری باس اپتیکی SSCNET III را به CN1A و CN1B وصل کنید و از جا افتادن آن‌ها با صدای کلیک مطمئن شوید. برای پیکربندی عیب‌یابی از نرم‌افزار استاندارد MR-configurator استفاده کنید.

FAQ

تفاوت بین مدل‌های MR-J3-500A و MR-J3-500B چیست؟

MR-J3-500A از ورودی‌های فرمان استاندارد ولتاژ آنالوگ یا قطار پالس استفاده می‌کند، در حالی که MR-J3-500B از رابط شبکه سریال پرسرعت نوری SSCNET III برای ارتباط مستقیم با کنترلرهای حرکت استفاده می‌کند.

چگونه خطای ارتباطی AL.16 را در این درایو سروو برطرف کنم؟

ابتدا کابل‌های فیبر نوری فیزیکی SSCNET III متصل به CN1A و CN1B را بررسی کنید. تمیز بودن دو سر فیبر نوری را بررسی کنید و مطمئن شوید شعاع خمیدگی بیش از 25 mm است. اگر خطا همچنان ادامه داشت، مطمئن شوید طول کابل نوری با پیکربندی کنترلر مطابقت دارد.

آیا این تقویت‌کننده به مقاومت ترمز احیایی خارجی نیاز دارد؟

MR-J3-500B قابلیت ترمز احیایی داخلی دارد. بااین‌حال، اگر کاربرد شما شامل بارهای با اینرسی بالا، چرخه‌های کاهش سرعت سریع یا محورهای عمودی است، باید یک گزینه ترمز احیایی خارجی مانند MR-RB50 را بین ترمینال‌های P(+) و C نصب کنید.

چه موتورهای سروو خاصی با MR-J3-500B سازگار هستند؟

این درایو 5.0 kW با موتورهای سروو AC سری HF-SP502، HC-SFS502 و HC-LFS502 میتسوبیشی با انکودرهای فیدبک استاندارد 18 بیتی سازگار است.
