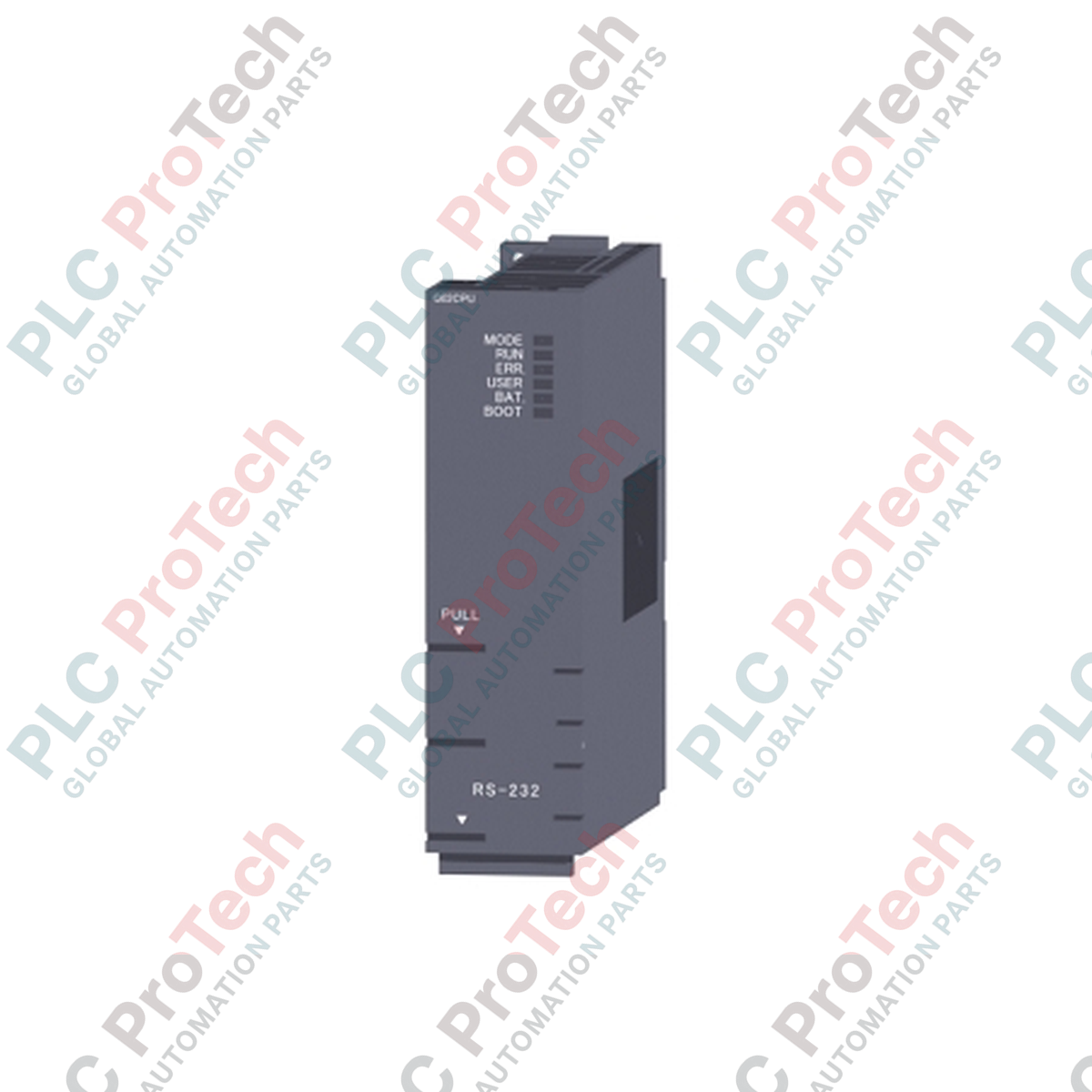

ماژول CPU پی‌ال‌سی Mitsubishi Electric Q02CPU، سری MELSEC Q

SKU Q02CPU

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: Q02CPU
Origin ایالات متحده آمریکا
نوع محصول: ماژول‌های CPU پی‌ال‌سی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.5 kg
ابعاد: ۱۲۰ میلی‌متر × ۱۱۰ میلی‌متر × ۴۵ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

Mitsubishi Electric Q02CPU که برای کنترل متمرکز در معماری‌های اتوماسیون متوسط طراحی شده است، به‌عنوان پردازنده کنترل‌گر منطقی برنامه‌پذیر با عملکرد بالا در خانواده سری MELSEC Q عمل می‌کند. این ماژول کنترل توالی و پردازش داده‌های دستگاه را با مجموعه‌دستورهای بهینه هماهنگ می‌کند و عملکردی بسیار پایدار را در خطوط تولید فراهم می‌سازد. این ماژول با طراحی ماژولار و ابعاد جمع‌وجور، مستقیماً در واحدهای پایه استاندارد سری Q نصب می‌شود و امکان توسعه و ارتباط یکپارچه با ماژول‌های تخصصی ورودی/خروجی و شبکه را فراهم می‌کند.

ویژگی‌ها

پردازش پرسرعت: سرعت پردازش دستور پایه ۰٫۰۷۹ میکروثانیه برای هر دستور LD، برای اجرای سریع برنامه‌ها.
حافظه برنامه بهینه‌شده: ظرفیت برنامه ۲۸ هزار گام، با ۱۱۲ کیلوبایت حافظه داخلی برنامه.
قابلیت‌های گسترده ورودی/خروجی: پشتیبانی از حداکثر ۴۰۹۶ نقطه ورودی/خروجی محلی و راه دور، به‌همراه ۸۱۹۲ نقطه دستگاه مستقیم.
گزینه‌های ذخیره‌سازی انعطاف‌پذیر: شیار داخلی کارت حافظه (SRAM، فلش یا ATA) برای مدیریت آسان داده‌های دستور ساخت، ثبت گزارش‌ها و پشتیبان‌گیری از برنامه‌ها.
ارتباطات یکپارچه: رابط RS-232 داخلی برای اتصال مستقیم به رایانه‌های برنامه‌نویسی، HMIها و دستگاه‌های سریال.

کاربردها

خطوط مونتاژ خودکار: کنترل توالی هماهنگ را برای سامانه‌های مونتاژ چندایستگاهی بر عهده دارد.
سامانه‌های جابه‌جایی مواد: شبکه‌های پیچیده نوار نقاله، مرتب‌سازها و سامانه‌های انتقال را مدیریت می‌کند.
بسته‌بندی و فرآوری مواد غذایی: خطوط بسته‌بندی را که به پردازش سریع سیگنال‌های حسگر و خروجی‌های دقیق عملگرها نیاز دارند، کنترل می‌کند.
تأسیسات آب و تصفیه آب: به‌عنوان PLC مرکزی برای ایستگاه‌های پمپاژ محلی و سامانه‌های فیلتراسیون عمل می‌کند.

مشخصات فنی

پارامتر	مقدار
تولیدکننده	میتسوبیشی الکتریک
شماره مدل	Q02CPU
سری	سری MELSEC Q
ظرفیت برنامه	۲۸ هزار گام
حافظه برنامه	۱۱۲ کیلوبایت
سرعت اجرای دستور LD	۰٫۰۷۹ میکروثانیه
نقاط ورودی/خروجی	۴۰۹۶ نقطه (محلی/راه دور)
نقاط دستگاه ورودی/خروجی	۸۱۹۲ نقطه
مصرف جریان داخلی (۵ ولت DC)	۰٫۶۰ آمپر
محدوده دمای کاری	۰ تا ۵۵ درجه سانتی‌گراد
وزن حمل (محاسبه‌شده)	۰٫۳۰ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۱۲۰ میلی‌متر × ۱۱۰ میلی‌متر × ۴۵ میلی‌متر

اتصالات و رابط‌ها

کانکتور / پورت	نوع رابط	تخصیص عملکرد
پورت سریال داخلی	RS-232 (مینی-DIN شش‌پین)	برنامه‌نویسی، اشکال‌زدایی و اتصال مستقیم HMI
رابط کارت حافظه	شیار سازگار با PCMCIA	نصب کارت حافظهٔ خارجی (SRAM/Flash/ATA)

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

Q02CPU یک مدل استاندارد قدیمی در سری MELSEC Q است. برای سیستم‌هایی که به سرعت پردازش بالاتر، اتصال اترنت یکپارچه یا ثبت دادهٔ گسترده نیاز دارند، Q03UDVCPU یا Q04UDVCPU را در نظر بگیرید. هنگام تعویض با CPU سری Universal Q، پارامترهای برنامه را در GX Works2 بررسی کنید، زیرا برخی رفتارهای دستورالعمل‌های تخصصی و قالب‌های کارت حافظه بین Q02CPU کلاسیک و ماژول‌های جدیدتر «Universal» (UD/UDV) متفاوت است.

خطاهای رایج کاربردی و نکات مهندسی

Q02CPU محدودیت سخت‌گیرانهٔ 28 k step برای برنامه دارد. عبور از این حد باعث خطاهای کامپایل خواهد شد. هنگام استفاده از رجیسترهای فایل گسترده (ZR)، پیش از دانلود، بلوک‌های حافظه را در پارامترهای PLC به‌درستی تخصیص دهید. در صورت افت ولتاژ باتری، داده‌های لچ‌شده و محتویات SRAM از بین می‌روند؛ همیشه برای تعویض باتری پشتیبان Q6BAT یک برنامهٔ دوره‌ای نگهداری پیشگیرانه تنظیم کنید.

نکات راه‌اندازی و سیم‌کشی

هنگام اتصال به پورت RS-232 با کابل برنامه‌نویسی QC30R2 یا مبدل‌های سریال به USB متفرقه، مطمئن شوید پارامترهای ارتباطی در GX Works2/GX Developer (نرخ بود، پریتی، بیت‌های توقف) یکسان هستند. برای جلوگیری از قطع ارتباط سریال ناشی از تداخل الکترومغناطیسی با فرکانس بالا (EMI) از درایوهای فرکانس متغیر (VFD) مجاور، اطمینان حاصل کنید ترمینال زمین عملکردی (FG) واحد پایه مستقیماً به یک نقطهٔ زمین با امپدانس پایین متصل شده باشد.

راهنمای نصب

هشدار حیاتی:

پیش از نصب یا خارج کردن ماژول CPU، منبع تغذیهٔ اصلی متصل به واحد پایهٔ MELSEC Q را ایزوله کرده و کاملاً قفل و برچسب‌گذاری کنید. تعویض ماژول CPU در حالت روشن اکیداً ممنوع است و به آسیب برگشت‌ناپذیر سخت‌افزار یا رفتار غیرقابل‌پیش‌بینی سیستم منجر خواهد شد.

قلاب پایینی Q02CPU را با سوراخ راهنمای واحد پایهٔ اصلی (برای مثال Q33B، Q35B، Q38B) هم‌راستا کنید.

ماژول را محکم در جای خود، مقابل کانکتور واحد پایه، فشار دهید و مطمئن شوید هیچ شکافی وجود ندارد.

ماژول را با سفت کردن پیچ نگهدارندهٔ بالایی (با گشتاور 0.36 تا 0.48 N-m) محکم کنید تا از قطع اتصال ناشی از لرزش جلوگیری شود.

کابل برنامه‌نویسی یا ارتباطی را به پورت داخلی RS-232 متصل کنید و کشش آن را به‌طور مناسب مهار کنید.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

برای پیکربندی Q02CPU باید از چه نرم‌افزار برنامه‌نویسی استفاده کرد؟

ماژول با استفاده از GX Developer یا GX Works2 برنامه‌ریزی می‌شود. در تنظیمات پروژه نرم‌افزاری خود، نوع PLC را 'QCPU (حالت Q)' انتخاب کرده و نوع پردازنده خاص 'Q02' را تعیین کنید.

آیا این CPU می‌تواند مستقیماً به شبکه اترنت متصل شود؟

خیر. این دستگاه فقط دارای رابط سریال RS-232 داخلی است. برای ارتباطات اترنت، باید یک ماژول اترنت مانند QJ71E71-100 را روی واحد پایه نصب کنید یا به یک CPU یونیورسال Q با پورت اترنت داخلی (مثلاً Q03UDECPU) ارتقا دهید.

چگونه می‌توان تعویض باتری را بدون از دست دادن برنامه ذخیره شده PLC انجام داد؟

اطمینان حاصل کنید که PLC حداقل ده دقیقه روشن بماند قبل از تعویض باتری Q6BAT. برق را خاموش کرده و تعویض فیزیکی باتری را ظرف سه دقیقه انجام دهید تا از از دست رفتن حافظه ناشی از خازن پشتیبان جلوگیری شود.
