تولیدکننده: Mitsubishi Electric
شماره محصول: QS061P-A2
کشور سازنده:ایالات متحده آمریکا
نوع محصول: واحدهای منبع تغذیه ایمنی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1400g
ابعاد: ۹۸ میلی‌متر × ۵۵٫۲ میلی‌متر × ۱۱۵ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

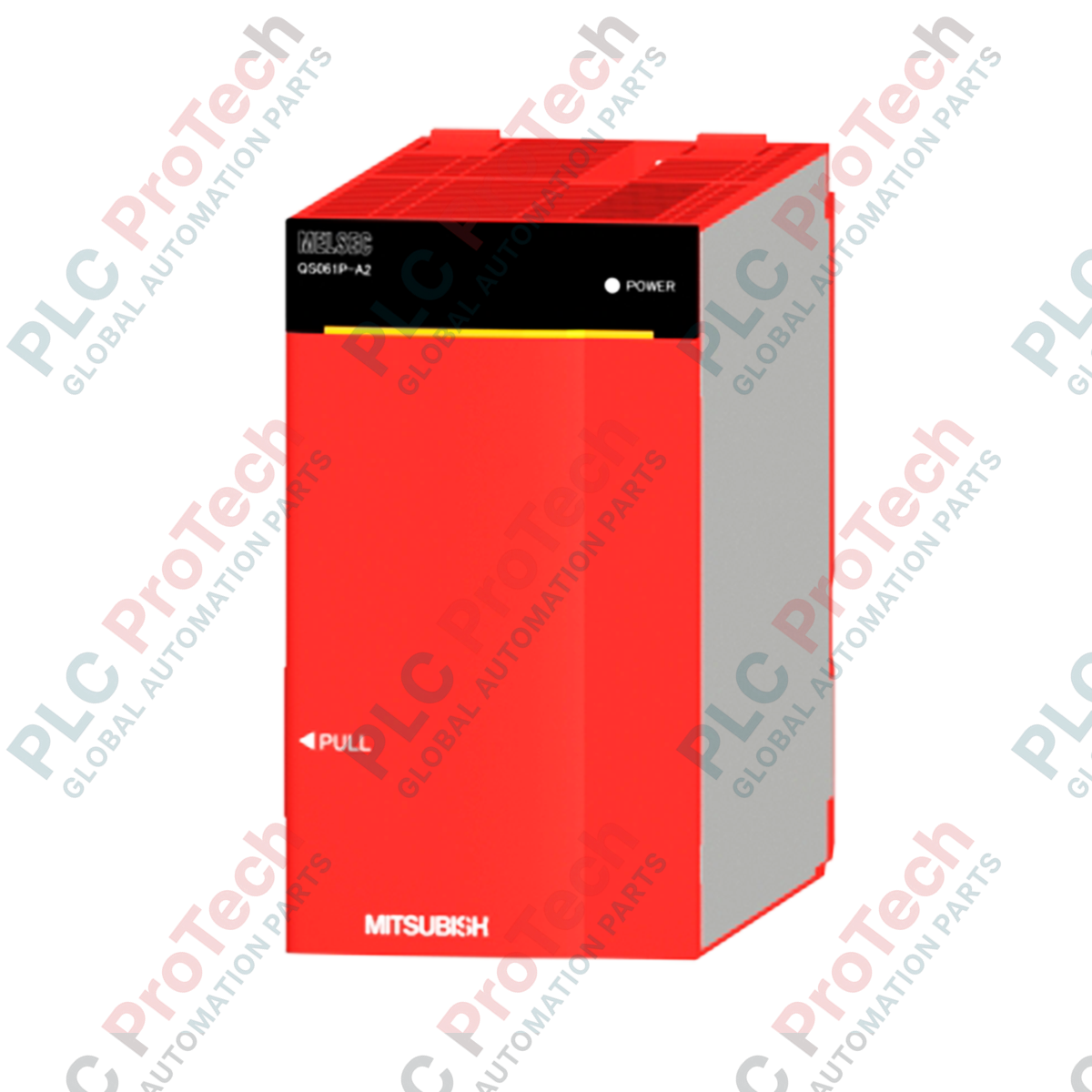

واحد منبع تغذیه ایمنی Mitsubishi Electric QS061P-A2 با تأمین برق منطقی قابل‌اعتماد برای معماری‌های PLC ایمن در برابر خرابی، ولتاژ تنظیم‌شده‌ای را به‌طور اختصاصی برای تأسیسات کنترلی سری MELSEC-QS ارائه میدهد. این واحد مستقیماً روی واحد پایه ایمنی نصب می‌شود تا برق CPU ایمنی و زیرساخت I/O یکپارچه را تأمین کند و عملکرد با دسترس‌پذیری بالا را تحت پارامترهای سخت‌گیرانه سیستمهای ابزار دقیق ایمنی تضمین نماید. این واحد با تشخیص‌های یکپارچه، از جمله کنتاکت ERR فعال، و حفاظت‌های مقاوم در برابر اضافه‌جریان و اضافهولتاژ، بهعنوان پایه الکتریکی پایدار برای فرایندهای حیاتی اتوماسیون صنعتی عمل میکند.
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | میتسوبیشی الکتریک |
| شماره مدل | QS061P-A2 |
| شیار نصب | شیار منبع تغذیه سری QS |
| واحد پایه سازگار | QS034B |
| ولتاژ منبع تغذیه ورودی | AC 200 - 240 V (-15% تا +10%) |
| فرکانس ورودی | 50/60 هرتز (+/- 5%) |
| حداکثر توان ظاهری ورودی | 125 VA |
| جریان هجومی | 20 A در مدت 8 میلی‌ثانیه |
| خروجی نامی (DC 5V) | 6.0 A |
| حفاظت در برابر اضافه‌جریان | 6.6 A یا بیشتر |
| حفاظت در برابر اضافهولتاژ | 5.5 تا 6.5 V |
| بازده | بیش از 70% |
| تحمل وقفه لحظه‌ای برق | حداکثر 20 میلی‌ثانیه |
| مقاومت عایقی | 10 مگااهم یا بیشتر (با مِگِر 500V DC) |
| ولتاژ تحمل دی‌الکتریک | AC 2830 Vrms / 3 چرخه (ورودی-LG و خروجی-FG) |
| ابعاد خارجی (ارتفاع x عرض x عمق) | 98 میلی‌متر x 55.2 میلی‌متر x 115 میلی‌متر |
| وزن محصول | 0.40 کیلوگرم |
| وزن حمل (محاسبه‌شده) | 1.4 کیلوگرم |
| ترمینال / پورت | تخصیص / مشخصات عملکردی |
|---|---|
| ترمینال‌های منبع تغذیه اصلی | خط AC / نول (ورودی AC 200 - 240 V) |
| ترمینال LG | زمین خط (زمین فیلتر نویز) |
| ترمینال FG | زمین قاب (زمین شاسی) |
| کنتاکت ERR | خروجی رله خطای تشخیصی (نامی DC 24 V، 0.5 A) |
| پیچ‌های ترمینال | نوع اتصال رزوه‌دار M3.5 |
QS061P-A2 منحصراً برای پلتفرم سری ایمنی MELSEC-QS طراحی شده است. این ماژول از نظر فیزیکی و الکتریکی کدگذاری شده تا در واحد پایه ایمنی QS034B نصب شود و نمی‌توان از آن در واحدهای پایه استاندارد سری Q (غیرایمنی) استفاده کرد. تلاش برای جا زدن آن در یک واحد پایه استاندارد می‌تواند به آسیب ساختاری فیزیکی در رابط‌های کانکتور منجر شود.
این ماژول دارای جریان هجومی 20 A است که تا 8 ms ادامه می‌یابد. هنگام تغذیه هم‌زمان چند رک، حفاظت مدار بالادست باید با استفاده از کلیدهای حفاظتی منحنی D یا کلیدهای مغناطیسی تأخیردار مناسب برای جریان هجومی زیاد، نام‌گذاری شود تا از قطع ناخواسته هنگام راه‌اندازی گرم سیستم جلوگیری شود. توجه داشته باشید که فیوز داخلی توسط کاربر قابل تعویض است؛ بااین‌حال، سوختن فیوز معمولاً نشان‌دهنده وجود خطای اضافه‌جریان در بکپلین است که باید پیش از روشن‌کردن مجدد برطرف شود.
همیشه اطمینان حاصل کنید که ترمینال‌های LG و FG به یک مسیر اختصاصی اتصال زمین عملکردی متصل هستند تا از ایجاد اختلال نویز فرکانس بالا در سیگنال‌های منطقی، که می‌تواند به خطاهای ارتباطی بین ماژول‌ها منجر شود، جلوگیری شود. از کابلشوهای حلقه‌ای M3.5 استفاده کنید و برای دستیابی به کمترین مقاومت تماس، همه اتصالات را مطابق استاندارد سازنده با گشتاور 0.68 تا 0.98 N-m محکم کنید.
پیش از نصب یا اتصال این منبع تغذیه، همه ورودی‌های اصلی برق AC را ایزوله و قفل‌گذاری کنید. پیش از کار با اتصالات، با یک ولت‌متر کالیبره‌شده، بی‌برقی کامل را بررسی کنید. تخلیه نکردن کامل خطوط برق پیش از اتصال می‌تواند به برق‌گرفتگی致命ی و تخریب قطعات منجر شود.
زبانه نصب بالایی ماژول را در شیار راهنمای واحد پایه قلاب کنید.
قسمت پایینی ماژول را محکم روی واحد پایه فشار دهید تا با صدای کلیک در جای خود قفل شود و از درگیرشدن کامل کانکتور بکپلین اطمینان حاصل کنید.
پیچ تثبیت ماژول (M3) را محکم کنید تا پایداری آن در محیط‌های صنعتی با لرزش زیاد تضمین شود.
ترمینال‌های ورودی سیم، LG و FG را با کابلشوهای M3.5 وصل کنید، قطبیت را بررسی کرده و با گشتاور نامی مشخص‌شده محکم کنید.
