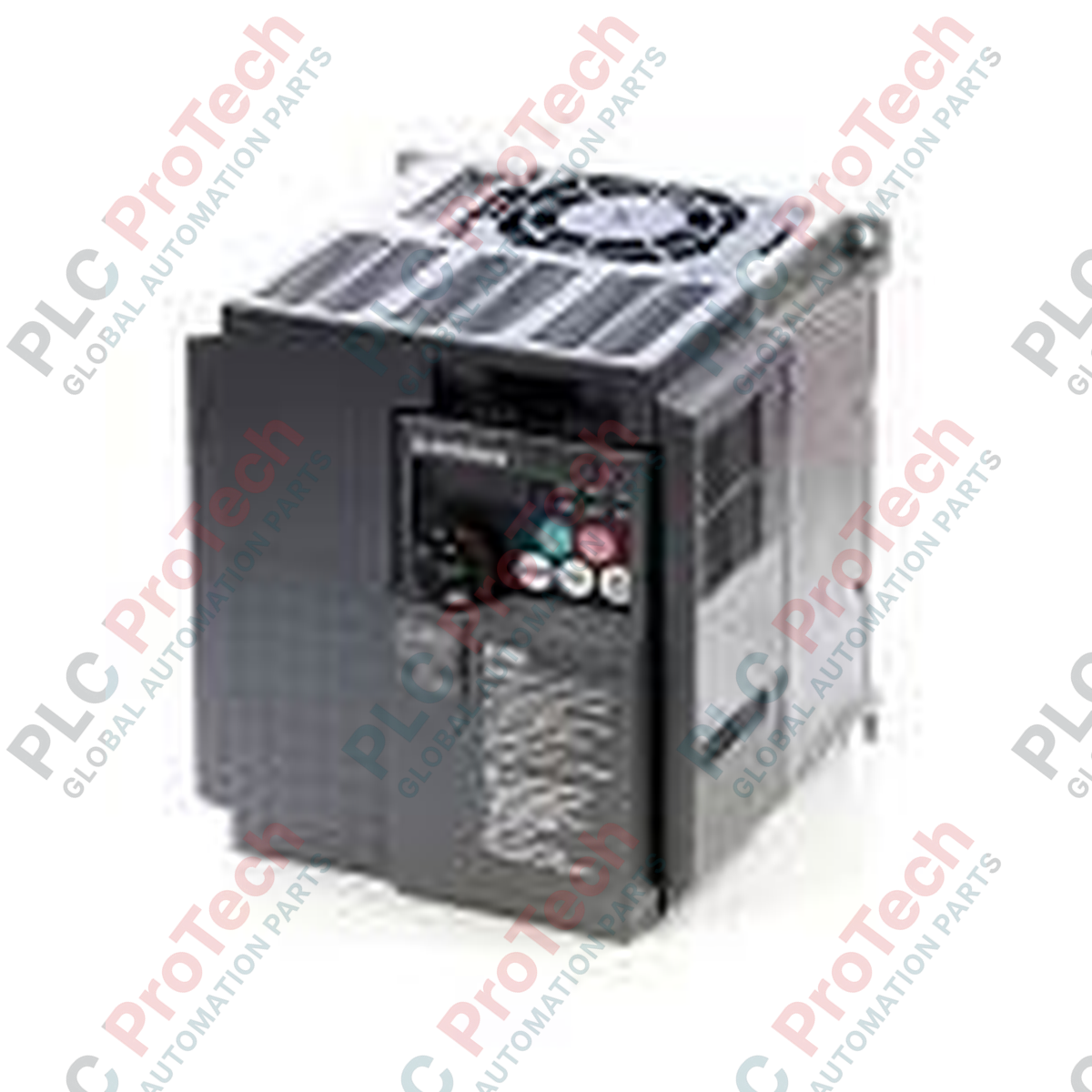

Mitsubishi FR-F740-3.7K-CHT | درایو فرکانس متغیر VFD با عملکرد بالا، توان 3.7kW

معرفی محصول

 FR-F740-3.7K-CHT یک درایو فرکانس متغیر (VFD) با عملکرد بالا از میتسوبیشی الکتریک است که به‌طور ویژه برای کاربردهای فن و پمپ (سری F) بهینه شده، اما با معماری مستحکم خانواده جهانی D700 ساخته شده است. این مدل با توان نامی ۳٫۷ کیلووات (۵ اسب‌بخار) و خروجی ۸ آمپر برای سیستم‌های برق رده ۴۰۰ ولت طراحی شده است.

عنوان «CHT» نشان‌دهنده بهینه‌سازی منطقه‌ای خاصی است (اغلب برای بازار چین) و محدوده گسترده‌ای از ولتاژ ورودی مجاز، از ۳۲۵ تا ۵۲۸ ولت، برای سازگاری با شبکه‌های برق ناپایدار ارائه می‌دهد. این درایو در زمینه‌های صرفه‌جویی انرژی و کنترل تحریک بهینه تخصص دارد و در مقایسه با کنترل استاندارد V/F می‌تواند مصرف انرژی موتور را تا ۱۰٪ کاهش دهد. این محصول با کنترلر PID یکپارچه و پشتیبانی از Modbus RTU، گزینه‌ای ممتاز برای سیستم‌های تهویه مطبوع، تصفیه آب و تهویه صنعتی است.

پیکربندی فنی

FR-F740-3.7K-CHT بهره‌وری انرژی را با ایمنی صنعتی ترکیب می‌کند:

• کنترل تحریک بهینه: بار را به‌طور پیوسته محاسبه می‌کند تا حداقل شار مغناطیسی موردنیاز را تأمین کند و بهره‌وری موتور را حتی در سرعت‌های پایین به حداکثر برساند.

• یکپارچه‌سازی ایمنی: مطابق با SIL2 / PLd و EN ISO 13849-1 Category 3 است و ورودی‌های ایمنی دومسیره دارد که در مواقع اضطراری، خروجی درایو را فوراً غیرفعال می‌کنند.

• کنترل Soft-PWM: فناوری اختصاصی که ضمن حفظ عملکرد بالا، نویز صوتی موتور را کاهش می‌دهد.

• کنترل پیشرفته PID: تنظیم پیشرفته فشار و جریان، از جمله حالت‌های «خواب» برای صرفه‌جویی در مصرف برق هنگام پایین بودن تقاضا، را امکان‌پذیر می‌کند.

• راه‌اندازی مجدد خودکار پس از قطع برق: این تجهیز به‌طور ویژه برای زیرساخت‌های حیاتی طراحی شده است؛ درایو می‌تواند موتور در حال چرخش آزاد را شناسایی کرده و پس از افت لحظه‌ای ولتاژ، آن را دوباره به سرعت کاری برساند.

• سیستم خنک‌کاری خودکار: با وجود ظرفیت ۳٫۷ کیلووات، نسخه CHT برای مدیریت حرارتی کارآمد طراحی شده است و در برخی محیط‌ها، نقاط مستعد خرابی مکانیکی مرتبط با فن‌های خارجی را کاهش می‌دهد.

مشخصات فنی

پرسش‌های متداول فنی

سری «F» چه تفاوتی با سری استاندارد «D» دارد؟

 سری F (FREQROL-F) به‌طور سنتی برای «فن و پمپ» بهینه شده است. این سری دارای نرم‌افزار تخصصی برای صرفه‌جویی انرژی و کنترل PID است. اگرچه ویژگی‌های فیزیکی و پارامترهای بسیاری با سری D700 مشترک دارد، سری F برای بارهای گریز از مرکز که مصرف انرژی در آن‌ها اولویت اصلی است، انتخاب ترجیحی محسوب می‌شود.

اگر خطای «قطع فاز خروجی» دریافت کنم، چه چیزی را باید بررسی کنم؟

این خطا نشان‌دهنده وجود مدار باز بین درایو و موتور است. همه اتصالات ترمینال‌های U، V و W را بررسی کنید. اگر درایو را بدون اتصال موتور آزمایش می‌کنید، ممکن است لازم باشد پارامتر تشخیص قطع فاز را غیرفعال کنید تا از فعال شدن این هشدار جلوگیری شود.

«اجتناب از بازتولید» چیست؟

در کاربردهای فن، باد گاهی می‌تواند فن را سریع‌تر از سرعت موتور بچرخاند (بار پس‌ران)، و انرژی را به درایو بازگرداند. قابلیت اجتناب از بازتولید به‌طور خودکار فرکانس خروجی را افزایش می‌دهد تا با سرعت واقعی موتور مطابقت داشته باشد و از قطع شدن درایو به دلیل اضافه‌ولتاژ جلوگیری کند.

راهنمای مهندسی و نصب

راه‌اندازی صرفه‌جویی انرژی

برای به حداکثر رساندن مزایای کنترل تحریک بهینه، مقدار Pr. 60 (انتخاب کنترل صرفه‌جویی انرژی) را روی «9» تنظیم کنید. این تنظیم برای فن‌ها و پمپ‌ها بیشترین اثربخشی را دارد. برای کاربردهای نیازمند گشتاور ثابت، مانند نوار نقاله‌ها، تنظیمات استاندارد را حفظ کنید تا گشتاور کافی برای راه‌اندازی در دسترس باشد.

سیم‌کشی ایمنی و کنترل

بلوک ترمینال درایو برای سیم‌کشی پرتراکم طراحی شده است.

1. ترمینال‌های ایمنی (S1, S2): اگر از رله ایمنی استفاده نمی‌کنید، این ترمینال‌ها باید به ترمینال مشترک متصل شوند. در صورت قطع شدن مدار، درایو توقف ایمنی را فعال می‌کند.

2. اتصال Modbus: برای ارتباط RS-485 از درگاه RJ-45 استفاده کنید. حتماً از کابل شیلددار استفاده کنید و اگر درایو در انتهای مسیر ارتباطی قرار دارد، شبکه را با یک مقاومت 120 اهمی ترمینیت کنید.

3. اتصال به زمین: همیشه ترمینال «E» را به زمین متصل کنید. برای درایوهای 400V، اتصال به زمین اختصاصی برای جلوگیری از تداخل جریان‌های نشتی فرکانس‌بالا با سایر تجهیزات الکترونیکی حساس ضروری است.

الزامات حرارتی و نصب

FR-F740-3.7K-CHT را به‌صورت عمودی نصب کنید. اگرچه این مدل با سیستم خنک‌کاری خودخنک‌شونده عرضه می‌شود، در خروجی 8A همچنان گرما تولید می‌کند. حداقل فاصله 5 سانتی‌متری از بالا و پایین را رعایت کنید. در نصب‌های پرتراکم «Side-by-Side»، دمای داخلی تابلو را در نظر بگیرید؛ اگر دما از 40°C بیشتر شود، باید ظرفیت درایوها کاهش یابد یا تهویه تابلو افزایش پیدا کند.
