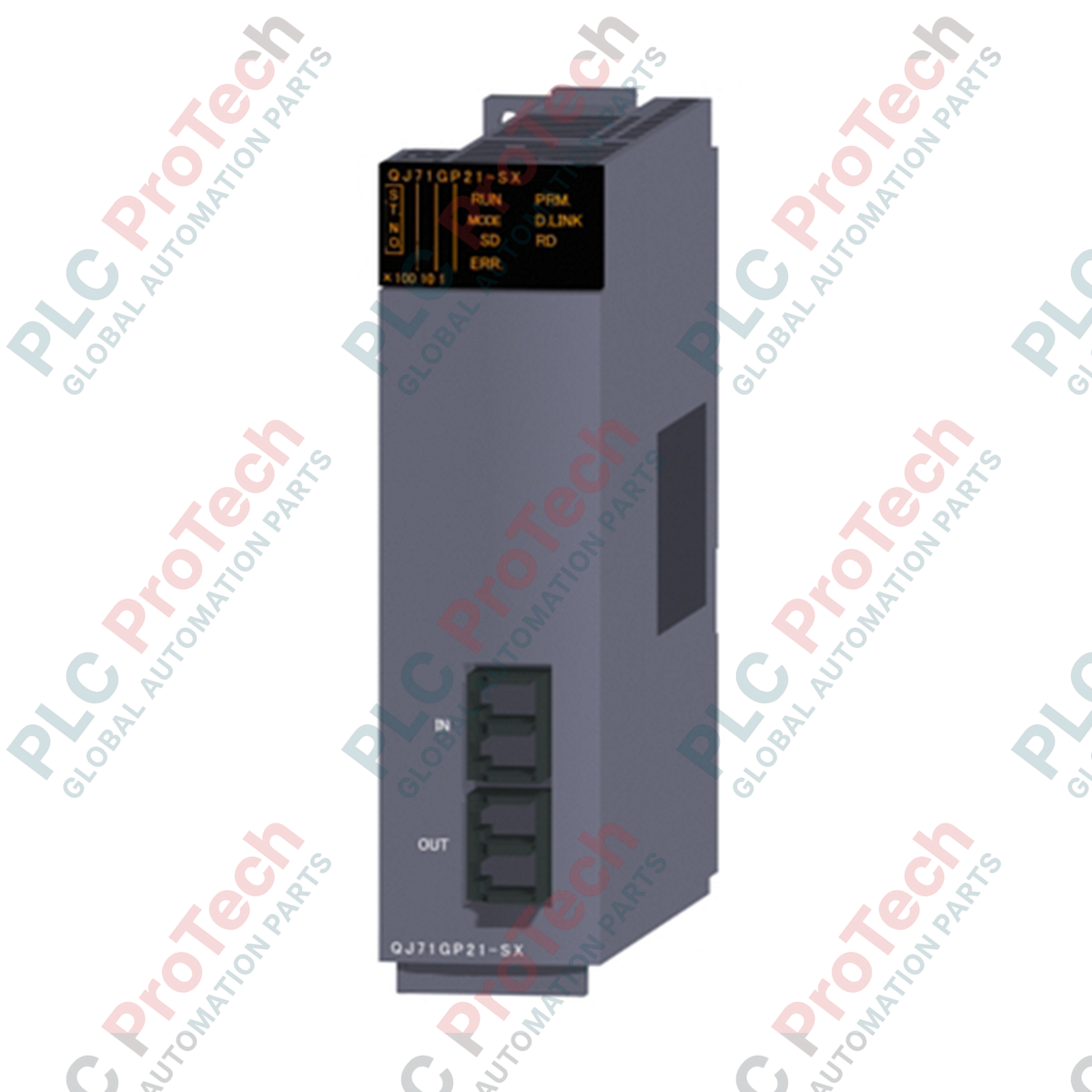

ماژول شبکه کنترل‌کننده CC-Link IE سری MELSEC Q مدل QJ71GP21-SX میتسوبیشی

مروری بر محصول

ماژول Mitsubishi QJ71GP21-SX (QJ71GP21SX) یک ماژول ارتباطی صنعتی با سرعت بالا و پهنای باند 1 گیگابیت بر ثانیه است که برای PLCهای سری MELSEC Q طراحی شده است. این واحد شبکه کنترلر CC-Link IE با استفاده از توپولوژی حلقه دوگانه فیبر نوری، برای تبادل داده با ظرفیت بالا در بخش‌های پرتقاضایی مانند تولید نیمه‌هادی، مونتاژ خودرو و لجستیک‌های بزرگ‌مقیاس مهندسی شده است تا حداکثر اطمینان را فراهم کند. با تسهیل ارتباط بی‌وقفه «کنترلر به کنترلر»، QJ71GP21-SX امکان انجام عملیات همزمان پیچیده در چندین ایستگاه PLC را فراهم می‌کند. ارزش اصلی این ماژول در پهنای باند 1 گیگابیت بر ثانیه و مسیرهای انتقال افزونه آن است که عملاً گلوگاه‌های شبکه را حذف کرده و خطر توقف کل سیستم ناشی از قطع کابل را به طور قابل توجهی کاهش می‌دهد.

پیکربندی فنی

QJ71GP21-SX بر بستر کنترل CC-Link IE کار می‌کند که اولین شبکه یکپارچه مبتنی بر اترنت 1 گیگابیت بر ثانیه در صنعت است. این ماژول از روش ارتباطی حلقه توکنی (Token Ring) بر روی مسیر انتقال حلقه دوگانه استفاده می‌کند که افزونگی ذاتی دارد؛ اگر یک مسیر قطع شود، شبکه از طریق عملکرد بازگشت حلقه به کار خود ادامه می‌دهد.

این ماژول ظرفیت لینک بسیار بالایی دارد و تا 128 هزار نقطه داده Link Word (LW) را در حالت توسعه یافته پشتیبانی می‌کند که آن را برای کاربردهای داده‌محور مانند مدیریت دستورالعمل‌ها یا هماهنگی پیچیده حرکت مناسب می‌سازد. رابط ماژول از نوع کانکتور دوگانه LC است و از فیبر نوری چند حالته (GI) مطابق با استاندارد 1000 BASE-SX پشتیبانی می‌کند. این زیرساخت نوری امکان فاصله حداکثر 550 متر بین ایستگاه‌ها و طول کل شبکه شگفت‌انگیز 66000 متر را در صورت استفاده کامل از 120 واحد فراهم می‌آورد.

مشخصات فنی

سؤالات متداول فنی

س1: مزیت «حالت توسعه یافته» در این ماژول چیست؟

ج1: حالت توسعه یافته به طور قابل توجهی حداکثر نقاط لینک هر ایستگاه را افزایش می‌دهد و ظرفیت Link Word (LW) را از 16 هزار نقطه به 128 هزار نقطه ارتقا می‌دهد. این ویژگی برای سیستم‌های بزرگ‌مقیاس که نیاز به انتقال داده‌های گسترده بین PLCها دارند بدون اینکه زمان چرخه CPU تحت تأثیر قرار گیرد، ضروری است.

س2: اگر کابل فیبر نوری در حین عملیات آسیب ببیند چه اتفاقی می‌افتد؟

ج2: به لطف فرمت انتقال «حلقه دوگانه»، QJ71GP21-SX عملیات بازگشت حلقه را انجام می‌دهد. شبکه با استفاده از مسیر سالم باقی‌مانده به کار خود ادامه می‌دهد و سیستم یک خطای تشخیصی ایجاد می‌کند تا نگهداری را مطلع سازد بدون اینکه فرایند متوقف شود.

س3: آیا QJ71GP21-SX با تمام CPUهای سری MELSEC Q سازگار است؟

ج3: این ماژول با اکثر CPUهای سری Q سازگار است، اما حداکثر تعداد ایستگاه‌ها به مدل CPU بستگی دارد. CPUهای مدل یونیورسال تا 120 ایستگاه را پشتیبانی می‌کنند، در حالی که CPUهای مدل با عملکرد بالا محدود به 64 ایستگاه هستند.

راهنمای مهندسی و نصب

• نگهداری فیبر نوری: همیشه قبل از اتصال کانکتورهای LC از یک پاک‌کننده تخصصی کانکتور نوری استفاده کنید. حتی ذرات گرد و غبار میکروسکوپی روی نوک فیبر GI می‌توانند باعث تضعیف سیگنال در سرعت 1 گیگابیت بر ثانیه شده و خطاهای CRC متناوب یا از دست رفتن لینک را ایجاد کنند.

• رعایت شعاع خم: هنگام مسیریابی فیبر چند حالته 1000 BASE-SX، به شدت به حداقل شعاع خم توصیه شده توسط سازنده (معمولاً 20-30 میلی‌متر) پایبند باشید. خم‌های تند می‌توانند باعث نشت نور و آسیب دائمی به هسته شیشه‌ای شوند که منجر به افت نوری بالا می‌گردد.

• ایمنی لیزر: این ماژول یک محصول لیزری کلاس 1 است (JIS C 6802/IEC 60825-1). در شرایط عادی ایمن است، اما هرگز هنگام روشن بودن ماژول مستقیماً به پورت‌های نوری یا انتهای کابل فیبر متصل نگاه نکنید، زیرا تابش لیزر مادون قرمز نامرئی وجود دارد.
