تولیدکننده: Pepperl + Fuchs
شماره محصول: KFD2-STC4-EX1.H
کشور سازنده:ایالات متحده آمریکا
نوع محصول: موانع ایزولهشده
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 20g
ابعاد: ۲۰ × ۱۲۴ × ۱۱۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

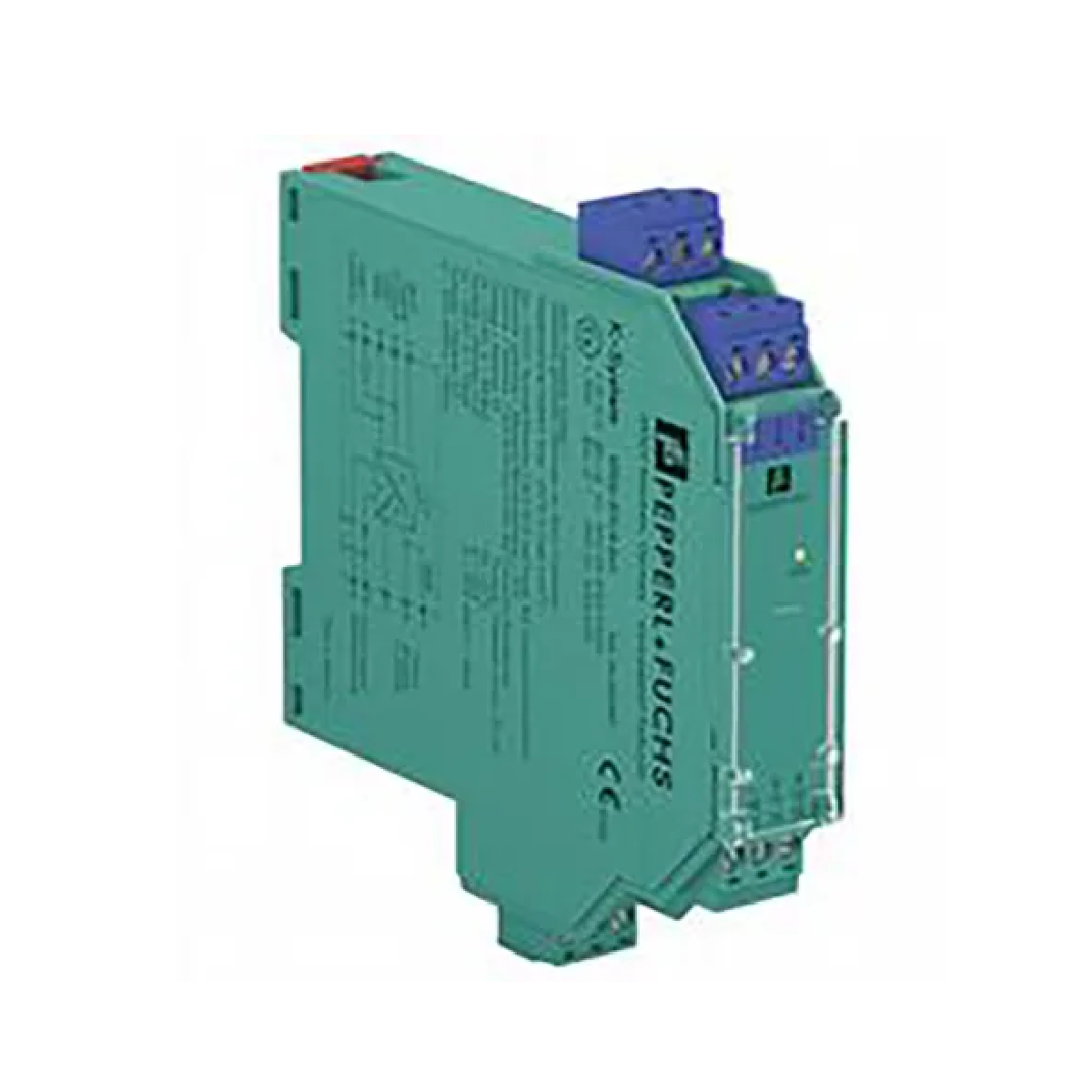

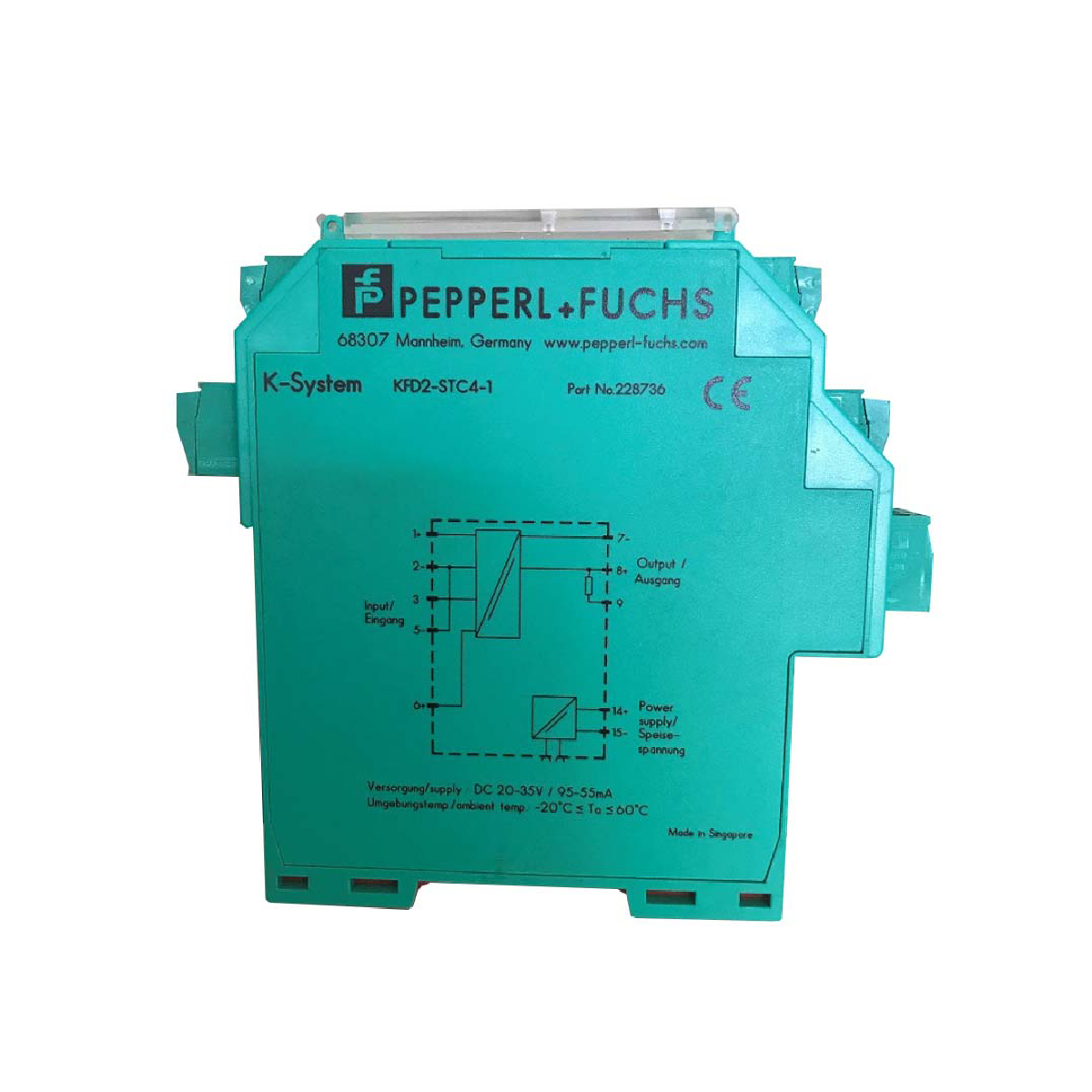

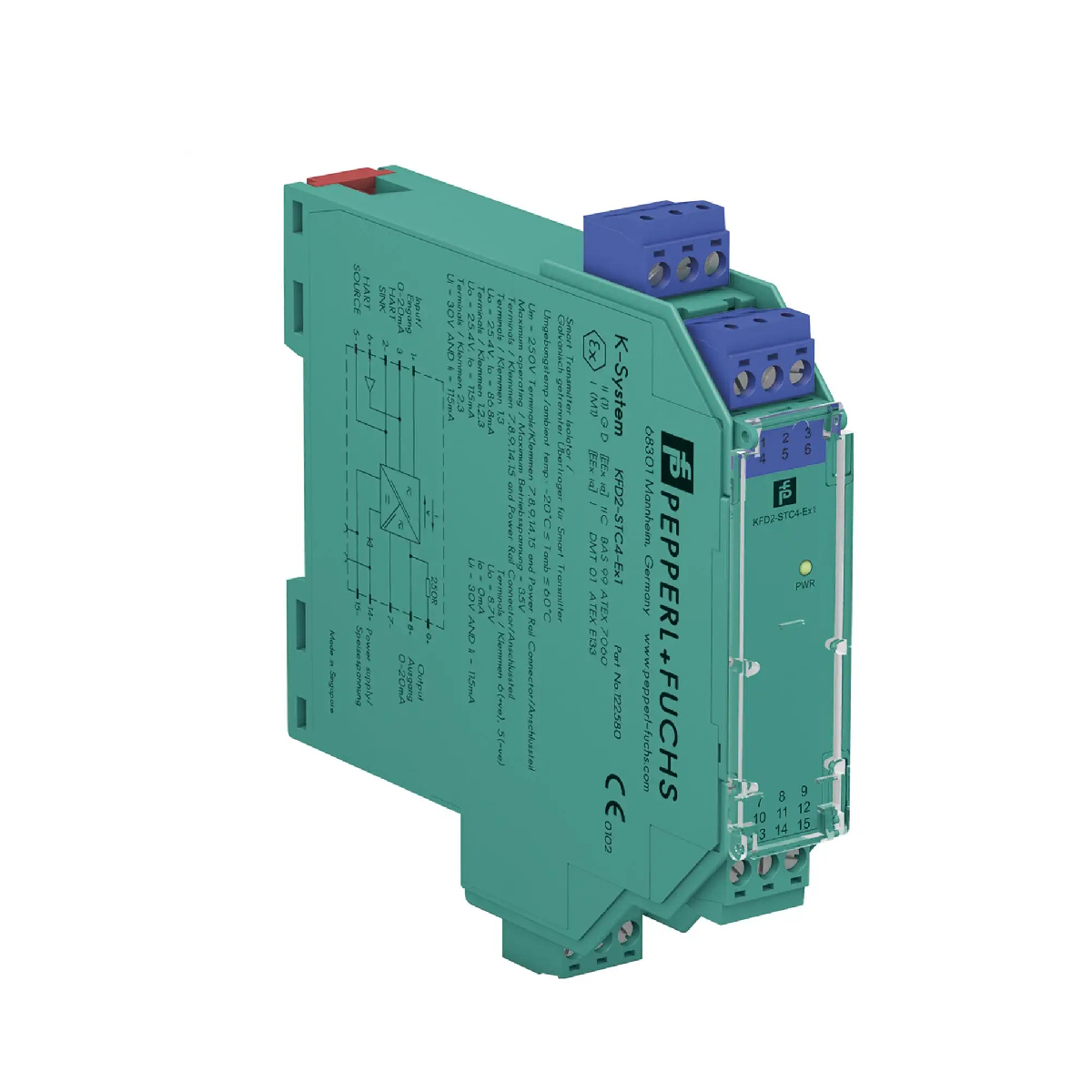

KFD2-STC4-Ex1.H یک مانع ایزوله تککاناله است که برای کاربردهای ایمنی ذاتی طراحی شده است. این دستگاه فرستندههای SMART دوسیم و سهسیم را در مناطق خطرناک با ولتاژ خروجی بالاتر تأمین میکند و همچنین میتواند برای استفاده با منابع جریان SMART دوسیم پیکربندی شود. سیگنال ورودی آنالوگ را به صورت مقدار جریان ایزوله به منطقه ایمن منتقل میکند. سیگنالهای دیجیتال میتوانند در حلقه در هر دو منطقه خطرناک یا ایمن برای ارتباط دوطرفه قوی قرار گیرند. این ماژول ایزولاسیون گالوانیکی را در سراسر سیستم حفظ میکند تا یکپارچگی حلقه را در شبکههای کنترل فرآیند صنعتی سخت حفظ کند.
| پارامتر | جزئیات مشخصات |
|---|---|
| تولیدکننده | Pepperl+Fuchs |
| نوع سیگنال | ورودی آنالوگ |
| ولتاژ نامی | 20 ... 35 ولت DC از طریق ریل برق یا ترمینالهای 14+، 15- |
| مصرف توان | 1.9 وات |
| سیگنال ورودی | 0/4 ... 20 میلیآمپر |
| افت ولتاژ | <= 2.4 ولت در 20 میلیآمپر (ترمینالهای 5، 6) |
| مقاومت ورودی | ترمینالهای <= 64 اهم 2-، 3؛ ترمینالهای <= 500 اهم 1+، 3 (بار 250 اهم) |
| ولتاژ موجود | >= ۱۷.۶ ولت در ۲۰ میلیآمپر ترمینالهای 1+، 3 |
| سیگنال خروجی | ۰/۴ ... ۲۰ میلیآمپر (بار اضافی > ۲۵ میلیآمپر) |
| بار | ۰ ... ۸۰۰ اهم |
| ریپل | در محدوده تحمل تغذیه (تغذیه) | <= ۵۰ میکروآمپر RMS (خروجی) |
| انحراف انتقال | <= ۱۰ میکروآمپر شامل کالیبراسیون، خطی بودن، هیسترزیس، بارها و نوسانات تغذیه در +۲۰ درجه سانتیگراد |
| تأثیر دما | ۰.۲۵ میکروآمپر بر کلوین |
| دامنه فرکانس | میدان به کنترل: ۰ ... ۷.۵ کیلوهرتز (-۳ دسیبل) | کنترل به میدان: ۰.۳ ... ۷.۵ کیلوهرتز (-۳ دسیبل) |
| زمان تثبیت / صعود | زمان تثبیت: ۲۰۰ میکروثانیه | زمان صعود/نزول: ۲۰ میکروثانیه |
| دمای محیط | -۲۰ ... ۶۰ درجه سانتیگراد (-۴ ... ۱۴۰ فارنهایت) |
| درجه حفاظت | IP20 |
| وزن | تقریباً ۲۰۰ گرم |
| ابعاد | ۲۰ × ۱۲۴ × ۱۱۵ میلیمتر (۰.۸ × ۴.۹ × ۴.۵ اینچ)، نوع بدنه B2 |
| نصب | روی ریل نصب ۳۵ میلیمتری DIN مطابق با EN 60715:2001 |
| اتصال ترمینال | عملکرد |
|---|---|
| ترمینال 1+ | ورودی منطقه خطرناک (اتصال مثبت) |
| ترمینال 2- | ورودی منطقه خطرناک (اتصال منفی) |
| ترمینال 3 | ورودی منطقه خطرناک (مشترک/مرجع بازگشت) |
| ترمینال 5- | ورودی منبع جریان منطقه خطرناک (-) |
| ترمینال 6+ | ورودی منبع جریان منطقه خطرناک (+) |
| ترمینال 7- | خروجی منطقه ایمن (-) |
| ترمینال 8+ | خروجی منطقه ایمن (+) |
| ترمینال 9 | خروجی منطقه ایمن (اتصال مقاومت داخلی ۲۵۰ اهم) |
| ترمینال 14+ | تغذیه دستگاه ۲۴ ولت DC (+) |
| ترمینال 15- | تغذیه دستگاه ۲۴ ولت DC (-) |
| ریل تغذیه | اتصال جایگزین ریل تغذیه ۲۴ ولت DC پیوسته |
وظیفه اصلی این ماژول چیست؟
دستگاه به عنوان یک مانع ایزوله عمل میکند که به فرستندهها در مناطق خطرناک برق میرساند و سیگنالهای آنالوگ ایزوله شده را به سیستم کنترل منطقه ایمن منتقل میکند.
آیا این مانع میتواند با دستگاههای غیر HART استفاده شود؟
بله، حتی اگر پروتکلهای مدولاسیون دیجیتال استفاده نشود، با ابزارهای آنالوگ استاندارد 0/4 تا 20 میلیآمپر به خوبی کار میکند.
مقاومت داخلی 250 اهم چگونه به ارتباط کمک میکند؟
اگر امپدانس حلقه سیستم کنترل منطقه ایمن برای رمزگشایی داده توسط ارتباطگر HART خیلی پایین باشد، استفاده از ترمینال 9 مقاومت داخلی را به مدار اضافه میکند.
دستگاه چه بازه تغذیه برقی را میپذیرد؟
ماژول به طور قابل اطمینان با هر ولتاژ ورودی بین 20 ولت DC تا 35 ولت DC کار میکند.
آیا این مانع ایزوله نیاز به اتصال مستقیم ترمینال برای تأمین برق دارد؟
توان میتواند به صورت مستقیم از طریق ترمینالهای 14+ و 15- یا به آرامی از طریق واحد Power Rail سازگار تأمین شود.
آیا میتواند پیکربندی فرستنده سه سیمه را پشتیبانی کند؟
بله، سختافزار از فرستندههای SMART دو سیمه و سه سیمه و همچنین منابع جریان دو سیمه پشتیبانی میکند.
ترمینالهای سبز و آبی چه معنایی دارند؟
ترمینالهای آبی مخصوص میدانهای واقع در مناطق خطرناک و ایمن ذاتی هستند، در حالی که ترمینالهای سبز برای سیمکشی منطقه ایمن یا سمت کنترل در نظر گرفته شدهاند.
سرعت پاسخ کانال انتقال آنالوگ چقدر است؟
دستگاه دارای زمان تثبیت 200 میکروثانیه به همراه مشخصات زمان صعود و نزول 20 میکروثانیه است.
این ماژول چند کانال را پشتیبانی میکند؟
این مدل یک واحد رابط تککاناله اختصاصی است.
اگر LED پنل جلویی خاموش باشد، چه چیزی باید بررسی کنم؟
یک LED سبز خاموش نشاندهنده خرابی منبع تغذیه است که نیاز به بررسی ریل تغذیه 24 ولت DC یا اتصالات ترمینال دارد.
حداکثر مقاومت بار مجاز در سمت خروجی چقدر است؟
حلقه جریان منطقه ایمن از امپدانس بار از 0 اهم تا حداکثر 800 اهم پشتیبانی میکند.
آیا اتصالات تست یکپارچه در واحد موجود است؟
بله، سوکتهای تست تخصصی که برای اتصال به کابلهای استاندارد ارتباطگر HART طراحی شدهاند، مستقیماً در ترمینالهای قابل جدا شدن ساخته شدهاند.
آیا این دستگاه میتواند پارامترهای دیجیتال را به جلو و عقب منتقل کند؟
چیدمان مدار اجازه میدهد سیگنالهای ارتباط دیجیتال بر روی حلقه جریان آنالوگ سوار شده و به صورت دوطرفه عبور کنند.
