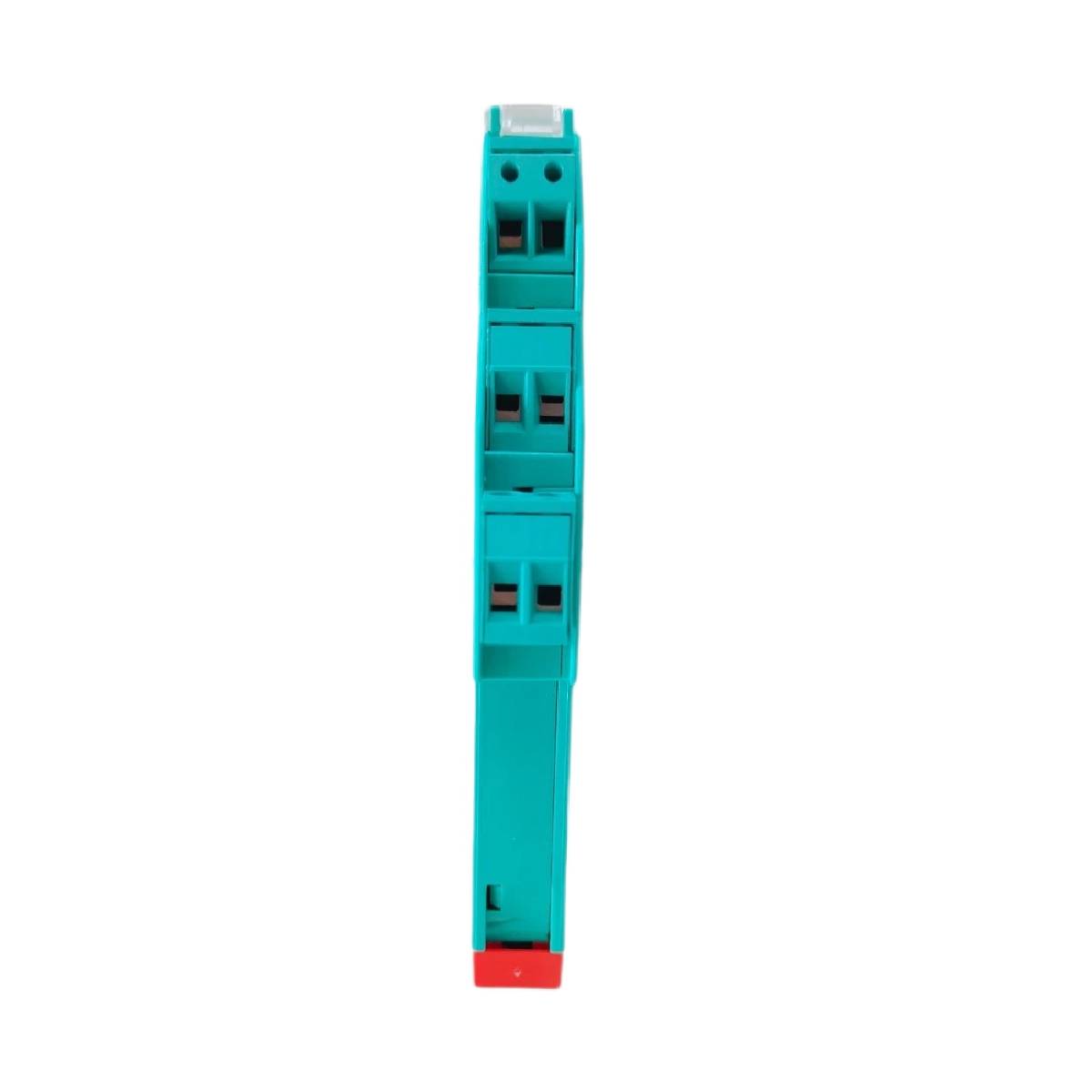

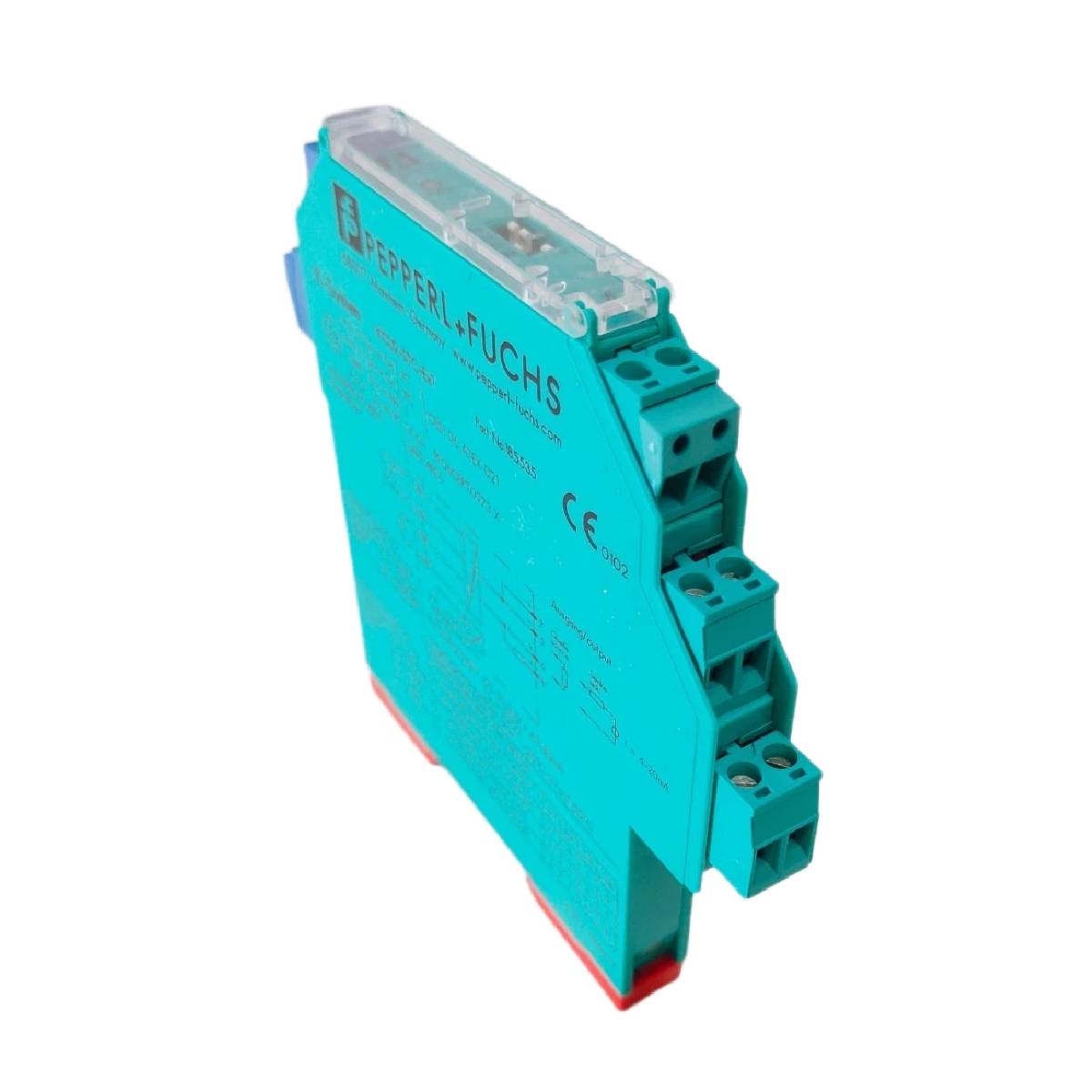

منبع تغذیه ترانسمیتر هوشمند Pepperl+Fuchs KCD2-STC-Ex1

SKU KCD2-STC-Ex1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Pepperl+Fuchs
شماره محصول: KCD2-STC-Ex1
Origin آلمان
نوع محصول: ماژول‌های منبع تغذیه
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.1 kg
ابعاد: 12.5 x 119 x 114 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

Pepperl+Fuchs KCD2-STC-Ex1 یک بریر ایزوله ذاتاً ایمن و تک‌کاناله است که برای تغذیه ترانسمیترهای SMART دوسیمه یا رابط‌بندی با منابع جریان SMART دوسیمه در محیط‌های خطرناک طراحی شده است. این تجهیز با تغذیه 24 V DC از طریق ترمینال‌ها یا سامانه Power Rail کار می‌کند و سیگنال میدانی آنالوگ 4 mA تا 20 mA را از طریق ایزولاسیون گالوانیکی به ناحیه امن منتقل می‌کند. این دستگاه انتقال دیجیتال دوسویه سیگنال را برای پروتکل‌هایی مانند HART و BRAIN حفظ می‌کند و امکان پارامترگذاری و ارتباط تشخیصی پیوسته از راه دور با تجهیزات ابزار دقیق میدانی را فراهم می‌سازد.

KCD2-STC-Ex1 با برخورداری از بدنه فشرده 12.5 mm، حالت‌های خروجی قابل انتخاب—منبع جریان، سینک جریان یا خروجی ولتاژ—را ارائه می‌دهد که از طریق سوئیچ‌های DIP روی برد پیکربندی می‌شوند. مقاومت داخلی 250 Ω از طریق اتصالات ترمینالی مشخص در دسترس است تا در صورت ناکافی بودن مقاومت سمت کنترل، امپدانس لازم برای حلقه ارتباطی HART ایجاد شود. همچنین، سوکت‌های تست یکپارچه در ترمینال‌ها امکان اتصال مستقیم ارتباط‌گرهای HART را بدون ایجاد اختلال در سیم‌کشی حلقه فراهم می‌کنند.

این ماژول طبق IEC/EN 61508 برای کاربردهای ایمنی عملکردی تا SIL 2 (SC 3) تأیید شده است. این ماژول برای تضمین یکپارچگی سیگنال و عملکرد ایمن در محیط‌های Zone 0، Zone 1، Zone 2 و Division 1/2، ایزولاسیون گالوانیکی بین مدارهای ورودی، خروجی و تغذیه فراهم می‌کند.

ویژگی‌ها

بریر ایزوله تک‌کاناله برای ترانسمیترهای SMART دوسیمه و منابع جریان.
بدنه فشرده با عرض 12.5 mm برای نصب پرتراکم روی ریل DIN.
حالت‌های خروجی قابل انتخاب از طریق سوئیچ‌های DIP: منبع جریان (4 mA ... 20 mA)، سینک جریان (4 mA ... 20 mA) یا خروجی ولتاژ (1 V ... 5 V).
از ارتباط دیجیتال دوسویه برای پروتکل‌های HART و BRAIN پشتیبانی می‌کند.
مقاومت HART داخلی 250 Ω بین ترمینال‌های 6 و 8 در دسترس است.
سوکت‌های تست تعبیه‌شده در ترمینال‌ها برای رابط ارتباط‌گر HART.
سازگار با Power Rail یا دارای تغذیه ترمینالی از طریق 24 V DC.
دارای رده ایمنی عملکردی تا SIL 2 / SC 3 مطابق با IEC/EN 61508.

کاربردها

ایزولاسیون گالوانیکی و آماده‌سازی سیگنال بین ترانسمیترهای ناحیه خطرناک و سیستم‌های کنترل ناحیه امن (DCS/PLC).
تغذیه ترانسمیترهای فرایندی SMART دوسیمه برای اندازه‌گیری فشار، سطح، دما یا جریان.
رابط‌بندی منابع جریان در محیط‌های خطرناک با ورودی‌های آنالوگ استاندارد سیستم کنترل.
توابع ایمنی ابزار دقیق SIL 2 (SIF) که به پردازش ایزوله ورودی آنالوگ نیاز دارند.

مشخصات فنی

عمومی

پارامتر	مشخصات
تولیدکننده	Pepperl+Fuchs
مدل	KCD2-STC-Ex1
نوع سیگنال	ورودی آنالوگ
کانال‌ها	۱ کاناله
ایمنی عملکردی	SIL 2 / قابلیت سیستماتیک SC 3 مطابق با IEC/EN 61508

منبع تغذیه

پارامتر	مشخصات
اتصال	ریل تغذیه یا ترمینال‌های ۹+، ۱۰-
ولتاژ نامی Ur	۱۹ ... ۳۰ ولت DC
ریپل	<= ۱۰٪
جریان نامی Ir	<= ۴۵ میلی‌آمپر در ۲۴ ولت و خروجی حالت منبع ۲۰ میلی‌آمپر
اتلاف توان	<= ۸۰۰ میلی‌وات
مصرف توان	<= ۱٫۱ وات

ورودی (ناحیه خطرناک)

پارامتر	مشخصات
سمت اتصال	سمت فیلد
ترمینال‌های اتصال	۱+، ۲- ؛ ۳+، ۴-
سیگنال ورودی	۴ ... ۲۰ میلی‌آمپر محدودشده به تقریباً ۲۶ میلی‌آمپر
ولتاژ مدار باز / جریان اتصال کوتاه	ترمینال‌های ۱+، ۲-: ۲۲ ولت / ۲۶ میلی‌آمپر
افت ولتاژ	ترمینال‌های ۳+، ۴-: تقریباً ۵ ولت
ولتاژ قابل دسترس	ترمینال‌های ۱+، ۲-: >= ۱۵ ولت در ۲۰ میلی‌آمپر؛ >= ۱۸ ولت در ۴ میلی‌آمپر

خروجی (ناحیه ایمن)

پارامتر	مشخصات
سمت اتصال	سمت کنترل
ترمینال‌های اتصال	ترمینال‌های ۵-، ۶+؛ ترمینال‌های ۵-، ۸+ برای مقاومت HART
بار حالت منبع	۰ ... ۳۵۰ Ω
سیگنال خروجی در حالت منبع	۴ ... ۲۰ میلی‌آمپر یا ۱ ... ۵ ولت (مقاومت داخلی: ۲۵۰ Ω، ۰٫۱٪)
سیگنال خروجی در حالت مصرف‌کننده	۴ ... ۲۰ میلی‌آمپر، ولتاژ کاری ۱۰ ... ۳۰ ولت
ریپل	۲۰ میلی‌ولت RMS

ویژگی‌های انتقال

پارامتر	مشخصات
انحراف در دمای ۲۰ درجه سانتی‌گراد	< ۰٫۱٪ از گستره کامل شامل غیرخطی‌بودن و هیسترزیس (منبع/مصرف ۴ ... ۲۰ میلی‌آمپر)
انحراف در دمای ۲۰ درجه سانتی‌گراد (ولتاژ)	<= +- ۰٫۲٪ شامل غیرخطی‌بودن و هیسترزیس (حالت منبع ۱ ... ۵ ولت)
تأثیر دمای محیط (جریان)	< ۲ میکروآمپر بر کلوین (-۲۰ ... ۷۰ درجه سانتی‌گراد)؛ < ۴ میکروآمپر بر کلوین (-۴۰ ... -۲۰ درجه سانتی‌گراد)
تأثیر دمای محیط (ولتاژ)	< ۰٫۵ میلی‌ولت بر کلوین (-۲۰ ... ۷۰ درجه سانتی‌گراد)؛ < ۱ میلی‌ولت بر کلوین (-۴۰ ... -۲۰ درجه سانتی‌گراد)
محدوده فرکانس	از سمت فیلد به سمت کنترل: ۰ ... ۳ کیلوهرتز (-۳ دسی‌بل، سیگنال ۰٫۵ ولت پیک‌تاپیک)
محدوده فرکانس (معکوس)	از سمت کنترل به سمت فیلد: ۰ ... ۳ کیلوهرتز (-۳ دسی‌بل، سیگنال ۰٫۵ ولت پیک‌تاپیک)
زمان تثبیت	<= ۵۰ میلی‌ثانیه
زمان خیز / زمان نزول	<= ۱۰ میلی‌ثانیه

ایزولاسیون گالوانیکی

پارامتر	مشخصات
ورودی / خروجی	عایق‌بندی پایه مطابق با IEC/EN 61010-1، ولتاژ نامی عایق ۳۰۰ ولت مؤثر
ورودی / منبع تغذیه	عایق‌بندی تقویت‌شده مطابق با IEC/EN 61010-1، ولتاژ نامی عایق ۳۰۰ ولت مؤثر
خروجی / منبع تغذیه	عایق‌بندی پایه مطابق با IEC/EN 61010-1، ولتاژ نامی عایق ۳۰۰ ولت مؤثر
ایزولاسیون ایمن Ex (ورودی/خروجی)	ایزولاسیون الکتریکی ایمن مطابق با IEC/EN 60079-11، مقدار پیک ولتاژ ۳۷۵ ولت
ایزولاسیون ایمن Ex (ورودی/منبع تغذیه)	ایزولاسیون الکتریکی ایمن مطابق با IEC/EN 60079-11، مقدار پیک ولتاژ ۳۷۵ ولت

مکانیکی و محیطی

پارامتر	مشخصات
درجه حفاظت	IP20
نوع اتصال	ترمینال‌های پیچی
جرم	تقریباً ۱۰۰ گرم
ابعاد (عرض × ارتفاع × عمق)	۱۲٫۵ × ۱۱۹ × ۱۱۴ میلی‌متر (۰٫۵ × ۴٫۷ × ۴٫۵ اینچ)، نوع محفظه A2
نصب	ریل نصب DIN به عرض ۳۵ میلی‌متر مطابق با EN 60715:2001
دمای محیط	-۴۰ ... ۷۰ درجه سانتی‌گراد (-۴۰ ... ۱۵۸ درجه فارنهایت)

اتصالات / رابط‌ها

ترمینال	کارکرد
۱+	ورودی فیلد: ترانسمیتر ۲ سیمه (+)
2-	ورودی فیلد: ترانسمیتر ۲ سیمه (-)
3+	ورودی میدانی: منبع جریان (+)
4-	ورودی میدانی: منبع جریان (-)
5-	خروجی کنترل (-)
6+	خروجی کنترل (+)
8+	خروجی کنترل (+) با مقاومت داخلی 250 Ω HART
9+	منبع تغذیه ناحیه ایمن، 24 V DC (+)
10-	منبع تغذیه ناحیه ایمن، 24 V DC (-)

راهنمای نصب

پیش از نصب یا اتصال سیم‌های میدانی، از قطع بودن انرژی منبع تغذیه اطمینان حاصل کنید.
ماژول را به‌صورت عمودی روی ریل DIN استاندارد 35 میلی‌متری، در محیطی تمیز و خشک با درجه آلودگی 2، نصب کنید.
برای نصب‌های منطقه 2 / بخش 2، دستگاه را داخل محفظه‌ای با حداقل حفاظت IP54 قرار دهید.
جداسازی فیزیکی دقیق بین سیم‌کشی آبی ناحیه خطرناک و اتصالات ایمن ناحیه غیرخطرناکِ فاقد ایمنی ذاتی را حفظ کنید.
ترانسمیترهای دوسیمه را به ترمینال‌های 1+ و 2-، یا منابع جریان را به ترمینال‌های 3+ و 4- سیم‌کشی کنید.
ورودی‌های آنالوگ سیستم کنترل را بین ترمینال‌های 5- و 6+ (یا 5- و 8+ در صورت نیاز به مقاومت داخلی HART) وصل کنید.
برق 24 V DC را از طریق ترمینال‌های 9+ و 10- یا مستقیماً از طریق سیستم Power Rail تأمین کنید.

راهنمای پیکربندی

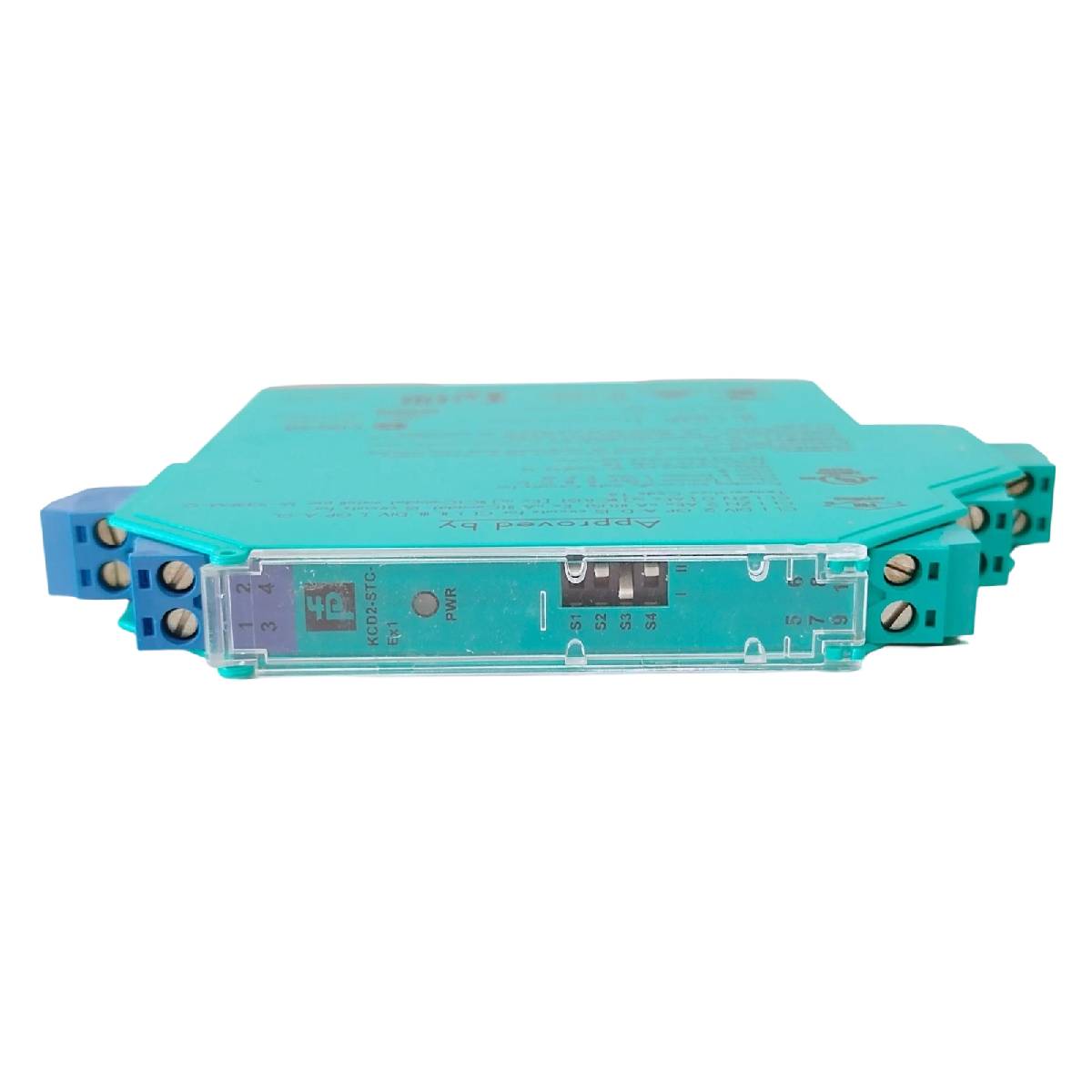

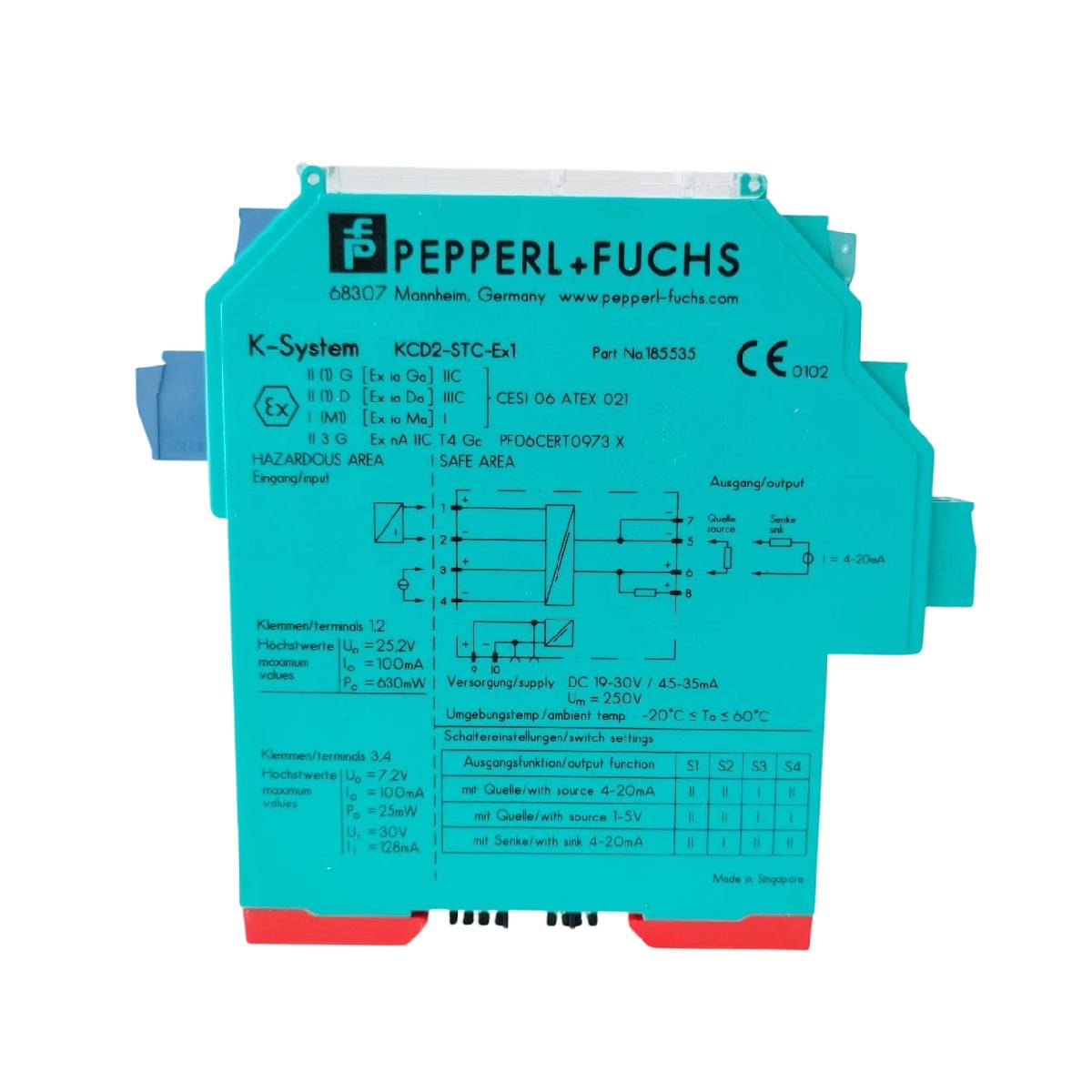

حالت عملکرد خروجی از طریق چهار کلید DIP (S1، S2، S3، S4) که در کنار محفظه قرار دارند، تنظیم می‌شود:

حالت عملکرد	S1	S2	S3	S4
خروجی منبع جریان 4 ... 20 mA (پیش‌فرض)	II	II	I	II
خروجی منبع ولتاژ 1 ... 5 V	II	II	I	I
خروجی سینک جریان 4 ... 20 mA	II	I	II	II

توجه: موقعیت کلیدهای DIP را فقط زمانی تغییر دهید که هیچ جو انفجاری وجود نداشته باشد.

توصیه‌های راه‌اندازی

روشن شدن LED سبز PWR در قسمت جلویی را بررسی کنید؛ این امر نشان‌دهنده تأمین صحیح برق 24 V DC است.
جریان حلقه میدانی را با استفاده از یک مولتی‌متر خارجی یا ارتباط‌گر HART، از طریق سوکت‌های تست یکپارچه روی ترمینال‌ها، تأیید کنید.
عبور سیگنال HART یا BRAIN بین تجهیز میدانی و DCS/PLC میزبان را اعتبارسنجی کنید.
برای کاربردهای ایمنی SIL 2، تنظیمات را ثبت کنید و آزمون‌های کامل اثبات عملکرد را در فواصل زمانی برنامه‌ریزی‌شده انجام دهید.

انطباق و گواهی‌ها

گواهی / استاندارد	جزئیات
ATEX (ایمنی ذاتی)	CESI 06 ATEX 021 X: II (1)G [Ex ia Ga] IIC، II (1)D [Ex ia Da] IIIC، I (M1) [Ex ia Ma] I
ATEX (منطقه 2)	CESI 19 ATEX 021 X: II 3G Ex ec IIC T4 Gc
IECEx	IECEx CES 06.0001X: [Ex ia Ga] IIC، [Ex ia Da] IIIC، [Ex ia Ma] I، Ex ec IIC T4 Gc
آمریکای شمالی	FM 18 CA 0116 X، FM 19 US 0117 X، cULus E106378: کلاس I، بخش 2، گروه‌های A تا D، T4؛ تجهیزات مرتبط برای کلاس‌های I، II و III، بخش 1
CCC	2020322316001218: Ex ec [ia Ga] IIC T4 Gc، [Ex ia Da] IIIC
دستورالعمل EMC	2014/30/EU، EN 61326-1:2013، NE 21:2017، EN 61326-3-2:2018
دستورالعمل ATEX	2014/34/EU، EN IEC 60079-0، EN IEC 60079-11، EN IEC 60079-7

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Pepperl+Fuchs KCD2-STC-Ex1?

The Pepperl+Fuchs KCD2-STC-Ex1 is a 1-channel intrinsically safe isolated barrier that supplies power to 2-wire SMART transmitters or interfaces with current sources in hazardous areas, transferring isolated 4-20 mA or 1-5 V signals to safe area control systems.

How are the output modes configured on the KCD2-STC-Ex1?

The module uses four side-mounted DIP switches to select between current source mode (4-20 mA), current sink mode (4-20 mA), or voltage source output mode (1-5 V).

Does the KCD2-STC-Ex1 support HART digital communication?

Yes, the device allows bi-directional HART and BRAIN communication signals to pass through. It also features an internal 250 ohm HART resistor accessible via terminal 8 and front test sockets for communicator connection.

What power supply options can be used with the KCD2-STC-Ex1?

The module operates on 19 to 30 V DC power, which can be supplied either through screw terminals 9+ and 10- or via the Pepperl+Fuchs Power Rail system.
