ماژول CPU یونیورسال Mitsubishi Electric Q03UDECPU سری Q

مروری بر محصول

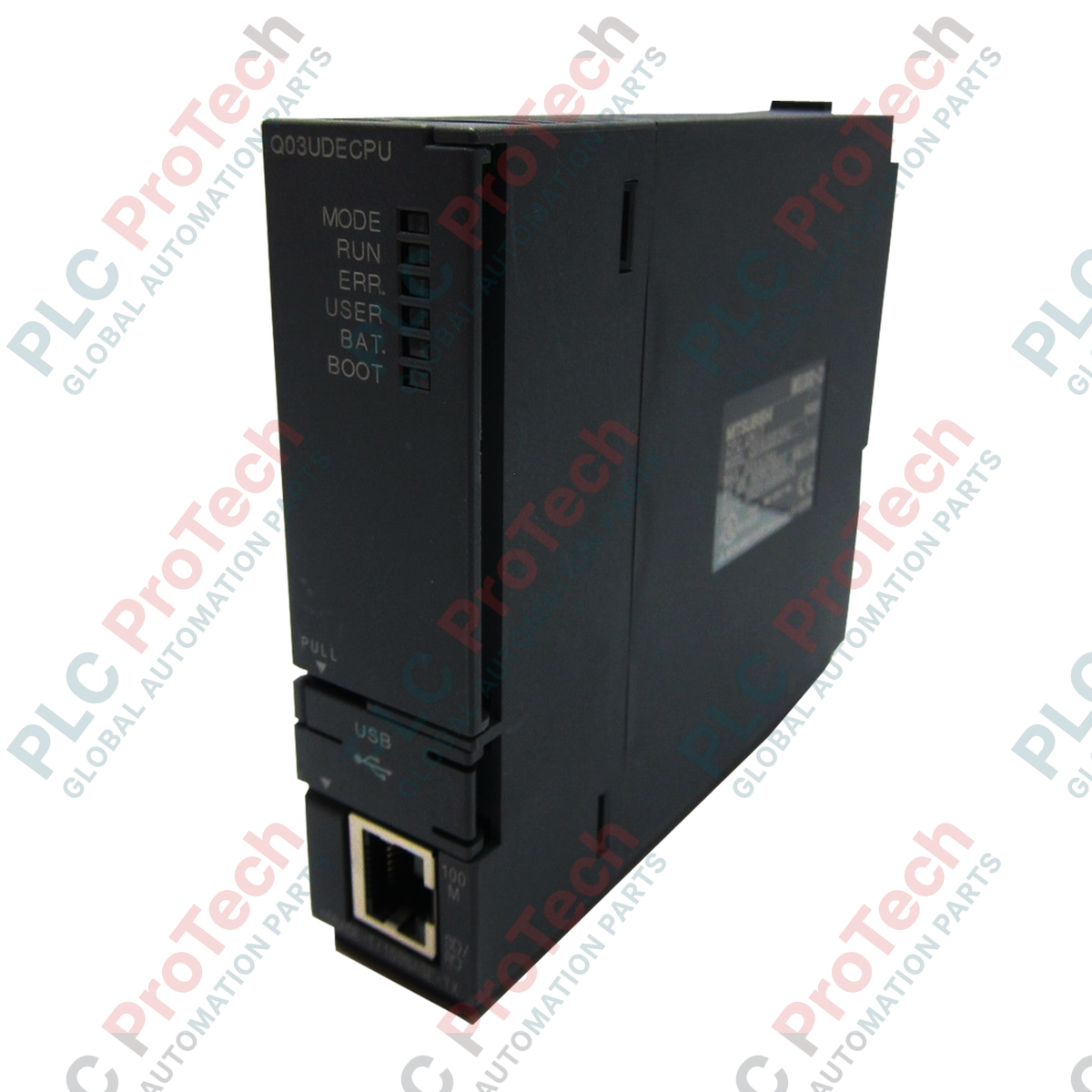

 Q03UDECPU (Q03UDECPU) یک  ماژول CPU یونیورسال با عملکرد بالا از سری پرچم‌دار  MELSEC-Q شرکت Mitsubishi Electric است. این CPU که به‌عنوان پایه‌ای برای پلتفرم iQ طراحی شده، برای وظایف پیچیده و پرسرعت اتوماسیون که به یکپارچه‌سازی بی‌وقفه با شبکه نیاز دارند، ساخته شده است. عنوان «UDE» مهم‌ترین ویژگی آن را نشان می‌دهد: یک  رابط اترنت داخلی که امکان اتصال مستقیم به شبکه‌های کارخانه را بدون نیاز به ماژول‌های ارتباطی اضافی فراهم می‌کند. با سرعت چشمگیر اجرای دستورالعمل  20ns  (و تا  9.5ns برای پردازش بیت‌های پایه)،  Q03UDECPU برای کاربردهای بسته‌بندی پرسرعت، مونتاژ خودرو و کنترل حرکت دقیق ایده‌آل است.

عملکرد و اتصال پیشرفته

 Mitsubishi Q03UDECPU با دسترسی پرسرعت به داده‌ها و اجرای سریع برنامه، زمان سیکل ماشین را به‌طور چشمگیری کاهش می‌دهد. این محصول دارای ظرفیت  حافظه برنامه 30k استپ  است که فضای کافی برای منطق کنترلی پیشرفته فراهم می‌کند. طراحی دارای دو رابط—شامل یک  درگاه Mini-USB داخلی برای برنامه‌نویسی محلی و یک  درگاه اترنت برای اتصال سراسری—فرایند نگهداری و رفع اشکال را ساده می‌کند. علاوه بر این، این CPU به‌عنوان بخشی از پلتفرم iQ می‌تواند به‌صورت بی‌وقفه با کنترلرهای حرکت، ربات‌ها و CPUهای NC روی یک واحد پایه مشترک ترکیب شود و یک سیستم کنترل واقعاً یکپارچه و چندرشته‌ای ایجاد کند.

مشخصات فنی

سؤالات متداول فنی

مزیت اصلی سری Q «یونیورسال» نسبت به CPUهای استاندارد سری Q چیست؟

سری Q یونیورسال، مانند  Q03UDECPU، سرعت ارتباط باس بسیار بالاتری (تا 3 برابر بیشتر) و قابلیت مدیریت حجم‌های بزرگ‌تر داده را ارائه می‌دهد. این سری به‌طور ویژه برای کار در پیکربندی‌های چندCPU طراحی شده و داده‌ها را با حداقل تأخیر روی بک‌پلین به اشتراک می‌گذارد.

آیا درگاه اترنت از Modbus TCP پشتیبانی می‌کند؟

در حالی که درگاه اترنت داخلی عمدتاً برای اتصال MELSOFT (برنامه‌نویسی) و پروتکل MC (ارتباط با HMIها/PLCها) طراحی شده است، می‌توان از طریق بلوک‌های تابع خاص یا با استفاده از ماژول اضافی QJ71E71-100 برای وظایف اختصاصی شبکه باز، از Modbus TCP نیز پشتیبانی کرد.

آیا استفاده از باتری برای Q03UDECPU ضروری است؟

بله،  Q03UDECPU معمولاً از باتری لیتیومی  Q6BAT برای حفظ برنامه و داده‌ها در SRAM هنگام قطع برق استفاده می‌کند. توصیه می‌شود باتری را بسته به دمای محیط، هر 3 تا 5 سال تعویض کنید.

راهنمای مهندسی میدانی و نصب

• پیکربندی آدرس IP: ممکن است لازم باشد تنظیمات پیش‌فرض IP مربوط به  Q03UDECPU پیش از فعال شدن اتصال اترنت، از طریق نرم‌افزار GX Works2/Works3 و درگاه USB مقداردهی اولیه شوند. اطمینان حاصل کنید که ماسک زیرشبکه رایانه شما با محدوده پیکربندی‌شده CPU مطابقت دارد.

• بارگذاری چندCPU: هنگام ترکیب  Q03UDECPU با CPUهای حرکت یا ربات، اطمینان حاصل کنید که ماژول منبع تغذیه (برای مثال Q61P) برای مجموع مصرف جریان تمام ماژول‌های روی واحد پایه، ظرفیت مناسبی داشته باشد.

• سازگاری فریم‌ور: اگر این CPU را در یک سیستم موجود ادغام می‌کنید، بررسی کنید که نسخه نرم‌افزار GX Works از سری «یونیورسال» پشتیبانی کند. استفاده از نرم‌افزار قدیمی ممکن است هنگام بارگذاری/دریافت برنامه باعث بروز «خطای ارتباطی» شود.

مزایای مهندسی

 Q03UDECPU به‌دلیل معماری «آینده‌نگر» خود متمایز است. عرض کم آن، یعنی تنها  27.4 mm ، امکان دستیابی به چگالی بسیار بالای ورودی/خروجی روی ریل DIN را فراهم می‌کند. یکپارچه‌سازی پردازش پرسرعت بیت (9.5ns) تضمین می‌کند که حتی پیچیده‌ترین منطق اینترلاک نیز با تأخیری ناچیز اجرا شود. Mitsubishi با ترکیب قابلیت‌های PLC، حرکت و اترنت در یک ساختار ماژولار واحد، راهکاری قدرتمند و مقیاس‌پذیر ارائه می‌دهد که ضمن حفظ قابلیت اطمینان در سطح جهانی، فضای تابلو و هزینه کلی سیستم را کاهش می‌دهد.
