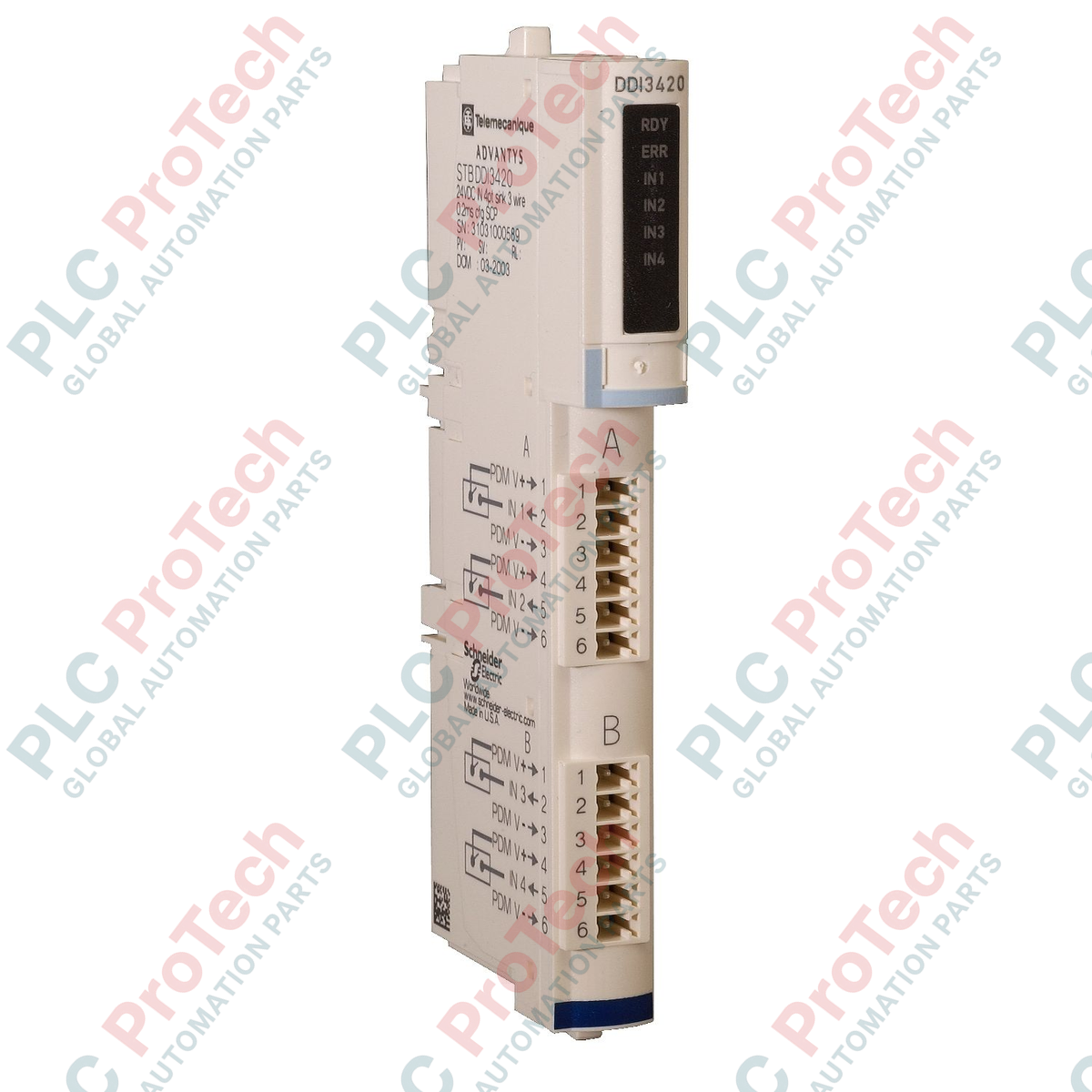

ماژول ورودی دیجیتال ۴ کاناله Schneider Electric STBDDI3420 Modicon STB

Q: زمان پاسخ فیلتر ورودی پیشفرض برای STBDDI3420 چقدر است؟

زمان پاسخ فیلتر ورودی پیشفرض و حداقلِ قابل تنظیم 0.5 میلیثانیه است که میتوان آن را از طریق نرمافزار پیکربندی Advantys برای محیطهای نویزی تنظیم کرد.

Q: آیا این ماژول از اتصال حسگرهای 2 سیمه یا 3 سیمه پشتیبانی میکند؟

STBDDI3420 بهطور خاص برای اتصالات سینک 3 سیمه طراحی شده و ترمینالهای مجزایی برای سیگنالهای ورودی، تغذیه حسگر +24VDC و مسیرهای برگشت مشترک 0VDC دارد.

Q: آیا میتوانم ماژول STBDDI3420 را هنگام روشن بودن سیستم بهصورت هاتسوآپ تعویض کنم؟

بله، پلتفرم Modicon STB از تعویض گرم ماژولهای ورودی/خروجی پشتیبانی میکند و به شما امکان میدهد STBDDI3420 را بدون خاموش کردن کل جزیره رابط شبکه تعویض کنید.

SKU STBDDI3420

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Schneider Electric
شماره محصول: STBDDI3420
کشور سازنده:فرانسه
نوع محصول: ماژول‌های ورودی گسسته
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 10g
ابعاد: ۱۳۰ میلی‌متر x ۷۰ میلی‌متر x ۲۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

این ماژول Schneider Electric STBDDI3420 که برای توپولوژی‌های کنترل توزیع‌شده بهینه شده است، چهار کانال مجزای ورودی سینک 24VDC را در پلتفرم ورودی/خروجی غیرمتمرکز Modicon STB ارائه می‌دهد. این ماژول مستقیماً با حسگرهای مجاورتی 3 سیمه و سوئیچ‌های محدودکننده ارتباط برقرار می‌کند و با ارائه فیلتر ورودی قابل تنظیم 0.5 ms، تغییرات سریع وضعیت را در محیط‌های اتوماسیون پرسرعت ثبت می‌کند. حفاظت یکپارچه در برابر اتصال کوتاه، از تجهیزات الکترونیکی داخلی و سیم‌کشی میدانی در برابر خطاهای الکتریکی موضعی محافظت کرده و زمان ازکارافتادگی کل سامانه را به حداقل می‌رساند.

ویژگی‌های فنی کلیدی

چهار کانال ورودی گسسته: پیکربندی‌شده برای منطق سینک 24VDC (سازگار با IEC 61131-2 Type 1).
رابط 3 سیمه: امکان اتصال مستقیم حسگرهای میدانی نوع PNP/سینک را بدون ترمینال‌های توزیع خارجی فراهم می‌کند.
زمان فیلتر قابل تنظیم: قابل تنظیم تا حداقل 0.5 ms برای پردازش سیگنال‌های پرسرعت و حذف نویز.
محافظت در برابر اتصال کوتاه: حفاظت الکترونیکی برای هر کانال با بازنشانی خودکار پس از رفع وضعیت خطا.
عملکرد قابل تعویض در حین کار: امکان تعویض ماژول در حالت وصل بودن برق، بدون ایجاد اختلال در سایر بخش‌های جزیره Modicon STB.

کاربردهای صنعتی

خطوط مونتاژ خودکار: تشخیص سریع قطعات، سوئیچینگ محدودکننده و بازخورد موقعیت سیلندرهای پنوماتیک.
جابجایی مواد و نوار نقاله‌ها: سامانه‌های مرتب‌سازی، آرایه‌های حسگر نوری و پایش گیت‌های ایمنی.
ماشین‌آلات بسته‌بندی: تشخیص علائم ثبت و ایندکس‌گذاری سریع محصولات.
تله‌متری آب و فاضلاب: یکپارچه‌سازی کلید سطح و پایش موقعیت شیر در ایستگاه‌های پمپاژ توزیع‌شده.

مشخصات فنی

پارامتر	مقدار مشخصه
تولیدکننده	Schneider Electric
شماره مدل	STBDDI3420
سری محصول	Modicon STB (Advantys)
نوع ورودی	سینک گسسته (3 سیمه)
تعداد ورودی‌ها	4
ولتاژ ورودی نامی	24VDC
زمان پاسخ قابل تنظیم	0.5 ms (حداقل / پیش‌فرض)
نوع حفاظت	محافظت در برابر اتصال کوتاه و اضافه‌بار
مرحله محصول	خروج از رده (قطعه یدکی برای نگهداری تجهیزات قدیمی)
کد کالا	85371099
وزن خالص	0.01 kg
وزن ارسال (محاسبه‌شده)	0.15 kg (با احتساب بسته‌بندی محافظ)
ابعاد بسته‌بندی (محاسبه‌شده)	130 mm x 70 mm x 20 mm

اتصالات و رابط‌ها

پین ترمینال	اختصاص سیگنال	توضیحات
1	IN1	کانال ورودی دیجیتال 1
2	IN2	کانال ورودی دیجیتال 2
3	IN3	کانال ورودی دیجیتال 3
4	IN4	کانال ورودی دیجیتال 4
5 / 6	خروجی حسگر +24VDC	ترمینال‌های توزیع توان حسگر
7 / 8	مشترک 0VDC	مسیر برگشت مشترک برای حسگرهای ۳ سیمه

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

STBDDI3420 یک قطعه قدیمی از پلتفرم Advantys STB است. هنگام تعویض این ماژول، مطمئن شوید واحد پایه موجود (معمولاً نوع پیچی STBXTS1100 یا نوع گیره فنری STBXTS2100) دچار خوردگی نباشد. اگر جزیره‌های کامل را به معماری‌های جدیدتر منتقل می‌کنید، خانواده‌های ورودی/خروجی Modicon TM3 یا X80 را در نظر بگیرید که معادل‌های عملکردی مستقیم ارائه می‌دهند، اما به فضای نصب فیزیکی و نرم‌افزار پیکربندی متفاوتی نیاز دارند.

نکات مهم کاربردی و یادداشت‌های مهندسی

یکی از نقاط رایج خرابی در جزیره‌های توزیع‌شده STB، فراتر رفتن از حد جریان باس تغذیه حسگر است. اگرچه STBDDI3420 به حفاظت در برابر اتصال کوتاه مجهز است، جریان کل مصرفی همه حسگرهای ۳ سیمه متصل نباید از ظرفیت ماژول توزیع توان بالادست STB (PDM) بیشتر شود. در صورت استفاده از حسگرهای مجاورتی پرمصرف، جریان تجمعی را محاسبه کنید و در صورت لزوم، با استفاده از یک ماژول STBPDT3100 اضافی توان کمکی تزریق کنید.

نکات راه‌اندازی و سیم‌کشی

هنگام پیکربندی فیلتر ورودی از طریق نرم‌افزار پیکربندی Advantys، تنظیم فیلتر روی حداقل آستانه 0.5 ms باعث می‌شود ورودی نسبت به نویز الکتریکی گذرا بسیار حساس شود. در محیط‌هایی با فعالیت زیاد درایو فرکانس متغیر (VFD)، برای خطوط حسگر از کابل شیلددار استفاده کنید و مطمئن شوید ریل نصب STB به‌طور محکم به صفحه زمین ارت عملکردی (FE) متصل شده است.

راهنمای نصب

هشدار حیاتی: خطر برق‌گرفتگی پیش از نصب یا خارج کردن ماژول‌ها از جزیره STB، همه منابع برق را قطع کنید. قطع نکردن برق باس توزیع توان سمت میدان می‌تواند باعث ایجاد قوس الکتریکی موضعی، آسیب به ماژول‌های ورودی/خروجی مجاور یا حرکت غیرمنتظره ماشین شود.

1

بررسی کنید که واحد پایه STB به‌طور ایمن روی ریل DIN چفت شده باشد و پین‌های کدگذاری با پیکربندی ماژول STBDDI3420 مطابقت داشته باشند.

2

ماژول را با ریل‌های راهنمای پایه هم‌راستا کنید و آن را به سمت پایین بلغزانید تا ضامن قفل با صدای کلیک محکم در جای خود قرار گیرد.

3

سیم‌کشی میدانی را مطابق نمودار پایه‌پین سنک ۳ سیمه به ترمینال قابل‌جداشدن وصل کنید و از درست بودن قطبیت منبع تغذیه حسگر 24VDC مطمئن شوید.

4

به ماژول رابط شبکه (NIM) برق وصل کنید و برای ثبت ماژول جدید در نقشه فعال ورودی/خروجی، اسکن پیکربندی خودکار را اجرا کنید.

FAQ

زمان پاسخ فیلتر ورودی پیش‌فرض برای STBDDI3420 چقدر است؟

زمان پاسخ فیلتر ورودی پیش‌فرض و حداقلِ قابل تنظیم 0.5 میلی‌ثانیه است که می‌توان آن را از طریق نرم‌افزار پیکربندی Advantys برای محیط‌های نویزی تنظیم کرد.

آیا این ماژول از اتصال حسگرهای 2 سیمه یا 3 سیمه پشتیبانی می‌کند؟

STBDDI3420 به‌طور خاص برای اتصالات سینک 3 سیمه طراحی شده و ترمینال‌های مجزایی برای سیگنال‌های ورودی، تغذیه حسگر +24VDC و مسیرهای برگشت مشترک 0VDC دارد.

حفاظت در برابر اتصال کوتاه هنگام بروز خطا در یک کانال چگونه عمل می‌کند؟

این ماژول برای هر کانال دارای حفاظت الکترونیکی در برابر اتصال کوتاه است. اگر اتصال کوتاه شناسایی شود، کانال مربوطه خاموش می‌شود و پس از رفع خطا، به‌طور خودکار مجدداً فعال می‌شود.

آیا می‌توانم ماژول STBDDI3420 را هنگام روشن بودن سیستم به‌صورت هات‌سوآپ تعویض کنم؟

بله، پلتفرم Modicon STB از تعویض گرم ماژول‌های ورودی/خروجی پشتیبانی می‌کند و به شما امکان می‌دهد STBDDI3420 را بدون خاموش کردن کل جزیره رابط شبکه تعویض کنید.
