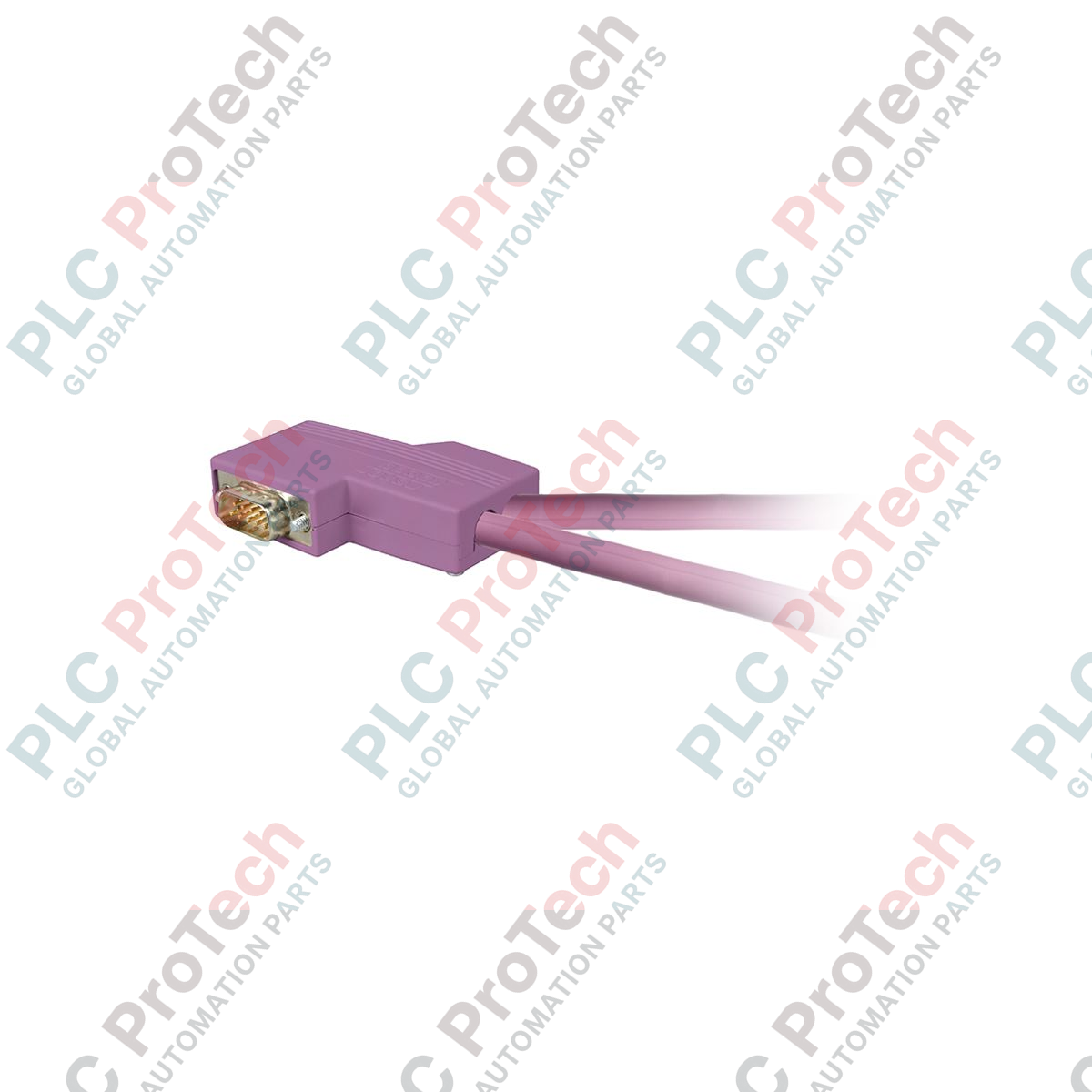

کابل اتصال Profibus DP مودیکون کوانتوم شنیِدر الکتریک TSXPBSCA400

مروری بر محصول

کابل اتصال TSXPBSCA400 (TSX-PBS-CA400) یک کابل ارتباطی Profibus DP با عملکرد بالا است که برای پلتفرم اتوماسیون Modicon Quantum طراحی شده است. این کابل با طول کلی ۴۰۰ متر، به منظور تسهیل تبادل داده بی‌وقفه بین پردازنده‌های PLC و ایستگاه‌های ورودی/خروجی از راه دور در محیط‌های صنعتی پرتقاضا مانند پالایشگاه‌های نفت، نیروگاه‌ها و عملیات‌های بزرگ معدنی طراحی شده است. با توجه به وضعیت پایان تولید (Phase-Out)، تأمین این قطعه اصلی شرکت Schneider Electric برای حفظ یکپارچگی زیرساخت‌های قدیمی، جلوگیری از توقف‌های پرهزینه و تضمین عملکرد قطعی مورد نیاز برای حلقه‌های کنترل حیاتی بسیار حیاتی است.

پیکربندی فنی

به عنوان یک جزء لایه فیزیکی اختصاصی Profibus DP (محیط پیرامونی غیرمتمرکز)، این کابل دارای امپدانس و ویژگی‌های محافظت بهینه شده برای کاهش تداخل الکترومغناطیسی (EMI) در مسیرهای طولانی است. قرقره ۴۰۰ متری این کابل امکان قطع و وصل به طول دلخواه یا استفاده به عنوان خط اصلی طولانی را بدون نیاز به تکرارکننده‌های اضافی در بسیاری از توپولوژی‌های استاندارد شبکه RS-485 فراهم می‌کند. این کابل کاملاً با معماری Modicon Quantum سازگار است و از تبادل داده‌های چرخه‌ای با سرعت بالا و تشخیص عیب در شبکه Profibus پشتیبانی می‌کند.

مشخصات فنی

سؤالات متداول فنی

آیا TSXPBSCA400 با سایر سری‌های Modicon سازگار است؟

اگرچه این کابل به طور خاص در محدوده Modicon Quantum دسته‌بندی شده است، اما مطابق با مشخصات لایه فیزیکی استاندارد Profibus DP است و می‌توان آن را با سیستم‌های Modicon M580 یا M340 استفاده کرد، به شرط آنکه ماژول‌ها و کانکتورهای ارتباطی Profibus مناسب به کار گرفته شوند.

وضعیت پایان تولید چگونه بر نگهداری آینده تأثیر می‌گذارد؟

از آنجا که این محصول در مرحله پایان تولید است، ممکن است Schneider Electric تولید جدید آن را محدود کند. توصیه می‌شود قطعات یدکی در محل نگهداری شود تا در صورت آسیب کابل، بازیابی فوری امکان‌پذیر باشد، زیرا زمان تأمین لوازم جانبی قدیمی معمولاً با گذشت زمان افزایش می‌یابد.

نیازمندی‌های زمین کردن برای مسیر ۴۰۰ متری چیست؟

برای جلوگیری از حلقه‌های زمین و حفظ حفاظت در برابر EMI، باید شیلد کابل از طریق تماس ۳۶۰ درجه در سطح کانکتور متصل شود. در مسیرهای طولانی، اطمینان حاصل کنید که تساوی پتانسیل بین مناطق مختلف کارخانه در محدوده مجاز استاندارد Profibus باشد.

راهنمای مهندسی و نصب

• حداقل شعاع خم: در هنگام نصب، حداقل شعاع خم باید حداقل ۱۵ برابر قطر خارجی کابل باشد. خمیدگی بیش از حد می‌تواند هندسه داخلی جفت پیچ‌خورده را تغییر داده و باعث بازتاب سیگنال و خطاهای متناوب «Bus Heavy» در تشخیص‌های PLC شود.

• فاصله از خطوط برق: برای حفظ یکپارچگی سیگنال، این کابل باید در کانال‌های جداگانه از کابل‌های موتور با ولتاژ بالا یا خروجی‌های VFD عبور کند. حداقل فاصله ۲۰ سانتی‌متر در مسیرهای موازی توصیه می‌شود تا از القای القایی جلوگیری شود.

• حفاظت محیطی: اگرچه این کابل برای استفاده صنعتی طراحی شده است، در صورت عبور از مناطق با تماس شیمیایی بالا یا آب ایستاده، باید توسط کانال‌های انعطاف‌پذیر ضد مایع محافظت شود. اطمینان حاصل کنید که تمام کانکتورهای Profibus با گشتاور مشخص شده محکم شده‌اند تا مهر و موم‌های دارای درجه IP در رابط ماژول حفظ شود.
