پنل‌های سیار زیمنس، 6AV6545-4BA16-0CX0

Q: چه ویژگی ایمنی در طراحی پنل موبایل تعبیه شده است؟

این دستگاه دارای یک دکمه فعالسازی یکپارچه است که ایمنی بیشتری را هنگام مداخلات دستی در ماشین فراهم میکند.

Q: برای پیکربندی این پنل موبایل به کدام نسخه نرمافزار نیاز است؟

این پنل با ProTool/Lite نسخه V6.0+SP2 و نسخههای بالاتر قابل پیکربندی است.

SKU 6AV6545-4BA16-0CX0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6AV6545-4BA16-0CX0
کشور سازنده:آلمان
نوع محصول: پنل‌های موبایل
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1750g
ابعاد: 38.10 سانتی‌متر × 17.80 سانتی‌متر × 38.10 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

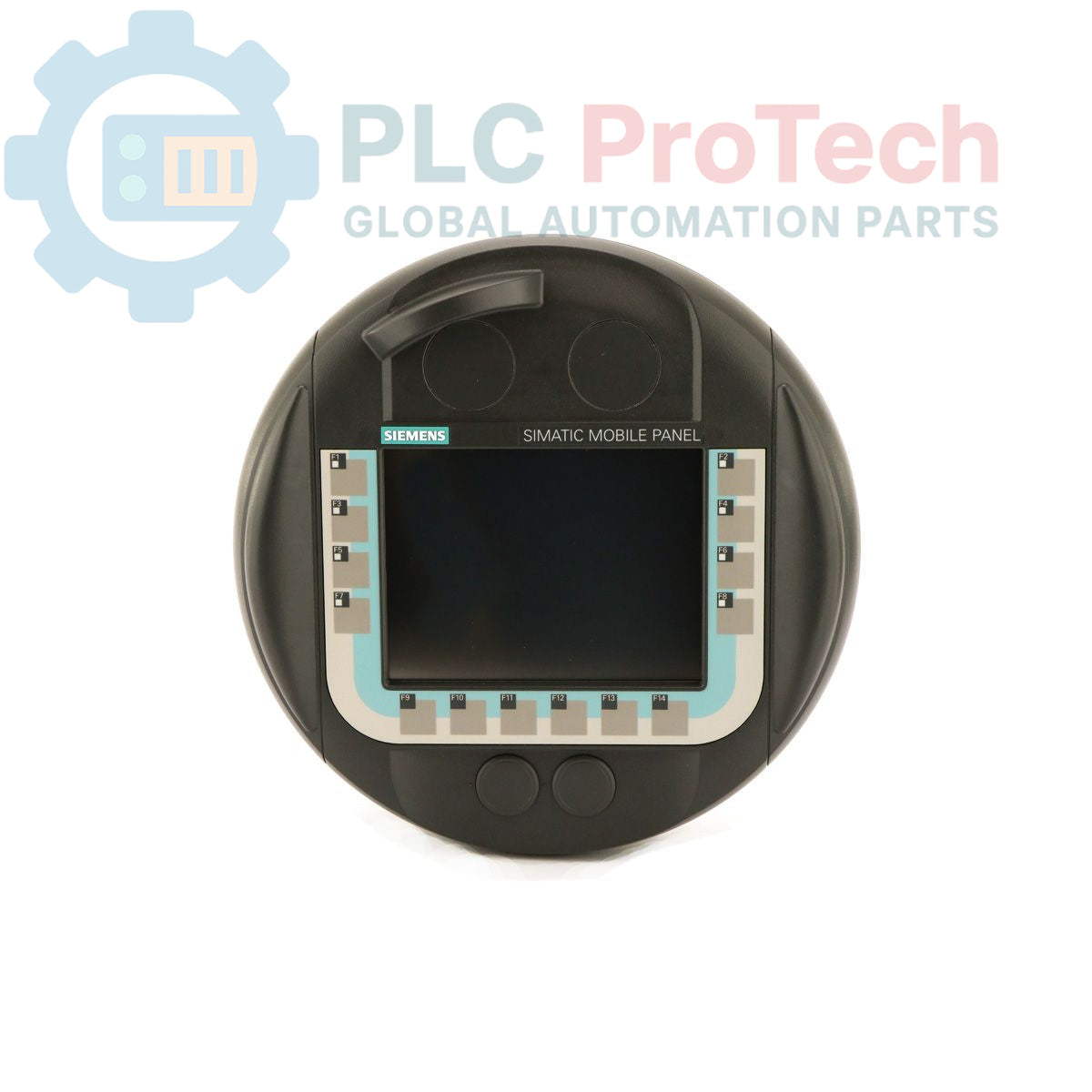

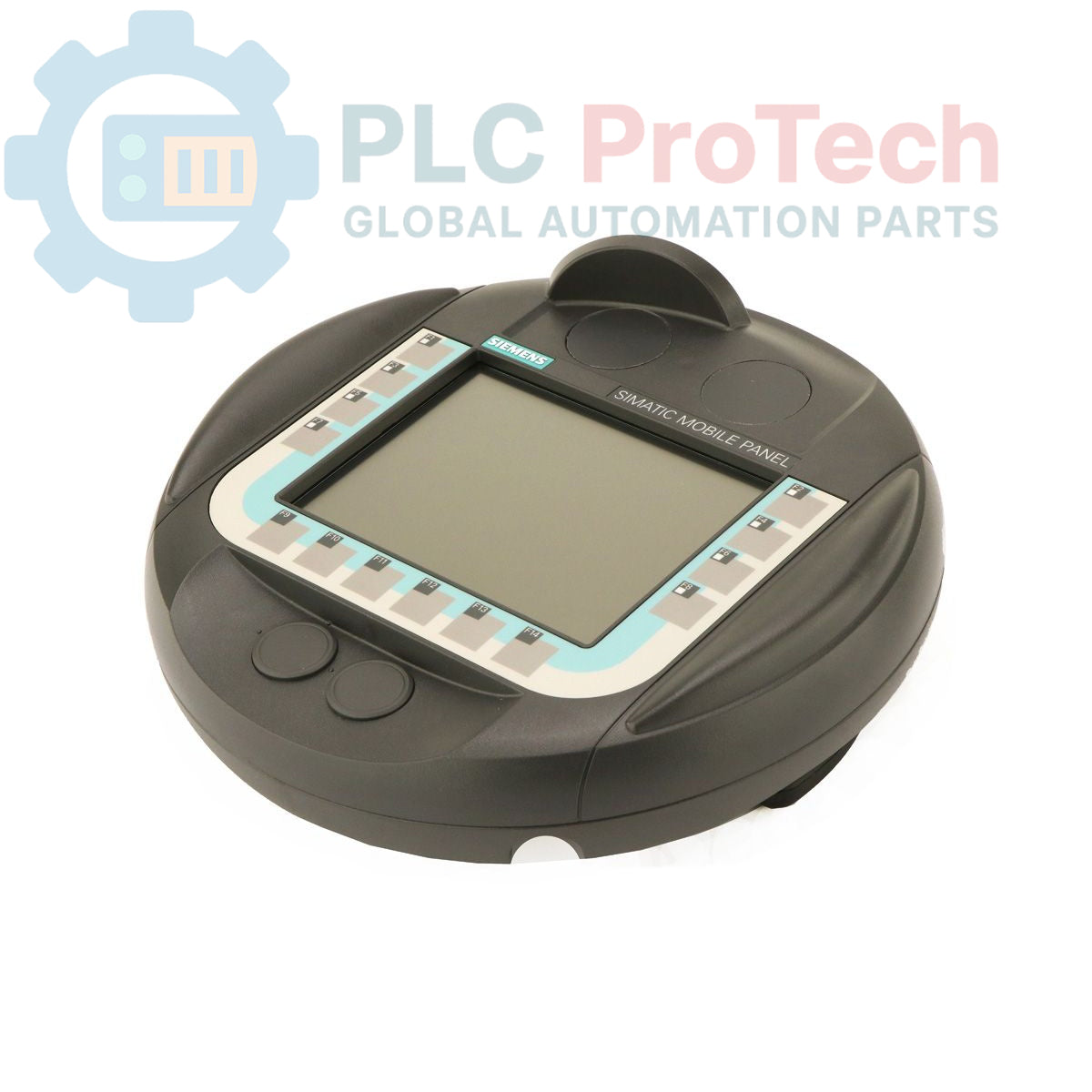

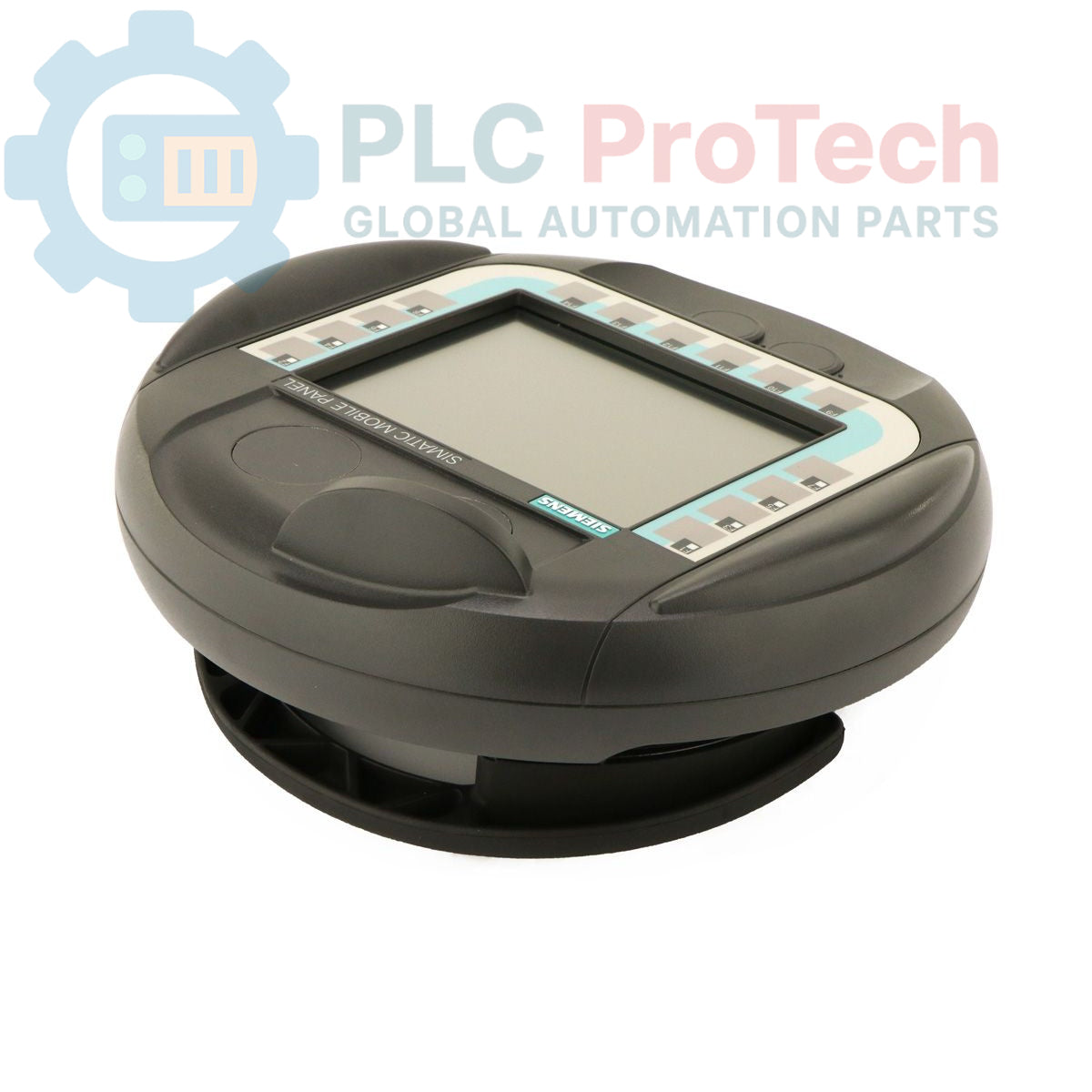

6AV6545-4BA16-0CX0 یک SIMATIC Mobile Panel 170 است که برای کنترل و نظارت انعطاف‌پذیر و قابل‌حمل اپراتور در محیط‌های صنعتی طراحی شده است. این HMI موبایل نسل اول دارای نمایشگر رنگی STN با اندازه 5.7 اینچ و وضوح 320 x 240 پیکسل است و از 16 رنگ نمایشی و عملکرد ترکیبی کلید و لمسی پشتیبانی می‌کند. این دستگاه به یک دکمه فعال‌سازی یکپارچه مجهز است تا ایمنی اپراتور هنگام راه‌اندازی دستی، تعمیر و عیب‌یابی ماشین افزایش یابد. این دستگاه دارای 768 کیلوبایت حافظه داخلی است و با استفاده از ProTool/Lite نسخه V6.0+SP2 و بالاتر قابل پیکربندی است. کاربردهای معمول صنعتی آن شامل کنترل غیرمتمرکز ماشین، ایستگاه‌های اپراتوری آویز برای ماشین‌آلات بزرگ، سلول‌های تولید انعطاف‌پذیر و نظارت بر خطوط تولید خودکار است. این دستگاه با ولتاژ تغذیه 24V DC کار می‌کند و با پلتفرم‌های اتوماسیون Siemens SIMATIC کاملاً سازگار است.

ویژگی‌ها

HMI قابل‌حمل SIMATIC Mobile Panel 170 برای تعامل انعطاف‌پذیر با ماشین
نمایشگر رنگی STN با اندازه 5.7 اینچ، وضوح 320 x 240 پیکسل و 16 رنگ
عملکرد ترکیبی کلید و لمسی به‌همراه دکمه ایمنی فعال‌سازی یکپارچه
قابل پیکربندی با محیط‌های نرم‌افزاری ProTool/Lite نسخه V6.0+SP2 و بالاتر
بدنه قابل‌حمل، جمع‌وجور و ارگونومیک با ولتاژ تغذیه 24V DC

کاربردها

کنسول‌های کنترل انعطاف‌پذیر اپراتور برای ماشین‌آلات صنعتی بزرگ
ایستگاه‌های غیرمتمرکز تعمیر و راه‌اندازی ماشین
راه‌اندازی و عیب‌یابی خطوط تولید خودکار
نمایش وضعیت سالن تولید و نظارت سیار بر فرایند

مشخصات فنی

پارامتر فنی	مشخصات
برند	Siemens
سازنده	Siemens
سری	SIMATIC HMI
زیرسری	Mobile Panels (نسل اول)
نوع محصول	پنل‌های موبایل
وضعیت محصول	منسوخ
قطر صفحه‌نمایش	5.7 اینچ
نوع نمایشگر	نمایشگر رنگی STN
وضوح نمایشگر	320 x 240 پیکسل
رنگ‌های نمایشگر	16 رنگ
نوع عملکرد	کلید و لمسی
ویژگی‌های ایمنی	دکمه فعال‌سازی یکپارچه
ظرفیت حافظه	768 کیلوبایت
سازگاری نرم‌افزاری	ProTool/Lite V6.0+SP2 و بالاتر
ولتاژ تغذیه	24V DC
ابعاد	38.10 x 17.80 x 38.10 cm
وزن	1.75 kg
کد کالا	85371091
مقررات کنترل صادرات (ECCN)	5D002

راهنمای نصب

واحدهای جعبه اتصال را به‌صورت محکم روی تابلو برق یا محفظه ماشین نصب کنید و از دسترسی مناسب برای مسیردهی کابل‌ها اطمینان حاصل کنید.
سیم‌کشی منبع تغذیه 24V DC و کابل‌های ارتباطی شبکه را به ترمینال‌های مشخص‌شده جعبه اتصال وصل کنید.
پیش از بهره‌برداری، عملکرد صحیح دکمه ایمنی فعال‌سازی یکپارچه و مدارهای توقف اضطراری را بررسی کنید.
پنل موبایل را با استفاده از دسته ارگونومیک جابه‌جا کنید و هنگام استفاده نکردن، آن را در نگهدارنده اختصاصی خود محکم قرار دهید.

FAQ

ابعاد و وضوح نمایشگر پنل موبایل 6AV6545-4BA16-0CX0 چقدر است؟

این پنل به نمایشگر رنگی STN با اندازه ۵٫۷ اینچ و وضوح ۳۲۰ × ۲۴۰ پیکسل مجهز است و از ۱۶ رنگ پشتیبانی می‌کند.

چه ویژگی ایمنی در طراحی پنل موبایل تعبیه شده است؟

این دستگاه دارای یک دکمه فعال‌سازی یکپارچه است که ایمنی بیشتری را هنگام مداخلات دستی در ماشین فراهم می‌کند.

برای پیکربندی این پنل موبایل به کدام نسخه نرم‌افزار نیاز است؟

این پنل با ProTool/Lite نسخه V6.0+SP2 و نسخه‌های بالاتر قابل پیکربندی است.
