Siemens 6AV7241-1BA07-0FA0 SIMATIC IPC 477E Panel PC

Q: پردازنده استفادهشده در 6AV7241-1BA07-0FA0 چیست؟

این پنل پیسی SIMATIC به پردازنده Intel Celeron G3902E مجهز است.

Q: این IPC از چه نوع فضای ذخیرهسازی استفاده میکند؟

این دستگاه شامل یک درایو حالتجامد (SSD) با ظرفیت 240 گیگابایت و رابط SATA است که ذخیرهسازی سریع و مطمئن دادهها را فراهم میکند.

Q: چند درگاه اترنت در دسترس است؟

در مجموع چهار درگاه اترنت گیگابیتی وجود دارد. سه درگاه بهطور اختصاصی برای شبکههای PROFINET (IE/PN) در نظر گرفته شدهاند و یکی از آنها درگاه استاندارد 10/100/1000 Mbps است.

SKU 6AV7241-1BA07-0FA0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6AV7241-1BA07-0FA0
کشور سازنده:آلمان
نوع محصول: رایانه پنلی صنعتی
بارکد: 85371098
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 7100g
ابعاد: ۲۷٫۹۰ × ۲۰٫۳۰ × ۱۲٫۷۰ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Description

توضیحات

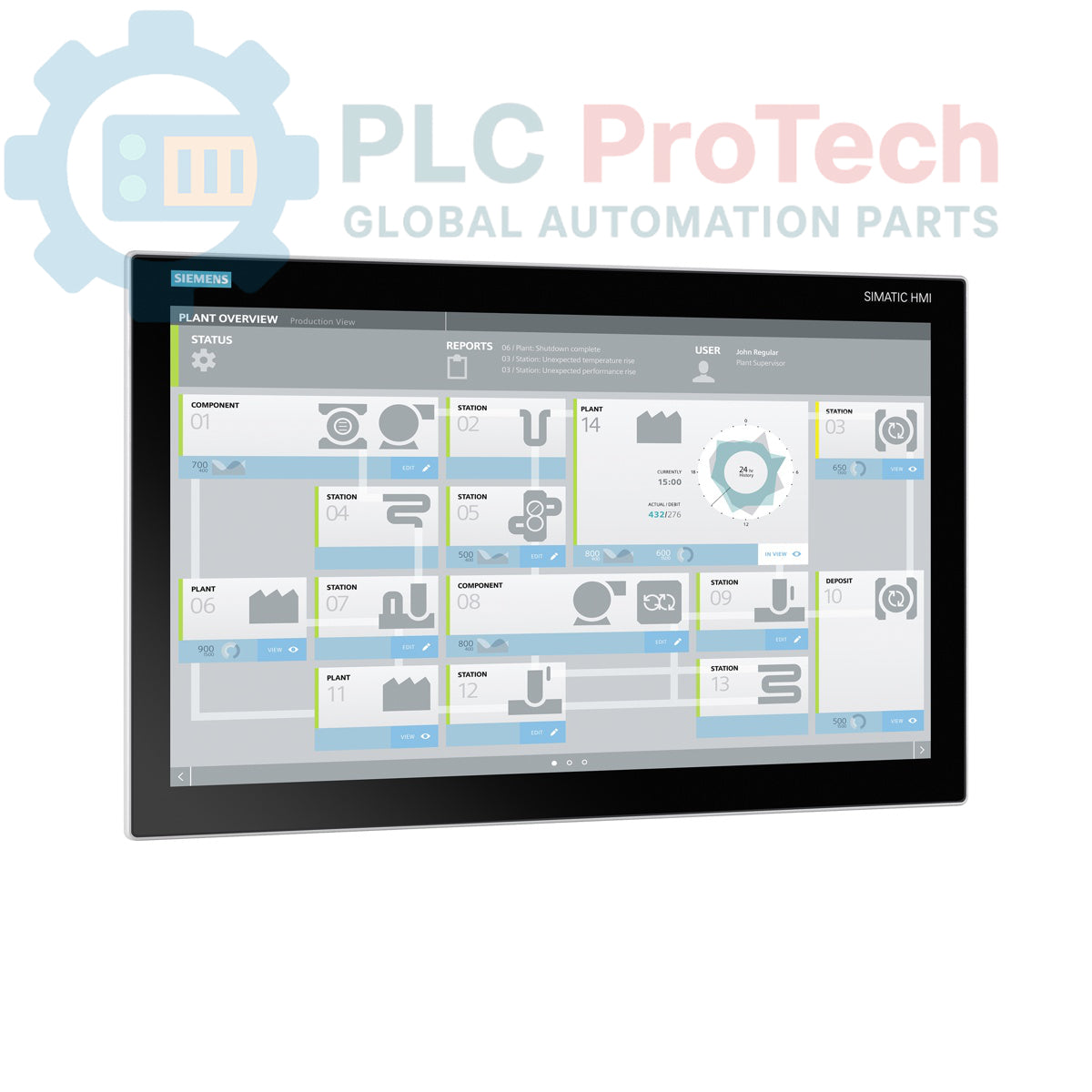

Siemens 6AV7241-1BA07-0FA0 از رایانه‌های پنلی صنعتی سری SIMATIC IPC 477E است که برای وظایف دشوار نمایش و کنترل طراحی شده است. این دستگاه به نمایشگر لمسی عریض ۱۵ اینچی با وضوح ۱۲۸۰ × ۸۰۰ پیکسل مجهز است و رابط کاربری انسان و ماشین (HMI) شفاف و پاسخ‌گویی ارائه می‌دهد. توان پردازشی آن را یک پردازندهٔ Celeron G3902E از Intel تأمین می‌کند و به ۴ گیگابایت RAM و حافظهٔ حالت‌جامد SATA با ظرفیت ۲۴۰ گیگابایت مجهز است تا عملکردی مطمئن و پرسرعت داشته باشد. اتصال‌پذیری آن قدرتمند است و در مجموع چهار رابط اترنت گیگابیتی دارد که سه مورد از آن‌ها برای شبکه‌های PROFINET (IE/PN) اختصاص یافته‌اند؛ همچنین چندین درگاه USB در پنل‌های جلو و عقب تعبیه شده است. این سیستم با منبع تغذیهٔ صنعتی استاندارد ۲۴ ولت DC کار می‌کند و سیستم‌عامل Windows 10 IoT Enterprise 2016 LTSB به‌صورت پیش‌فرض روی آن نصب شده است.

ویژگی‌ها
نمایشگر لمسی TFT عریض ۱۵ اینچی
پردازندهٔ Intel Celeron G3902E
حافظهٔ اصلی ۴ گیگابایتی (RAM)
حافظهٔ حالت‌جامد داخلی SATA با ظرفیت ۲۴۰ گیگابایت (SSD)
مجهز به گرافیک یکپارچه Intel HD
چهار رابط اترنت گیگابیتی برای اتصال گسترده به شبکه
درگاه USB با دسترسی از پنل جلویی برای انتقال آسان داده
طراحی بدون فن برای عملکرد بدون نیاز به تعمیر و نگهداری در محیط‌های سخت
به‌صورت پیش‌فرض با Windows 10 IoT Enterprise 2016 LTSB (۶۴ بیتی) نصب شده است

با ورودی برق ۲۴ ولت DC کار می‌کند

کاربردها
کاربردهای HMI و SCADA در سطح ماشین
نمایش و کنترل فرایند در تولید
سامانه‌های جمع‌آوری و ثبت داده
درگاه‌های اتوماسیون صنعتی

اتاق‌های کنترل و ایستگاه‌های اپراتوری

مشخصات فنی	مشخصات
مقدار	Siemens
سری محصول	SIMATIC IPC 477E
شماره مدل	6AV7241-1BA07-0FA0
نوع نمایشگر	نمایشگر لمسی عریض ۱۵ اینچی
وضوح نمایشگر	۱۲۸۰ × ۸۰۰ پیکسل
پردازنده	Intel Celeron G3902E
حافظه (RAM)	۴ گیگابایت
ذخیره‌سازی انبوه	حافظهٔ حالت‌جامد ۲۴۰ گیگابایتی (SATA)
سیستم‌عامل	Windows 10 IoT Enterprise 2016 LTSB (۶۴ بیتی)
منبع تغذیه	۲۴ ولت DC
رابط‌ها	۱× USB جلو، ۴× USB پشت، ۳× اترنت گیگابیتی (IE/PN)، ۱× اترنت گیگابیتی (10/100/1000)
شکاف‌های توسعه	بدون شکاف PCIe
درگاه‌های سریال	بدون RS-232/RS-485
نرم‌افزار	بدون نرم‌افزار SIMATIC
مرحله محصول PLM	فعال
وزن حمل	7.10 کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	27.90 × 20.30 × 12.70 سانتی‌متر
کد کالا	85371098
ECCN	5A992
کشور مبدأ	آلمان (تخمینی)

راهنمای نصب

هشدار بسیار مهم: پیش از نصب یا تعمیر و نگهداری، همه منابع برق را قطع کنید. بی‌برق نکردن سیستم می‌تواند باعث برق‌گرفتگی شدید، آسیب به تجهیزات یا صدمه جانی شود. همه رویه‌های محلی قفل‌گذاری/برچسب‌گذاری (LOTO) را رعایت کنید.

1 آماده‌سازی پنل: مطمئن شوید تابلو کنترل یا پنل دارای سطح نصب تمیز و صاف است. برش پنل را مطابق ابعاد مشخص‌شده در نقشه‌های مکانیکی دستگاه آماده کنید. برای جلوگیری از آسیب به واشر IPC، همه لبه‌های برش را پلیسه‌گیری کنید.
2 نصب: Panel PC را از سمت جلو داخل برش پنل قرار دهید. دستگاه را از پشت، با استفاده از گیره‌های نصب ارائه‌شده، محکم کنید. پیچ‌های گیره را به‌طور یکنواخت و به‌صورت ضربدری سفت کنید تا آب‌بندی یکنواختی در برابر سطح پنل ایجاد شود و درجه حفاظتی IP مشخص‌شده حفظ گردد.
3 اتصال زمین: ترمینال زمین عملکردی (FE) روی شاسی IPC را با استفاده از یک هادی کم‌امپدانس به نقطه زمین مرکزی تابلو کنترل متصل کنید. اتصال صحیح زمین برای مصونیت در برابر نویز و ایمنی اپراتور ضروری است.
4 اتصال برق: یک منبع تغذیه پایدار و فیلترشده 24 V DC را به کانکتور منبع تغذیه IPC متصل کنید. پیش از وصل کردن برق، قطبیت صحیح را بررسی کنید. از هادی‌هایی با سطح مقطع مناسب برای جریان مصرفی استفاده کنید و کابل‌های برق را جدا از خطوط ولتاژ بالا یا ارتباطی عبور دهید.
5 اتصالات شبکه و تجهیزات جانبی: کابل‌های اترنت را به پورت‌های مناسب RJ45 برای شبکه کارخانه و ارتباط PROFINET متصل کنید. هرگونه تجهیزات جانبی USB موردنیاز را وصل کنید. مطمئن شوید همه کابل‌ها به‌درستی محکم شده‌اند و مهار کششی کافی دارند.

FAQ

پردازنده استفاده‌شده در 6AV7241-1BA07-0FA0 چیست؟

این پنل پی‌سی SIMATIC به پردازنده Intel Celeron G3902E مجهز است.

اندازه و وضوح صفحه‌نمایش چقدر است؟

این دستگاه به یک نمایشگر لمسی عریض ۱۵ اینچی با وضوح بومی 1280 x 800 پیکسل مجهز است.

این IPC از چه نوع فضای ذخیره‌سازی استفاده می‌کند؟

این دستگاه شامل یک درایو حالت‌جامد (SSD) با ظرفیت 240 گیگابایت و رابط SATA است که ذخیره‌سازی سریع و مطمئن داده‌ها را فراهم می‌کند.

نیازمندی‌های منبع تغذیه این دستگاه چیست؟

این IPC برای کارکرد به یک منبع تغذیه صنعتی استاندارد 24 ولت DC نیاز دارد.

چند درگاه اترنت در دسترس است؟

در مجموع چهار درگاه اترنت گیگابیتی وجود دارد. سه درگاه به‌طور اختصاصی برای شبکه‌های PROFINET (IE/PN) در نظر گرفته شده‌اند و یکی از آن‌ها درگاه استاندارد 10/100/1000 Mbps است.
