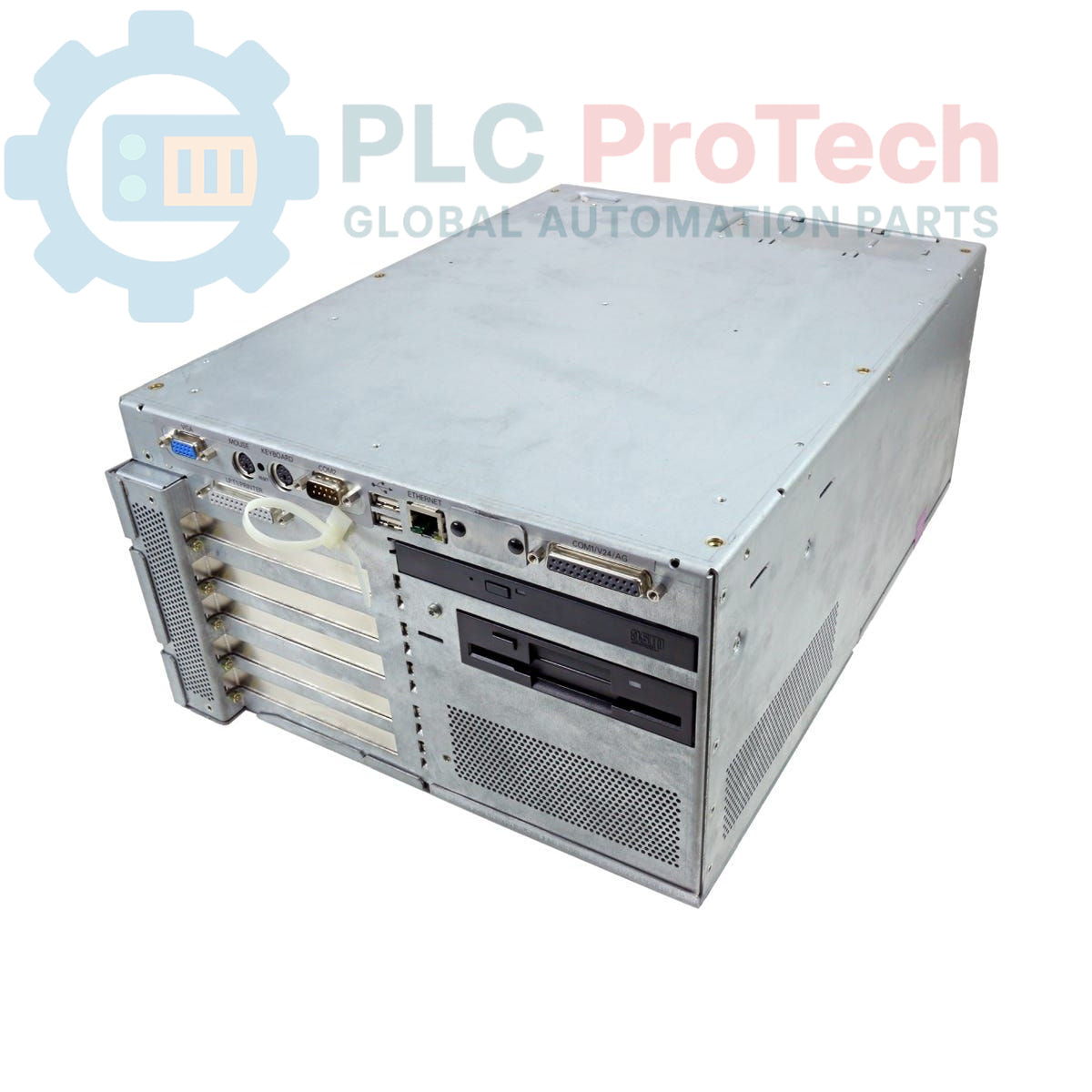

زیمنس 6AV7705-3DC10-0AD0 پنل پی‌سی SIMATIC 870

توضیحات

زیمنس 6AV7705-3DC10-0AD0 یک پیکربندی استاندارد SIMATIC Panel PC 870 است که برای رابط انسان-ماشین (HMI) و کاربردهای کنترل صنعتی طراحی شده است. این دستگاه دارای نمایشگر رنگی TFT ۱۵.۱ اینچی، پردازنده Intel Pentium III با فرکانس ۱.۲۶ گیگاهرتز و ۵۱۲ مگابایت حافظه RAM است. همچنین مجهز به هارد دیسک EIDE با ظرفیت ۴۰ گیگابایت، درایو CD-ROM داخلی و سیستم عامل ویندوز ۲۰۰۰ چندزبانه نصب شده است. بسته شامل کابل برق با دوشاخه اروپایی برای منبع تغذیه ۲۳۰ ولت AC می‌باشد.

ویژگی‌ها

• نمایشگر رنگی TFT ۱۵.۱ اینچ برای تصویرسازی واضح فرآیند.
• پردازنده Intel Pentium III با فرکانس ۱.۲۶ گیگاهرتز.
• ۵۱۲ مگابایت حافظه RAM برای پشتیبانی از برنامه‌ها.
• هارد دیسک EIDE با ظرفیت ۴۰ گیگابایت برای ذخیره داده‌ها و برنامه‌ها.
• دارای درایو CD-ROM داخلی برای نصب نرم‌افزار و انتقال داده‌ها.
• نصب شده با ویندوز ۲۰۰۰ چندزبانه (انگلیسی، آلمانی، فرانسوی، ایتالیایی، اسپانیایی).
• شامل کابل برق ۲۳۰ ولت با دوشاخه اروپایی.

کاربردها

• کنترل و نظارت اپراتور در سطح ماشین.
• تصویرسازی فرآیند در خطوط تولید و ساخت.
• سیستم‌های جمع‌آوری و ثبت داده‌ها.
• کنترل نظارتی در سیستم‌های اتوماسیون کوچک تا متوسط.

مشخصات فنی

راهنمای نصب

1. 1 ابعاد برش پنل را با مشخصات پنل پی‌سی مطابقت دهید تا نصب و آب‌بندی صحیح انجام شود.
2. 2 پنل پی‌سی را از جلوی محفظه یا درب کابینت در برش آماده شده وارد کنید.
3. 3 از پشت، همه گیره‌های نصب را به طور یکنواخت در اطراف محیط دستگاه نصب و محکم کنید تا دستگاه به طور محکم در جای خود ثابت شود. از سفت کردن بیش از حد خودداری کنید.
4. 4 یک هادی زمین حفاظتی (PE) را به ترمینال زمین مشخص شده روی شاسی متصل کنید. این اتصال برای ایمنی بسیار حیاتی است.
5. 5 کابل تغذیه برق ۲۳۰ ولت AC را به ترمینال ورودی برق دستگاه متصل کنید. اطمینان حاصل کنید که منبع تغذیه سازگار است.
6. 6 تمام کابل‌های ارتباطی، جانبی و ورودی/خروجی مورد نیاز را متصل کنید. از مسیر دهی صحیح کابل‌ها و جلوگیری از کشیدگی آن‌ها اطمینان حاصل کنید.
7. 7 پس از اطمینان از اتصال صحیح همه کابل‌ها و بسته بودن کابینت، برق را وصل کرده و سیستم را راه‌اندازی کنید.
