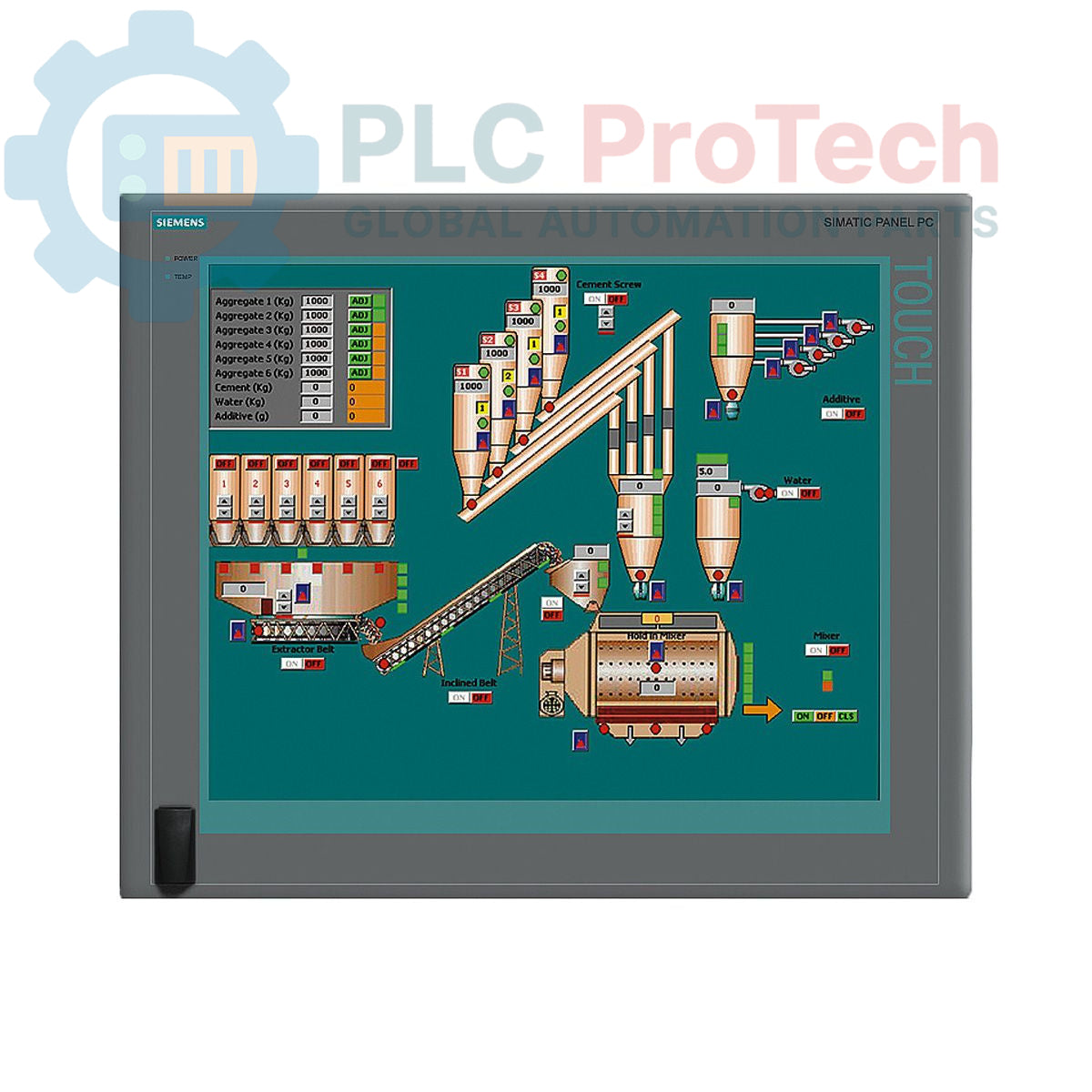

زیمنس 6AV7804-0BC21-2AA0 SIMATIC Panel PC 677 Panel PC

Q: آیا این دستگاه با سیستمعامل از پیش نصبشده عرضه میشود؟

خیر، این مدل خاص بدون سیستمعامل عرضه میشود و به کاربر امکان نصب نرمافزار سفارشی را میدهد.

Q: چه نوع فضای ذخیرهسازی در این دستگاه گنجانده شده است؟

این دستگاه برای ذخیرهسازی به یک هارددیسک SATA سهونیم اینچی با ظرفیت 160 گیگابایت و یک درایو نوری DVD+-RW+-R مجهز است.

SKU 6AV7804-0BC21-2AA0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6AV7804-0BC21-2AA0
کشور سازنده:آلمان
نوع محصول: رایانه پنلی
بارکد: 85371098
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 17g
ابعاد: ۶۷.۰ x ۸۳.۰ x ۱۱.۵ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

این Siemens 6AV7804-0BC21-2AA0 یک SIMATIC Panel PC 677 است که برای رابط‌های انسان و ماشین (HMI) صنعتی و کاربردهای کنترلی طراحی شده است. این دستگاه دارای نمایشگر لمسی ۱۹ اینچی با وضوح ۱۲۸۰×۱۰۲۴ است و با پردازنده Intel Pentium M 760 با فرکانس ۲٫۰ گیگاهرتز کار می‌کند. این دستگاه به ۱ گیگابایت SDRAM از نوع DDR266، هارددیسک SATA با ظرفیت ۱۶۰ گیگابایت و یک رایتر چندمنظوره DVD مجهز است. برای دسترسی آسان، یک رابط USB در پنل جلویی دارد و در دامنه گسترده‌ای از ولتاژ AC کار می‌کند. این مدل بدون سیستم‌عامل ازپیش‌نصب‌شده عرضه می‌شود و امکان استقرار نرم‌افزار سفارشی را فراهم می‌کند.

ویژگی‌ها

نمایشگر لمسی ۱۹ اینچی با وضوح ۱۲۸۰×۱۰۲۴.
با پردازنده Intel Pentium M 760 با فرکانس ۲٫۰ گیگاهرتز کار می‌کند.
مجهز به ۱ گیگابایت SDRAM از نوع DDR266 است.
شامل یک هارددیسک SATA با ظرفیت ۱۶۰ گیگابایت و یک درایو نوری DVD+-RW+-R است.
مجهز به یک رابط USB با دسترسی آسان از پنل جلویی است.
برای دامنه گسترده ولتاژ ورودی ۱۱۰ تا ۲۳۰ ولت AC طراحی شده است.
همراه با کابل برق اروپایی ارائه می‌شود.

کاربردها

نمایش و کنترل فرایند
سیستم‌های اجرای تولید (MES)
دریافت و ثبت داده‌ها
ایستگاه‌های HMI در سطح ماشین
اتاق‌های کنترل اتوماسیون صنعتی

مشخصات فنی

مشخصات	مقدار
تولیدکننده	Siemens
سری محصول	SIMATIC Panel PC 677
نمایشگر	صفحه‌نمایش لمسی ۱۹ اینچی
وضوح تصویر	۱۲۸۰ × ۱۰۲۴ پیکسل
پردازنده	پردازنده Intel Pentium M 760 با فرکانس ۲٫۰ گیگاهرتز
گذرگاه جلویی (FSB)	۵۳۳ مگاهرتز
حافظه نهان	۲ مگابایت SLC (حافظه نهان سطح دوم)
حافظه	۱ گیگابایت SDRAM از نوع DDR266 (۱ ماژول ۱ گیگابایتی)
فضای ذخیره‌سازی	هارددیسک SATA با ظرفیت ۱۶۰ گیگابایت، ۳٫۵ اینچی
درایو نوری	DVD+-RW+-R
رابط‌ها	USB پنل جلویی
منبع تغذیه	۱۱۰ تا ۲۳۰ ولت AC
سیستم‌عامل	شامل نمی‌شود
مرحله محصول PLM	منسوخ
کشور مبدأ	آلمان (تخمینی)
ابعاد بسته‌بندی	۶۷٫۰ × ۸۳٫۰ × ۱۱٫۵ سانتی‌متر
وزن حمل	۱۷٫۰۰ کیلوگرم

راهنمای نصب

هشدار حیاتی: خطر برق‌گرفتگی و آسیب به تجهیزات

پیش از نصب یا تعمیر و نگهداری، همه منابع برق را قطع کنید. این دستگاه دارای قطعاتی است که به تخلیه الکترواستاتیکی (ESD) حساس‌اند. از مچ‌بند اتصال به زمین استفاده کنید و دستگاه را از قسمت شاسی جابه‌جا کنید. رعایت نکردن این موارد می‌تواند به تجهیزات آسیب برساند یا موجب آسیب جسمی شود.

1
قطع انرژی تجهیزات: پیش از شروع نصب، مطمئن شوید کابینت کنترل و تمام ماشین‌آلات مرتبط کاملاً بی‌برق شده و مطابق رویه‌های ایمنی محل، قفل‌گذاری/برچسب‌گذاری (LOTO) شده‌اند.
2
آماده‌سازی برش پنل: بررسی کنید که ابعاد برش پنل با الزامات شاسی PC 677 مطابقت داشته باشد. مطمئن شوید سطح نصب تمیز، صاف و به‌اندازه کافی محکم است تا وزن دستگاه را تحمل کند.
3
نصب دستگاه: کامپیوتر پنلی را از قسمت جلو داخل برش پنل قرار دهید. آن را از پشت، با استفاده از بست‌های نصب ارائه‌شده، محکم کنید و بست‌ها را به‌طور یکنواخت سفت کنید تا آب‌بندی مناسبی در برابر پنل ایجاد شود. بست‌ها را بیش از حد سفت نکنید.
4
اتصال زمین حفاظتی (PE): یک هادی زمین حفاظتی با امپدانس پایین را به ترمینال PE مشخص‌شده روی شاسی دستگاه وصل کنید. این اتصال، یک اتصال ایمنی حیاتی است.
5
اتصال برق و تجهیزات جانبی: منبع تغذیه برق AC با ولتاژ ۱۱۰ تا ۲۳۰ ولت را با استفاده از کابل ارائه‌شده وصل کنید. هرگونه شبکه، صفحه‌کلید، ماوس یا تجهیزات جانبی موردنیاز دیگر را به درگاه‌های مناسب وصل کنید.
6
بازرسی نهایی و راه‌اندازی: همه اتصالات را دوباره بررسی کنید. تمام ابزارها و اشیای خارجی را از کابینت خارج کنید. درِ کابینت را ببندید، تجهیزات قفل‌گذاری/برچسب‌گذاری (LOTO) را بردارید و برق سیستم را دوباره وصل کنید.

FAQ

اندازه و وضوح صفحه‌نمایش این رایانه پنلی چقدر است؟

مدل 6AV7804-0BC21-2AA0 دارای نمایشگر لمسی 19 اینچی با وضوح بومی 1280x1024 پیکسل است.

آیا این دستگاه با سیستم‌عامل از پیش نصب‌شده عرضه می‌شود؟

خیر، این مدل خاص بدون سیستم‌عامل عرضه می‌شود و به کاربر امکان نصب نرم‌افزار سفارشی را می‌دهد.

مشخصات اصلی پردازنده و حافظه چیست؟

این دستگاه به پردازنده Intel Pentium M 760 با فرکانس 2.0 گیگاهرتز، گذرگاه جانبی جلویی 533 مگاهرتزی و 1 گیگابایت حافظه DDR266 SDRAM مجهز است.

چه نوع فضای ذخیره‌سازی در این دستگاه گنجانده شده است؟

این دستگاه برای ذخیره‌سازی به یک هارددیسک SATA سه‌ونیم اینچی با ظرفیت 160 گیگابایت و یک درایو نوری DVD+-RW+-R مجهز است.

توان ورودی موردنیاز این دستگاه چقدر است؟

این رایانه پنلی با دامنه وسیع ولتاژ ورودی 110V تا 230V AC کار می‌کند.
