• 6AV7873-0BF32-1AC0
1 1

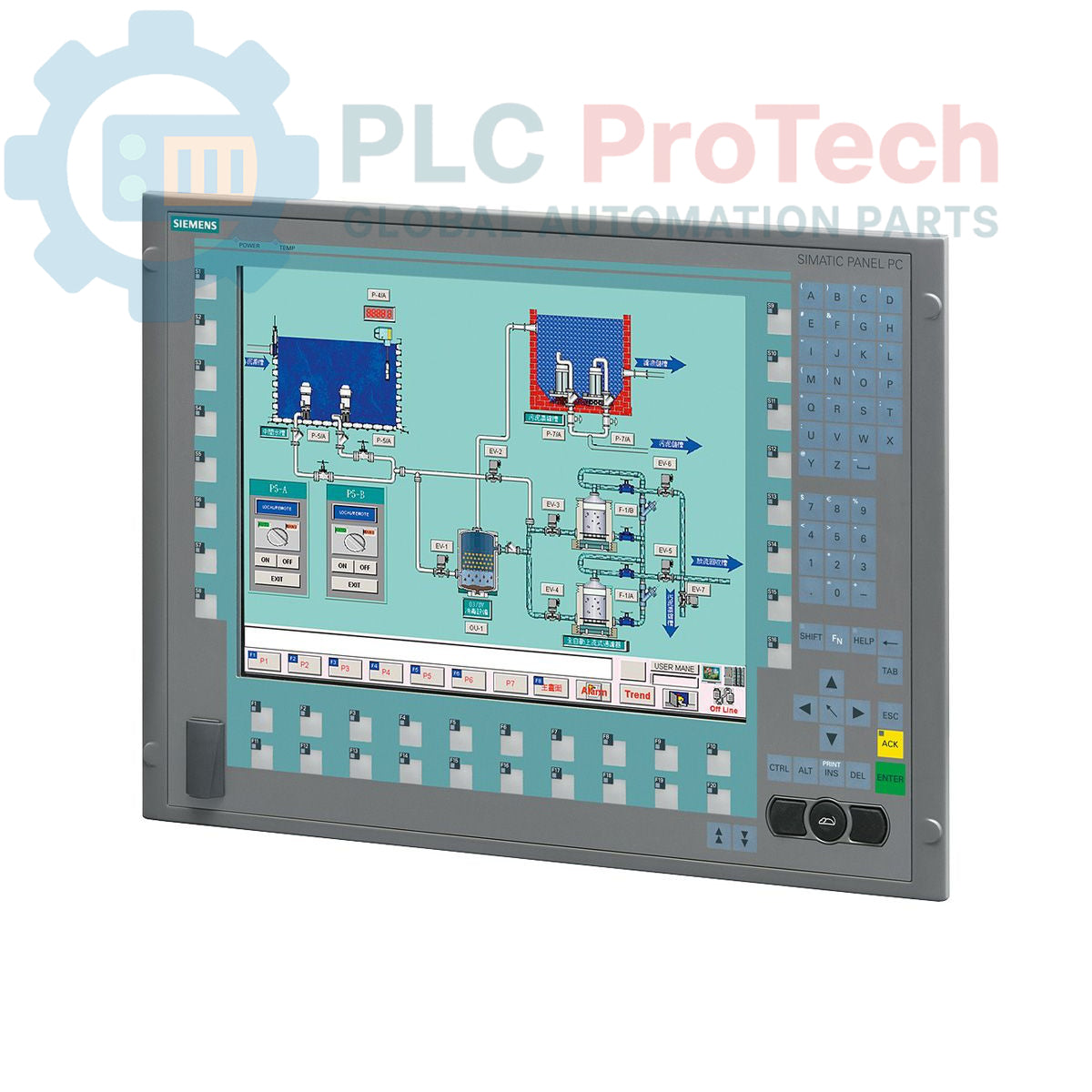

زیمنس 6AV7873-0BF32-1AC0 کامپیوتر پنل SIMATIC 677B

زیمنس 6AV7873-0BF32-1AC0 کامپیوتر پنل SIMATIC 677B

فقط 2 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Siemens

  • شماره محصول: 6AV7873-0BF32-1AC0

  • کشور سازنده:آلمان

  • نوع محصول: کامپیوتر پنل

  • بارکد: 85371098

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 17g

  • ابعاد: ۶۷.۰ × ۸۳.۰ × ۱۱.۵ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

این یک پنل کامپیوتر SIMATIC 677B زیمنس مدل 6AV7873-0BF32-1AC0 است، یک رابط انسان-ماشین (HMI) یکپارچه طراحی شده برای محیط‌های صنعتی پرتقاضا. دارای نمایشگر 15 اینچی با صفحه کلید و رزولوشن 1024x768 است و توسط پردازنده Intel Core 2 Duo T7400 قدرت می‌گیرد. سیستم با 2 گیگابایت رم DDR2 و آرایه RAID1 از دو هارد SATA 250 گیگابایتی برای افزونگی داده‌ها پیکربندی شده است. گزینه‌های اتصال شامل دو پورت گیگابیت اترنت، چندین پورت USB 2.0، یک پورت سریال و رابط PROFIBUS/MPI یکپارچه است. این دستگاه با ویندوز XP پروفشنال نصب شده و با منبع تغذیه 110/230 ولت AC کار می‌کند.

ویژگی‌ها

  • نمایشگر 15 اینچ با صفحه کلید یکپارچه برای ورودی اپراتور.
  • پردازنده Intel Core 2 Duo T7400 با سرعت 2.16 گیگاهرتز.
  • ذخیره‌سازی افزونه با پیکربندی RAID1 از دو هارد SATA 250 گیگابایتی.
  • رابط PROFIBUS/MPI یکپارچه با 2 مگابایت حافظه SRAM بافر شده.
  • دو پورت اترنت 10/100/1000 مگابیت بر ثانیه برای اتصال شبکه.
  • پورت USB در جلو برای دسترسی آسان.
  • قابلیت توسعه با یک اسلات PCI و یک اسلات PCIe x4.
  • شامل درایو نوری DVD+-R+-RW.

کاربردها

  • تصویرسازی و کنترل فرآیند (SCADA/HMI).
  • جمع‌آوری و نظارت داده‌های سطح ماشین.
  • ایستگاه‌های اپراتور اتاق کنترل صنعتی.
  • ترمینال‌های سیستم‌های اجرای تولید (MES).
  • اتوماسیون کارخانه و مدیریت واحدهای صنعتی.

مشخصات فنی

مشخصات مقدار
تولیدکننده زیمنس
سری محصول پنل کامپیوتر SIMATIC 677B
شماره مدل 6AV7873-0BF32-1AC0
نمایشگر صفحه نمایش 15 اینچ با صفحه کلید
رزولوشن 1024 در 768 پیکسل
پردازنده پردازنده Intel Core 2 Duo T7400، 2.16 گیگاهرتز، 4 مگابایت SLC
حافظه (RAM) 2 گیگابایت DDR2
ذخیره‌سازی RAID1، دو عدد هارد SATA 250 گیگابایت (2.5 اینچ)
درایو نوری DVD+-R+-RW
منبع تغذیه ۱۱۰/۲۳۰ ولت AC با NAMUR
پورت‌های اترنت ۲x ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه
پورت‌های USB ۴x USB 2.0، ۱x USB در جلو
پورت سریال ۱x COM1
رابط فیلدباس PROFIBUS/MPI، ۲ مگابایت SRAM بافر شده
شکاف‌های توسعه ۱x PCI، ۱x PCIe x4
سیستم عامل Windows XP Professional MUI (چندزبانه)
وضعیت چرخه عمر محصول منسوخ شده
کشور سازنده آلمان (تخمینی)
وزن حمل و نقل ۱۷.۰۰ کیلوگرم
ابعاد بسته‌بندی (محاسبه شده) ۶۷.۰ × ۸۳.۰ × ۱۱.۵ سانتی‌متر

راهنمای نصب

هشدار حیاتی: ولتاژهای خطرناک وجود دارد. نصب باید فقط توسط پرسنل مجرب انجام شود. قبل از نصب یا تعمیر، تمام منابع برق را قطع و قفل کنید تا از شوک الکتریکی و آسیب به تجهیزات جلوگیری شود.

  1. 1 آماده‌سازی پنل: اطمینان حاصل کنید که ابعاد برش کابینت کنترل یا پنل با مشخصات نصب کامپیوتر مطابقت دارد. بررسی کنید که سطح نصب صاف، تمیز و قادر به تحمل وزن دستگاه (۱۷.۰۰ کیلوگرم) باشد.
  2. 2 نصب: کامپیوتر پنل را با استفاده از تمام گیره‌های نصب ارائه شده به طور محکم در محل برش قرار دهید. گیره‌ها را به طور یکنواخت سفت کنید تا مهر و موم مناسب ایجاد شود و از تغییر شکل بدنه جلوگیری شود.
  3. 3 زمین کردن: یک هادی زمین حفاظتی با امپدانس پایین (PE) را به ترمینال زمین مشخص شده روی بدنه کامپیوتر پنل متصل کنید. این کار برای ایمنی و مقاومت در برابر نویز بسیار حیاتی است.
  4. 4 اتصال برق: منبع تغذیه ۱۱۰/۲۳۰ ولت AC را با استفاده از کابل ارائه شده متصل کنید. اطمینان حاصل کنید که ولتاژ منبع با مشخصات دستگاه مطابقت دارد و پایدار است. از منبع برق اختصاصی با محافظ مدار استفاده کنید.
  5. 5 اتصالات ورودی/خروجی: کابل‌های اترنت، PROFIBUS، USB و سریال را طبق نیاز متصل کنید. کابل‌های ارتباطی را جدا از خطوط برق با ولتاژ بالا عبور دهید تا تداخل الکترومغناطیسی (EMI) به حداقل برسد.
Key Features:
#Panel PC #SIMATIC Panel PC 677B

سیستم عامل نصب شده روی 6AV7873-0BF32-1AC0 چیست؟
این پنل پی‌سی با نسخه چندزبانه (MUI) ویندوز XP پروفشنال به‌صورت پیش‌نصب شده عرضه می‌شود.

پیکربندی ذخیره‌سازی این پنل پی‌سی چگونه است؟
این دستگاه مجهز به دو هارد دیسک SATA با ظرفیت ۲۵۰ گیگابایت است که در آرایه RAID1 برای افزونگی و آینه‌سازی داده‌ها پیکربندی شده‌اند.

آیا این واحد اتصال PROFIBUS دارد؟
بله، شامل یک رابط یکپارچه PROFIBUS/MPI با ۲ مگابایت SRAM بافر شده برای ارتباطات صنعتی است.

شکاف‌های توسعه موجود کدامند؟
این دستگاه یک شکاف PCI و یک شکاف PCIe x4 برای افزودن کارت‌های توسعه دارد.

نیازمندی‌های منبع تغذیه این دستگاه چیست؟
پنل پی‌سی با منبع تغذیه ۱۱۰/۲۳۰ ولت AC کار می‌کند و با استانداردهای NAMUR مطابقت دارد.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .

TECHNICAL SPECIFICATIONS

Country of origin
آلمان
