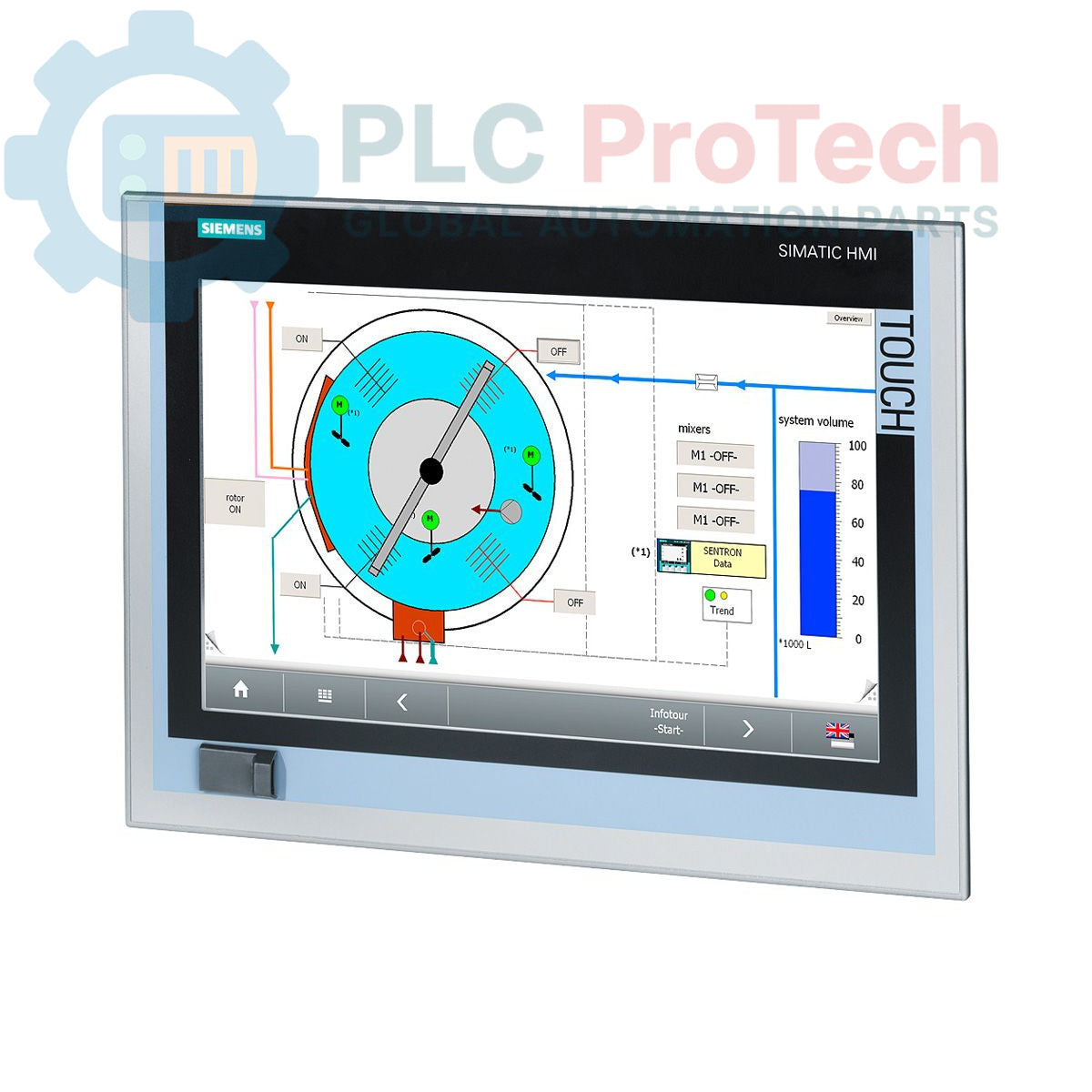

زیمنس 6AV7882-0DA20-2CA0 نانوپنل کامپیوتر SIMATIC IPC277E

توضیحات

زیمنس 6AV7882-0DA20-2CA0 یک کامپیوتر نانوپنل SIMATIC IPC277E است که برای وظایف کنترل تعبیه‌شده و نمایش در محیط‌های صنعتی طراحی شده است. این دستگاه دارای نمایشگر لمسی TFT ۱۵ اینچ، پردازنده اینتل سلرون N2807، ۴ گیگابایت رم و حافظه حالت جامد ۲۴۰ گیگابایت است. این دستگاه با منبع تغذیه ۲۴ ولت DC کار می‌کند و ویندوز امبدد استاندارد 7E SP1 به صورت پیش‌فرض روی آن نصب شده است. این دستگاه مجموعه کاملی از رابط‌ها از جمله دو پورت گیگابیت اترنت، USB 3.0 و DisplayPort برای مانیتورهای خارجی را ارائه می‌دهد که آن را به یک پلتفرم چندمنظوره رابط انسان-ماشین (HMI) و کنترل تبدیل می‌کند.

ویژگی‌ها

• نمایشگر لمسی TFT عریض ۱۵ اینچ برای تعامل اپراتور.
• قدرت گرفته از پردازنده دو هسته‌ای اینتل سلرون N2807.
• مجهز به ۴ گیگابایت حافظه سیستم (رم).
• شامل حافظه حالت جامد ۲۴۰ گیگابایتی برای بوت سریع و دسترسی به داده‌ها.
• نصب شده با ویندوز امبدد استاندارد 7E SP1 (۶۴ بیتی، انگلیسی).
• دو پورت اترنت ۱۰/۱۰۰/۱۰۰۰ مگابیت برای ارتباط شبکه‌ای قوی.
• پشتیبانی گسترده از تجهیزات جانبی با USB 3.0، USB 2.0 و پورت سریال COM.
• شکاف CFast یکپارچه برای رسانه‌های ذخیره‌سازی قابل جابجایی.

کاربردها

• رابط انسان-ماشین (HMI) برای نمایش و کنترل فرآیند.
• جمع‌آوری داده و ثبت در سطح ماشین.
• کاربردهای دروازه برای پروتکل‌های ارتباط صنعتی.
• سیستم‌های کنترل تعبیه‌شده در سلول‌های تولید و اتوماسیون.
• کنترل نظارتی در پروژه‌های اتوماسیون ساختمان و زیرساخت‌ها.

مشخصات فنی

راهنمای نصب

1. 1 اطمینان حاصل کنید که کابینت کنترل یا پنل نصب کاملاً بدون برق بوده و پتانسیل صفر دارد.
2. 2 ابعاد محل برش پنل را با الزامات بدنه IPC277E مطابقت دهید. اطمینان حاصل کنید که سطح نصب تمیز، صاف و عاری از هرگونه آلودگی است.
3. 3 پنل کامپیوتر را با دقت از جلوی پنل در محل برش قرار دهید. اطمینان حاصل کنید که واشر به درستی در برابر سطح پنل مهر و موم ایجاد می‌کند.
4. 4 از پشت، گیره‌های نصب را به صورت متناوب نصب و سفت کنید تا فشار یکنواختی اعمال شده و واحد به طور محکم در جای خود ثابت شود. از سفت کردن بیش از حد خودداری کنید.
5. 5 یک منبع تغذیه ۲۴ ولت DC پایدار و با رتبه‌بندی صحیح را به ترمینال منبع تغذیه وصل کنید. قبل از اتصال، قطبیت صحیح (+/-) را بررسی کنید.
6. 6 ترمینال زمین حفاظتی (PE) را با استفاده از یک هادی با امپدانس پایین به نقطه اصلی زمین کابینت متصل کنید.
7. 7 کابل‌های اترنت، USB، DisplayPort و هر کابل جانبی مورد نیاز دیگر را متصل کنید. اطمینان حاصل کنید که همه کانکتورها به طور کامل جا رفته‌اند.
8. 8 پس از اطمینان از اتصال همه کابل‌ها، کابینت را دوباره برق‌دار کرده و پنل کامپیوتر را روشن کنید تا راه‌اندازی و عملکرد صحیح آن را بررسی کنید.
