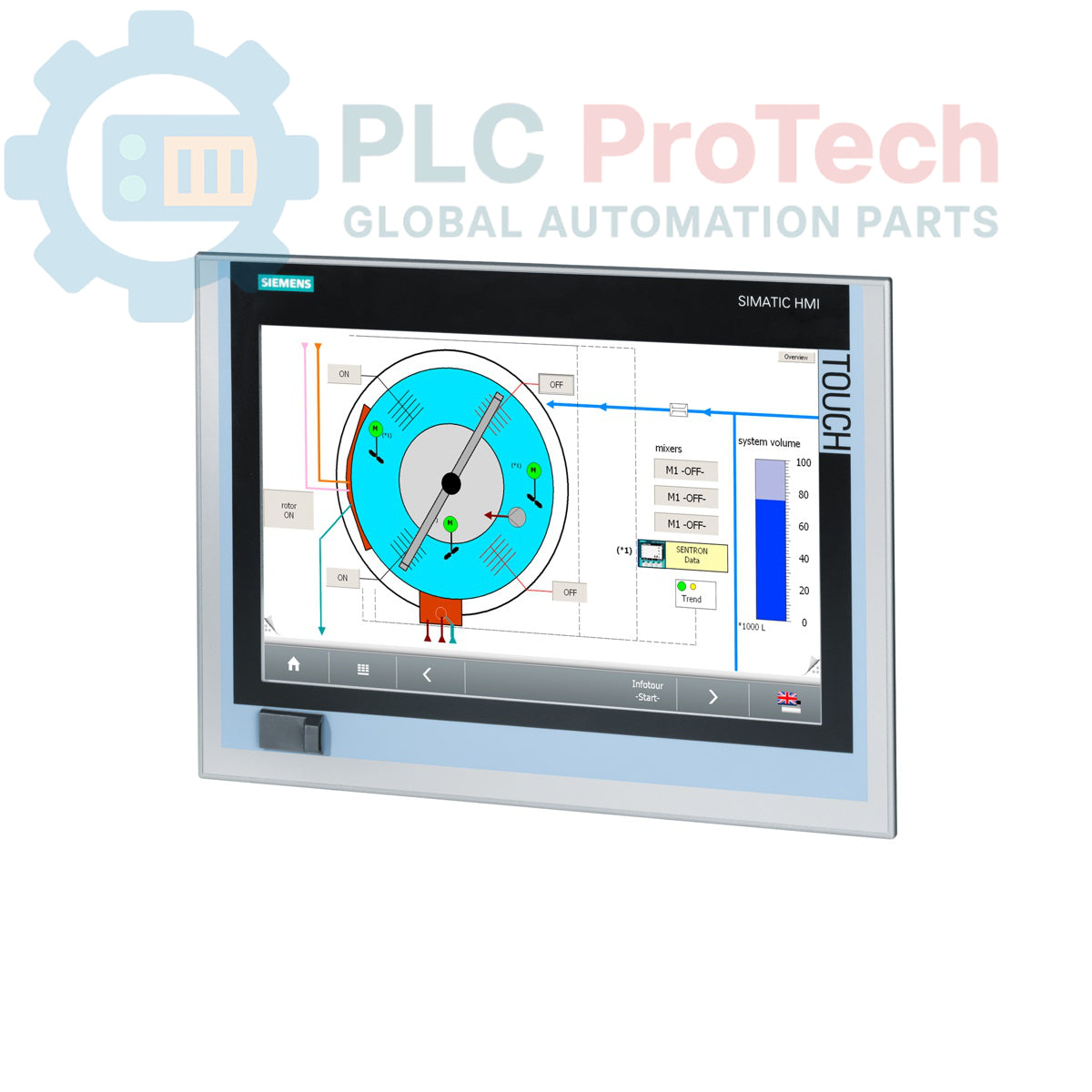

زیمنس 6AV7882-0DB50-2BA0 کامپیوتر نانوپنل SIMATIC IPC277E

زیمنس 6AV7882-0DB50-2BA0 کامپیوتر نانوپنل SIMATIC IPC277E

فقط 6 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Siemens

  • شماره محصول: 6AV7882-0DB50-2BA0

  • کشور سازنده:آلمان

  • نوع محصول: کامپیوتر پنل

  • بارکد: 85371091

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 4g

  • ابعاد: ۴۵ × ۳۵ × ۱۵ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

این مدل زیمنس 6AV7882-0DB50-2BA0 یک کامپیوتر نانوپنل SIMATIC IPC277E است، یک رابط انسان-ماشین (HMI) فشرده و مقاوم که برای کنترل و نمایش در سطح ماشین طراحی شده است. این دستگاه دارای نمایشگر لمسی TFT ۱۵ اینچی، پردازنده Intel Celeron N2930 و ۴ گیگابایت رم با NVRAM برای ذخیره‌سازی داده‌های غیر فرار است. واحد با منبع تغذیه ۲۴ ولت DC کار می‌کند و شامل درایو حالت جامد ۸۰ گیگابایتی (SSD) است که ویندوز Embedded Standard 7E روی آن نصب شده است. اتصال از طریق دو پورت گیگابیت اترنت، چندین رابط USB از جمله USB 3.0، DisplayPort و پورت سریال فراهم شده است.

ویژگی‌ها

  • ■ نمایشگر لمسی مقاومتی TFT ۱۵ اینچی برای تعامل اپراتور.
  • ■ قدرت گرفته از پردازنده Intel Celeron N2930 (۴ هسته، ۴ رشته).
  • ■ مجهز به ۴ گیگابایت رم و NVRAM یکپارچه.
  • ■ شامل یک درایو حالت جامد ۸۰ گیگابایتی (SSD) برای ذخیره‌سازی.
  • ■ دو پورت اترنت ۱۰/۱۰۰/۱۰۰۰ مگابیت برای اتصال شبکه.
  • ■ نصب شده با ویندوز Embedded Standard 7E SP1 (۶۴ بیتی، انگلیسی).
  • ■ پورت USB قابل دسترسی از جلو برای اتصال آسان تجهیزات جانبی.

کاربردها

  • • نمایش و کنترل در سطح ماشین
  • • جمع‌آوری و ثبت داده‌ها در محیط‌های صنعتی
  • • نظارت بر فرآیند و عملیات در کارخانه‌ها
  • • نصب‌های فشرده در تابلو کنترل و پنل

مشخصات فنی

دسته‌بندی جزئیات
برند زیمنس
مدل 6AV7882-0DB50-2BA0
سری SIMATIC IPC277E (کامپیوتر نانوپنل)
نمایشگر نمایشگر لمسی TFT ۱۵ اینچی
پردازنده پردازنده Intel Celeron N2930 (۴ هسته / ۴ رشته)
حافظه ۴ گیگابایت رم با NVRAM
ذخیره‌سازی ۸۰ گیگابایت SSD
اسلات توسعه 1x اسلات CFast
پورت‌های اترنت 2x 10/100/1000 مگابیت بر ثانیه RJ45
پورت‌های USB 1x USB 3.0، 3x USB 2.0، 1x USB جلو
پورت سریال 1x سریال (COM 1)
پورت گرافیک 1x Display Port
منبع تغذیه 24 ولت DC
سیستم عامل Windows Embedded Standard 7E SP1، انگلیسی، 64 بیتی
نرم‌افزار همراه هیچ‌کدام (بدون نرم‌افزار SIMATIC)
وضعیت چرخه عمر محصول خروج از رده
وزن حمل و نقل 4.00 کیلوگرم
کد کالا 85371091
ECCN 5A992
کشور سازنده آلمان (برآورد)
ابعاد بسته‌بندی (محاسبه شده) 45 × 35 × 15 سانتی‌متر

راهنمای نصب

هشدار حیاتی: خطر الکتریکی. نصب باید فقط توسط پرسنل واجد شرایط انجام شود. عدم قطع برق تجهیزات قبل از نصب می‌تواند منجر به جراحات شدید یا مرگ شود. همیشه از دستورالعمل‌های محلی قفل‌گذاری و برچسب‌گذاری (LOTO) پیروی کنید.
  1. 1 کابینت کنترل را برق‌رسانی نکنید و با استفاده از مولتی‌متر کالیبره شده عدم وجود ولتاژ را تأیید کنید. در صورت نیاز دستگاه‌های LOTO را اعمال کنید.
  2. 2 ابعاد برش پنل را با الزامات نصب IPC277E مطابقت دهید. اطمینان حاصل کنید که سطح نصب تمیز، صاف و قادر به تحمل وزن دستگاه است.
  3. 3 پنل پی‌سی را در برش قرار دهید و با استفاده از تمام گیره‌های نصب شده ارائه شده به طور یکنواخت محکم کنید. گیره‌ها را بیش از حد سفت نکنید تا از تغییر شکل قاب جلوگیری شود.
  4. 4 ترمینال زمین حفاظتی (PE) روی دستگاه را با استفاده از هادی با امپدانس پایین به باس زمین اصلی کابینت متصل کنید. این موضوع برای ایمنی و مقاومت در برابر نویز حیاتی است.
  5. 5 منبع تغذیه 24 ولت DC را به کانکتور برق مشخص شده متصل کنید. قطبیت صحیح (+/-) را رعایت کنید. از سیم‌کشی با اندازه مناسب برای بار استفاده کنید.
  6. 6 کابل‌های اترنت، USB، سریال و DisplayPort را طبق نیاز متصل کنید. اطمینان حاصل کنید که تمام کانکتورها به طور کامل جا رفته‌اند. کابل‌ها را به گونه‌ای مسیر دهید که از کشیدگی و تداخل جلوگیری شود.
  7. 7 بازرسی نهایی تمام اتصالات را انجام دهید. دستگاه‌های LOTO را بردارید و کابینت را برای راه‌اندازی پنل پی‌سی دوباره برق‌رسانی کنید.
Key Features:
#Panel PC #SIMATIC IPC277E

سیستم عامل نصب شده روی 6AV7882-0DB50-2BA0 چیست؟
این پنل پی‌سی با نسخه ۶۴ بیتی انگلیسی Windows Embedded Standard 7E SP1 به‌صورت پیش‌نصب شده عرضه می‌شود.

نیازمندی‌های منبع تغذیه این دستگاه چیست؟
SIMATIC IPC277E برای عملکرد به منبع تغذیه ۲۴ ولت DC نیاز دارد.

آیا این پنل پی‌سی شامل نرم‌افزار SIMATIC HMI یا PLC است؟
خیر، توضیحات محصول به‌صراحت بیان می‌کند که بدون هیچ نرم‌افزار SIMATIC تحویل داده می‌شود.

رابط‌های ارتباطی اصلی موجود کدام‌ها هستند؟
این دستگاه مجهز به دو پورت اترنت ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه، یک پورت USB 3.0، سه پورت USB 2.0 و یک پورت سریال (COM 1) است.

ذخیره‌سازی این دستگاه هارد دیسک سنتی است یا SSD؟
این دستگاه دارای یک درایو حالت جامد (SSD) با ظرفیت ۸۰ گیگابایت است که برای عملکرد سریع‌تر و دوام بیشتر در محیط‌های صنعتی طراحی شده است.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .

TECHNICAL SPECIFICATIONS

Country of origin
آلمان
