زیمنس 6AV7884-5AG20-6BA0 سیماتیک HMI IPC 477C رایانه پنلی

Q: رابطهای ارتباطی اصلی این دستگاه کداماند؟

این دستگاه برای شبکهسازی صنعتی به دو پورت ۱ گیگابیتی PROFINET (IE) و برای تجهیزات جانبی به مجموعاً پنج پورت USB (چهار پورت در پشت و یک پورت در جلو) مجهز است.

Q: آیا زیمنس هنوز این مدل را بهطور فعال تولید میکند؟

این مدل بهعنوان محصول «خروج از تولید» شناخته میشود؛ یعنی دیگر بهطور فعال تولید نمیشود و معمولاً بهعنوان قطعهٔ یدکی در دسترس است.

SKU 6AV7884-5AG20-6BA0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6AV7884-5AG20-6BA0
کشور سازنده:آلمان
نوع محصول: رایانه پنلی
بارکد: 85371098
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 15g
ابعاد: ۶۴٫۰ × ۶۴٫۰ × ۴۲٫۰ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

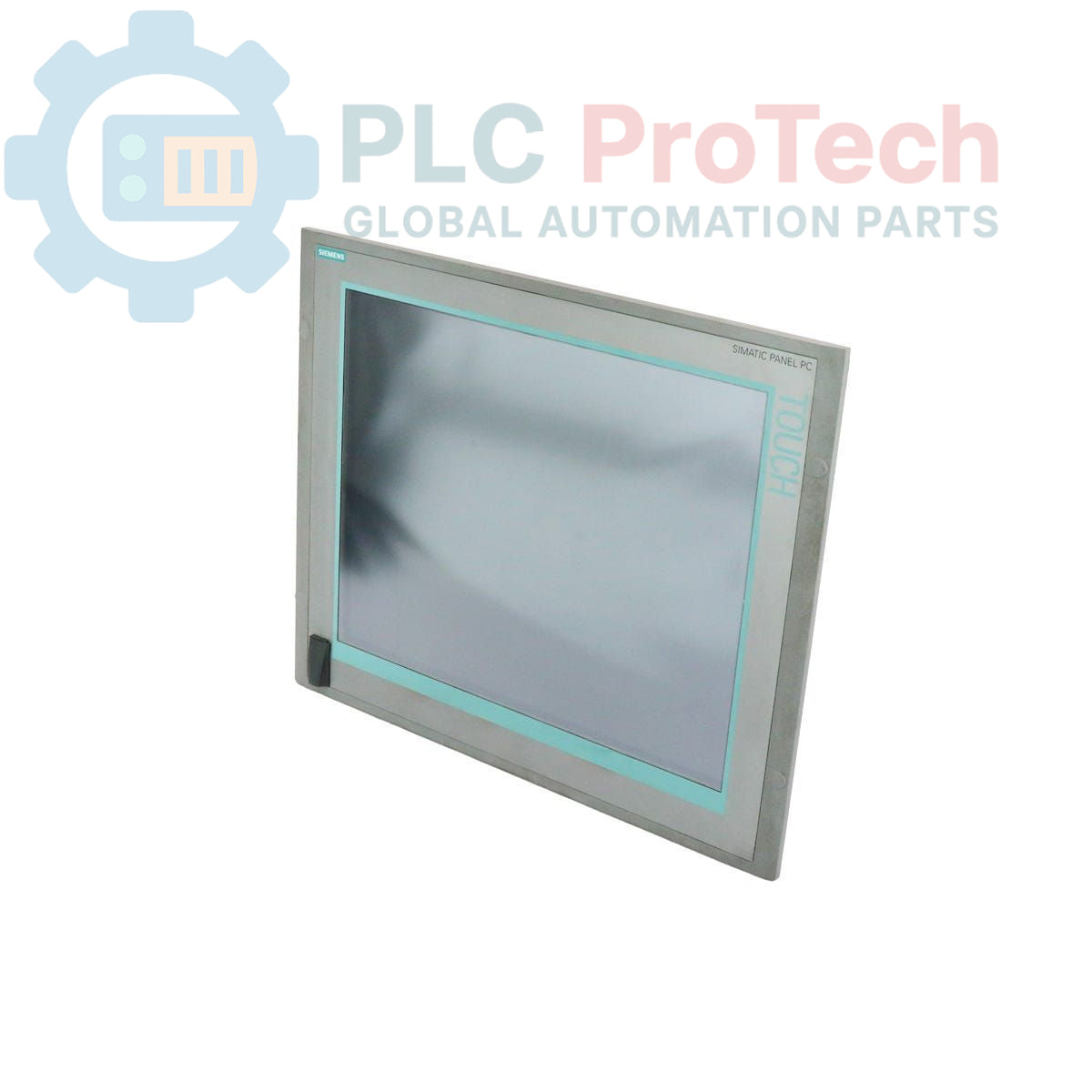

مدل Siemens 6AV7884-5AG20-6BA0 یک پنل پی‌سی از سری SIMATIC HMI IPC 477C است که برای کاربردهای رابط انسان و ماشین در محیط‌های صنعتی طراحی شده است. این دستگاه به یک نمایشگر لمسی ۱۹ اینچی با وضوح بومی ۱۲۸۰ × ۱۰۲۴ پیکسل مجهز است. پردازش توسط پردازنده Intel Core 2 Duo با فرکانس ۱٫۲ گیگاهرتز انجام می‌شود و ۲ گیگابایت RAM از نوع DDR3 از آن پشتیبانی می‌کند. برای ذخیره‌سازی، یک درایو حالت جامد SATA با ظرفیت ۵۰ گیگابایت و دوام بالا (SSD) در نظر گرفته شده است. سیستم با سیستم‌عامل Windows Embedded Standard 2009 از پیش نصب‌شده عرضه می‌شود و از طریق دو درگاه PROFINET (IE) یک گیگابیتی و در مجموع پنج رابط USB، اتصال گسترده‌ای فراهم می‌کند.

ویژگی‌ها

نمایشگر لمسی TFT ‏۱۹ اینچی با وضوح ۱۲۸۰ × ۱۰۲۴
پردازنده Intel Core 2 Duo با فرکانس ۱٫۲ گیگاهرتز
۲ گیگابایت حافظه RAM از نوع DDR3 نصب‌شده
درایو حالت جامد SATA با ظرفیت ۵۰ گیگابایت و دوام بالا
رابط PROFINET (IE) یکپارچه با دو درگاه ۱ گیگابیتی
پنج درگاه USB (۴ در پشت، ۱ در جلو) برای اتصال تجهیزات جانبی
سیستم‌عامل Windows Embedded Standard 2009 از پیش نصب‌شده
طراحی استاندارد پنل جلویی برای محیط‌های صنعتی

کاربردها

کنترل و پایش اپراتور در سطح ماشین
نمایش فرایند و جمع‌آوری داده
ثبت و گزارش‌دهی داده‌های سالن تولید
یکپارچه‌سازی با سیستم‌های اجرای تولید (MES)
کنترل نظارتی در خطوط تولید خودکار

مشخصات فنی

دسته‌بندی	مشخصات
شناسه محصول
تولیدکننده	Siemens
شماره مدل	6AV7884-5AG20-6BA0
سری	SIMATIC HMI IPC 477C
نوع محصول	پنل پی‌سی صنعتی
چرخه عمر محصول	خروج از چرخه تولید
سخت‌افزار
پردازنده (CPU)	پردازنده Intel Core 2 Duo با فرکانس ۱٫۲ گیگاهرتز
حافظه (RAM)	۲ گیگابایت DDR3
فضای ذخیره‌سازی	درایو حالت جامد ۵۰ گیگابایتی (SATA، با دوام بالا)
نمایشگر
نوع	نمایشگر لمسی
اندازه	۱۹ اینچ
وضوح تصویر	۱۲۸۰ × ۱۰۲۴ پیکسل
نرم‌افزار
سیستم‌عامل	ویندوز امبدد استاندارد ۲۰۰۹ (از پیش نصب‌شده)
اتصال‌پذیری
اترنت	۲× PROFINET یک گیگابیتی (IE)
USB	۴ پورت پشتی، ۱ پورت جلویی
لجستیک
ابعاد بسته‌بندی	۶۴٫۰۰ × ۶۴٫۰۰ × ۴۲٫۰۰ سانتی‌متر
وزن حمل	۱۵٫۰۰ کیلوگرم
کد کالا	85371098
ECCN	N
کشور مبدأ (تخمینی)	آلمان

راهنمای نصب

هشدار حیاتی: خطر برق‌گرفتگی

نصب باید فقط توسط افراد واجد شرایط انجام شود. پیش از دسترسی به تابلوی کنترل، همه منابع برق را قطع و قفل‌گذاری کنید. بی‌برق نکردن تجهیزات می‌تواند منجر به جراحت شدید یا مرگ شود. از تجهیزات حفاظت فردی (PPE) مناسب استفاده کنید و همه رویه‌های ایمنی خاص محل را رعایت کنید.

1 قطع برق پنل: پیش از نصب، اطمینان حاصل کنید که کابینت کنترل کاملاً بی‌برق شده و قفل‌گذاری و برچسب‌گذاری (LOTO) شده است. وضعیت بی‌انرژی بودن را با یک مولتی‌متر کالیبره بررسی کنید.
2 بررسی برش پنل: تأیید کنید که ابعاد برش پنل با الزامات دستگاه ۱۹ اینچی IPC 477C مطابقت دارد. اطمینان حاصل کنید سطح نصب تمیز، صاف و عاری از هرگونه آلودگی است.
3 نصب دستگاه: Panel PC را از قسمت جلویی داخل برش پنل قرار دهید. آن را از پشت با استفاده از گیره‌های نصب ارائه‌شده محکم کنید و گیره‌ها را به‌طور یکنواخت تا گشتاور مشخص‌شده سفت کنید تا آب‌بندی مناسب تضمین شود.
4 اتصال اتصال زمین: ترمینال زمین حفاظتی (PE) روی شاسی دستگاه را با استفاده از یک هادی کم‌امپدانس به شینه اتصال زمین تابلوی کنترل اصلی وصل کنید. این کار برای ایمنی و مصونیت در برابر نویز ضروری است.
5 اتصال کابل‌ها: منبع تغذیه DC، کابل‌های شبکه PROFINET و تجهیزات جانبی USB موردنیاز را وصل کنید. مطمئن شوید همه کانکتورها کاملاً در جای خود قرار گرفته و محکم شده‌اند. جداسازی مناسب سیم‌کشی برق و سیگنال را حفظ کنید.
6 روشن‌کردن و آزمایش: پس از بستن پنل و برداشتن تجهیزات قفل‌گذاری/برچسب‌گذاری (LOTO)، برق کابینت را دوباره وصل کنید. بررسی کنید که Panel PC به‌درستی راه‌اندازی شود و ارتباط شبکه برقرار کند.

FAQ

چه سیستم‌عاملی روی 6AV7884-5AG20-6BA0 نصب شده است؟

این رایانهٔ پنلی با Windows Embedded Standard 2009 از پیش نصب‌شده عرضه می‌شود.

رابط‌های ارتباطی اصلی این دستگاه کدام‌اند؟

این دستگاه برای شبکه‌سازی صنعتی به دو پورت ۱ گیگابیتی PROFINET (IE) و برای تجهیزات جانبی به مجموعاً پنج پورت USB (چهار پورت در پشت و یک پورت در جلو) مجهز است.

اندازه و وضوح صفحه‌نمایش چقدر است؟

این دستگاه دارای نمایشگر لمسی ۱۹ اینچی با وضوح بومی ۱۲۸۰ × ۱۰۲۴ پیکسل است.

آیا زیمنس هنوز این مدل را به‌طور فعال تولید می‌کند؟

این مدل به‌عنوان محصول «خروج از تولید» شناخته می‌شود؛ یعنی دیگر به‌طور فعال تولید نمی‌شود و معمولاً به‌عنوان قطعهٔ یدکی در دسترس است.
