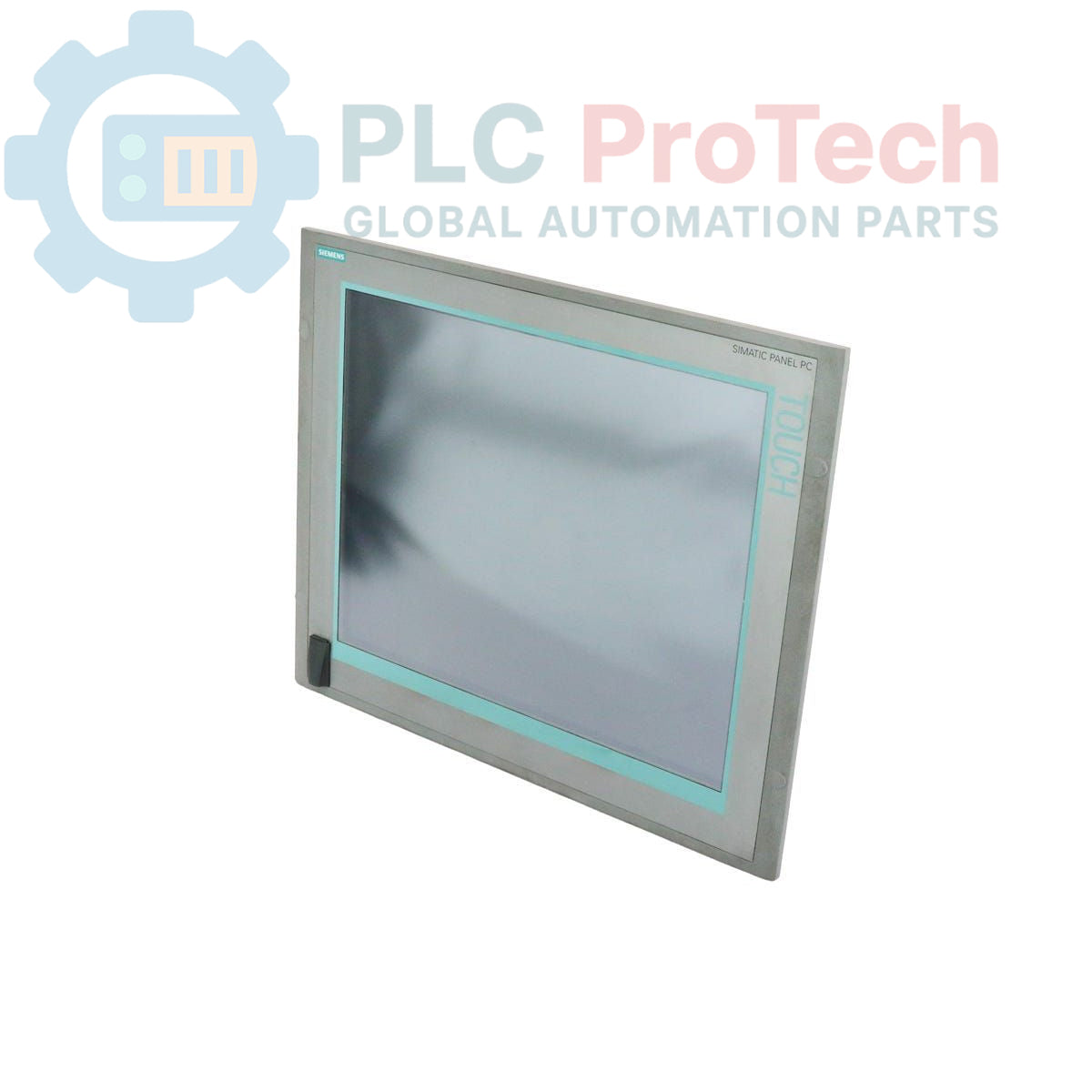

زیمنس 6AV7884-5AG20-6GA0 SIMATIC HMI IPC پنل پی‌سی 477C

توضیحات

Siemens 6AV7884-5AG20-6GA0 یک SIMATIC HMI IPC 477C است؛ پنل‌پی‌سی صنعتی که برای وظایف دشوار تجسم و کنترل طراحی شده است. این دستگاه به یک نمایشگر لمسی ۱۹ اینچی، پردازنده Intel Core 2 Duo با فرکانس ۱٫۲ گیگاهرتز و ۲ گیگابایت RAM از نوع DDR3 مجهز است. برای ذخیره‌سازی، یک درایو حالت‌جامد (SSD) SATA با ظرفیت ۵۰ گیگابایت و دوام بالا دارد که Windows 7 Ultimate MUI از پیش روی آن نصب شده است. اتصال از طریق دو درگاه PROFINET (IE) با سرعت ۱ گیگابیت‌برثانیه و پنج رابط USB فراهم می‌شود. این مدل بخشی از یک پیکربندی بسته‌ای اختیاری است و بدون نرم‌افزار SIMATIC HMI از پیش نصب‌شده عرضه می‌شود.

ویژگی‌ها

• نمایشگر لمسی ۱۹ اینچی با وضوح اصلی ۱۲۸۰ × ۱۰۲۴ پیکسل.
• مجهز به پردازنده Intel Core 2 Duo با فرکانس کاری ۱٫۲ گیگاهرتز.
• مجهز به ۲ گیگابایت حافظه سیستمی DDR3.
• شامل یک درایو حالت‌جامد (SSD) SATA با ظرفیت ۵۰ گیگابایت و دوام بالا برای ذخیره‌سازی مطمئن داده‌ها.
• رابط PROFINET (IE) دوپورته یکپارچه با سرعت ۱ گیگابیت‌برثانیه.
• مجموعاً دارای پنج درگاه USB است: چهار درگاه در پشت و یک درگاه در جلو برای دسترسی آسان.
• سیستم‌عامل Windows 7 Ultimate (MUI) از پیش نصب شده است.

کاربردها

• رابط انسان و ماشین (HMI) برای ماشین‌آلات پیچیده.
• سیستم‌های کنترل نظارتی و گردآوری داده (SCADA).
• تجسم و کنترل فرایند در محیط‌های تولیدی.
• ثبت و تحلیل داده‌ها در سطح ماشین.
• درگاه‌ها و کنترلرهای اتوماسیون صنعتی.

مشخصات فنی

راهنمای نصب

1. 1
   قطع برق تجهیزات: پیش از نصب، تمام منابع برق تابلو کنترل یا محل نصب را کاملاً قطع و قفل‌گذاری کنید. با استفاده از ابزار آزمون دارای رده‌بندی مناسب، نبود ولتاژ را تأیید کنید.
2. 2
   آماده‌سازی برش پنل: مطمئن شوید برش نصب درِ محفظه یا پنل با ابعاد موردنیاز IPC 477C مطابقت دارد. تمام لبه‌های تیز را پلیسه‌گیری کنید تا از آسیب به کابل‌ها جلوگیری شده و آب‌بندی مناسب برقرار شود.
3. 3
   نصب دستگاه: Panel PC را از سمت جلو داخل برش قرار دهید. آن را از پشت با استفاده از گیره‌های نصب ارائه‌شده محکم کنید. پیچ‌های گیره را به‌طور یکنواخت و به‌صورت ضربدری سفت کنید تا فشردگی یکنواخت واشر و درجه حفاظت IP مناسب تضمین شود.
4. 4
   اتصال ارت حفاظتی (PE): یک هادی ارت حفاظتی با امپدانس پایین را به ترمینال PE تعیین‌شده روی شاسی دستگاه وصل کنید. این کار برای ایمنی اپراتور و مصونیت در برابر نویز ضروری است.
5. 5
   اتصال برق و رابط‌ها: منبع تغذیه DC، کابل‌های شبکه PROFINET و هرگونه تجهیزات جانبی USB موردنیاز را وصل کنید. مطمئن شوید همه کانکتورها کاملاً در جای خود قرار گرفته و محکم شده‌اند. کابل‌ها را برای به حداقل رساندن نویز الکتریکی، از خطوط ولتاژ بالا دور نگه دارید.
6. 6
   راه‌اندازی و تأیید: پس از بستن تابلو و برداشتن تمام تجهیزات قفل‌گذاری/برچسب‌گذاری ایمنی، برق سیستم را وصل کنید. بررسی کنید که Panel PC به‌درستی وارد سیستم‌عامل Windows شود و ارتباط شبکه برقرار باشد.
