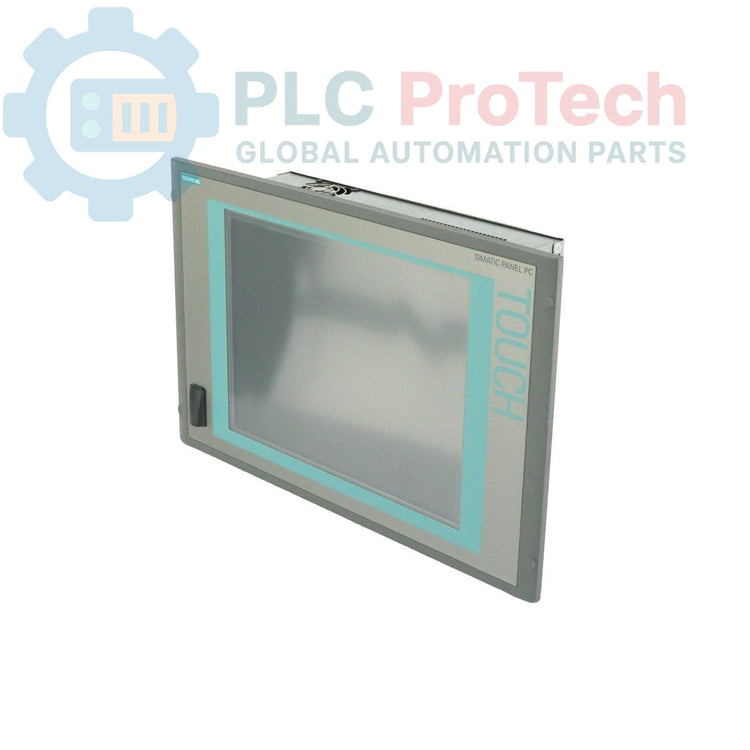

کامپیوتر پنل SIMATIC HMI IPC 577C زیمنس 6AV7885-2AK21-1DA8

توضیحات

این یک پنل پی‌سی صنعتی زیمنس مدل 6AV7885-2AK21-1DA8 از سری SIMATIC HMI IPC 577C است که برای وظایف کنترل و تصویرسازی در سطح ماشین طراحی شده است. این دستگاه دارای نمایشگر لمسی 15 اینچی و پردازنده Intel Core 2 Duo 1.86 گیگاهرتز با 2 گیگابایت حافظه DDR3 است. اتصال قوی با دو پورت PROFINET (IE) با سرعت 1 گیگابیت، اترنت استاندارد و چندین رابط USB فراهم می‌کند. سیستم مجهز به هارد دیسک SATA 320 گیگابایتی با ویندوز XP پروفشنال نصب شده و درایو DVD RW برای مدیریت داده‌های انعطاف‌پذیر است. یک اسلات PCI برای توسعه سخت‌افزاری در نظر گرفته شده است.

ویژگی‌ها

• نمایشگر لمسی مقاومتی 15 اینچی برای رابط کاربری اپراتور
• پردازنده Intel Core 2 Duo با فرکانس 1.86 گیگاهرتز
• 2 گیگابایت حافظه سیستم DDR3
• هارد دیسک SATA با ظرفیت 320 گیگابایت برای ذخیره‌سازی اولیه
• درایو نوری DVD RW یکپارچه
• دو رابط PROFINET (IE) با سرعت 1 گیگابیت برای شبکه صنعتی
• پورت اترنت استاندارد 10/100/1000 مگابیت بر ثانیه
• یک اسلات PCI برای کارت‌های توسعه موجود است
• عملکرد با منبع تغذیه 24 ولت DC
• از پیش نصب شده با سیستم عامل ویندوز XP پروفشنال

کاربردها

• رابط انسان-ماشین (HMI) در سطح ماشین
• تصویرسازی و کنترل فرآیند
• سیستم‌های جمع‌آوری و ثبت داده‌ها
• ترمینال‌های سیستم‌های اجرای تولید (MES)
• پنل‌های کنترل اتوماسیون صنعتی

مشخصات فنی

راهنمای نصب

1. 1 خاموش کردن تجهیزات: قبل از شروع، اطمینان حاصل کنید که کابینت کنترل و تمام ماشین‌آلات مرتبط کاملاً برق‌دار نیستند و قفل شده‌اند. عدم وجود ولتاژ را تأیید کنید.
2. 2 آماده‌سازی برش پنل: اطمینان حاصل کنید که ابعاد برش پنل با نیازهای نصب IPC 577C مطابقت دارد. سطح نصب باید تمیز، صاف و به اندازه کافی محکم برای تحمل وزن دستگاه باشد.
3. 3 نصب دستگاه: پنل پی‌سی را از جلو در برش قرار دهید. آن را از پشت با استفاده از گیره‌های نصب ارائه شده محکم کنید و به طور یکنواخت سفت کنید تا مهر و موم مناسب و نصب ایمن حاصل شود.
4. 4 اتصال زمین حفاظتی: ترمینال زمین حفاظتی اصلی (PE) روی دستگاه را با استفاده از هادی با امپدانس پایین و اندازه مناسب به نقطه زمین مرکزی کابینت متصل کنید. این امر برای ایمنی و مقاومت در برابر نویز حیاتی است.
5. 5 اتصال برق: منبع تغذیه ۲۴ ولت DC را به ترمینال‌های ورودی برق مشخص شده متصل کنید و قطبیت صحیح را رعایت نمایید. از سیم‌کشی با اندازه مناسب برای بار استفاده کنید.
6. 6 اتصال رابط‌ها: کابل‌های PROFINET، اترنت، USB و هر کابل جانبی مورد نیاز دیگر را متصل کنید. اطمینان حاصل کنید که همه کانکتورها به طور کامل جا رفته و محکم شده‌اند. کابل‌ها را به گونه‌ای مسیر دهید که از کشیدگی و تداخل جلوگیری شود.
7. 7 بررسی نهایی و روشن‌سازی: پس از بازرسی نهایی تمام اتصالات، قفل‌ها/برچسب‌ها را بردارید و کابینت را دوباره برق‌دار کنید. پنل پی‌سی راه‌اندازی خواهد شد و راه‌اندازی می‌تواند ادامه یابد.
