زیمنس 6AV9020-1DB00 صفحه‌کلید غشایی PBT20

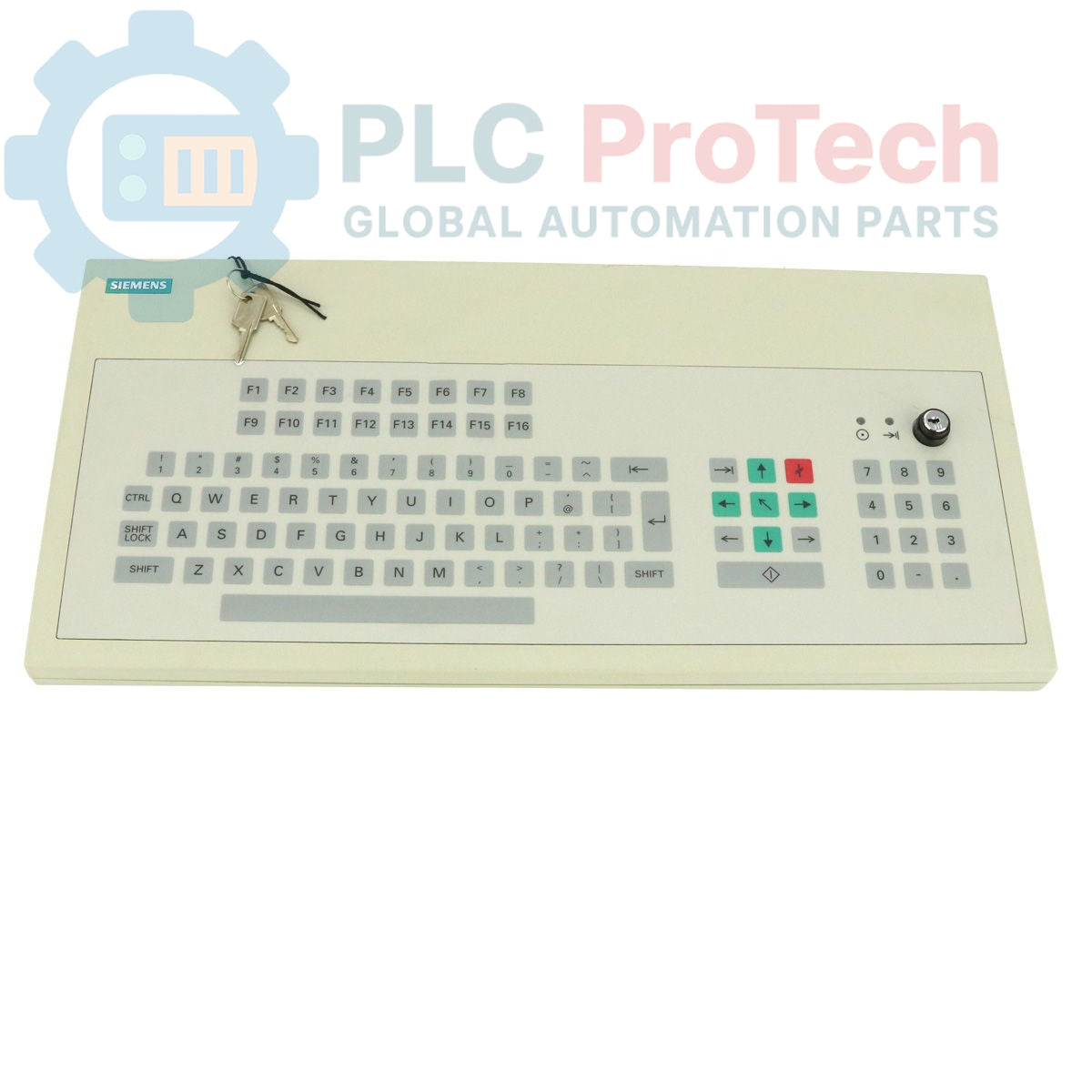

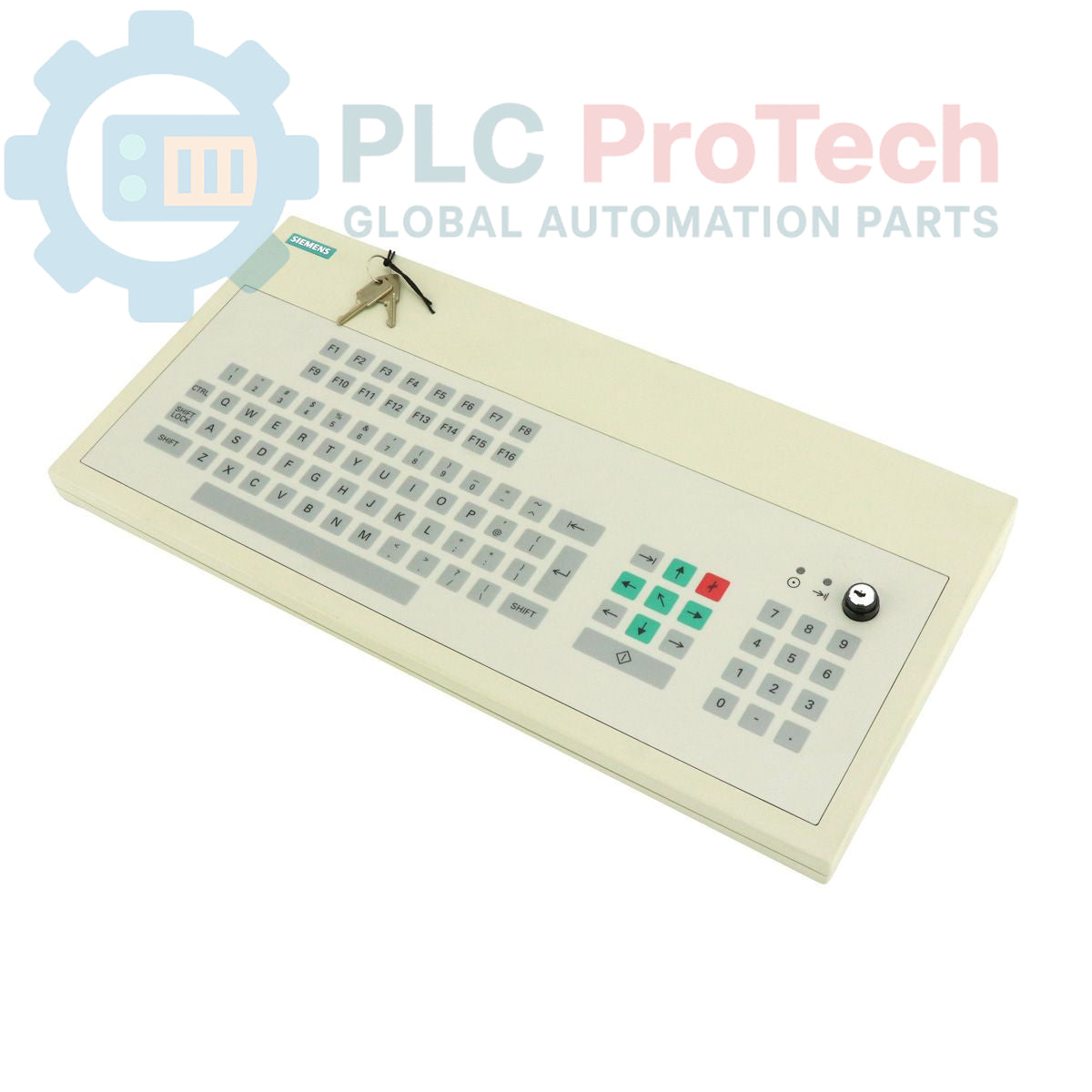

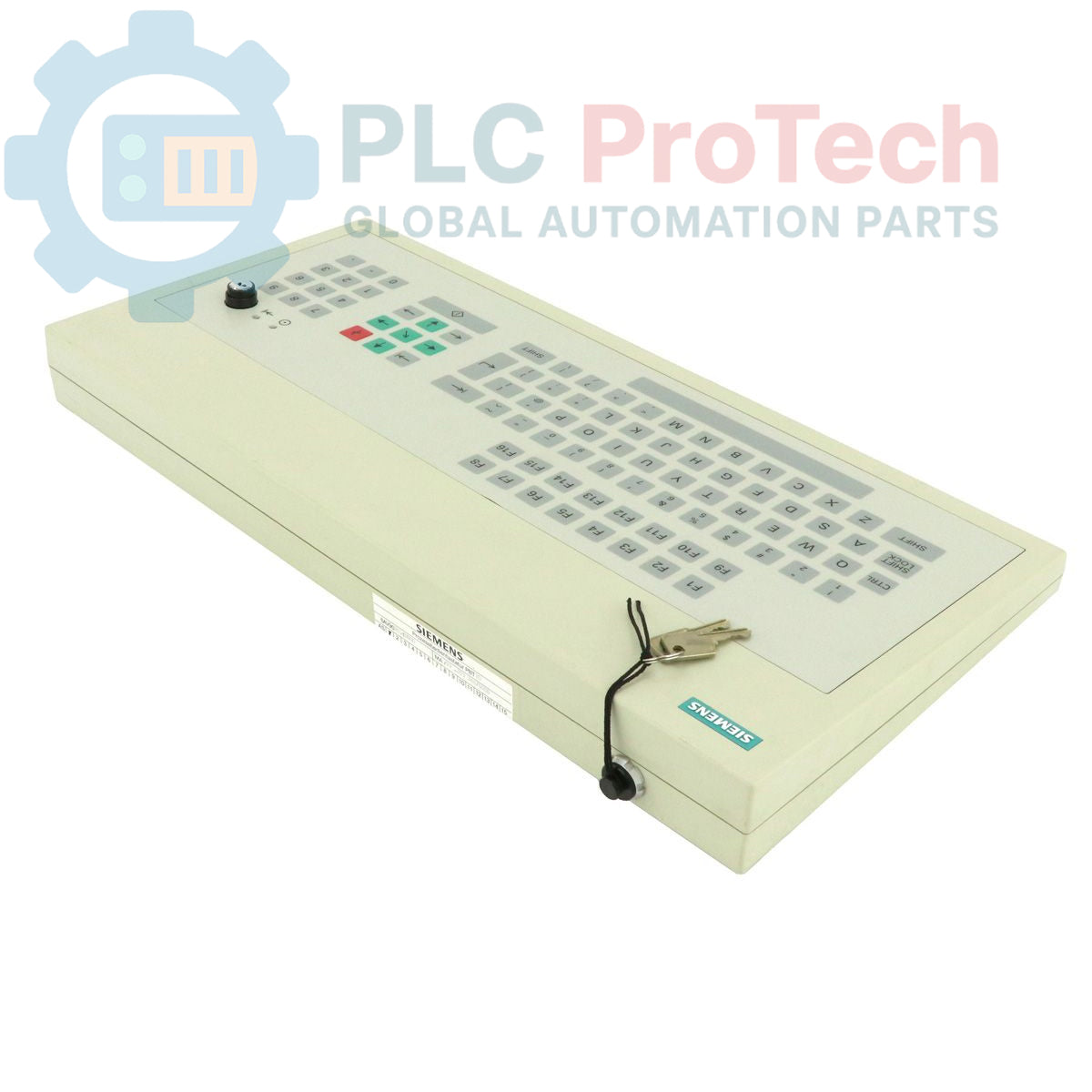

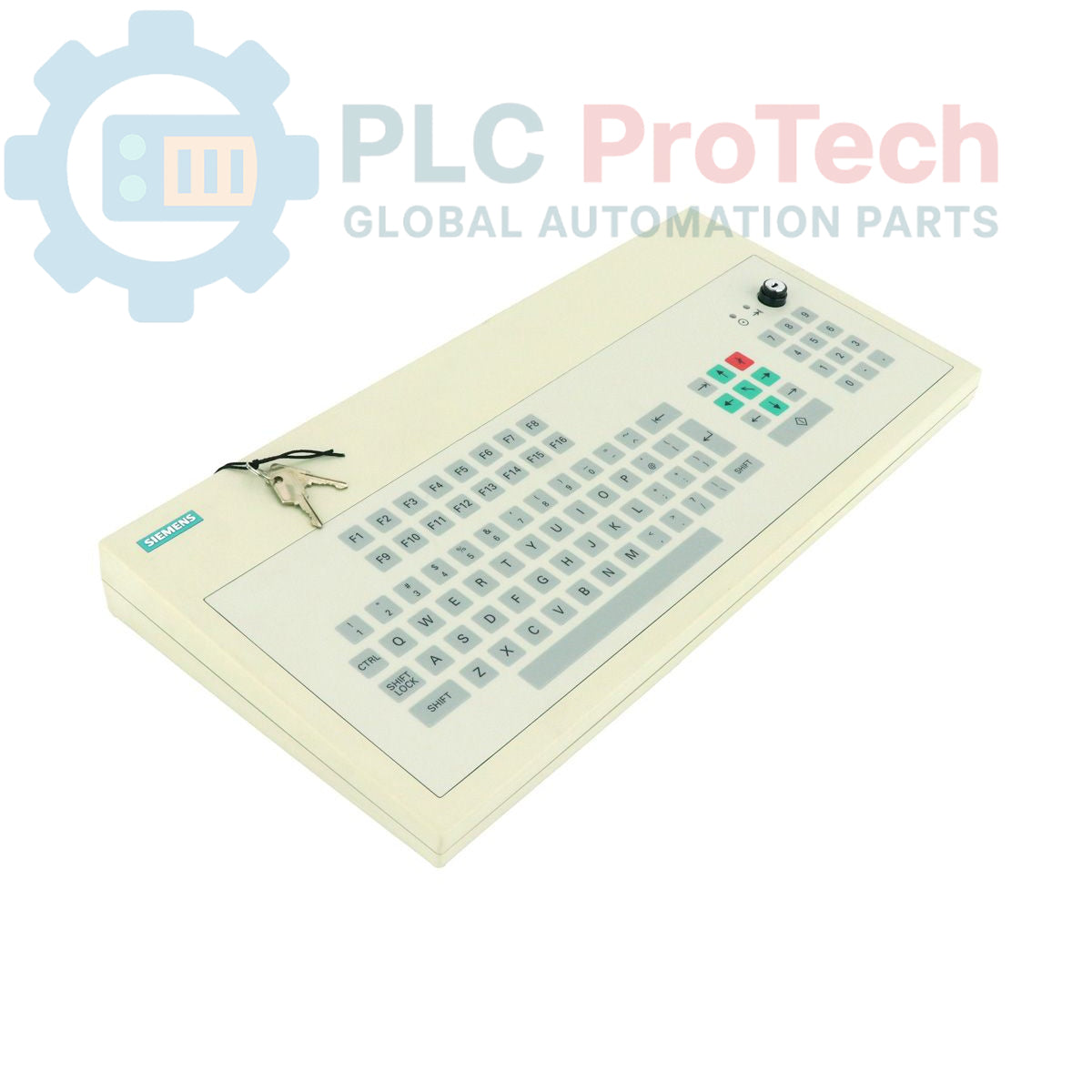

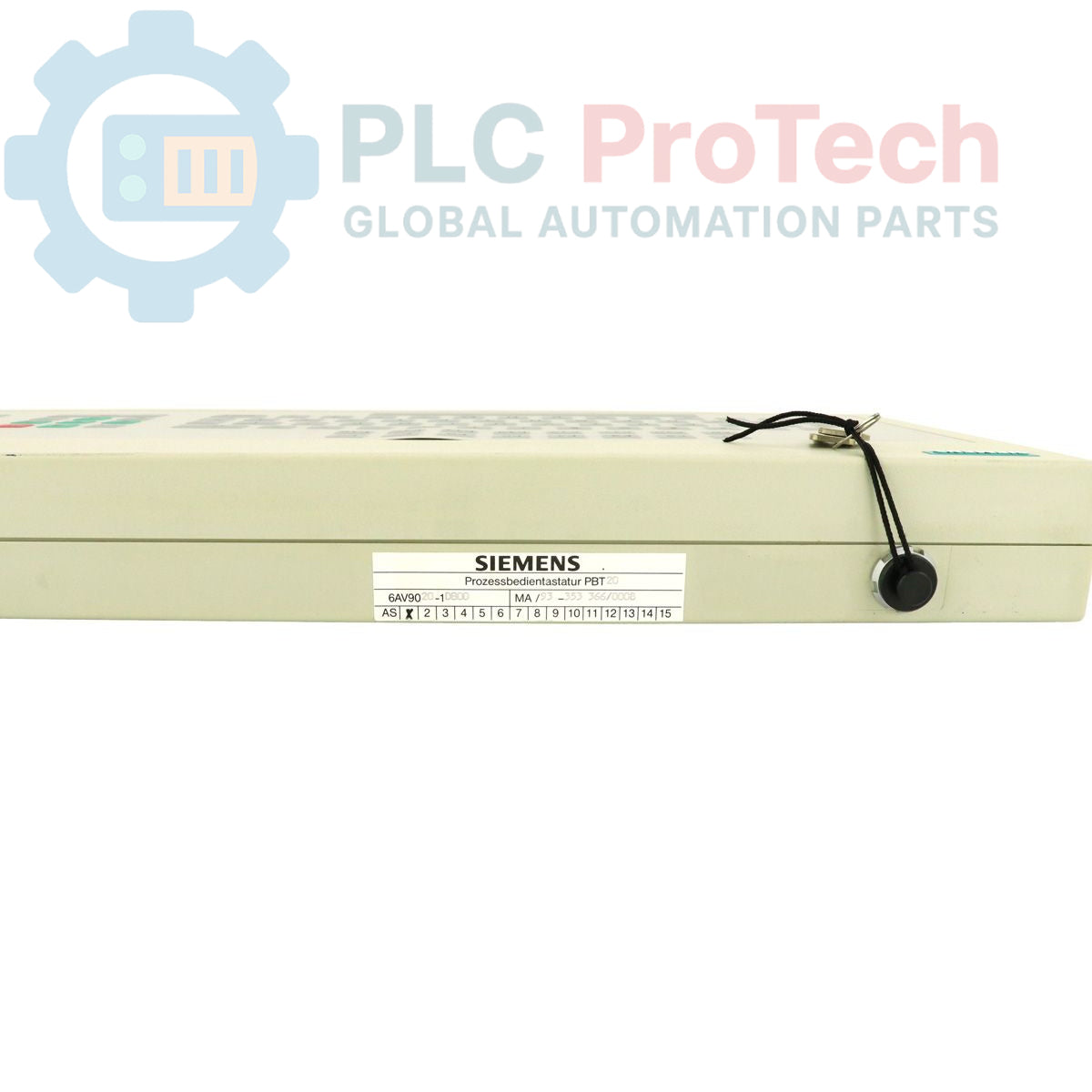

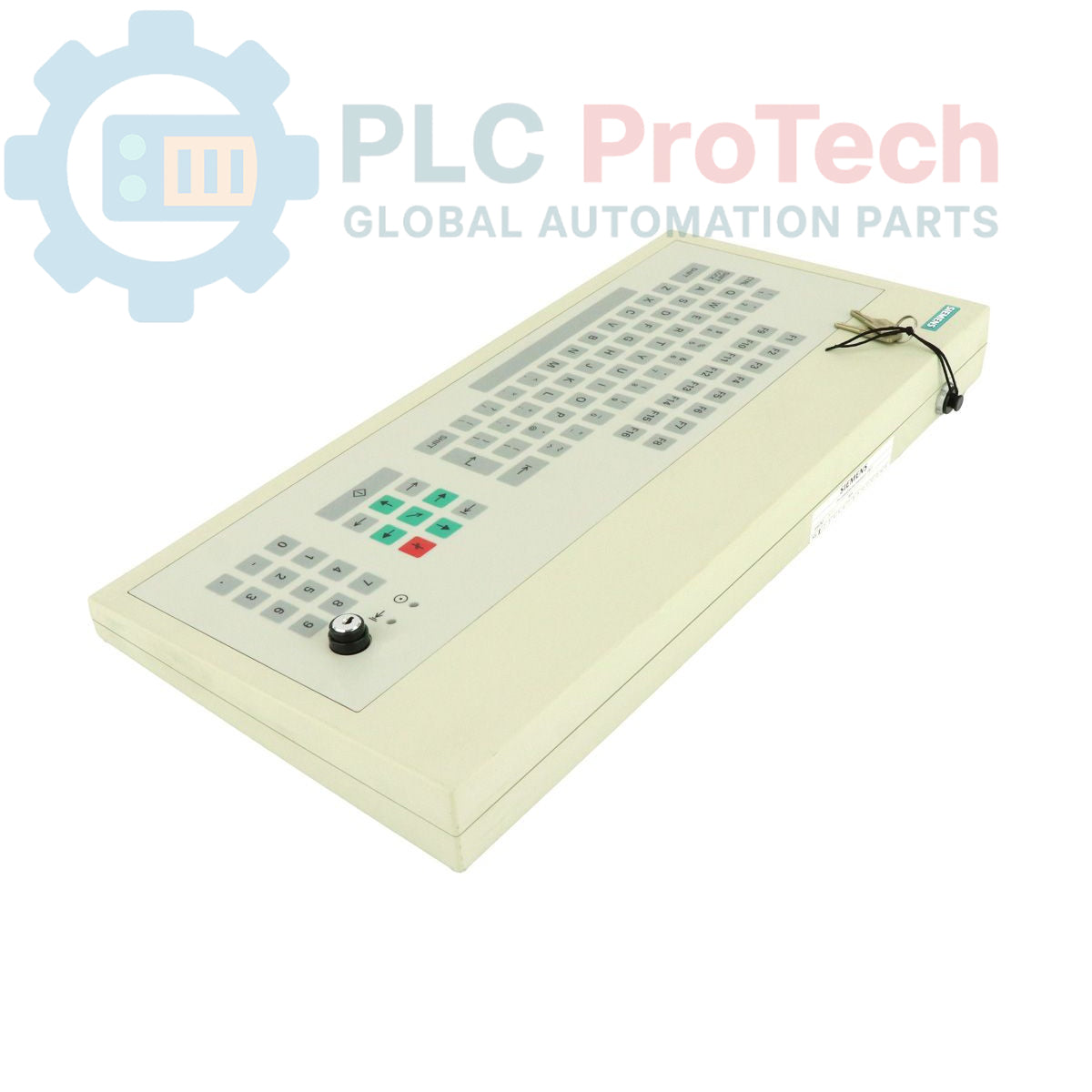

 6AV9020-1DB00 یک صفحه‌کلید ممبرین صنعتی مقاوم از سری PBT20 است. این واحد رومیزی ۹۲ کلیدی که برای عملکرد قابل‌اعتماد در محیط‌های دشوار طراحی شده، دارای چیدمان بین‌المللی است و از پروتکل‌های ارتباط سریال تخصصی (TTY/X.27) استفاده می‌کند؛ بنابراین، برای سیستم‌های قدیمی Simatic S5 و پایانه‌های صنعتی اختصاصی، یک جزء حیاتی محسوب می‌شود.

مشخصات اصلی

راهنمای نصب و راه‌اندازی

برای اطمینان از قابلیت اطمینان بلندمدت 6AV9020-1DB00، الزامات فنی زیر را رعایت کنید:

1. سازگاری رابط:

   این واحد دستگاهی با رابط استاندارد USB یا PS/2 نیست. از رابط‌های سریال TTY (حلقه جریان) و X.27 (RS-422) استفاده می‌کند. پیش از اتصال، تأیید کنید کنترلر میزبان شما (برای مثال، ماژول ارتباطی PLC یا کارت رایانه صنعتی) از این لایه‌های فیزیکی پشتیبانی می‌کند.

2. یکپارچگی محیطی:

   درجه حفاظت IP54 در برابر ورود گردوغبار و پاشش مایعات از هر جهت محافظت می‌کند. بااین‌حال، در نسخه‌های رومیزی از قرار دادن دستگاه در مناطقی که ممکن است آب در آن‌ها جمع شود خودداری کنید. برای جلوگیری از تاب‌برداشتن شاسی، مطمئن شوید سطح نصب تراز است.

3. محافظت و اتصال به زمین:

   در محیط‌های صنعتی با EMI بالا (تداخل الکترومغناطیسی)، از کابل‌های ارتباطی شیلددار استفاده کنید. برای جلوگیری از خراب‌شدن داده‌ها یا ایجاد نویز سیگنال، شیلد باید در سمت سیستم به‌درستی به زمین متصل شود.

4. جایگزینی مدل قدیمی:

   هنگام جایگزین‌کردن مدل قبلی 6ES5982-2AA11، بررسی کنید که نرم‌افزار فعلی سیستم ماتریس ۹۲ کلیدی را به‌درستی نگاشت می‌کند، زیرا تخصیص کلیدها ممکن است بین نسخه‌های قدیمی‌تر میان‌افزار متفاوت باشد.

پرسش‌های متداول (FAQs)

پرسش ۱: آیا می‌توان این صفحه‌کلید را به یک رایانه مدرن متصل کرد؟

پاسخ: به‌طور مستقیم، خیر. از آنجا که این صفحه‌کلید از پروتکل‌های TTY/X.27 استفاده می‌کند، به یک مبدل تخصصی TTY به RS232/USB نیاز است. همچنین ممکن است برای تبدیل کدهای اسکن ۹۲ کلید به ورودی‌های استاندارد HID، به نرم‌افزار درایور سفارشی نیاز باشد.

پرسش ۲: درجه حفاظت IP54 در محیط کارخانه چه تضمینی ارائه می‌دهد؟

پاسخ: IP54 تضمین می‌کند که صفحه‌کلید در برابر تجمع گردوغبارهایی که می‌توانند عملکرد آن را مختل کنند محافظت شده و در برابر پاشش آب مقاوم است. این درجه حفاظت برای کارگاه‌های ماشین‌کاری و اتاق‌های کنترل مناسب است، اما برای محیط‌هایی با شست‌وشوی پرفشار طراحی نشده است.

پرسش ۳: چرا این واحد با وزن 5.4kg به‌طور قابل‌توجهی سنگین‌تر از صفحه‌کلیدهای استاندارد است؟

پاسخ: سری PBT20 دارای شاسی فلزی مقاوم و لایه‌های ممبرین تقویت‌شده است. این وزن، دوام بسیار بالا را فراهم می‌کند و باعث می‌شود صفحه‌کلید هنگام واردکردن دستورات شدید توسط اپراتور، روی میز ثابت بماند.

پرسش ۴: تفاوت اصلی بین رابط‌های TTY و X.27 چیست؟

پاسخ: TTY از حلقه جریان 20mA استفاده می‌کند که در تأسیسات قدیمی، در برابر نویز در فواصل طولانی مقاومت بالایی دارد. X.27 یک رابط ولتاژ تفاضلی (معادل RS-422) است که انتقال داده متوازن و پرسرعت را ارائه می‌دهد. این واحد از هر دو رابط پشتیبانی می‌کند تا سازگاری با زیرساخت‌های قدیمی Siemens به حداکثر برسد.
