ماژول ورودی/خروجی دیجیتال سیماتیک ET 200L زیمنس 6ES7133-1BL11-0XB0

توضیحات

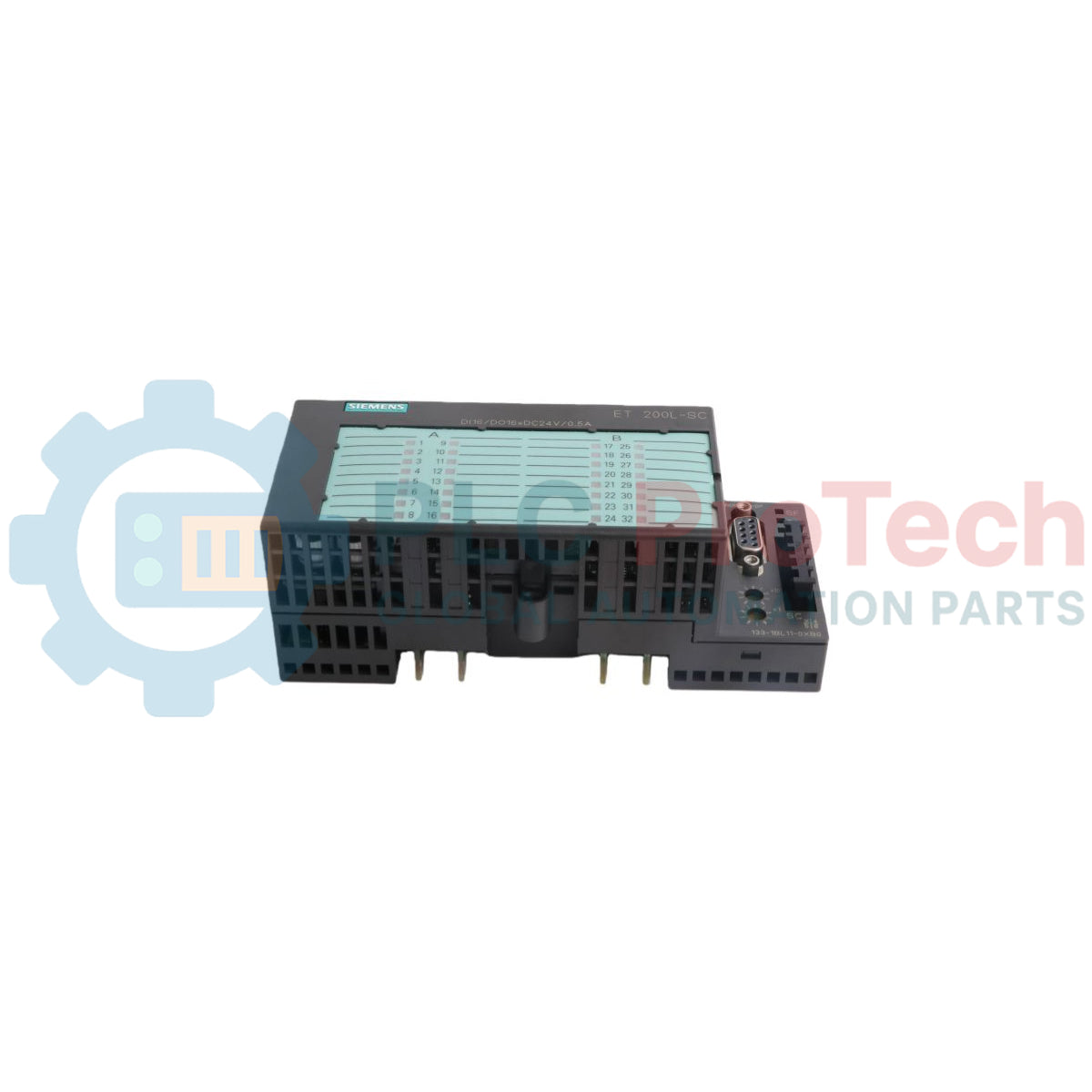

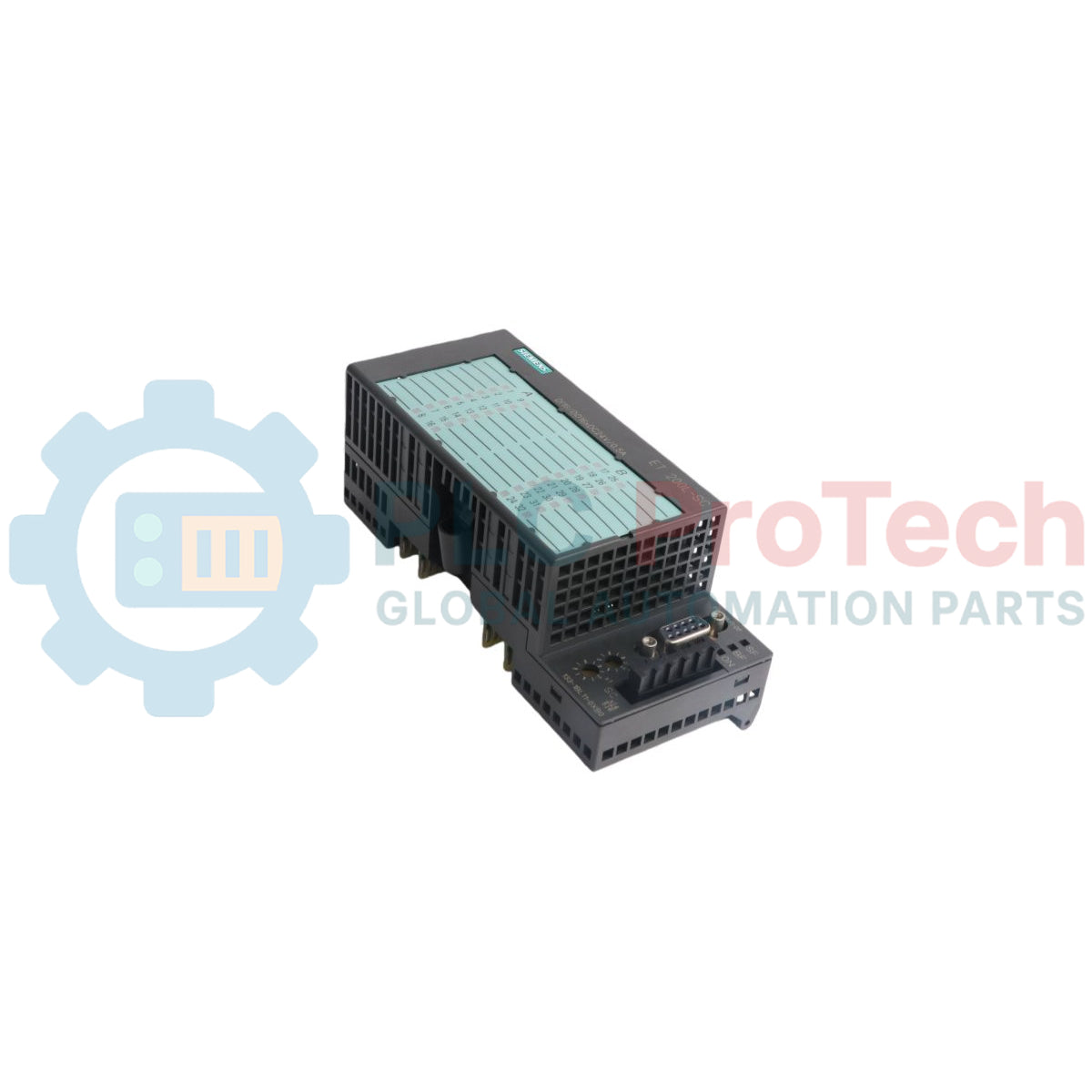

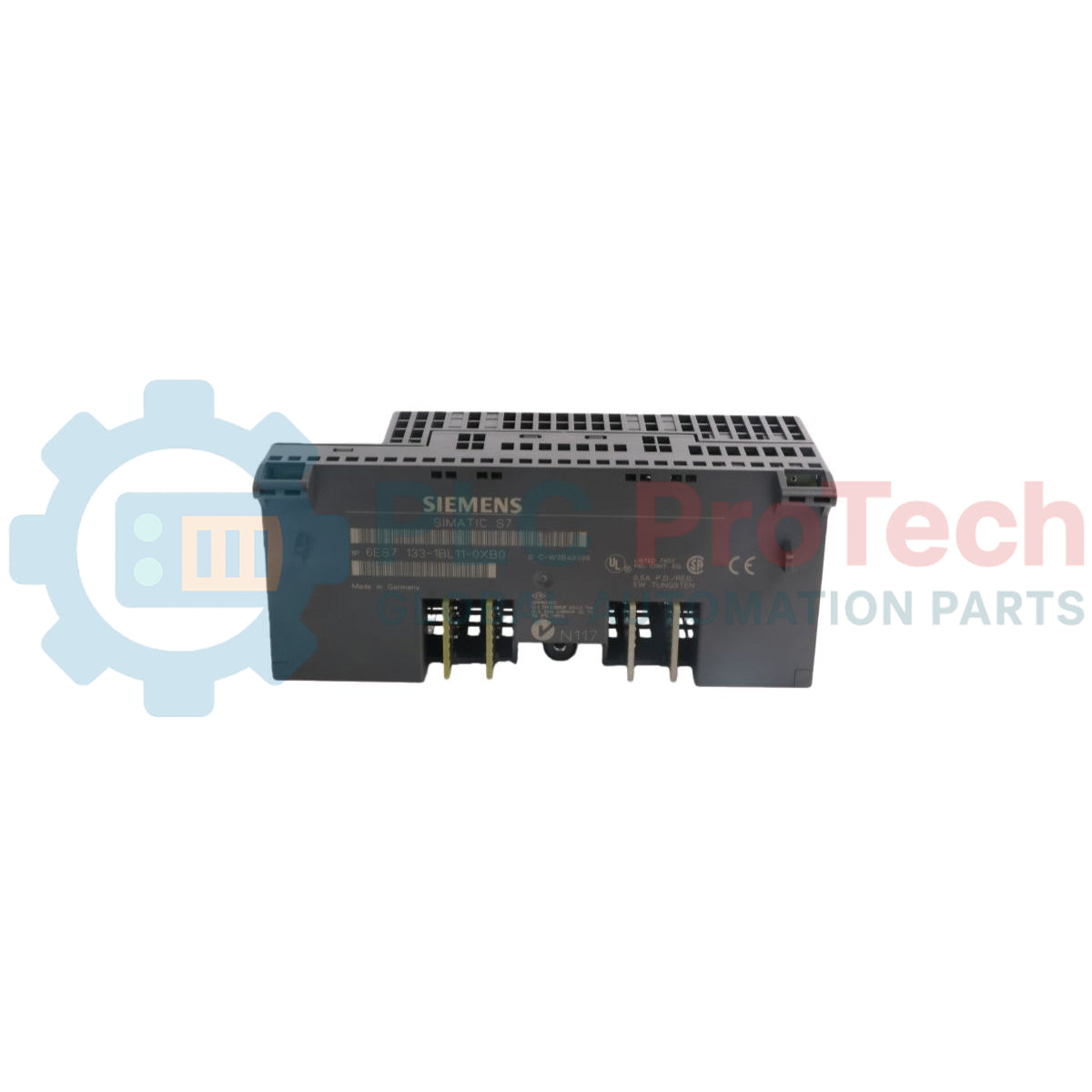

Siemens 6ES7133-1BL11-0XB0 یک ماژول الکترونیکی فشرده طراحی شده برای سیستم ورودی/خروجی توزیع‌شده Simatic ET 200L است که به عنوان ماژول ورودی دیجیتال ۱۶ کاناله و خروجی دیجیتال ۱۶ کاناله عمل می‌کند. این واحد چندمنظوره با ولتاژ کاری ۲۴ ولت DC و جریان خروجی ۰.۵ آمپر، پردازش سیگنال قابل اطمینان را برای کاربردهای مختلف اتوماسیون صنعتی فراهم می‌کند. هنگامی که با بلوک ترمینال خود ترکیب شود، ماژول یک ایستگاه ورودی/خروجی کامل را تشکیل می‌دهد که یک گره PROFIBUS-DP غیرقابل توسعه اما بسیار کارآمد ایجاد می‌کند و نصب و نگهداری را ساده می‌سازد.

از نظر مشخصات ورودی، Siemens ET 200L 6ES7133-1BL11-0XB0 سیگنال‌هایی با دامنه ۱۳-۳۰ ولت برای منطق "۱" و -۳۰ تا +۵ ولت برای منطق "۰" را می‌پذیرد، با تأخیر ورودی بین ۲ تا ۴.۵ میلی‌ثانیه و پشتیبانی از طول کابل محافظت‌شده تا ۱۰۰۰ متر. ویژگی‌های خروجی شامل حفاظت الکترونیکی در برابر اتصال کوتاه و فرکانس‌های سوئیچینگ متغیر است: حداکثر ۱۰۰ هرتز برای بارهای مقاومتی، ۰.۵ هرتز برای بارهای القایی و ۸ هرتز برای بارهای لامپی، که آن را برای نیازهای متنوع بارهای صنعتی سازگار می‌سازد.

طراحی مدولار 6ES7133-1BL11-0XB0 بلوک الکترونیکی را از بلوک ترمینال جدا می‌کند که امکان تعویض آسان بدون نیاز به سیم‌کشی مجدد را فراهم می‌آورد. این ویژگی عملی زمان توقف تعمیر و نگهداری را کاهش می‌دهد، در حالی که ماژول از هر دو نوع ترمینال پیچ‌دار و فنری برای گزینه‌های نصب انعطاف‌پذیر پشتیبانی می‌کند. آدرس ایستگاه به راحتی از طریق دو کلید چرخشی روی بلوک الکترونیکی تنظیم می‌شود که فرآیند پیکربندی را برای یکپارچه‌سازهای سیستم ساده می‌کند.

ویژگی‌ها

• ۱۶ کانال ورودی دیجیتال
• ۱۶ کانال خروجی دیجیتال
• ولتاژ کاری ۲۴ ولت DC
• جریان خروجی ۰.۵ آمپر به ازای هر کانال
• عملکرد یکپارچه گره PROFIBUS-DP
• حفاظت الکترونیکی در برابر اتصال کوتاه برای خروجی‌ها
• طراحی مدولار برای تعویض آسان
• پشتیبانی از ترمینال‌های نوع پیچ و نوع فنری
• آدرس ایستگاه قابل تنظیم از طریق دو کلید چرخشی
• پشتیبانی از طول کابل محافظت‌شده تا ۱۰۰۰ متر

کاربردها

• سیستم‌های ورودی/خروجی توزیع‌شده در اتوماسیون صنعتی
• صنایع تولیدی و فرآیندی که به قابلیت‌های فشرده ورودی/خروجی دیجیتال نیاز دارند
• راه‌حل‌های کنترل در محیط‌های صنعتی سخت
• ادغام در معماری‌های سیستم‌های اتوماسیون SIMATIC

مشخصات فنی

راهنمای نصب

1. خاموش کردن سیستم: قبل از شروع هرگونه نصب یا نگهداری، اطمینان حاصل کنید که کل سیستم برق آن قطع شده باشد تا از شوک الکتریکی یا آسیب به تجهیزات جلوگیری شود.
2. نصب: بلوک ترمینال را به‌طور محکم به ریل دین یا پنل مطابق مشخصات نصب سیستم متصل کنید.
3. قرار دادن ماژول: ماژول الکترونیکی 6ES7133-1BL11-0XB0 را با دقت در بلوک ترمینال از پیش نصب شده وارد کنید. طراحی مدولار امکان وارد و خارج کردن آسان بدون ایجاد اختلال در سیم‌کشی موجود را فراهم می‌کند.
4. سیم‌کشی: سیگنال‌های ورودی و خروجی دیجیتال را با استفاده از ترمینال‌های پیچ‌دار یا فنری به بلوک ترمینال متصل کنید، بسته به کاربرد مناسب. از صحت قطبیت و اتصال محکم همه اتصالات اطمینان حاصل کنید. برای ورودی‌ها، به‌ویژه در مسیرهای طولانی تا ۱۰۰۰ متر، از کابل‌های شیلددار استفاده کنید تا تداخل سیگنال به حداقل برسد.
5. تنظیم آدرس: آدرس ایستگاه PROFIBUS-DP را با استفاده از دو کلید چرخشی واقع در بلوک الکترونیکی تنظیم کنید. برای تعیین آدرس صحیح به طرح پیکربندی شبکه سیستم مراجعه کنید.
6. روشن کردن: پس از اطمینان از صحت تمام اتصالات و قرارگیری مطمئن ماژول، سیستم را دوباره روشن کرده و عملکرد صحیح آن را از طریق نشانگرهای تشخیصی یا نرم‌افزار سیستم بررسی کنید.
