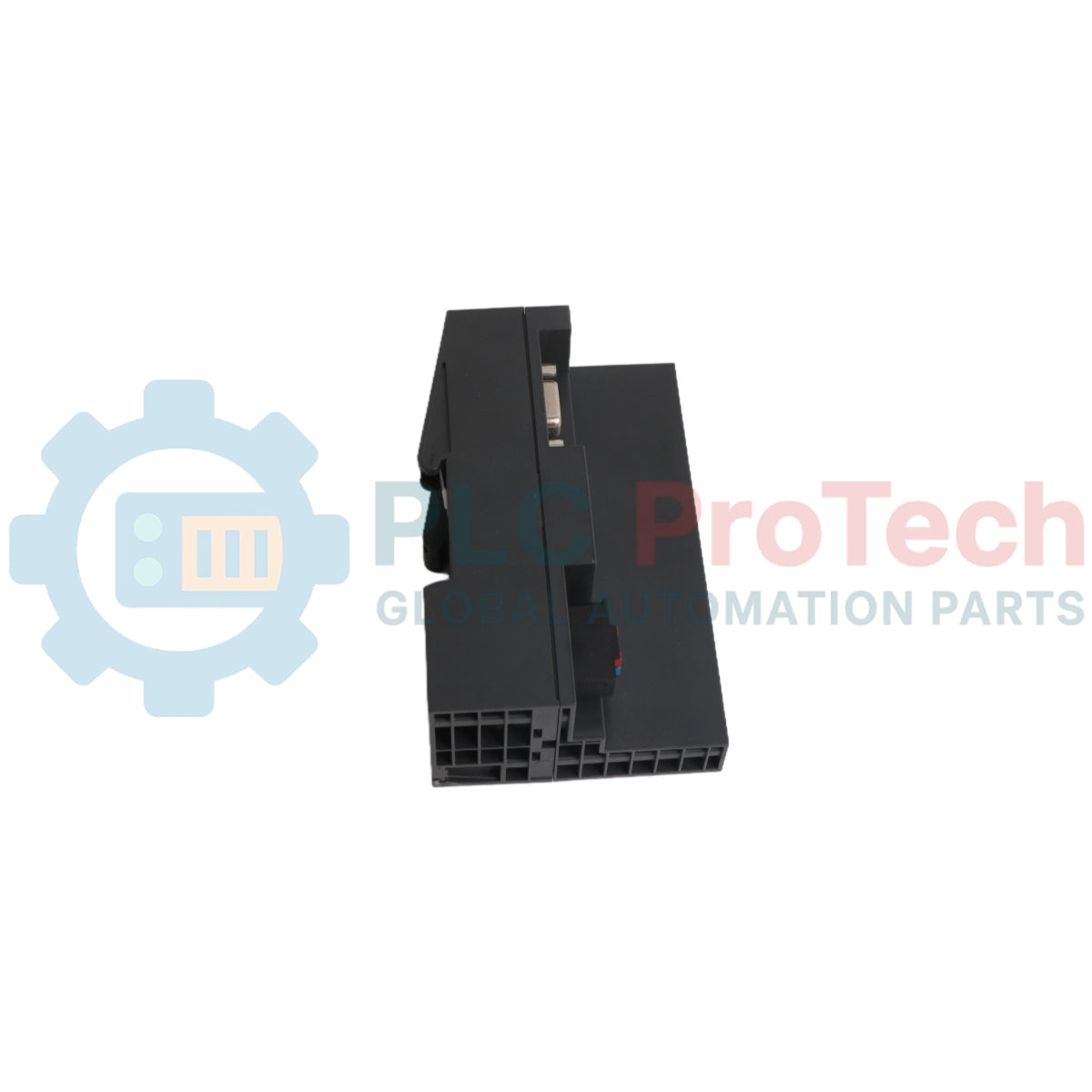

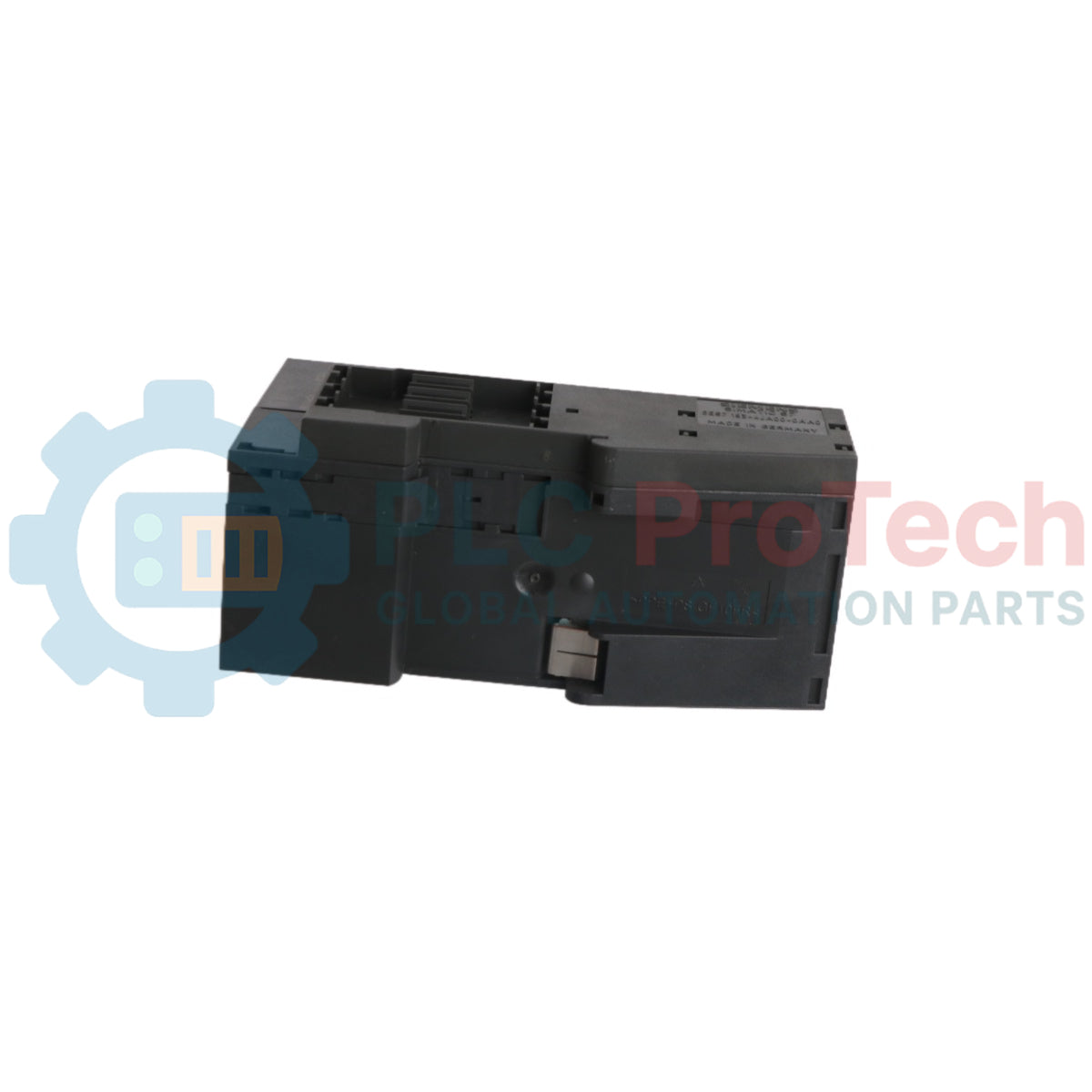

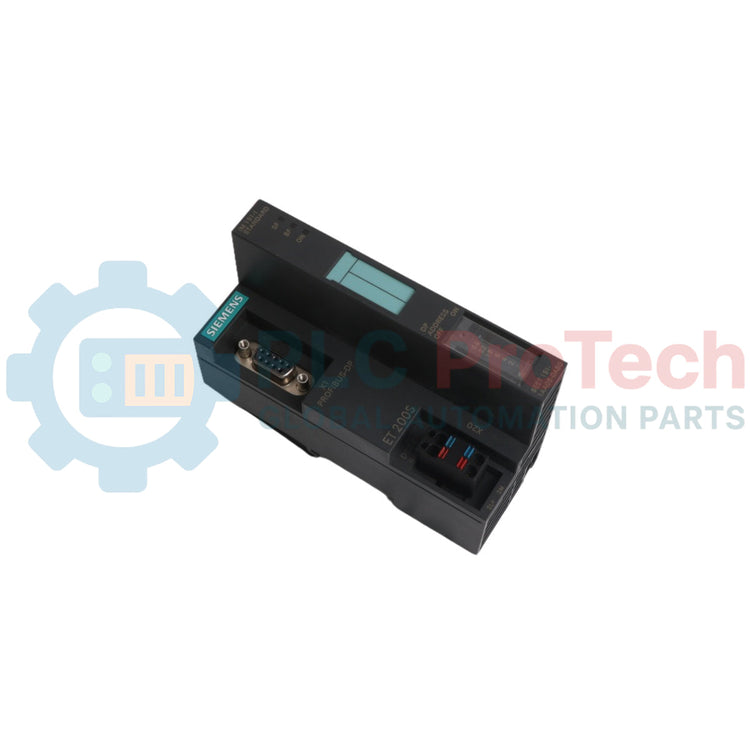

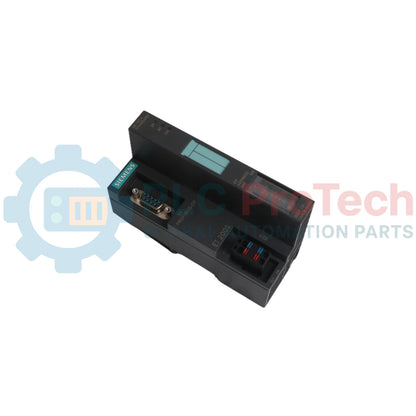

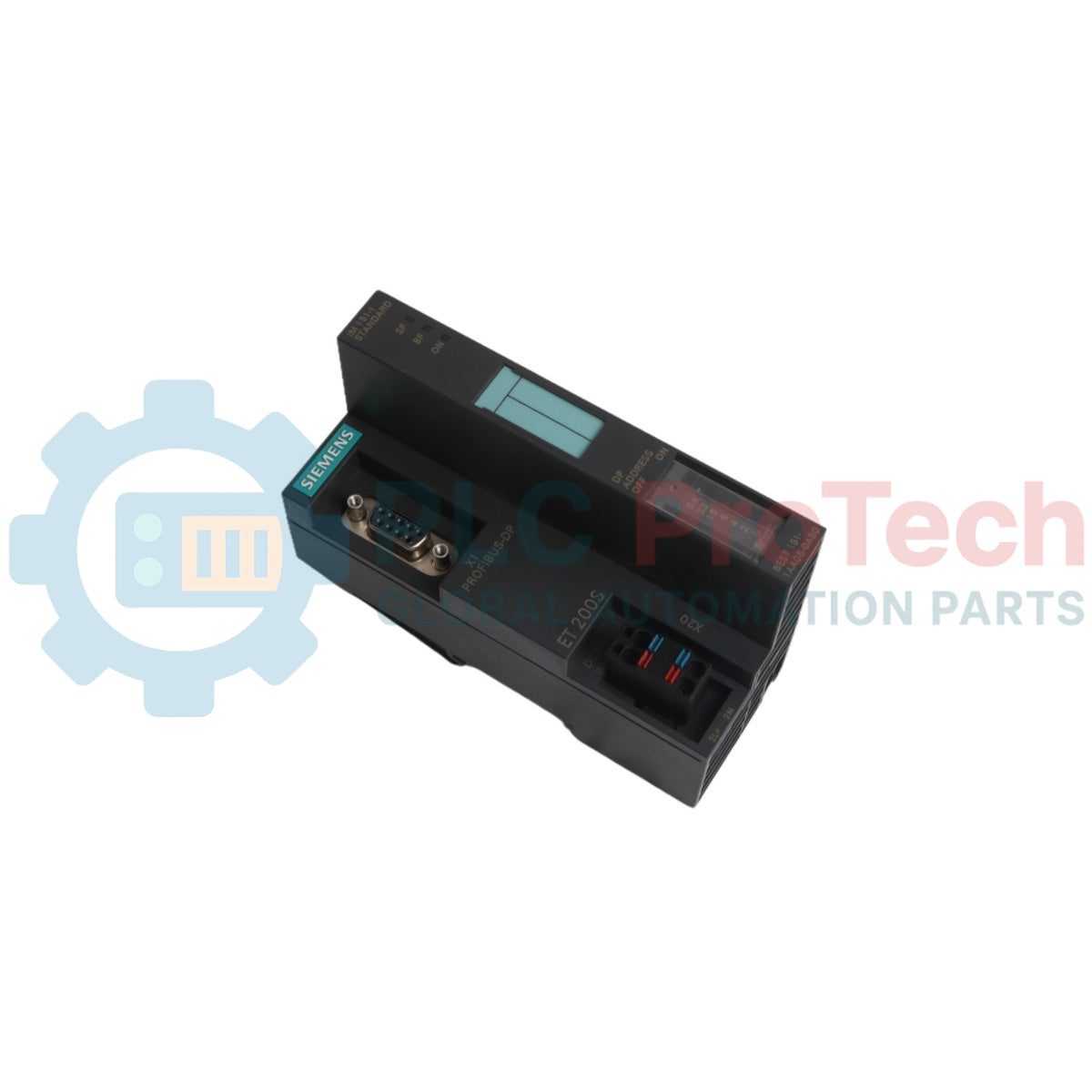

ماژول رابط Siemens 6ES7151-1AA06-0AB0 SIMATIC ET 200S

Q: ماژول 6ES7151-1AA06-0AB0 از چه پروتکل ارتباطی استفاده میکند؟

این ماژول رابط از پروتکل PROFIBUS DP استفاده میکند و با استانداردهای V0 و V1 سازگار است.

Q: چند ماژول ورودی/خروجی را میتوان به این ماژول رابط متصل کرد؟

این ماژول میتواند یک ایستگاه ورودی/خروجی توزیعشده را با حداکثر ۶۳ ماژول جانبی مدیریت کند؛ حداکثر عرض کلی ایستگاه نیز ۲ متر است.

Q: ظرفیت پردازش داده این ماژول چقدر است؟

این ماژول برای مدیریت حجم دادهای معادل ۲۴۴ بایت برای ورودیها و ۲۴۴ بایت برای خروجیها بین کنترلر و ماژولهای ورودی/خروجی طراحی شده است.

SKU 6ES7151-1AA06-0AB0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6ES7151-1AA06-0AB0
کشور سازنده:آلمان
نوع محصول: ماژول‌های رابط PLC
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 240g
ابعاد: ۶ سانتی‌متر × ۱۵ سانتی‌متر × ۱۳ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

این ماژول رابط زیمنس 6ES7151-1AA06-0AB0 برای سیستم ورودی/خروجی توزیع‌شده SIMATIC ET 200S است. این ماژول به‌عنوان ایستگاه اصلی عمل می‌کند و ارتباط بین کنترلر سطح بالاتر و ماژول‌های ورودی/خروجی متصل را از طریق PROFIBUS DP مدیریت می‌کند. این ماژول از هر دو پروتکل PROFIBUS DP V0 و V1 پشتیبانی می‌کند و می‌تواند یک سیستم گسترده شامل حداکثر ۶۳ ماژول ورودی/خروجی را مدیریت کند. این ماژول برای مدیریت حجم داده ۲۴۴ بایت برای ورودی‌ها و ۲۴۴ بایت برای خروجی‌ها طراحی شده است و تبادل کارآمد داده را برای وظایف کنترل و پایش تضمین می‌کند. این ماژول با منبع تغذیه استاندارد ۲۴ ولت DC کار می‌کند و شامل یک ماژول پایانه برای نصب صحیح باس است.

ویژگی‌ها

■از پروتکل‌های PROFIBUS DP V0 و V1 برای یکپارچه‌سازی انعطاف‌پذیر شبکه پشتیبانی می‌کند.
■از حداکثر ۶۳ ماژول ورودی/خروجی جانبی پشتیبانی می‌کند.
■ظرفیت حجم داده ۲۴۴ بایت برای ورودی‌ها و ۲۴۴ بایت برای خروجی‌ها.
■با منبع تغذیه نامی ۲۴ ولت DC کار می‌کند.
■از طریق یک کانکتور استاندارد ۹پین D-sub به شبکه PROFIBUS متصل می‌شود.
■امکان استفاده از عرض ایستگاه حداکثر تا ۲ متر را فراهم می‌کند.

کاربردها

■تولید گسسته و خطوط مونتاژ.
■سیستم‌های کنترل فرایند در کارخانه‌های شیمیایی و داروسازی.
■اتوماسیون ماشین‌آلات و تجهیزات OEM.
■سیستم‌های جابه‌جایی مواد و نوار نقاله.

مشخصات فنی

مشخصات	مقدار
تولیدکننده	زیمنس
شماره مدل	6ES7151-1AA06-0AB0
سری محصول	SIMATIC ET 200S
نوع ماژول	ماژول رابط (IM 151-1 Standard)
پروتکل ارتباطی	PROFIBUS DP V0، V1
اتصال باس	کانکتور D-sub نه‌پین
ولتاژ تغذیه	24 V DC
جریان ورودی (از منبع تغذیه)	200 mA
ظرفیت خروجی	80 mA
حداکثر تعداد ماژول‌های I/O	63
حجم داده (ورودی‌ها)	244 بایت
حجم داده (خروجی‌ها)	244 بایت
حداکثر عرض ایستگاه	2 m
وزن حمل	0.24 kg
ابعاد (W x H x D)	4.0 x 12.5 x 10.5 cm
ابعاد بسته‌بندی (محاسبه‌شده)	6 cm x 15 cm x 13 cm
کشور مبدأ	آلمان
کد HS	8537101190

راهنمای نصب

هشدار بسیار مهم: خطر برق‌گرفتگی. پیش از نصب یا جداسازی، همه منابع برق را قطع و قفل‌گذاری کنید. کار باید فقط توسط افراد واجد صلاحیت انجام شود. بی‌برق نکردن تجهیزات می‌تواند به آسیب شدید یا مرگ منجر شود.

1 مطمئن شوید تابلو کنترل طبق رویه‌های ایمنی تعیین‌شده بی‌برق و قفل‌گذاری شده است.
2 ماژول را روی ریل DIN استاندارد 35 میلی‌متری نصب کنید و مطمئن شوید به‌طور ایمن در جای خود قرار گرفته است. آن را به‌عنوان نخستین ماژول (ایستگاه اصلی) در مجموعه ET 200S قرار دهید.
3 منبع تغذیه 24 V DC را با رعایت قطبیت صحیح به ترمینال‌های مشخص‌شده روی ماژول پایانه‌ای همراه متصل کنید. مطمئن شوید منبع تغذیه پایدار است و فیوز مناسب دارد.
4 کابل PROFIBUS DP را به کانکتور D-sub نه‌پین متصل کنید. از کابل PROFIBUS شیلددار و باکیفیت استفاده کنید و مطمئن شوید شیلد برای مصونیت در برابر نویز، در هر دو انتها به‌درستی پایانه‌بندی شده است.
5 آدرس PROFIBUS را با استفاده از کلیدهای چرخشی روی ماژول تنظیم کنید و مطمئن شوید آدرس در بخش شبکه یکتا است.
6 پس از تأیید همه اتصالات، قفل‌گذاری/برچسب‌گذاری ایمنی را بردارید و برای راه‌اندازی آزمایشی، سیستم را دوباره برق‌دار کنید.

FAQ

ماژول 6ES7151-1AA06-0AB0 از چه پروتکل ارتباطی استفاده می‌کند؟

این ماژول رابط از پروتکل PROFIBUS DP استفاده می‌کند و با استانداردهای V0 و V1 سازگار است.

چند ماژول ورودی/خروجی را می‌توان به این ماژول رابط متصل کرد؟

این ماژول می‌تواند یک ایستگاه ورودی/خروجی توزیع‌شده را با حداکثر ۶۳ ماژول جانبی مدیریت کند؛ حداکثر عرض کلی ایستگاه نیز ۲ متر است.

نیازمندی‌های منبع تغذیه این ماژول چیست؟

ماژول Siemens 6ES7151-1AA06-0AB0 به منبع تغذیه اسمی ۲۴ ولت DC نیاز دارد.

ظرفیت پردازش داده این ماژول چقدر است؟

این ماژول برای مدیریت حجم داده‌ای معادل ۲۴۴ بایت برای ورودی‌ها و ۲۴۴ بایت برای خروجی‌ها بین کنترلر و ماژول‌های ورودی/خروجی طراحی شده است.
