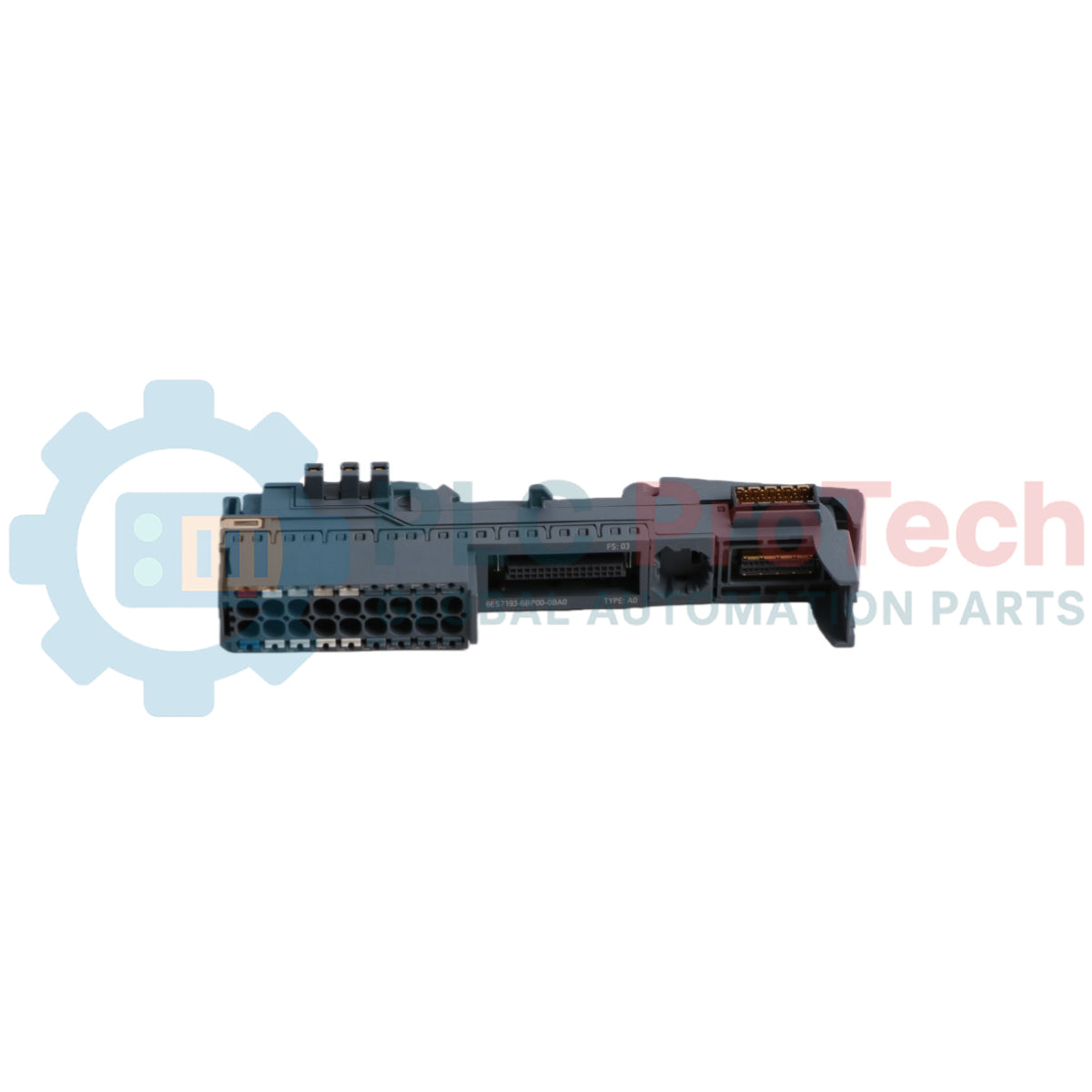

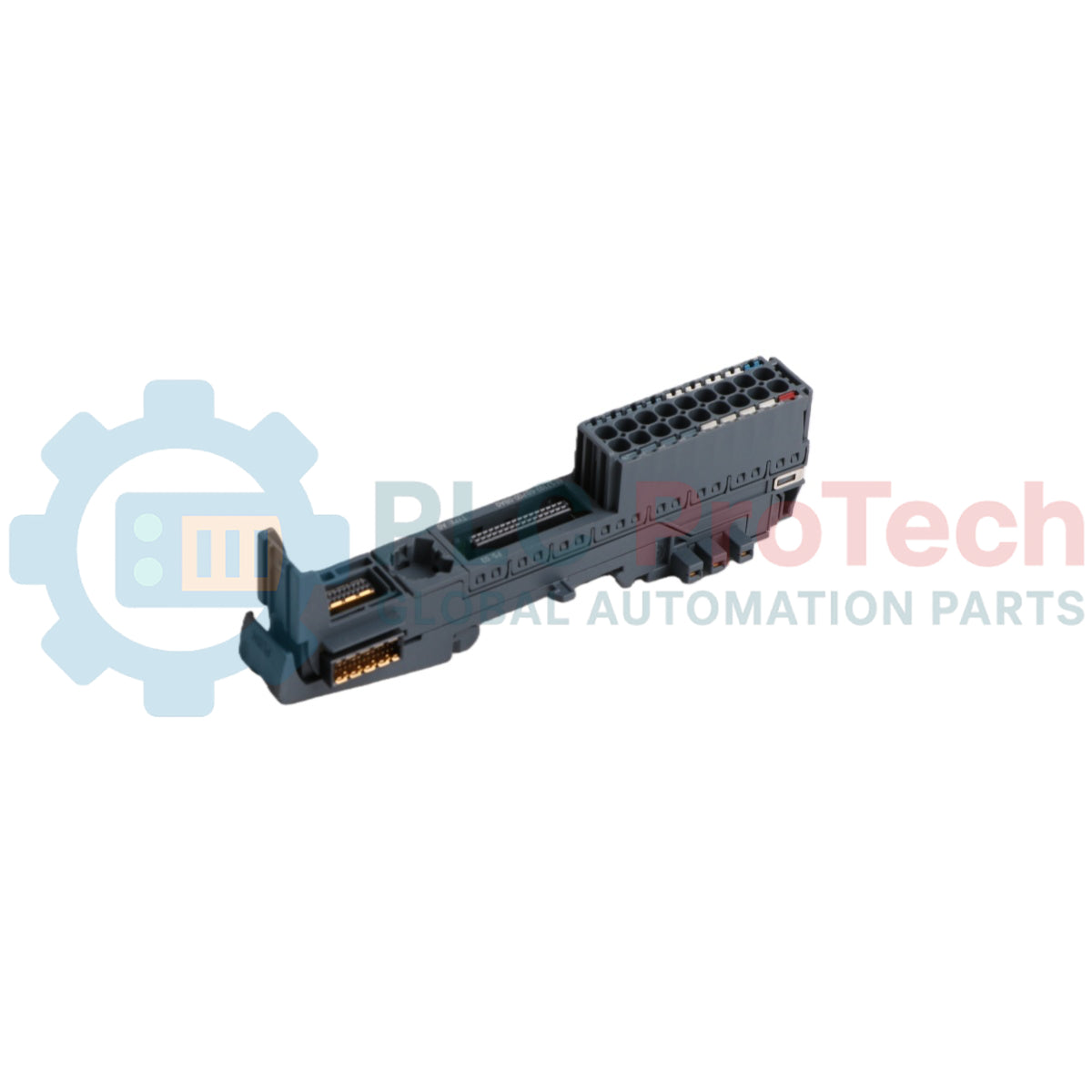

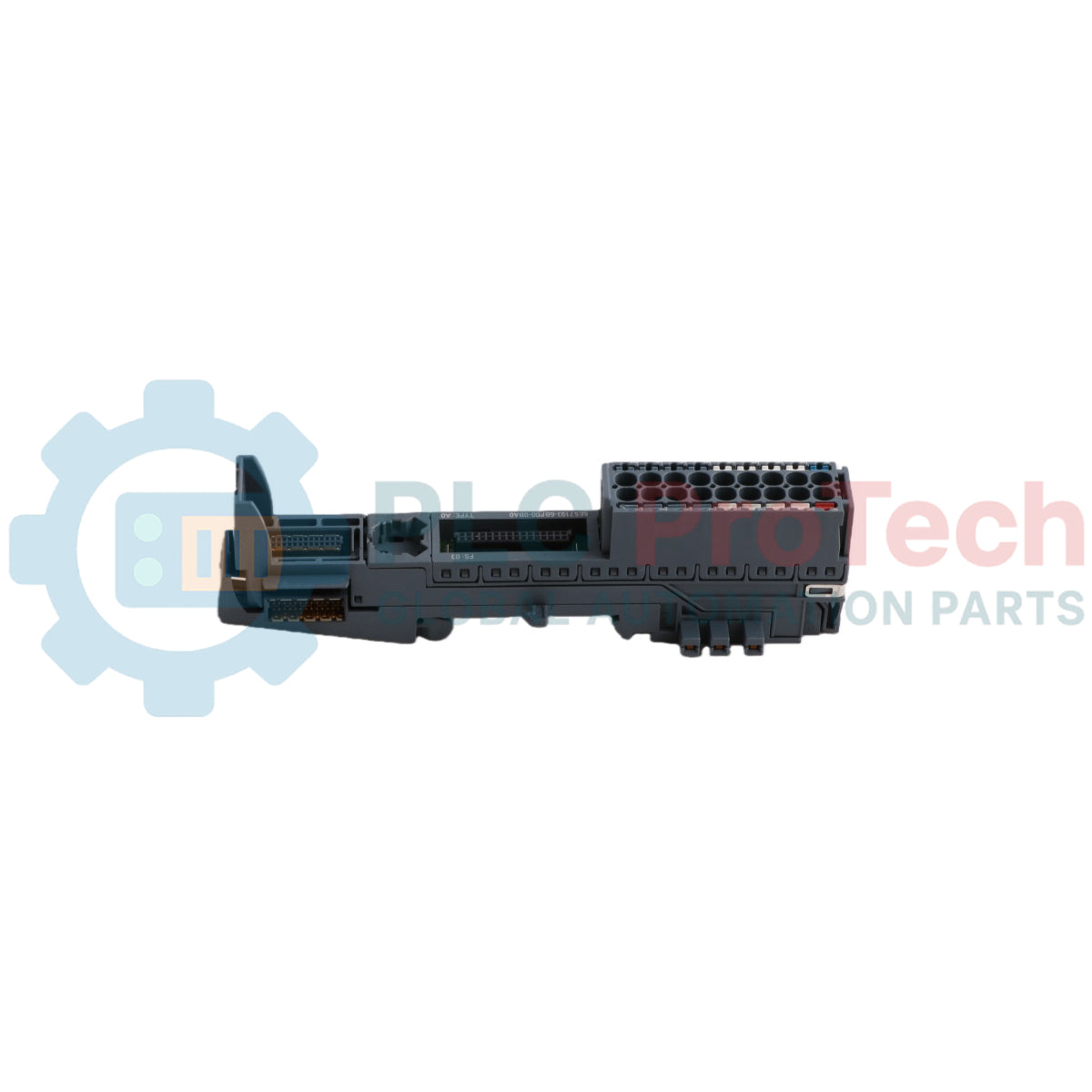

واحد پایه سیماتیک ET 200SP زیمنس 6ES7193-6BP00-0BA0

توضیحات

سری 6ES7193-6BP00-0BA0 زیمنس یک واحد پایه نوع A0 است که به طور خاص برای سیستم توزیع شده I/O SIMATIC ET 200SP طراحی شده است. این واحد با رنگ تیره به عنوان نقطه نصب و سیم‌کشی پایه برای ماژول‌های I/O مربوطه عمل می‌کند و امکان تشکیل یک گروه پتانسیل پیوسته در چیدمان ایستگاه را فراهم می‌آورد. طراحی جمع‌وجور آن با عرض تنها 15 میلی‌متر، امکان پیکربندی با چگالی بالا در تابلوهای کنترل را فراهم کرده و استفاده بهینه از فضا را تضمین می‌کند. این واحد دارای ترمینال‌های فشاری برای سیم‌کشی سریع و بدون ابزار هادی‌هایی با اندازه 0.14 تا 2.5 میلی‌متر مربع است که زمان نصب را به طور قابل توجهی کاهش می‌دهد. همچنین 16 ترمینال فرآیندی برای اتصال دستگاه‌های میدانی مانند سنسورها و عملگرها فراهم می‌کند تا انتقال سیگنال مستقیم و قابل اطمینان تضمین شود. علاوه بر این، ماژول شامل دو ترمینال اختصاصی برای اتصال باس‌های تغذیه P1 و P2 است که قادر به حمل جریان تا 10 آمپر می‌باشند و سیستم توزیع برق قوی را پشتیبانی می‌کنند. با طراحی حفاظت خارجی برای منبع تغذیه 24 ولت DC، 6ES7193-6BP00-0BA0 ایمنی و قابلیت اطمینان کلی را افزایش می‌دهد و ایزولاسیون آن تا 707 ولت DC آزمایش شده است.

ویژگی‌ها

• طراحی شده برای سیستم‌های توزیع شده I/O SIMATIC ET 200SP.
• واحد پایه نوع A0 برای نصب و سیم‌کشی پایه‌ای.
• عرض جمع‌وجور 15 میلی‌متر برای نصب‌های با چگالی بالا در تابلوهای کنترل.
• ترمینال‌های فشاری برای سیم‌کشی بدون ابزار با هادی‌های 0.14 تا 2.5 میلی‌متر مربع.
• مجهز به 16 ترمینال فرآیندی برای اتصال دستگاه‌های میدانی.
• دو ترمینال اختصاصی برای باس‌های تغذیه P1 و P2، پشتیبانی تا 10 آمپر.
• حفاظت خارجی برای منبع تغذیه 24 ولت DC.
• آزمایش شده برای ایزولاسیون تا 707 ولت DC جهت ایمنی عملیاتی.

کاربردها

سری 6ES7193-6BP00-0BA0 زیمنس برای محیط‌های مختلف اتوماسیون صنعتی که به ایستگاه‌های توزیع شده I/O کارآمد و جمع‌وجور نیاز دارند، مناسب است. این محصول به عنوان یک جزء حیاتی برای ساخت سیستم‌های SIMATIC ET 200SP عمل می‌کند و زیرساخت لازم برای ادغام ماژول‌های I/O و اتصال دستگاه‌های میدانی در تابلوهای کنترل با فضای محدود را فراهم می‌آورد.

مشخصات فنی

اتصالات / رابط‌ها

راهنمای نصب

1. قبل از شروع نصب، اطمینان حاصل کنید که تمام برق کابینت کنترل و تجهیزات مرتبط قطع شده است.
2. واحد پایه را روی ریل DIN استاندارد داخل کابینت کنترل نصب کنید. از قرارگیری صحیح و پایداری مکانیکی اطمینان حاصل کنید.
3. ماژول‌های ورودی/خروجی SIMATIC ET 200SP مورد نیاز را روی واحد پایه قرار دهید و مطمئن شوید که به‌صورت محکم کلیک می‌کنند تا اتصالات الکتریکی و مکانیکی برقرار شود.
4. از ترمینال‌های فشاری برای سیم‌کشی استفاده کنید. انتهای هادی‌ها را به طول توصیه‌شده لخت کنید، سپس به‌سادگی آن‌ها را تا جای محکم شدن در نقاط ترمینال فشار دهید. با کشیدن ملایم سیم، صحت اتصال را بررسی کنید.
5. دستگاه‌های میدانی (حسگرها، عملگرها) را به ۱۶ ترمینال فرآیندی متصل کنید و به قطبیت و تخصیص سیگنال‌ها طبق مستندات سیستم پایبند باشید.
6. اتوبوس‌های برق P1 و P2 را به ترمینال‌های اختصاصی خود متصل کنید و مطمئن شوید که منبع تغذیه نیاز ۲۴ ولت DC را برآورده می‌کند و حفاظت خارجی برقرار است.
7. تمام کابل‌ها را به‌صورت مرتب هدایت کنید و از محافظت مناسب برای حفظ یکپارچگی سیگنال، به‌ویژه در محیط‌های دارای تداخل الکترومغناطیسی، اطمینان حاصل کنید.
8. پس از نصب و سیم‌کشی تمام ماژول‌ها، قبل از روشن کردن مجدد سیستم، تمامی اتصالات را از نظر صحت و ایمنی به‌صورت بصری بررسی کنید.
