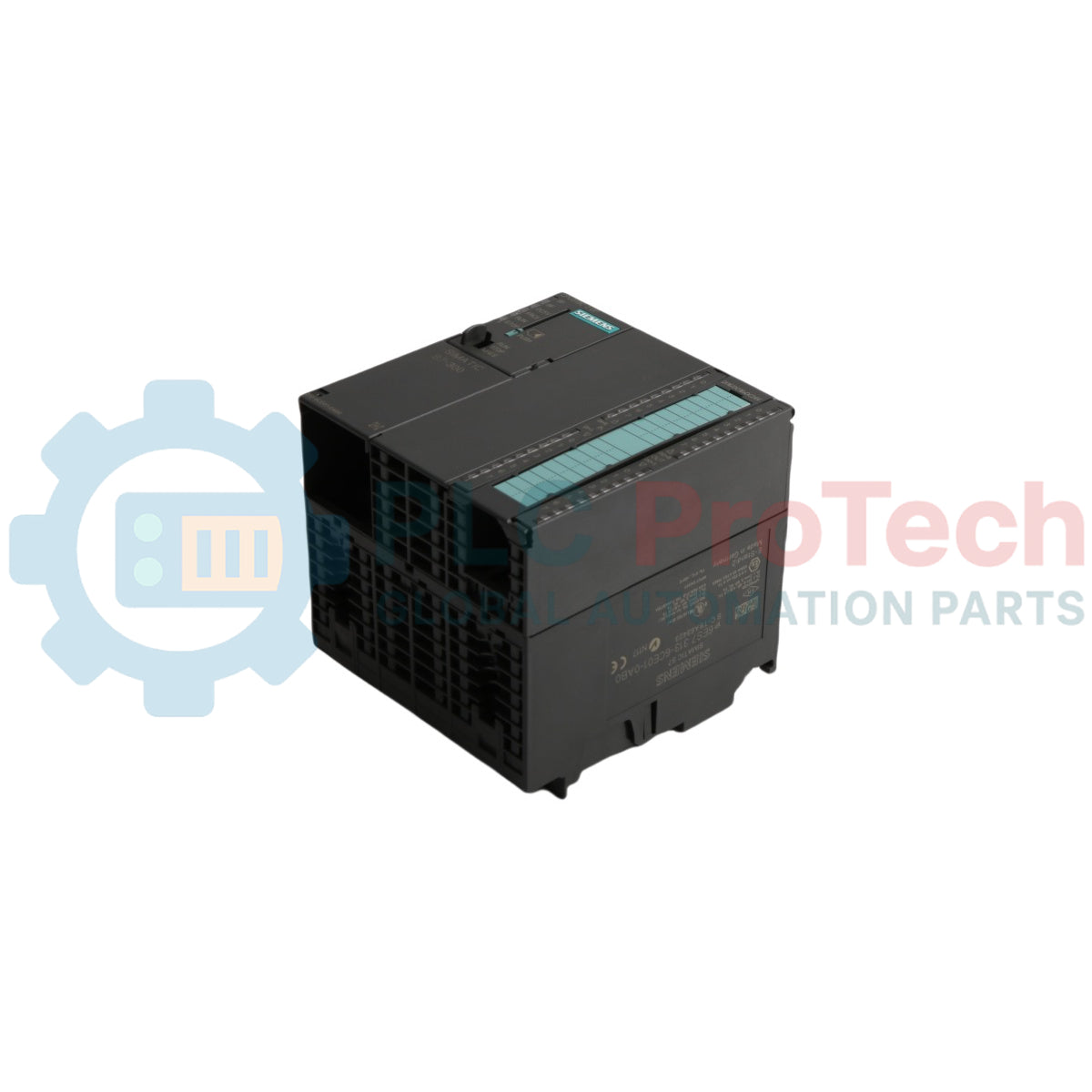

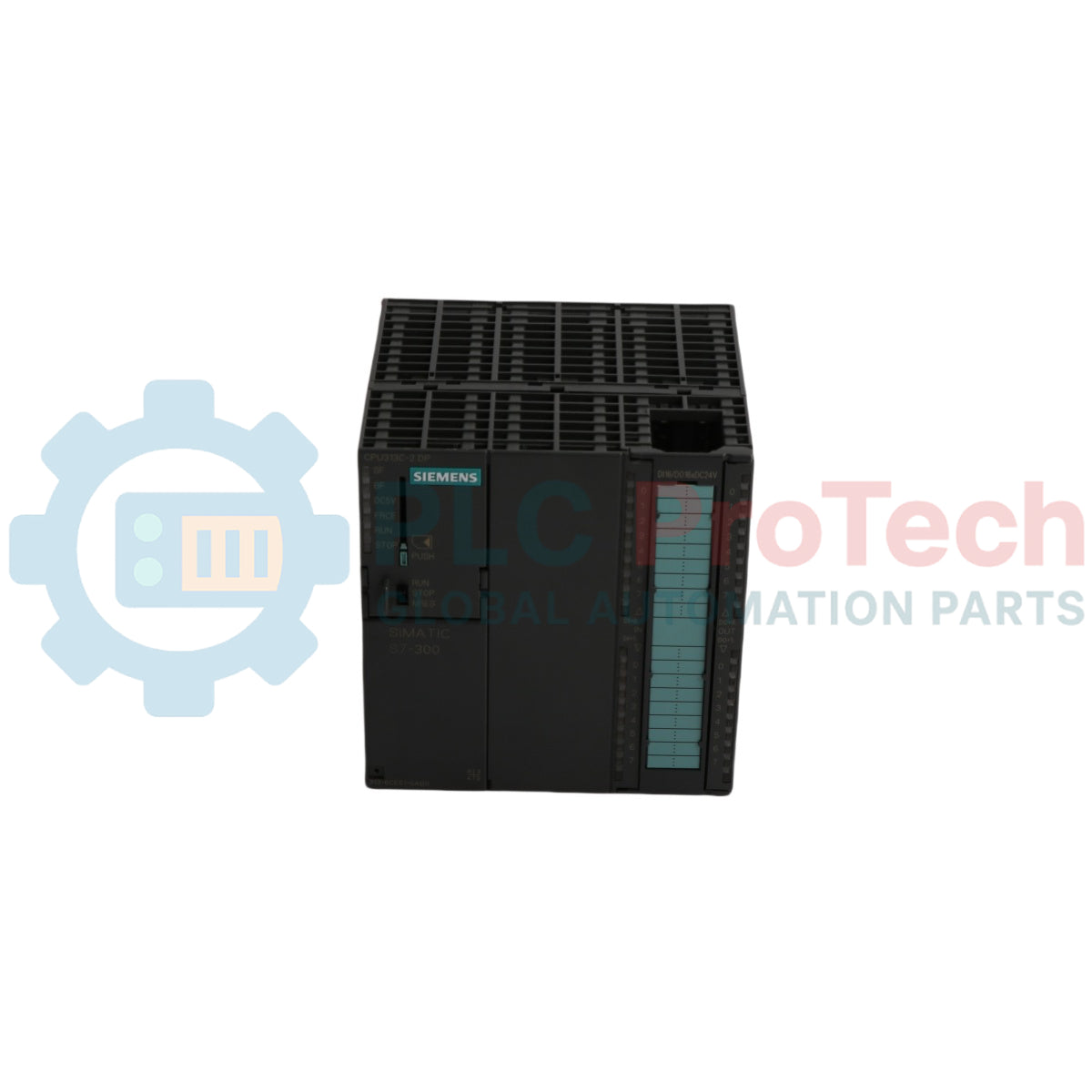

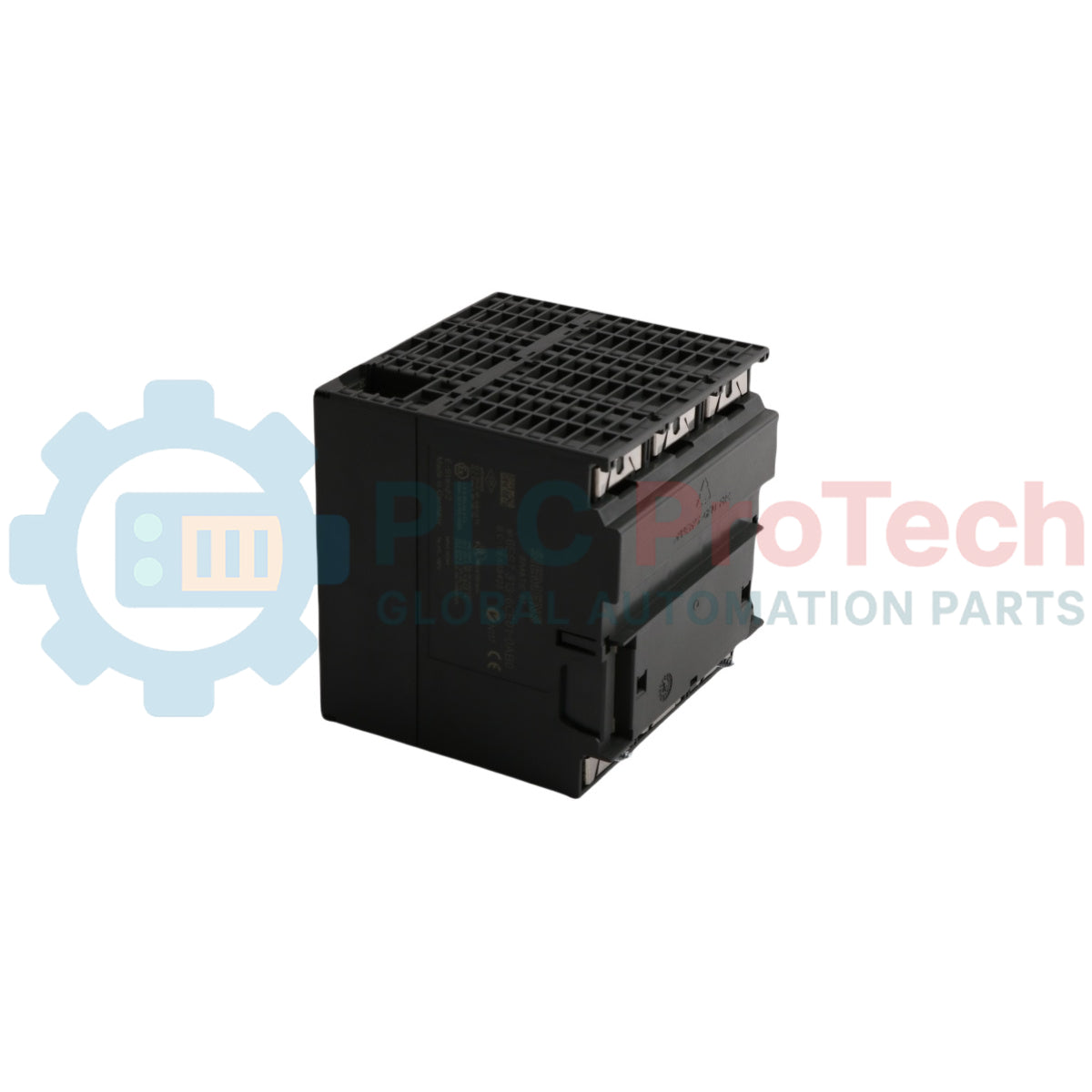

ماژول CPU کامپکت SIMATIC S7-300 زیمنس مدل 6ES7313-6CE00-0AB0

SKU 6ES7313-6CE00-0AB0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6ES7313-6CE00-0AB0
کشور سازنده:آلمان
نوع محصول: ماژول‌های CPU پی‌ال‌سی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 50g
ابعاد: ۱.۵ سانتی‌متر x ۵.۵ سانتی‌متر x ۸.۳ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Siemens 6ES7313-6CE00-0AB0 یک ماژول CPU فشرده برای سیستم PLC مدل SIMATIC S7-300 است که برای وظایف اتوماسیون کوچک تا متوسط در تأسیسات قدیمی طراحی شده است. این ماژول مجموعه‌ای جامع از قابلیت‌های ورودی/خروجی و ارتباطی را یکپارچه می‌کند که شامل 16 ورودی دیجیتال، 16 خروجی دیجیتال و سه شمارنده پرسرعت با نرخ 30 کیلوهرتز است. این ماژول با منبع تغذیه 24V DC کار می‌کند و از 32 کیلوبایت حافظه کاری استفاده می‌کند که برای کارکرد به یک کارت حافظه Micro Memory Card (MMC) جداگانه نیاز دارد. ارتباطات از طریق رابط PROFIBUS DP یکپارچه و درگاه MPI برقرار می‌شود و امکان اتصال به شبکه‌های صنعتی را فراهم می‌کند.

ویژگی‌ها

■16 ورودی دیجیتال (DI) یکپارچه
■16 خروجی دیجیتال (DO) یکپارچه
■سه شمارنده پرسرعت یکپارچه (30 کیلوهرتز)
■حافظه کاری 32 کیلوبایت برای برنامه کاربر و داده‌ها
■برای کارکرد به کارت حافظه Micro Memory Card (MMC) زیمنس نیاز دارد
■رابط‌های ارتباطی PROFIBUS DP و MPI داخلی
■طراحی فشرده برای تابلوهای کنترل با فضای محدود

کاربردها

■نگهداری و پشتیبانی از سیستم‌های موجود SIMATIC S7-300
■کنترل ماشین‌آلات کوچک
■کنترل و نظارت بر فرایند در خطوط تولید قدیمی
■کنترل ورودی/خروجی توزیع‌شده از طریق PROFIBUS DP

مشخصات فنی

مشخصات	مقدار
تولیدکننده	زیمنس
شماره مدل	6ES7313-6CE00-0AB0
سری محصول	SIMATIC S7-300
نوع ماژول	ماژول CPU کامپکت
منبع تغذیه	24V DC
حافظه کاری	32 KB
الزام کارت حافظه	کارت حافظه Micro Memory Card (MMC)
ورودی‌های دیجیتال یکپارچه	16
خروجی‌های دیجیتال یکپارچه	16
شمارنده‌های پرسرعت	3 (تا 30 kHz)
رابط‌های ارتباطی	PROFIBUS DP، MPI
وضعیت تولید	قدیمی / متوقف‌شده
وزن حمل	0.05 kg
ابعاد بسته‌بندی (محاسبه‌شده)	1.5 cm x 5.5 cm x 8.3 cm
کشور مبدأ	آلمان
کد HS	8537101190

راهنمای نصب

هشدار مهم: ممکن است ولتاژهای خطرناک وجود داشته باشند. همه مراحل نصب و نگهداری باید فقط توسط افراد واجد شرایط انجام شود. بی‌برق نکردن سیستم و رعایت نکردن رویه‌های صحیح قفل‌گذاری/برچسب‌گذاری (LOTO) پیش از سرویس می‌تواند منجر به صدمات شدید یا مرگ شود.

1
بی‌برق کردن تجهیزات: پیش از نصب، طبق پروتکل‌های ایمنی تعیین‌شده LOTO، همه منابع برق کابینت کنترل و ماشین‌آلات مرتبط را کاملاً قطع و قفل‌گذاری کنید.
2
نصب ماژول: ماژول را به‌طور محکم روی ریل DIN استاندارد 35mm درون تابلو کنترل نصب کنید. برای تهویه و مسیردهی کابل‌ها فضای کافی در نظر بگیرید. ماژول باید با صدای کلیک در جای خود محکم شود.
3
اتصال زمین: ترمینال زمین شاسی را با استفاده از یک هادی کم‌امپدانس به شینه ارت حفاظتی (PE) تابلو اصلی وصل کنید. اتصال زمین مطمئن برای ایمنی و مصونیت در برابر نویز ضروری است.
4
سیم‌کشی برق و ورودی/خروجی: منبع تغذیه 24V DC، کابل‌های ارتباطی (PROFIBUS/MPI) و سیم‌کشی ورودی/خروجی میدانی را به ترمینال‌های مناسب وصل کنید. برای ارتباطات و سیگنال‌های آنالوگ از کابل‌های شیلددار استفاده کنید و مطمئن شوید شیلدها در یک طرف به‌درستی متصل شده‌اند.
5
قرار دادن کارت حافظه: در حالی که برق قطع است، کارت حافظه Micro Memory Card (MMC) موردنیاز را در شکاف تعیین‌شده روی CPU قرار دهید. CPU بدون یک MMC معتبر کار نخواهد کرد.
6
بررسی و برق‌دار کردن: همه اتصالات را از نظر صحت و محکم بودن دوباره بررسی کنید. تجهیزات LOTO را بردارید و برق سیستم را دوباره وصل کنید. پیش از راه‌اندازی، نشانگرهای وضعیت ماژول را برای اطمینان از عملکرد صحیح بررسی کنید.
