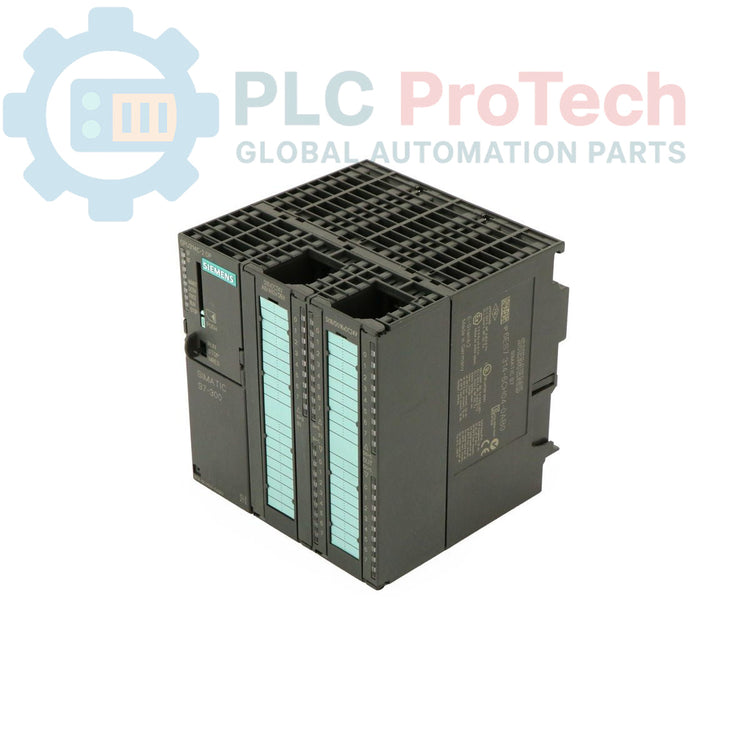

CPU کامپکت مدل 314C-2 DP از سری SIMATIC S7-300 زیمنس 6ES7314-6CH04-0AB0

توضیحات

6ES7314-6CH04-0AB0 زیمنس یک ماژول CPU کامپکت SIMATIC S7-300 CPU 314C-2 DP است که برای وظایف پیشرفته اتوماسیون در محیط‌های صنعتی طراحی شده است. این CPU چندمنظوره، قابلیت‌های ضروری کنترل را یکپارچه کرده و شامل رابط چندنقطه‌ای (MPI) داخلی و رابط PROFIBUS DP (تجهیزات جانبی توزیع‌شده) است که ارتباط انعطاف‌پذیر میان دستگاه‌ها و شبکه‌های مختلف را امکان‌پذیر می‌کند. این ماژول دارای قابلیت‌های کامل ورودی/خروجی یکپارچه است و از ۲۴ ورودی دیجیتال، ۱۶ خروجی دیجیتال، ۴ ورودی آنالوگ، ۲ خروجی آنالوگ و یک ورودی اختصاصی حسگر دمای Pt100 پشتیبانی می‌کند. چهار شمارنده پرسرعت با قابلیت کار تا فرکانس ۶۰ کیلوهرتز، پردازش دقیق سیگنال‌های سریع را ممکن می‌سازند. منبع تغذیه یکپارچه ۲۴ ولت DC و حافظه کاری ۱۹۲ کیلوبایتی، عملکرد قابل‌اعتمادی را برای فرایندهای تولیدی پرتقاضا تضمین می‌کنند. برای عملکرد کامل، این ماژول به یک کارت حافظه Micro Memory Card و دو کانکتور جلویی ۴۰ پین نیاز دارد و با نسخه‌های فریم‌ویر V3.3.1، V3.3.7، V3.3.8، V3.3.10 و V3.3.11 سازگار است.

ویژگی‌ها

• CPU یکپارچه با رابط‌های MPI و PROFIBUS DP
• ۲۴ ورودی دیجیتال / ۱۶ خروجی دیجیتال
• ۴ ورودی آنالوگ / ۲ خروجی آنالوگ
• ۱ ورودی حسگر دمای Pt100
• ۴ شمارنده پرسرعت (تا ۶۰ کیلوهرتز)
• منبع تغذیه یکپارچه ۲۴ ولت DC
• حافظه کاری ۱۹۲ کیلوبایت
• پشتیبانی از چندین نسخه فریم‌ویر (V3.3.1، V3.3.7، V3.3.8، V3.3.10، V3.3.11)

کاربردها

ماژول CPU زیمنس 6ES7314-6CH04-0AB0 برای طیف گسترده‌ای از کاربردهای اتوماسیون صنعتی که به راهکارهای کنترلی یکپارچه و کم‌حجم نیاز دارند، مناسب است. کاربردهای معمول عبارت‌اند از:

• کارخانه‌های تولیدی و فرآوری کوچک تا متوسط
• کنترل ماشین‌آلات برای سیستم‌های بسته‌بندی، مونتاژ و جابه‌جایی مواد
• اتوماسیون ساختمان و کنترل زیرساخت
• سیستم‌های کنترل توزیع‌شده با ارتباط PROFIBUS DP
• کاربردهایی که به شمارش دقیق و پرسرعت و پایش دما نیاز دارند

مشخصات فنی

اتصالات / رابط‌ها

ماژول CPU 6ES7314-6CH04-0AB0 برای اتصال صنعتی پایدار طراحی شده است:

• رابط MPI: برای ارتباط با دستگاه‌های برنامه‌نویسی، HMIها و سایر اجزای SIMATIC S7.
• رابط PROFIBUS DP: برای اتصال به دستگاه‌های ورودی/خروجی غیرمتمرکز و سایر سیستم‌های مجهز به PROFIBUS.
• کانکتورهای جلویی: برای سیم‌کشی ورودی/خروجی دیجیتال و آنالوگ یکپارچه، به دو کانکتور جلویی 40 پینی نیاز است.

دستورالعمل‌های نصب

نصب صحیح، عملکرد بهینه و طول عمر ماژول CPU زیمنس 6ES7314-6CH04-0AB0 را تضمین می‌کند:

1. بی‌برق کردن سیستم: پیش از نصب یا خارج کردن ماژول‌ها، اطمینان حاصل کنید که برق کابینت کنترل به‌طور کامل قطع شده است.
2. نصب: ماژول CPU را به‌طور ایمن روی ریل DIN سازگار با SIMATIC S7-300 نصب کنید.
3. قرار دادن کارت حافظه: کارت Micro Memory موردنیاز را در شکاف تعیین‌شده روی CPU قرار دهید.
4. نصب کانکتورهای جلویی: دو کانکتور جلویی 40 پینی را به رابط ماژول وصل کنید و از هم‌راستایی صحیح و قفل‌شدن ایمن آن‌ها اطمینان حاصل کنید.
5. سیم‌کشی: منبع تغذیه 24 V DC را به ترمینال‌های منبع تغذیه یکپارچه ماژول وصل کنید. ورودی‌ها/خروجی‌های دیجیتال، ورودی‌ها/خروجی‌های آنالوگ و حسگر Pt100 را با رعایت قطبیت صحیح و دستورالعمل‌های شیلدینگ، به ترمینال‌های مربوطه روی کانکتورهای جلویی سیم‌کشی کنید.
6. اتصال به زمین: برای به حداقل رساندن نویز الکتریکی و تضمین ایمنی، از اتصال صحیح ماژول و کل سیستم به زمین اطمینان حاصل کنید.
7. مسیرگذاری کابل: کابل‌های سیگنال و برق را به‌صورت جداگانه مسیرگذاری کنید تا از تداخل جلوگیری شود.
8. روشن‌سازی: پس از تأیید همه اتصالات، سیستم را دوباره برق‌دار کنید و برای اطمینان از عملکرد صحیح، نشانگرهای وضعیت را بررسی کنید.
