زیمنس 6ES7400-0HR54-4AB0 SIMATIC S7-400H مجموعه سیستم

Q: برای عملیاتی شدن کامل سیستم، چه قطعات اضافی مورد نیاز است؟

علاوه بر قطعات ارائهشده در بسته، دو کارت حافظه و چهار باتری پشتیبان مورد نیاز است.

Q: حرف «H» در SIMATIC S7-400H به چه معناست؟

حرف «H» نشاندهندهٔ «دسترسپذیری بالا» است و بیان میکند که سیستم برای عملکرد افزونه طراحی شده است تا در کاربردهای حساس، کنترل مداوم را تضمین و زمان ازکارافتادگی را به حداقل برساند.

Q: مشخصات منبع تغذیهٔ ماژولهای PS 405 ارائهشده چیست؟

منابع تغذیهٔ PS 405 برای جریان 10 آمپر طراحی شدهاند و ولتاژهای ورودی 24 V DC، 48 V DC یا 60 V DC را میپذیرند.

Q: حداکثر فاصلهٔ پشتیبانیشده توسط ماژولهای همگامسازی چقدر است؟

ماژولهای همگامسازی ارائهشده حداکثر از طول کابل 10 متر برای همگامسازی بین CPUهای افزونه پشتیبانی میکنند.

SKU 6ES7400-0HR54-4AB0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6ES7400-0HR54-4AB0
کشور سازنده:آلمان
نوع محصول: مجموعه سیستم پردازنده مرکزی با دسترس‌پذیری بالا
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 11g
ابعاد: 100.50 x 36.50 x 27.50 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

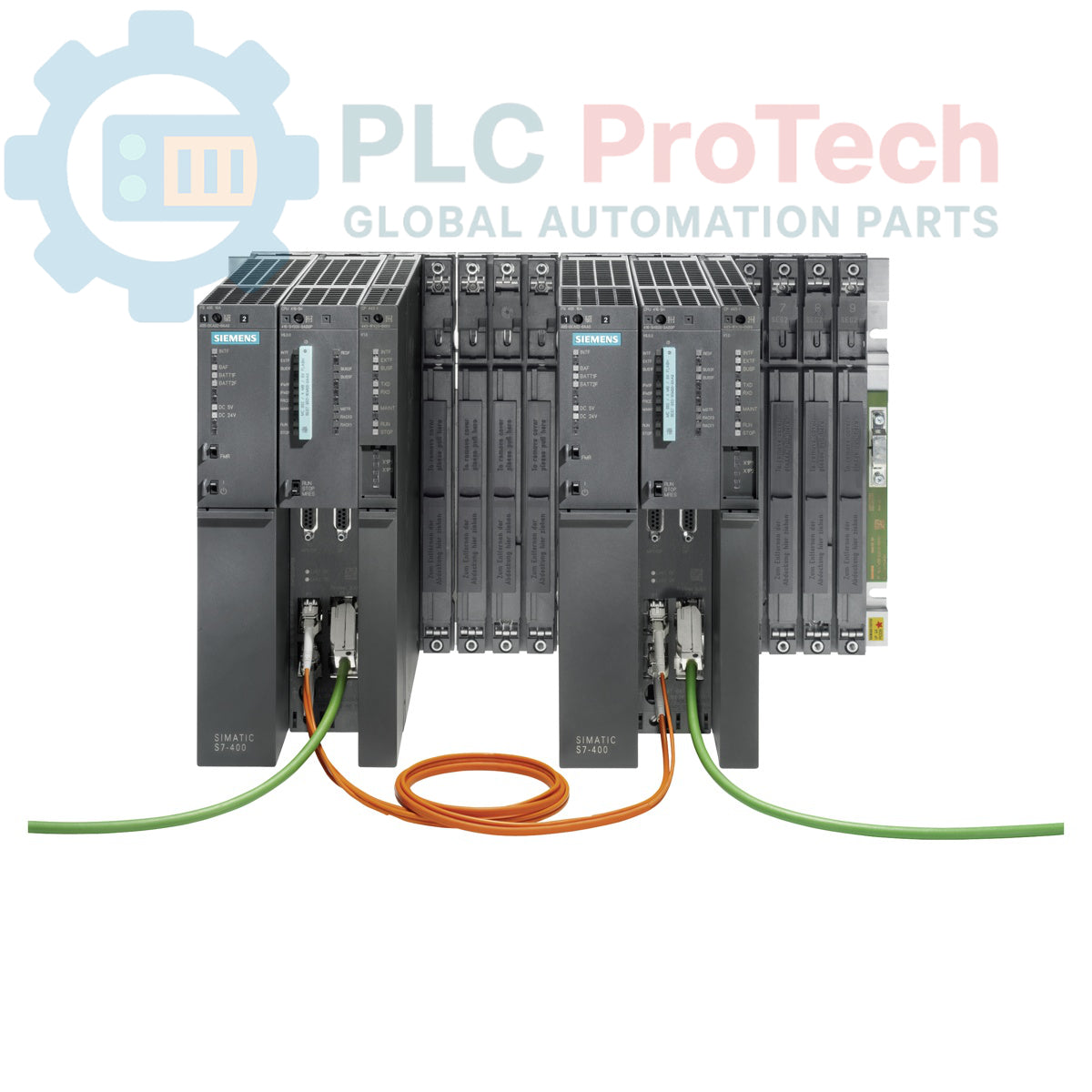

محصول Siemens 6ES7400-0HR54-4AB0 یک بسته سیستم SIMATIC S7-400H است که برای کاربردهای اتوماسیون صنعتی با دسترس‌پذیری بالا طراحی شده است. این بسته کامل H-system شامل یک رک UR2-H، دو منبع تغذیه PS 405 10A با ولتاژ نامی 24/48/60 ولت DC، چهار ماژول همگام‌سازی با حداکثر طول کابل 10 متر، دو کابل همگام‌سازی 1 متری و دو پردازنده CPU 417-5H است. این مجموعه هسته یک سیستم کنترل افزونه را تشکیل می‌دهد و عملکرد پیوسته را در محیط‌های حیاتی تضمین می‌کند. توجه داشته باشید که برای عملکرد کامل سیستم، دو کارت حافظه و چهار باتری پشتیبان نیز به‌صورت جداگانه مورد نیاز است.

ویژگی‌ها

بسته سیستم با دسترس‌پذیری بالای SIMATIC S7-400H
شامل 1 رک UR2-H
مجهز به 2 منبع تغذیه PS 405 10A (24/48/60 ولت DC)
دارای 4 ماژول همگام‌سازی (با طول حداکثر 10 متر) و 2 کابل همگام‌سازی 1 متری
شامل 2 پردازنده CPU 417-5H
طراحی‌شده برای عملکرد افزونه در کاربردهای حیاتی

کاربردها

بسته سیستم Siemens SIMATIC S7-400H برای طیف گسترده‌ای از کاربردهای صنعتی که به بیشترین زمان کارکرد و تحمل خطا نیاز دارند، مناسب است. موارد استفاده معمول عبارت‌اند از:

کنترل فرایندهای حیاتی در صنایع شیمیایی، نفت و گاز و داروسازی
سیستم‌های تولید و توزیع برق
تأسیسات تصفیه آب و فاضلاب
زیرساخت حمل‌ونقل
خطوط تولید با الزامات دسترس‌پذیری بالا

مشخصات فنی

پارامتر	مقدار
تولیدکننده	Siemens
برند	Siemens
گروه	SIMATIC S7
زیرگروه	S7-400
نوع محصول	پردازنده‌های با دسترس‌پذیری بالا (بسته سیستم)
مرحله محصول PLM	فعال
ولتاژ ورودی منبع تغذیه	24/48/60 ولت DC
مقدار نامی جریان منبع تغذیه	10 آمپر
طول کابل ماژول همگام‌سازی (حداکثر)	10 m
طول کابل همگام‌سازی (همراه)	1 m
ابعاد بسته‌بندی (محاسبه‌شده)	100.50 × 36.50 × 27.50 سانتی‌متر
وزن حمل	11.00 کیلوگرم
کد کالا	85371091
مقررات کنترل صادرات (ECCN)	EAR99

راهنمای نصب

نصب صحیح برای عملکرد قابل‌اعتماد مجموعه سیستم SIMATIC S7-400H بسیار مهم است. رویه‌های استاندارد صنعتی و پروتکل‌های ایمنی را رعایت کنید:

بی‌برق‌سازی: پیش از آغاز هرگونه کار، مطمئن شوید برق تمام بخش نصب قطع و قفل‌گذاری شده است.
نصب: رک UR2-H را به‌طور ایمن در تابلو کنترل مناسب نصب کنید و از تهویه کافی و فضای خالی مناسب برای مسیردهی کابل‌ها و تعمیر و نگهداری اطمینان یابید.
اتصال منبع تغذیه: دو منبع تغذیه PS 405 را به منابع مناسب ۲۴/۴۸/۶۰ ولت DC متصل کنید و از رعایت قطبیت صحیح و اتصال زمین مناسب اطمینان یابید. بررسی کنید کابل‌های برق به‌درستی پایانه‌بندی و محکم شده باشند.
نصب CPU و ماژول‌ها: پردازنده‌های CPU 417-5H و ماژول‌های همگام‌سازی را در شیارهای تعیین‌شده در رک UR2-H قرار دهید. مطمئن شوید همه ماژول‌ها کاملاً در جای خود محکم شده‌اند.
مسیردهی کابل همگام‌سازی: کابل‌های همگام‌سازی ارائه‌شده به طول ۱ متر را بین ماژول‌های همگام‌سازی CPUهای افزونه متصل کنید. این کابل‌ها را به‌گونه‌ای مسیردهی کنید که تداخل الکترومغناطیسی و تنش مکانیکی به حداقل برسد.
کارت‌های حافظه و باتری‌ها: دو کارت حافظه موردنیاز را در پردازنده‌های CPU 417-5H و چهار باتری پشتیبان را در محفظه‌های مربوطه نصب کنید.
اتصال زمین و شیلدینگ: برای کل سیستم، اتصال زمین مطمئنی به شینه زمین تابلو کنترل برقرار کنید. برای جلوگیری از تداخل نویزی، کابل‌های سیگنال را به‌درستی شیلد کنید.
مدیریت کابل: همه کابل‌های برق، ارتباطی و ورودی/خروجی را مرتب مسیردهی کنید و برای جلوگیری از تداخل، خطوط ولتاژ بالا و ولتاژ پایین را از یکدیگر جدا کنید. در صورت لزوم از بست کابل و لوله‌های محافظ استفاده کنید.
راه‌اندازی و آزمایش: پس از تأیید همه اتصالات، سیستم را دوباره برق‌دار کنید و بررسی‌های تشخیصی اولیه و آزمایش‌های عملکردی را مطابق رویه‌های راه‌اندازی زیمنس انجام دهید.

FAQ

چه چیزهایی در بستهٔ سیستم 6ES7400-0HR54-4AB0 گنجانده شده است؟

این بسته شامل یک رک UR2-H، دو منبع تغذیهٔ PS 405 با جریان 10 آمپر، چهار ماژول همگام‌سازی، دو کابل همگام‌سازی یک‌متری و دو پردازندهٔ CPU 417-5H است.

برای عملیاتی شدن کامل سیستم، چه قطعات اضافی مورد نیاز است؟

علاوه بر قطعات ارائه‌شده در بسته، دو کارت حافظه و چهار باتری پشتیبان مورد نیاز است.

حرف «H» در SIMATIC S7-400H به چه معناست؟

حرف «H» نشان‌دهندهٔ «دسترس‌پذیری بالا» است و بیان می‌کند که سیستم برای عملکرد افزونه طراحی شده است تا در کاربردهای حساس، کنترل مداوم را تضمین و زمان ازکارافتادگی را به حداقل برساند.

مشخصات منبع تغذیهٔ ماژول‌های PS 405 ارائه‌شده چیست؟

منابع تغذیهٔ PS 405 برای جریان 10 آمپر طراحی شده‌اند و ولتاژهای ورودی 24 V DC، 48 V DC یا 60 V DC را می‌پذیرند.

حداکثر فاصلهٔ پشتیبانی‌شده توسط ماژول‌های همگام‌سازی چقدر است؟

ماژول‌های همگام‌سازی ارائه‌شده حداکثر از طول کابل 10 متر برای همگام‌سازی بین CPUهای افزونه پشتیبانی می‌کنند.
