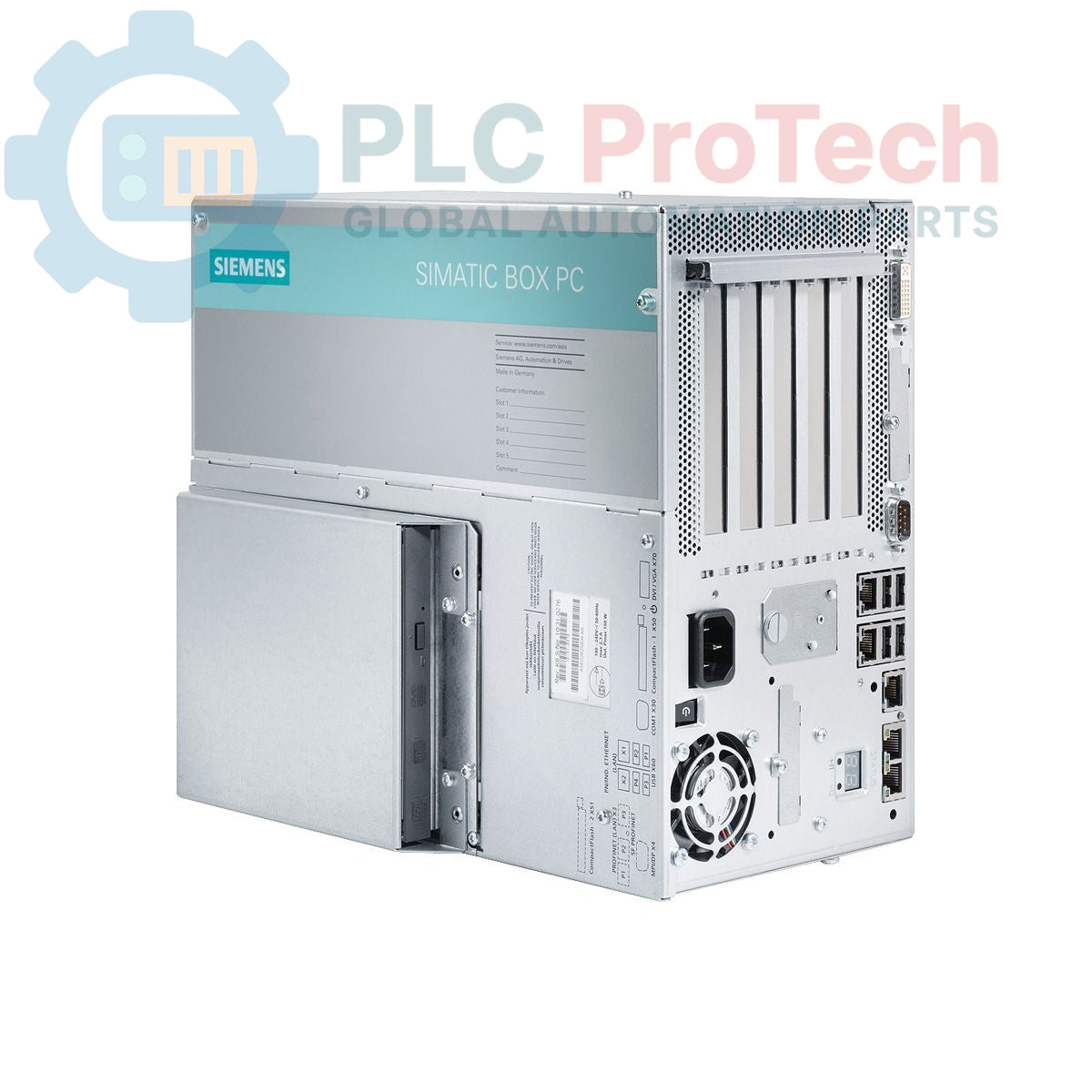

زیمنس 6ES7647-6PJ70-0MA0 SIMATIC IPC827C رایانه جعبه‌ای

توضیحات

محصول Siemens 6ES7647-6PJ70-0MA0 یک رایانه شخصی جعبه‌ای SIMATIC IPC827C است که برای کاربردهای اتوماسیون صنعتی طراحی شده است. این رایانه صنعتی مقاوم، دارای گرافیک HD آن‌بورد، چندین رابط اترنت و USB و یک درگاه سریال برای اتصال‌پذیری متنوع است. این محصول به کنترلر RAID و درایو CompactFlash نصب‌شده در قسمت جلو مجهز است و قابلیت‌های نظارت بر وضعیت واتچ‌داگ، دما و فن را ارائه می‌دهد. سیستم با پردازنده Intel Core I7-610E کار می‌کند و به قابلیت‌های PROFINET (سازگار با CP 1616)، حافظه SRAM بافرشده ۲ مگابایتی و حافظه RAM از نوع DDR3 1066 ECC DIMM با ظرفیت ۸ گیگابایت مجهز است. این سیستم با منبع تغذیه صنعتی AC با ولتاژ ۱۱۰/۲۳۰ ولت و سازگار با NAMUR کار می‌کند و همراه با کابل برق اروپایی عرضه می‌شود. فضای ذخیره‌سازی توسط یک درایو حالت‌جامد SATA با ظرفیت ۲۴۰ گیگابایت تأمین می‌شود و یک درایو DVD +/-RW نیز دارد؛ همچنین Windows XP Professional SP3 MUI از پیش روی آن نصب شده است.

ویژگی‌ها

• گرافیک HD یکپارچه
• ۲ درگاه اترنت RJ45 با سرعت ۱۰/۱۰۰/۱۰۰۰ مگابیت‌برثانیه
• ۴ درگاه USB نسخه ۲٫۰ (با جریان بالا)
• یک رابط سریال (COM 1)
• کنترلر RAID آن‌بورد
• درایو CompactFlash شماره ۱ در قسمت جلو
• نظارت بر سیستم، دما و فن
• پردازنده Intel Core I7-610E (۲ هسته/۴ رشته، ۲٫۵۳ گیگاهرتز، TB، HT، VT، AMT، حافظه نهان ۴ مگابایتی)
• رابط PROFINET (۳ عدد RJ45، سازگار با CP 1616)
• حافظه SRAM بافرشده ۲ مگابایتی
• حافظه DIMM از نوع DDR3 1066 با ظرفیت ۸ گیگابایت و ECC
• منبع تغذیه صنعتی AC 110/230V با NAMUR
• اسلات‌های توسعه شامل ۳ عدد PCI، یک عدد PCIE (X4) و یک عدد PCIE (X16)
• درایو حالت‌جامد SATA با ظرفیت ۲۴۰ گیگابایت
• درایو DVD +/-RW
• Windows XP Professional SP3 MUI از پیش نصب‌شده (de، en، fr، es، it)

کاربردها

رایانه شخصی جعبه‌ای SIMATIC IPC827C برای طیف گسترده‌ای از وظایف اتوماسیون صنعتی، از جمله موارد زیر مناسب است:

• کنترل و بصری‌سازی ماشین
• جمع‌آوری و پردازش داده
• سیستم‌های کنترل فرایند
• سیستم‌های اجرای تولید (MES)
• سرورهای داده صنعتی
• کاربردهای رابط انسان و ماشین (HMI)
• پشتیبانی از سیستم‌های کنترل توزیع‌شده (DCS)

مشخصات فنی

اتصالات / رابط‌ها

راهنمای نصب

1. بی‌برق‌کردن سیستم: پیش از شروع هرگونه کار، اطمینان حاصل کنید که برق تمام بخش‌های محل نصب و تجهیزات متصل به‌طور کامل قطع و قفل‌گذاری شده باشد.
2. نصب: رایانه شخصی جعبه‌ای را به‌طور ایمن در محفظه یا رک صنعتی مناسب نصب کنید و تهویه کافی و فضای لازم برای مسیردهی کابل‌ها و تعمیر و نگهداری را در نظر بگیرید.
3. اتصال برق: منبع تغذیه صنعتی AC 110/230V را با رعایت مقررات برق محلی به یک منبع برق پایدار وصل کنید. اطمینان حاصل کنید که کابل برق اروپایی به‌درستی استفاده می‌شود.
4. اتصال زمین: برای شاسی رایانه شخصی جعبه‌ای، اتصال مناسب زمین حفاظتی (PE) برقرار کنید تا نویز الکتریکی به حداقل برسد و ایمنی تضمین شود.
5. اتصالات رابط: کابل‌های اترنت را برای ارتباط شبکه به درگاه‌های RJ45 وصل کنید. در صورت نیاز، از درگاه‌های USB برای تجهیزات جانبی و از درگاه سریال برای یکپارچه‌سازی دستگاه‌های قدیمی استفاده کنید. دستگاه‌های PROFINET را به درگاه‌های اختصاصی RJ45 وصل کنید.
6. مدیریت کابل: همه کابل‌ها را مرتب و ایمن مسیردهی کنید و کابل‌های برق و سیگنال را برای جلوگیری از تداخل از یکدیگر جدا نگه دارید. از گلند کابل و مهارکننده کشش مناسب استفاده کنید.
7. ملاحظات محیطی: اطمینان حاصل کنید که محیط کار با محدوده‌های دما و رطوبت مشخص‌شده برای رایانه‌های شخصی صنعتی مطابقت دارد تا عملکرد بهینه و طول عمر دستگاه حفظ شود.
8. روشن‌سازی اولیه: پس از تأیید همه اتصالات، سیستم را دوباره برق‌دار کنید. رایانه شخصی جعبه‌ای را از نظر راه‌اندازی صحیح و نشانگرهای وضعیت سیستم بررسی کنید.
