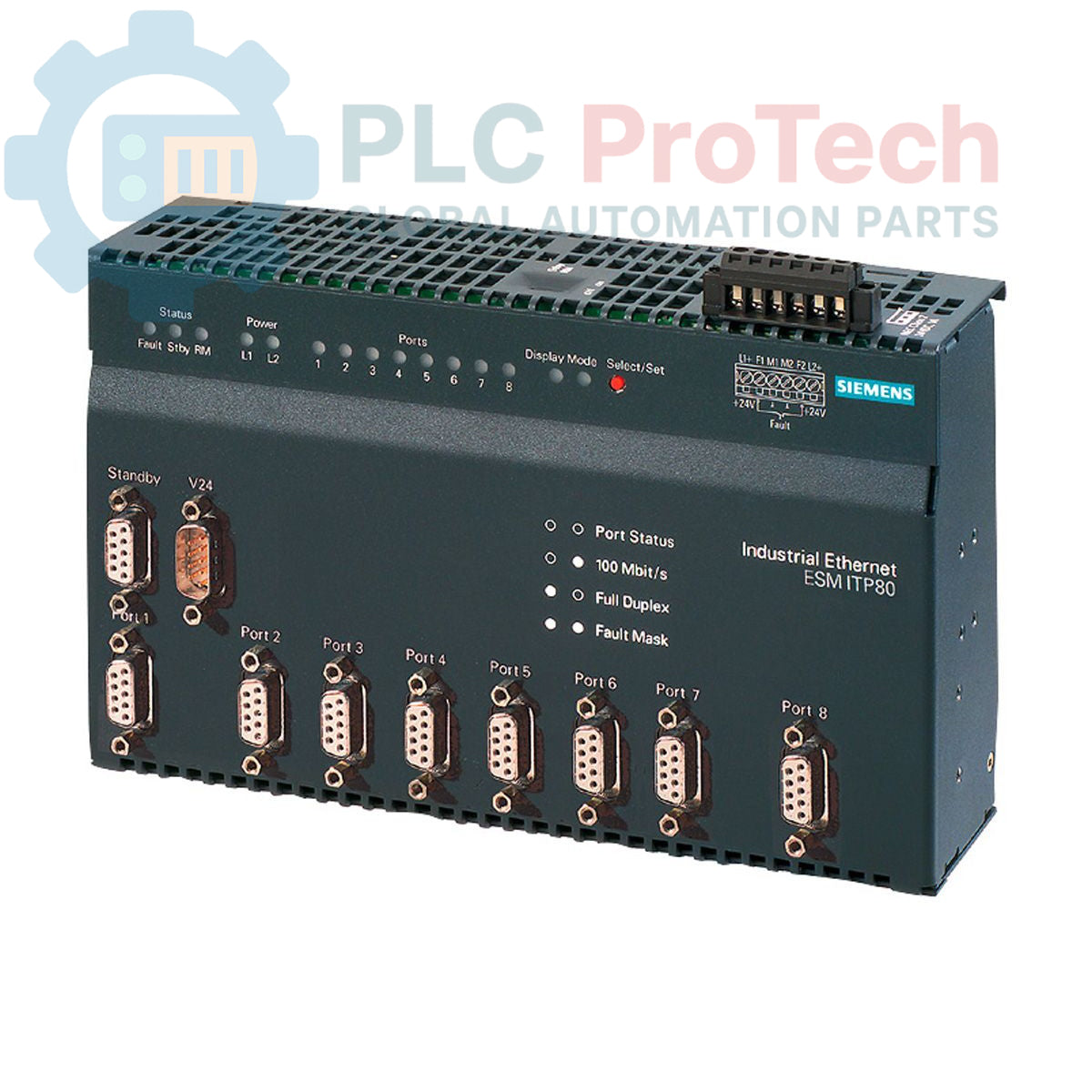

ماژول سوئیچ الکتریکی SIMATIC NET ESM ITP80 Siemens 6GK1105-3AA10

6GK1105-3AA10 یک ماژول سوئیچ الکتریکی ESM ITP80 است که برای ارتباطات شبکه صنعتی با قابلیت دسترسی بالا طراحی شده است. این ماژول دارای هشت پورت ITP (جفت‌پیچیده صنعتی) با سرعت انتقال 10/100 مگابیت بر ثانیه است و شامل هشت ورودی دیجیتال یکپارچه برای وظایف نظارت یا کنترل می‌باشد. این محصول برای محیط‌های سخت طراحی شده و از منبع تغذیه 24 ولت DC افزونه پشتیبانی می‌کند و دارای مدیر افزونگی یکپارچه است تا عملکرد پایدار شبکه را تضمین کند، که با قابلیت‌های جامع مدیریت شبکه تکمیل می‌شود.

ویژگی‌ها

• هشت پورت ITP با نرخ انتقال 10/100 مگابیت بر ثانیه.
• هشت ورودی دیجیتال یکپارچه برای پردازش سیگنال‌های متنوع.
• تغذیه برق افزونه 24 ولت DC برای افزایش قابلیت اطمینان.
• مدیر افزونگی یکپارچه برای توپولوژی‌های شبکه با دسترسی بالا.
• پشتیبانی از عملکردهای پیشرفته مدیریت شبکه.
• طراحی مقاوم با قابلیت عملکرد در دمای محیط تا +55 درجه سانتی‌گراد.

کاربردها

• زیرساخت شبکه اترنت صنعتی برای کارخانه‌های تولیدی.
• ستون فقرات ارتباطی سیستم کنترل توزیع‌شده (DCS).
• مدیریت افزونگی شبکه در سلول‌های اتوماسیون.
• سیستم‌های نظارت از راه دور و جمع‌آوری داده که نیاز به ورودی/خروجی دیجیتال دارند.

مشخصات فنی

راهنمای نصب

• نصب روی ریل DIN: اطمینان حاصل کنید که ماژول به‌طور محکم روی ریل استاندارد 35 میلی‌متری DIN نصب شده است تا یکپارچگی ساختاری و اتصال زمین مناسب حفظ شود.
• اتصال برق: منبع تغذیه 24 ولت DC افزونه را به ترمینال‌های مشخص شده متصل کنید تا عملکرد بدون وقفه تضمین شود.
• خنک‌سازی: فضای کافی اطراف ماژول را برای جریان هوای مناسب حفظ کنید تا دمای محیط از +55 درجه سانتی‌گراد تجاوز نکند.
• مسیرکشی کابل: برای اتصالات ITP از کابل‌های صنعتی شیلددار استفاده کنید تا تداخل‌های EMI/RFI در محیط‌های پر نویز کاهش یابد.
• ارتباطات: اطمینان حاصل کنید که تنظیمات مدیر افزونگی به درستی پیکربندی شده و با نیازهای توپولوژی شبکه مطابقت دارد.
