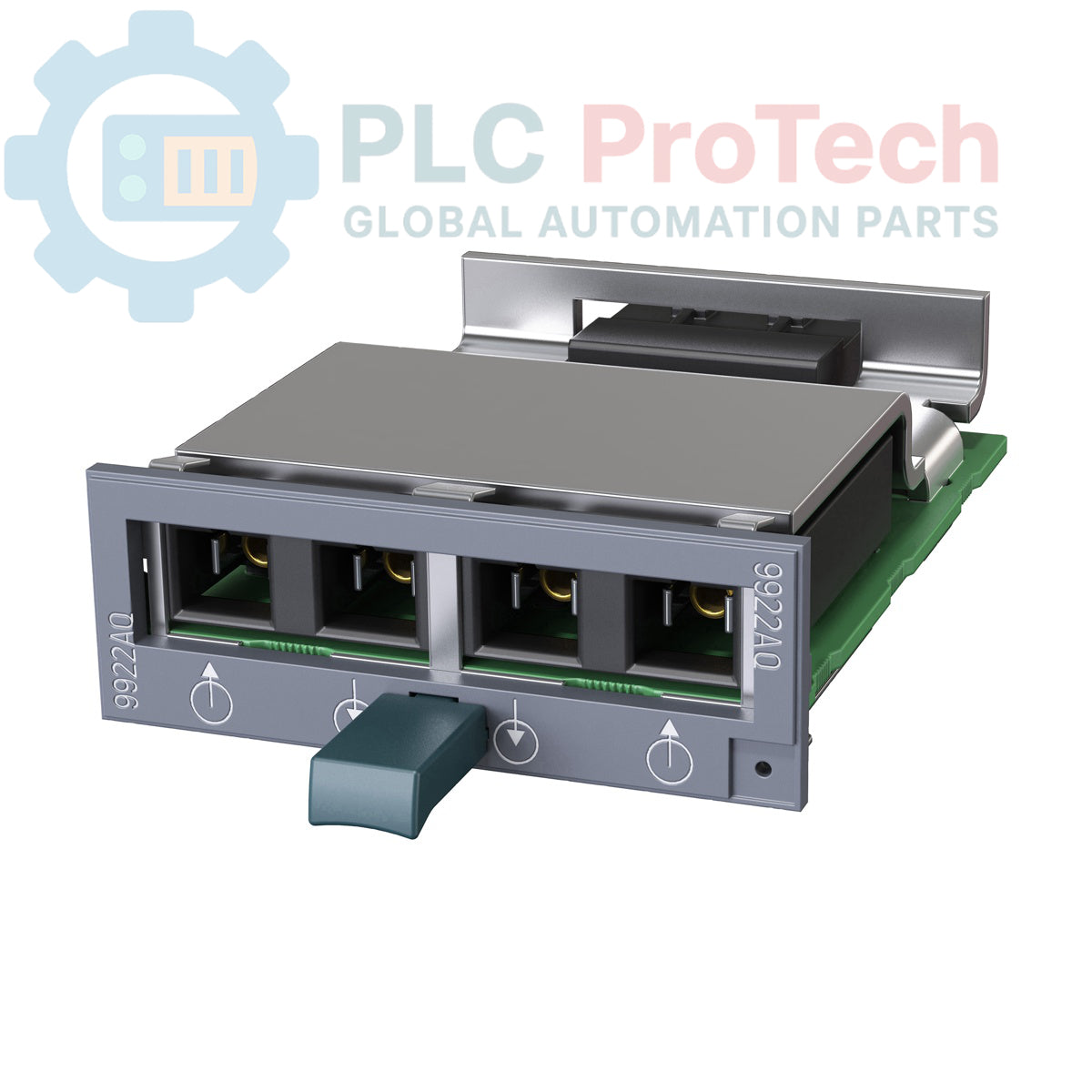

زیمنس 6GK5992-2AQ00-8AA0 ماژول رسانه SCALANCE X MM992-2ELH

توضیحات

محصول Siemens 6GK5992-2AQ00-8AA0 یک ماژول رسانه با مدل MM992-2ELH است که برای استفاده با سوییچ‌های اترنت صنعتی سری SCALANCE X طراحی شده است. این ماژول برای برقراری اتصالات شبکه با برد زیاد، دو پورت فیبر نوری SC با سرعت ۱۰۰۰ مگابیت‌برثانیه ارائه می‌دهد. این ماژول برای پشتیبانی از کابل‌کشی فیبر نوری تک‌حالته طراحی شده و انتقال مطمئن داده را در فاصله حداکثر ۱۲۰ کیلومتر امکان‌پذیر می‌کند. توجه داشته باشید که این محصول در مرحله «خروج تدریجی از تولید» چرخه عمر خود قرار دارد و برای موجودی قطعات یدکی و نگهداری سامانه‌های موجود مناسب است.

ویژگی‌ها

• ارائه دو پورت فیبر نوری SC با سرعت ۱۰۰۰ مگابیت‌برثانیه
• پشتیبانی از فیبر نوری تک‌حالته
• امکان ارتباطات راه دور تا ۱۲۰ کیلومتر
• طراحی‌شده به‌عنوان لوازم جانبی برای سوییچ‌های SCALANCE X

کاربردها

• ستون‌فقرات شبکه‌های صنعتی با برد زیاد
• اتصال تأسیسات یا مراکز کنترل جغرافیاییِ پراکنده
• پیوندهای داده با پهنای باند بالا در صنایع خدمات عمومی، حمل‌ونقل و تولید
• گسترش زیرساخت شبکه در پردیس‌های صنعتی بزرگ

مشخصات فنی

راهنمای نصب

1. 1 اطمینان حاصل کنید که سوییچ میزبان SCALANCE X خاموش است و شیار موردنظر برای ماژول رسانه تمیز و عاری از هرگونه آلودگی است.
2. 2 برای جلوگیری از آسیب الکتریسیته ساکن به اجزای الکترونیکی ماژول، از مچ‌بند تخلیه الکترواستاتیکی (ESD) با اتصال زمین مناسب استفاده کنید.
3. 3 ماژول MM992-2ELH را با دقت از بسته‌بندی خارج کنید. تا زمانی که آماده اتصال کابل‌های فیبر نوری نیستید، درپوش‌های محافظ گردوغبار پورت‌های SC را برندارید.
4. 4 ماژول را با راهنماهای شیار خالی روی سوییچ SCALANCE هم‌راستا کنید و آن را به‌آرامی به داخل بلغزانید تا کاملاً در جای خود قرار گیرد و با صدای کلیک قفل شود.
5. 5 فرول‌های کابل‌های فیبر نوری تک‌حالته را با استفاده از ابزارهای مناسب تمیزکننده فیبر نوری تمیز کنید. درپوش‌های محافظ گردوغبار را از پورت‌های SC ماژول بردارید و کابل‌ها را متصل کنید.
6. 6 پس از اطمینان از ایمن بودن همه اتصالات، می‌توانید سوییچ SCALANCE را دوباره برق‌دار کنید. برای تأیید موفقیت‌آمیز بودن اتصال، LEDهای وضعیت لینک روی ماژول را بررسی کنید.
