ماژول‌های موتور تکی زیمنس، 6SL3120-1TE21-8AD0

Q: مقادیر نامی الکتریکی ورودی و خروجی ماژول 6SL3120-1TE21-8AD0 چیست؟

این ماژول ورودی ۶۰۰ ولت DC را میپذیرد و خروجی ۴۰۰ ولت ۳AC با جریان نامی ۱۸ آمپر ارائه میدهد.

Q: این ماژول موتور از چه طراحی فیزیکی و روش خنککاری استفاده میکند؟

این ماژول دارای طراحی نوع D در قالب کتابی است و برای بهینهسازی فضای کابینت از خنککاری داخلی با هوا استفاده میکند.

Q: چه قابلیتهای ایمنی و ارتباطی ویژهای در آن گنجانده شده است؟

این ماژول از عملکردهای توسعهیافته Safety Integrated پشتیبانی میکند و برای ارتباط پرسرعت سیستم، یک کابل DRIVE-CLiQ نیز دارد.

SKU 6SL3120-1TE21-8AD0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6SL3120-1TE21-8AD0
کشور سازنده:آلمان
نوع محصول: ماژول‌های تک‌موتوره
بارکد: 85044086
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 4500g
ابعاد: ۵.۰۰ سانتی‌متر x ۲۷.۰۰ سانتی‌متر x ۳۸.۰۰ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

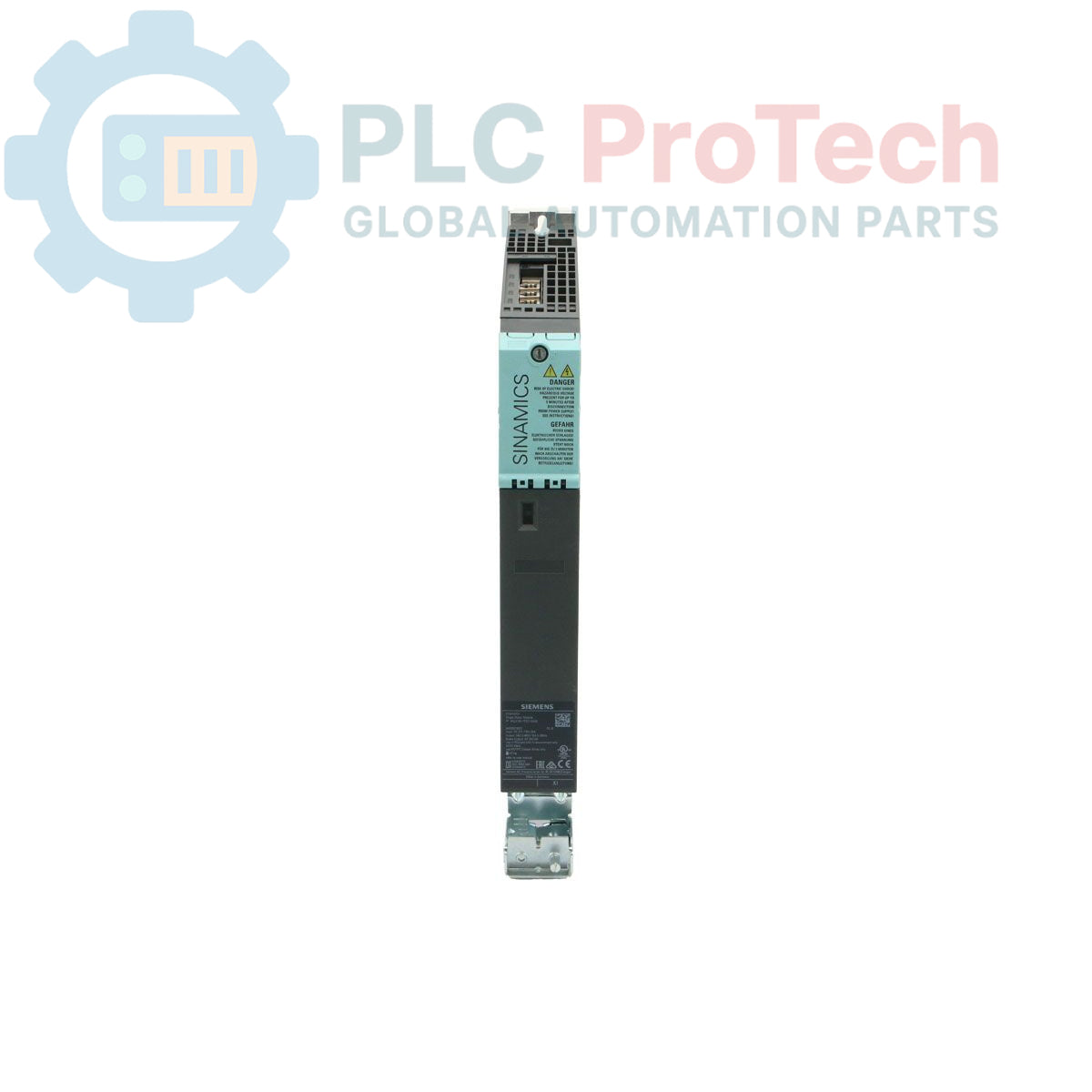

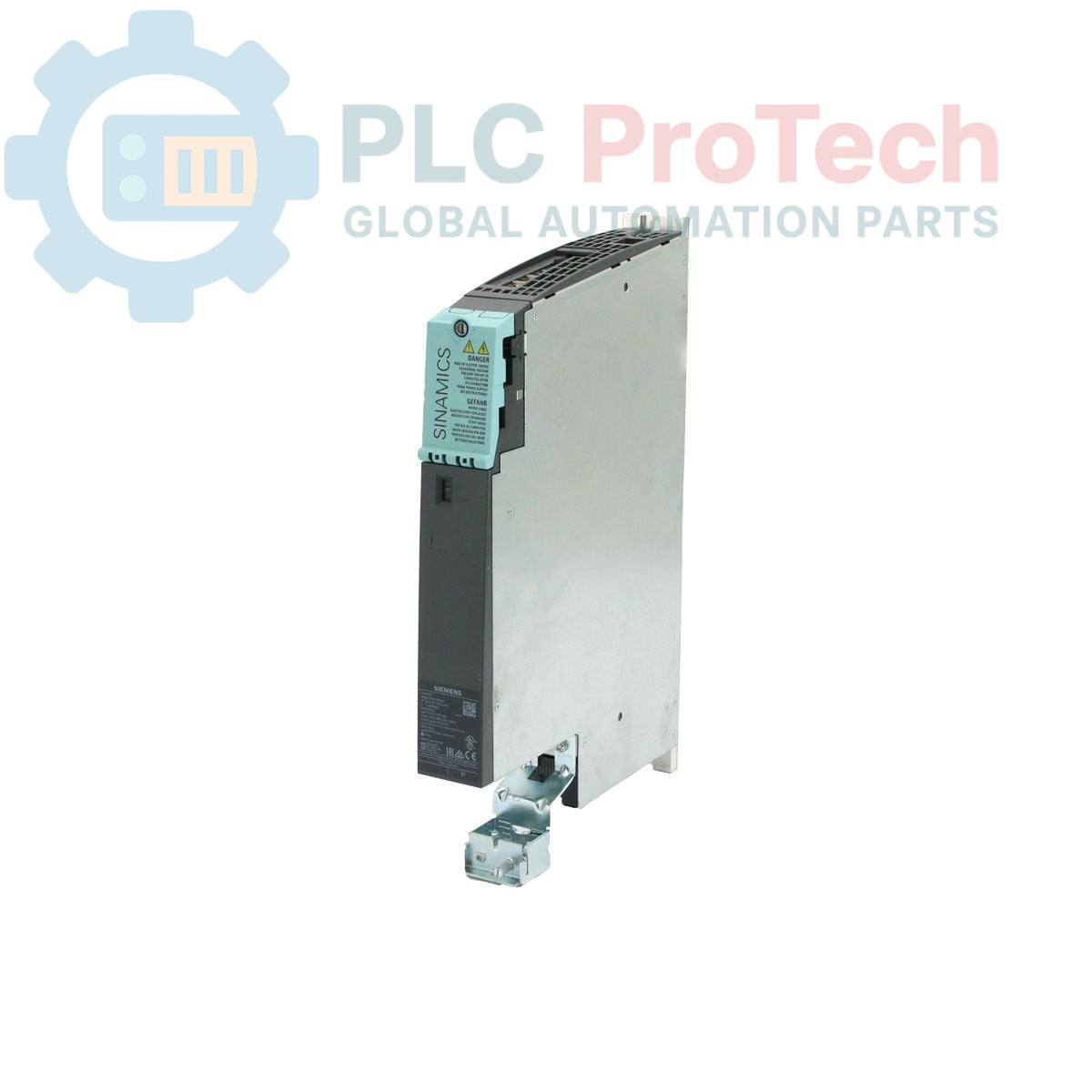

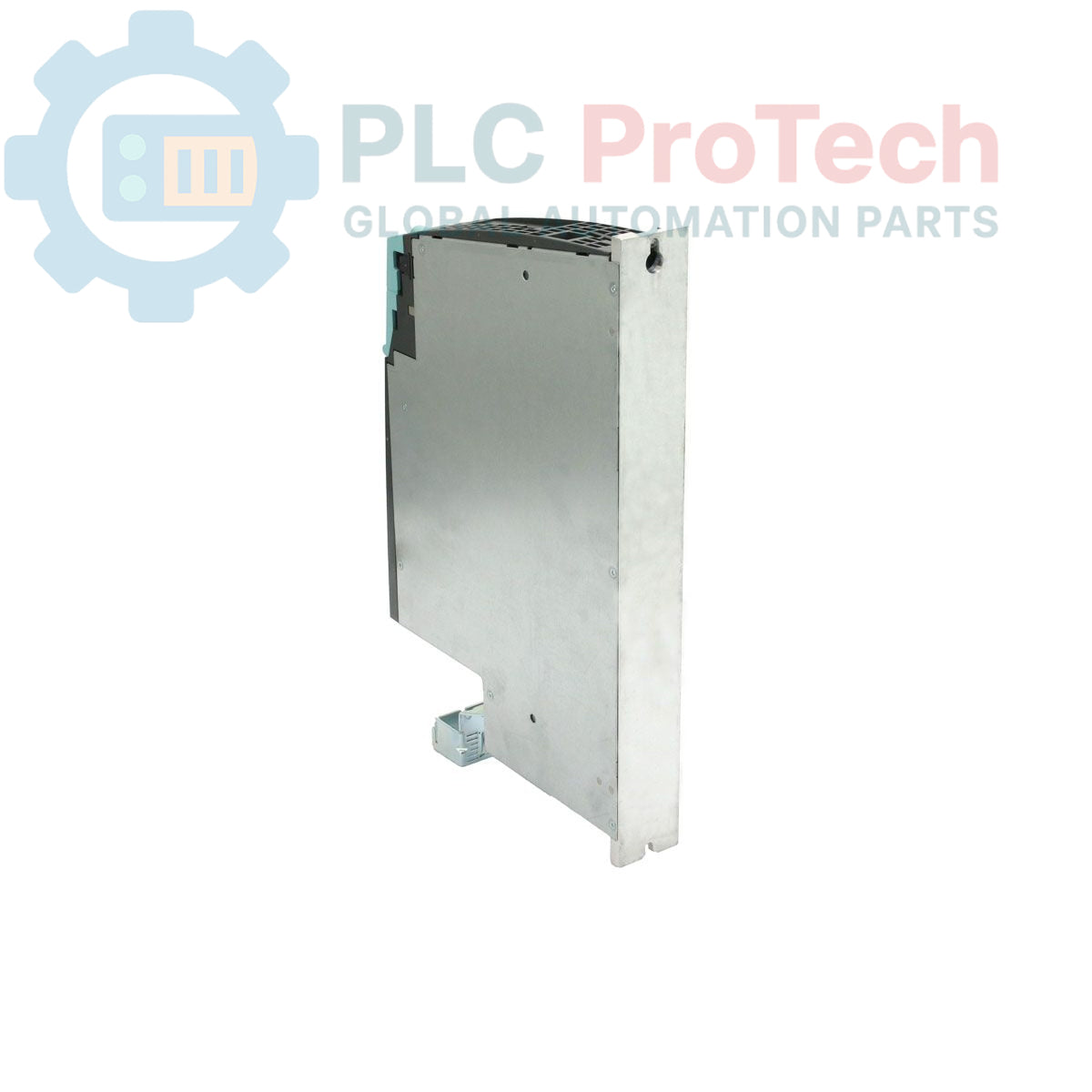

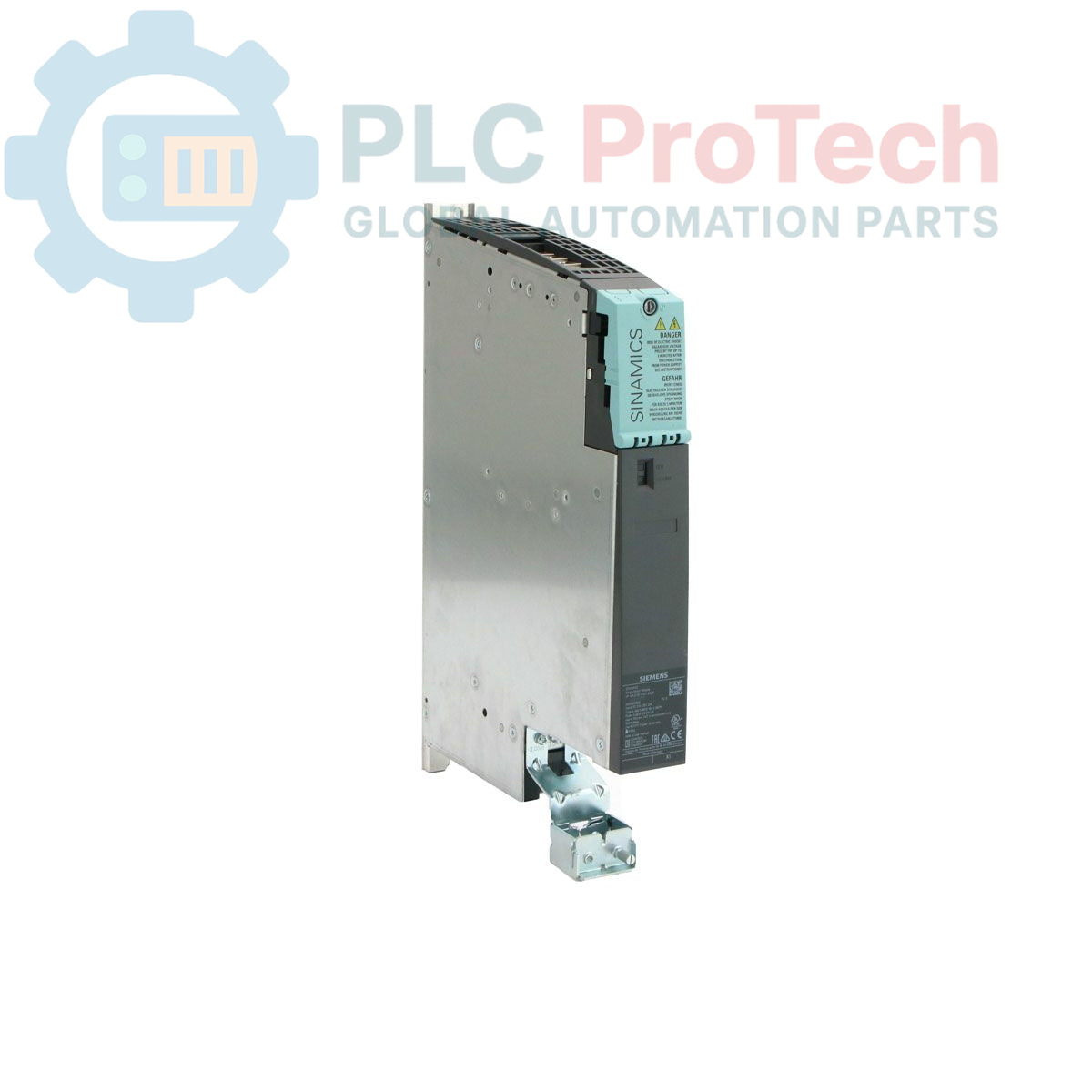

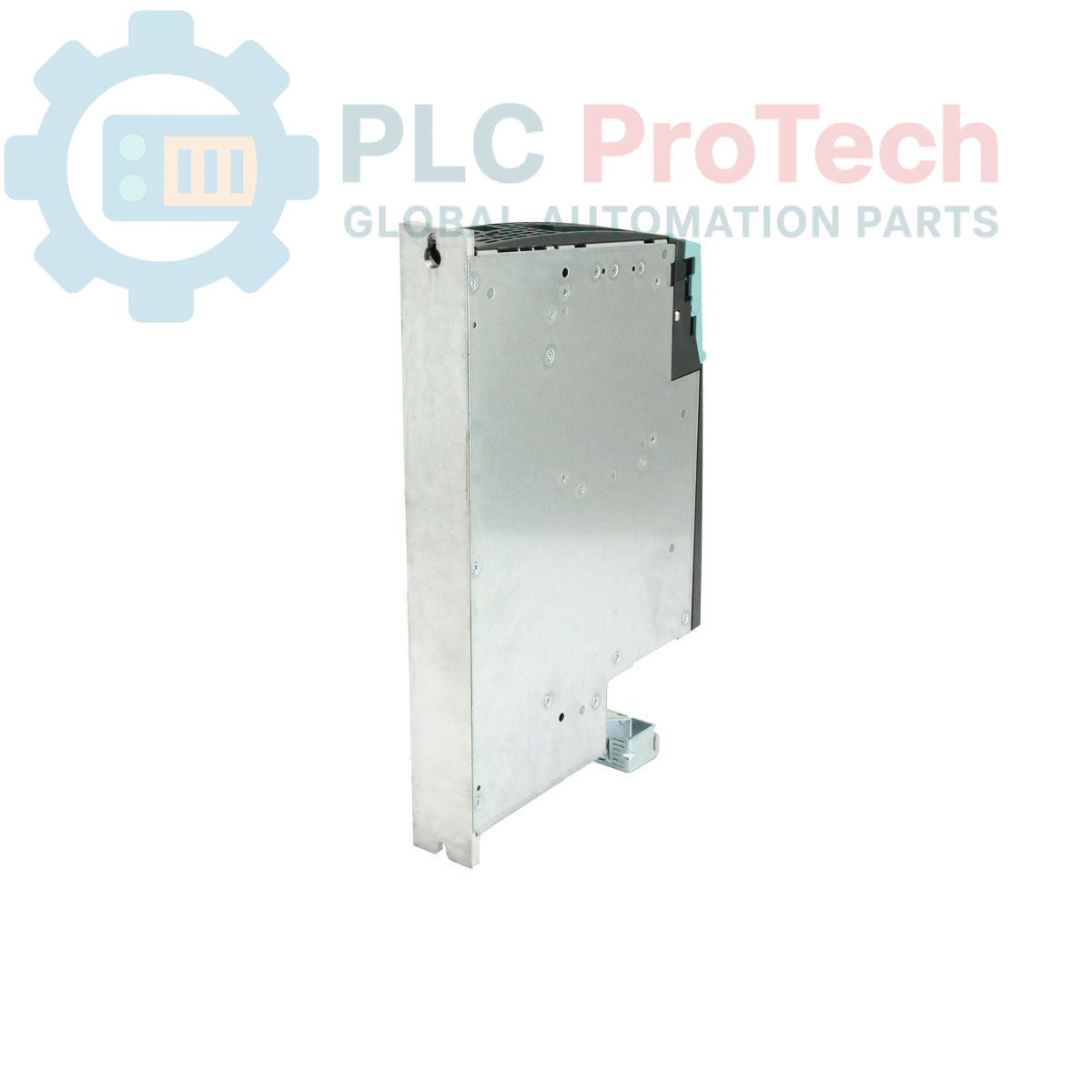

6SL3120-1TE21-8AD0 یک ماژول موتور تکی SINAMICS S120 است که برای سیستم‌های محرکه چندمحوره با عملکرد بالا در محیط‌های اتوماسیون صنعتی طراحی شده است. این ماژول دارای ورودی لینک DC با ولتاژ 600 V DC است و خروجی موتور سه‌فاز 400V 3AC را با جریان نامی 18 A ارائه می‌دهد. این واحد با فرم‌فاکتور فشرده booksize نوع D و خنک‌کاری هوای داخلی ساخته شده است و ضمن حفظ پایداری حرارتی در کارکرد پیوسته، فضای داخل تابلو کنترل را بهینه می‌کند. این واحد به الگوهای پالسی بهینه مجهز است و از توابع توسعه‌یافته Safety Integrated برای افزایش ایمنی عملیاتی پشتیبانی می‌کند. یک کابل DRIVE-CLiQ برای ارتباط دیجیتال پرسرعت با واحد کنترل همراه محصول ارائه می‌شود. کاربردهای معمول صنعتی شامل ماشین‌ابزارهای CNC پرسرعت، ماشین‌آلات بسته‌بندی خودکار، سیستم‌های رباتیک چندمحوره و خطوط پیچیده جابه‌جایی مواد است. این محصول با معماری‌های محرکه ماژولار Siemens SINAMICS S120 و واحدهای کنترل آن کاملاً سازگار است.

ویژگی‌ها

ماژول موتور تکی SINAMICS S120 با ورودی 600 V DC و خروجی 400V 3AC، 18 A
طراحی محفظه فشرده booksize نوع D با خنک‌کاری هوای داخلی
الگوهای پالسی بهینه برای بهبود عملکرد کنترل موتور
پشتیبانی از توابع توسعه‌یافته Safety Integrated برای ایمنی پیشرفته ماشین
شامل کابل یکپارچه DRIVE-CLiQ برای ارتباط سریع سیستم

کاربردها

ماشین‌ابزارهای CNC دقیق و مراکز ماشین‌کاری
ماشین‌آلات خودکار بسته‌بندی و پردازش
ربات‌های صنعتی چندمحوره و بازوهای مفصلی
سیستم‌های پیچیده خودکار جابه‌جایی مواد و نقاله

مشخصات فنی

پارامتر فنی	مشخصات
برند	Siemens
سازنده	Siemens
سری	Sinamics
زیرسری	S120
نوع محصول	ماژول‌های موتور تکی
وضعیت محصول	فعال
ورودی DC	600 V DC
خروجی AC	400V 3AC
جریان خروجی نامی	18 A
نوع طراحی	Booksize نوع D
نوع خنک‌کاری	خنک‌کاری هوای داخلی
توابع ایمنی	پشتیبانی از توابع توسعه‌یافته Safety Integrated
لوازم جانبی همراه	کابل DRIVE-CLiQ
ابعاد	5.00 x 27.00 x 38.00 cm
وزن	4.50 kg
کد کالا	85044086
مقررات کنترل صادرات (ECCN)	EAR99

راهنمای نصب

ماژول موتور booksize را به‌صورت عمودی روی یک صفحه نصب رسانای متصل به زمین، درون تابلو کنترل، نصب کنید تا اتلاف حرارت و شیلدینگ EMC به‌درستی انجام شود.
فاصله‌های توصیه‌شده در بالا و پایین را حفظ کنید تا جریان خنک‌کننده هوای داخلی بدون مانع برقرار باشد.
شینه 600 V DC و کابل‌های توان موتور سه‌فاز را به‌طور ایمن متصل کنید و از شیلد مناسب خطوط موتور برای کاهش تداخل الکترومغناطیسی اطمینان حاصل کنید.
کابل DRIVE-CLiQ همراه را بین ماژول موتور و واحد کنترل یا جزء محرکه قبلی متصل کنید تا ارتباط برقرار شود.

FAQ

مقادیر نامی الکتریکی ورودی و خروجی ماژول 6SL3120-1TE21-8AD0 چیست؟

این ماژول ورودی ۶۰۰ ولت DC را می‌پذیرد و خروجی ۴۰۰ ولت ۳AC با جریان نامی ۱۸ آمپر ارائه می‌دهد.

این ماژول موتور از چه طراحی فیزیکی و روش خنک‌کاری استفاده می‌کند؟

این ماژول دارای طراحی نوع D در قالب کتابی است و برای بهینه‌سازی فضای کابینت از خنک‌کاری داخلی با هوا استفاده می‌کند.

چه قابلیت‌های ایمنی و ارتباطی ویژه‌ای در آن گنجانده شده است؟

این ماژول از عملکردهای توسعه‌یافته Safety Integrated پشتیبانی می‌کند و برای ارتباط پرسرعت سیستم، یک کابل DRIVE-CLiQ نیز دارد.
