زیمنس سیماتیک IPC 477D 6AV7240-3BC14-0HE0 رایانهٔ پنلی

توضیحات

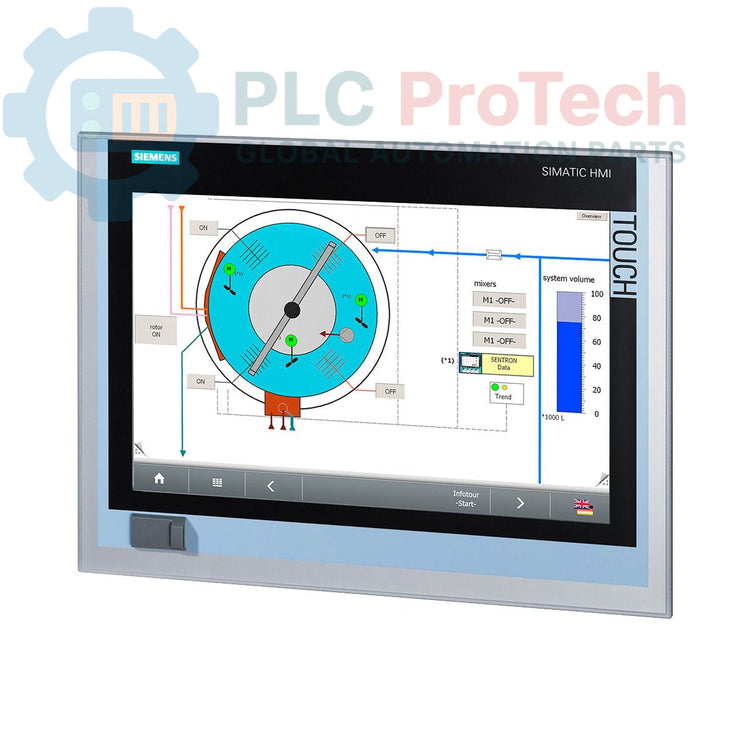

Siemens 6AV7240-3BC14-0HE0 یک رایانه پنلی SIMATIC IPC 477D است که برای وظایف دشوار نمایش و کنترل در محیط‌های صنعتی طراحی شده است. این دستگاه یک نمایشگر لمسی ۱۵ اینچی را با پردازنده Intel Core i3-3217UE یکپارچه می‌کند و بستری قدرتمند برای کاربردهای HMI فراهم می‌سازد. این سیستم به ۴ گیگابایت حافظه RAM و یک درایو حالت‌جامد MLC با ظرفیت ۸۰ گیگابایت برای عملکرد قابل‌اعتماد و ذخیره‌سازی داده مجهز است. این سیستم به‌صورت پیش‌بارگذاری‌شده با Windows Embedded Standard 7 عرضه می‌شود و شامل مجوزهای نرم‌افزار Siemens WinCC RT Advanced است؛ بنابراین راهکاری جامع برای پروژه‌های اتوماسیون در سطح ماشین محسوب می‌شود که به ثبت داده و مدیریت دستورالعمل‌های تولید نیاز دارند.

ویژگی‌ها

• نمایشگر لمسی مقاومتی ۱۵ اینچی برای تعامل اپراتور.
• مجهز به پردازنده Intel Core i3-3217UE است.
• دارای ۴ گیگابایت حافظه سیستم است.
• به یک درایو حالت‌جامد (SSD) ۸۰ گیگابایتی MLC برای ذخیره‌سازی مجهز است.
• شامل Windows Embedded Standard 7 (۳۲ بیتی) است.
• همراه با WinCC RT Advanced V13 SP1 (2048 PowerTag) و بسته مجوز V15 ارائه می‌شود.
• دو پورت اترنت گیگابیتی برای یکپارچه‌سازی با شبکه‌های IE/PN.
• با پنج پورت USB، یک پورت سریال RS-232 و یک شکاف توسعه PCIe، اتصال گسترده‌ای فراهم می‌کند.
• با منبع تغذیه صنعتی استاندارد ۲۴ ولت DC کار می‌کند.

کاربردها

• سیستم‌های رابط انسان و ماشین (HMI) در سطح ماشین.
• نمایش و کنترل فرایند در تولید.
• جمع‌آوری داده، ثبت گزارش و مدیریت دستورالعمل‌های تولید.
• کنترل نظارتی در خطوط مونتاژ و ماشین‌آلات بسته‌بندی.
• یکپارچه‌سازی با سیستم‌های SCADA در سراسر کارخانه.

مشخصات فنی

راهنمای نصب

1. 1 بررسی کنید که ابعاد برش پنل کنترل با الزامات نصب IPC 477D مطابقت داشته باشد. فضای کافی برای تهویه و مسیردهی کابل‌ها در نظر بگیرید.
2. 2 تأیید کنید که کابینت کنترل کاملاً بی‌برق و قفل‌گذاری شده است. پیش از ادامه کار، نبود ولتاژ را آزمایش کنید.
3. 3 Panel PC را از سمت جلوی تابلو داخل برش قرار دهید. آن را از پشت، با استفاده از بست‌های نصب ارائه‌شده، محکم کنید و بست‌ها را به‌طور یکنواخت تا گشتاور مشخص‌شده توسط سازنده سفت کنید تا آب‌بندی مناسبی ایجاد شود.
4. 4 یک هادی ارت حفاظتی (PE) با امپدانس پایین را به ترمینال اتصال زمین مشخص‌شده روی شاسی IPC وصل کنید. این کار برای ایمنی و مصونیت در برابر نویز ضروری است.
5. 5 منبع تغذیه ۲۴ ولت DC را با رعایت قطبیت صحیح به کانکتور ورودی برق IPC وصل کنید. برای بار و فاصله موردنظر، از هادی‌هایی با اندازه مناسب استفاده کنید.
6. 6 کابل‌های اترنت، USB و سایر کابل‌های جانبی موردنیاز را وصل کنید. مطمئن شوید همه کابل‌ها به‌درستی محکم و مسیردهی شده‌اند تا از وارد شدن کشش به کانکتورها جلوگیری شود.
7. 7 پس از اطمینان از ایمن بودن همه اتصالات، تجهیزات قفل/برچسب‌گذاری را بردارید و کابینت را دوباره برق‌دار کنید. IPC را روشن کرده و از راه‌اندازی و عملکرد صحیح آن اطمینان حاصل کنید.
