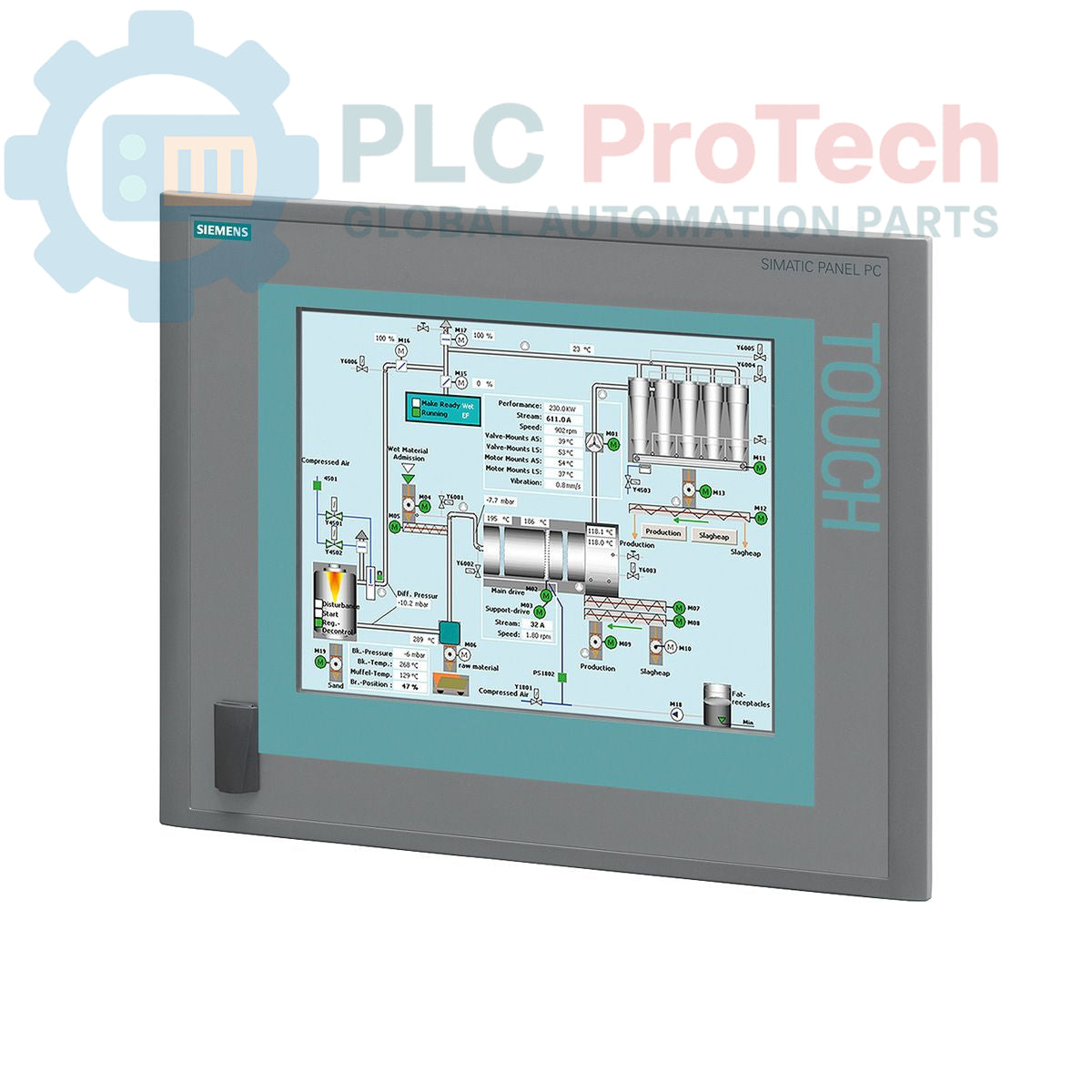

زیمنس سیماتیک رایانهٔ پنلی 477B 6ES7676-1BA00-0CE0

Q: چه سیستمعاملی بهصورت پیشفرض روی 6ES7676-1BA00-0CE0 نصب شده است؟

این رایانهٔ پنلی با Windows XP Embedded بهصورت پیشفرض عرضه میشود.

SKU 6ES7676-1BA00-0CE0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6ES7676-1BA00-0CE0
کشور سازنده:آلمان
نوع محصول: رایانه پنلی
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8g
ابعاد: 66.5 x 52.0 x 22.0 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Siemens 6ES7676-1BA00-0CE0 یک SIMATIC Panel PC 477B است که برای کاربردهای کنترل و مصورسازی در سطح ماشین طراحی شده است. این دستگاه دارای یک نمایشگر لمسی ۱۲ اینچی با وضوح ۸۰۰×۶۰۰ است و از یک پردازنده Intel Celeron M با فرکانس ۱٫۰ گیگاهرتز و ۱ گیگابایت حافظه DDR2 بهره می‌برد. این دستگاه به‌صورت پیش‌نصب‌شده با Windows XP Embedded و WinCC flexible RT 2048 PowerTags عرضه می‌شود و از بایگانی‌ها و دستورالعمل‌ها پشتیبانی می‌کند. گزینه‌های اتصال گسترده‌اند و شامل PROFIBUS DP یکپارچه، دو درگاه اترنت گیگابیتی، چندین درگاه USB 2.0 و یک رابط سریال RS-232 می‌شوند که همگی با منبع تغذیه اسمی ۲۴ ولت DC کار می‌کنند.

ویژگی‌ها

نمایشگر رنگی لمسی ۱۲ اینچی (۸۰۰×۶۰۰ پیکسل)
مجهز به پردازنده Intel Celeron M با فرکانس ۱٫۰ گیگاهرتز
مجهز به ۱ گیگابایت حافظه DDR2
رابط یکپارچه PROFIBUS DP/MPI برای ارتباطات فیلدباس
دو درگاه اترنت ۱ گیگابیت‌برثانیه برای اتصال به شبکه
چهار درگاه USB 2.0 و یک درگاه سریال RS-232
شامل کارت CompactFlash با ظرفیت ۲ گیگابایت برای ذخیره‌سازی
به‌صورت پیش‌نصب‌شده با Windows XP Embedded و WinCC flexible RT (2048 PowerTags)
با منبع تغذیه صنعتی استاندارد ۲۴ ولت DC کار می‌کند

کاربردها

کنترل و پایش اپراتور در سطح ماشین
مصورسازی فرایند در خطوط تولید و مونتاژ
سیستم‌های گردآوری و ثبت داده
کاربردهای HMI تعبیه‌شده در اتوماسیون کارخانه
پنل‌های کنترلی برای ماشین‌آلات بسته‌بندی، چاپ و نساجی

مشخصات فنی

دسته‌بندی	مشخصات
عمومی
تولیدکننده	زیمنس
سری محصول	SIMATIC Panel PC 477B
شماره قطعه	6ES7676-1BA00-0CE0
نوع محصول	رایانه پنلی
نمایشگر
نوع	نمایشگر لمسی
اندازه	۱۲ اینچ
وضوح تصویر	۸۰۰ × ۶۰۰ پیکسل
پردازش
CPU	Intel Celeron M
سرعت کلاک CPU	۱٫۰ گیگاهرتز
حافظه (RAM)	۱ گیگابایت DDR2
ذخیره‌سازی
ذخیره‌سازی اصلی	کارت CompactFlash با ظرفیت ۲ گیگابایت
شیارهای کارت CF	2
رابط‌ها
اترنت	۲ × ۱ گیگابیت‌برثانیه
پروفی‌باس	1 x PROFIBUS DP/MPI
USB	4 x USB 2.0 (500 mA)
USB پنل جلویی	بله
سریال	1 x RS-232
نرم‌افزار
سیستم‌عامل	Windows XP Embedded
نرم‌افزار HMI	WinCC flexible RT 2048 PowerTags (با آرشیوها و دستورالعمل‌ها)
الکتریکی
منبع تغذیه	24 VDC
لجستیک و انطباق
وضعیت چرخه عمر محصول	منسوخ
ابعاد حمل	66.50 x 52.00 x 22.00 سانتی‌متر
وزن حمل	8.00 کیلوگرم
کد کالا	85371091
ECCN	5D002
کشور مبدأ (تخمینی)	آلمان

راهنمای نصب

هشدار حیاتی: خطر برق‌گرفتگی

پیش از نصب یا تعمیر و نگهداری، همه منابع برق را قطع کنید. این تجهیزات فقط باید توسط افراد واجد شرایط نصب و سرویس شوند. رعایت نکردن این دستورالعمل‌ها می‌تواند به جراحت شدید یا مرگ منجر شود.

1 قطع انرژی تجهیزات: پیش از شروع نصب، مطمئن شوید تابلو کنترل کاملاً بی‌برق شده و قفل‌گذاری/برچسب‌گذاری (LOTO) انجام شده است.
2 نصب روی تابلو: Panel PC را با استفاده از همه بست‌های نصب ارائه‌شده، در محل برش تعیین‌شده تابلو محکم کنید. برای حفظ درجه حفاظت IP و جلوگیری از تاب‌برداشتن شاسی، گشتاور همه بست‌ها را یکنواخت اعمال کنید. از وجود فاصله کافی برای تهویه در اطراف قسمت پشتی دستگاه مطمئن شوید.
3 اتصال زمین حفاظتی (PE): ترمینال اتصال زمین شاسی را با استفاده از یک هادی کم‌امپدانس به شینه زمین حفاظتی تابلو اصلی متصل کنید. این کار برای ایمنی اپراتور و مصونیت در برابر نویز ضروری است.
4 سیم‌کشی منبع تغذیه: منبع تغذیه 24 VDC را به ترمینال‌های تعیین‌شده متصل کنید. از هادی‌هایی با اندازه مناسب استفاده کنید و از صحیح بودن قطب‌ها مطمئن شوید. توصیه می‌شود از منبع تغذیه اختصاصی و تثبیت‌شده استفاده شود.
5 کابل‌کشی ارتباطی: همه کابل‌های ارتباطی (اترنت، PROFIBUS، USB، RS-232) را برای جلوگیری از تداخل الکترومغناطیسی، جدا از خطوط برق فشارقوی عبور دهید. در موارد مشخص‌شده از کابل‌های شیلددار استفاده کنید و مطمئن شوید شیلدها به‌درستی ترمینال‌بندی شده‌اند.

FAQ

چه سیستم‌عاملی به‌صورت پیش‌فرض روی 6ES7676-1BA00-0CE0 نصب شده است؟

این رایانهٔ پنلی با Windows XP Embedded به‌صورت پیش‌فرض عرضه می‌شود.

ولتاژ منبع تغذیهٔ ورودی موردنیاز این دستگاه چقدر است؟

این دستگاه به منبع تغذیهٔ اسمی 24 VDC نیاز دارد.

آیا این رایانهٔ پنلی دارای درگاه PROFIBUS داخلی است؟

بله، این دستگاه برای ارتباط گذرگاه میدانی، به رابط داخلی PROFIBUS DP/MPI مجهز است.

اندازه و وضوح صفحه‌نمایش این HMI چقدر است؟

این دستگاه دارای نمایشگر لمسی 12 اینچی با وضوح 800x600 پیکسل است.

این دستگاه چه مقدار RAM و فضای ذخیره‌سازی دارد؟

این دستگاه به 1 GB حافظهٔ RAM از نوع DDR2 مجهز است و یک کارت CompactFlash با ظرفیت 2 GB برای ذخیره‌سازی دارد.
